Qui troverai tutte le parti e i disegni disponibili di “Hikoki G12SR4”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

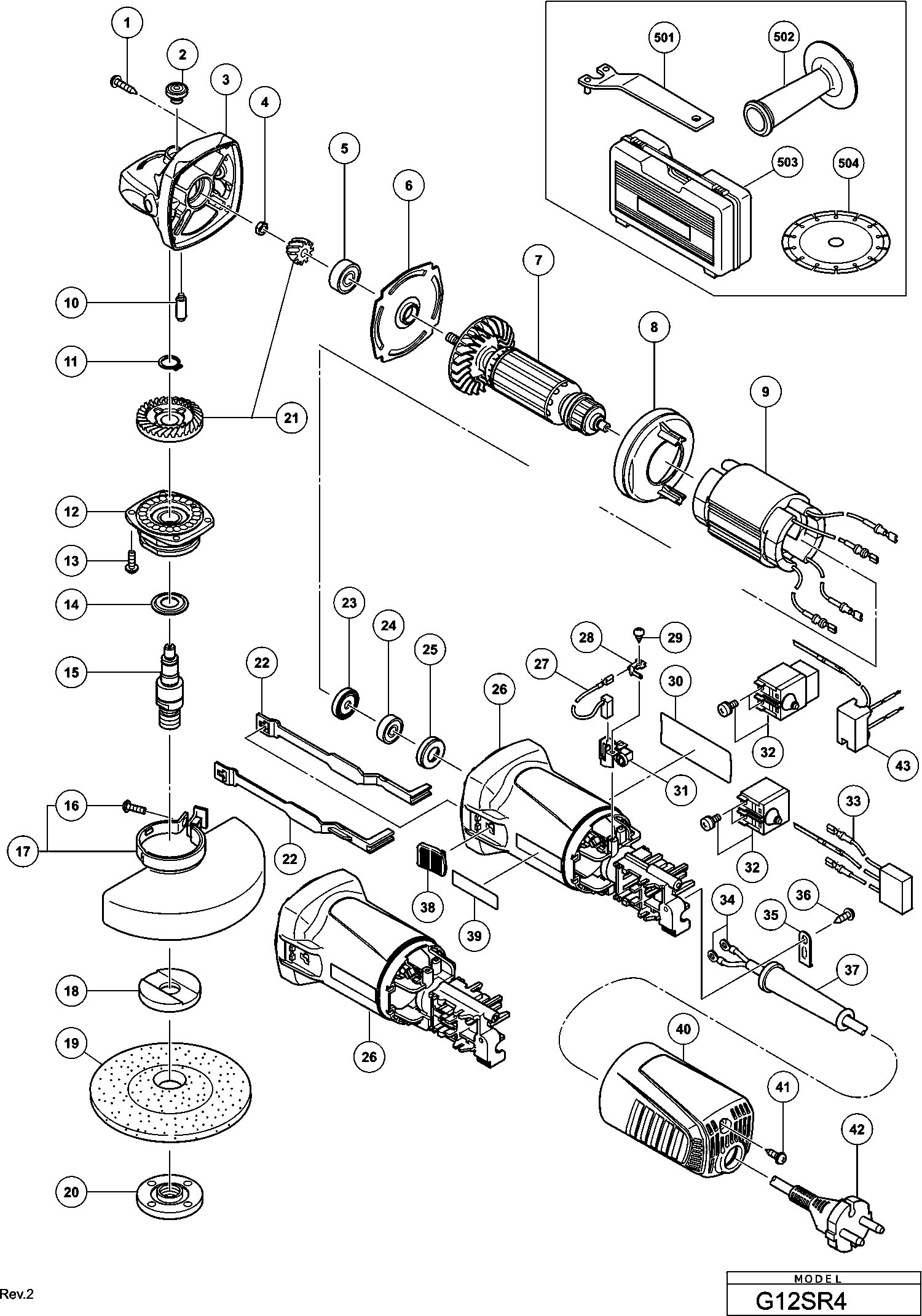

Disegni tecnici di Hikoki G12SR4
Elenco parti di Hikoki G12SR4
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| BARRA TOMMY | ||||
| *15 | 330700 | 6.15 | 7.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *19 | 316821 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *20A | 339579 | |||
| Tirante DF 700 | ||||
| *22 | 338855 | 1.04 | 1.27 | |
| Tirante DF 700 | ||||
| *22 | 370023 | 1.04 | 1.27 | |
| CUSTODIA | ||||
| *26 | 339140 | 3.90 | 4.76 | |
| CUSTODIA | ||||
| *26 | 370018 | 3.90 | 4.76 | |
| PUSHING BUTTON SWITCH 110 VOLT | ||||
| *32C | 377010 | 8.40 | 10.25 | |
| INTERRUTTORE A PULSANTE | ||||
| *32C | 376230 | 7.20 | 8.78 | |
| Terminale Div.tipi | ||||
| *34 | 311741 | 1.04 | 1.27 | |
| Clip del Cavo | ||||
| *35 | 338334 | 1.04 | 1.27 | |
| Copertura di Coda | ||||
| *40 | 370019 | 1.50 | 1.83 | |
| Copertura di Coda | ||||
| *40 | 339141 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *42 | 500487Z | |||
| SET DI INTERRUTTORI 220-240 VOLTS | ||||
| *43 | 376370 | 14.25 | 17.38 | |
| SCHAKELAAR 110 VOLT (OUD 374279) | ||||
| *43 | 376371 | 11.99 | 14.63 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *614 | 937825Z | |||
| Armatura 220v-240v | ||||
| *7 | 361016E | 29.01 | 35.40 | |
| ANKER 110 VOLT | ||||
| *7 | 361016C | 27.06 | 33.01 | |
| Stator 220v-230v | ||||
| *9 | 340016E | 30.53 | 37.24 | |
| VELD 110 VOLT | ||||
| *9 | 340016C | 21.40 | 26.11 | |
| Vite Autofilettante (con flangia) D4x23 (nero) | ||||
| 1 | 328643 | 1.05 | 1.28 | |
| Pulsante Spinta | ||||
| 2 | 301944 | 1.04 | 1.27 | |
| Custodia del ingranaggio | ||||
| 3 | 339146 | 6.90 | 8.42 | |
| Dado M6 | ||||
| 4 | 309191 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608ss | ||||
| 5 | 338337 | 2.25 | 2.74 | |
| Supporto Del Cuscinetto | ||||
| 6 | 338850 | 1.04 | 1.27 | |
| Armatura 220v-240v | ||||
| 7 | 361016E | 29.01 | 35.40 | |
| ANKER 110 VOLT | ||||
| 7 | 361016C | 27.06 | 33.01 | |
| Guida per ventilatore | ||||
| 8 | 338853 | 1.04 | 1.27 | |
| Stator 220v-230v | ||||
| 9 | 340016E | 30.53 | 37.24 | |
| VELD 110 VOLT | ||||
| 9 | 340016C | 21.40 | 26.11 | |
| Perno Di Blocco | ||||
| 10 | 301943 | 1.65 | 2.01 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 11 | 316487 | 1.65 | 2.01 | |
| Coperchio interno | ||||
| 12A | 338849 | 3.00 | 3.66 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 13 | 328628 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 14 | 328185 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 15 | 330700 | 6.15 | 7.50 | |
| Vite da macchina (con rondella) M5x16 (nera) | ||||
| 16 | 308386 | 1.05 | 1.28 | |
| CAPPUCCIO PROTETTIVO | ||||
| 17 | 338848 | 2.40 | 2.93 | |
| WHEEL GUARD (LABEL) ASS'Y | ||||
| 17A | 382259 | 2.70 | 3.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 937817Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 18A | 376067 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 316821 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 20A | 339579 | |||
| Set di ingranaggio e pignone | ||||
| 21 | 339265 | 7.26 | 8.86 | |
| Tirante DF 700 | ||||
| 22 | 338855 | 1.04 | 1.27 | |
| Tirante DF 700 | ||||
| 22 | 370023 | 1.04 | 1.27 | |
| Sigillo antipolvere | ||||
| 23 | 321722 | 1.35 | 1.65 | |
| Cuscinetto a sfere 626zz | ||||
| 24 | 339145 | 1.50 | 1.83 | |
| Anello di gomma (1) | ||||
| 25 | 309929 | 1.04 | 1.27 | |
| CUSTODIA | ||||
| 26 | 370018 | 3.90 | 4.76 | |
| CUSTODIA | ||||
| 26 | 339140 | 3.90 | 4.76 | |
| Spazzola di carbone (1 paio) | ||||
| 27 | 999067 | 2.85 | 3.48 | |
| Terminale | ||||
| 28 | 339185 | 1.04 | 1.27 | |
| Vite a sfiorare D3x8 | ||||
| 29 | 328210 | 1.20 | 1.46 | |
| Portaspazzole di Carbone | ||||
| 31 | 333844 | 2.10 | 2.56 | |
| Interruttore | ||||
| 32 | 339149 | 2.70 | 3.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32A | 373299 | |||
| Terminale Div.tipi | ||||
| 34 | 311741 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 34 | 980063 | 1.04 | 1.27 | |
| Clip del Cavo | ||||
| 35 | 338334 | 1.04 | 1.27 | |
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 36 | 305720 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 37 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 37 | 938051 | 1.04 | 1.27 | |
| Protezione cavo D8.8 | ||||
| 37A | 380090 | 1.04 | 1.27 | |
| Cursore dell'interruttore | ||||
| 38 | 338854 | 1.04 | 1.27 | |
| Copertura di Coda | ||||
| 40 | 370019 | 1.50 | 1.83 | |
| Copertura di Coda | ||||
| 40 | 339141 | 1.20 | 1.46 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 41 | 305812 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 500487Z | |||
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 44 | 987201 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 45 | 316490 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 46 | 6201VV | 6.45 | 7.87 | |
| Imballaggio Di Feltro | ||||
| 47 | 301946 | 1.04 | 1.27 | |
| PACKING GLAND NEW | ||||
| 48 | 380072 | 3.48 | 4.25 | |
| AS | ||||
| 49 | 379927 | 2.46 | 3.00 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 938332Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 994322 | |||
| CUTTING GUARD CLIP | ||||
| 505 | 381202 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 994314 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 314095 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 314096 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 314097 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 314098 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 314099 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 314100 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 314101 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 314102 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 314103 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 314104 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 314105 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 937826Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 937825Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 332785 | |||
