Qui troverai tutte le parti e i disegni disponibili di “Hikoki G12SE2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

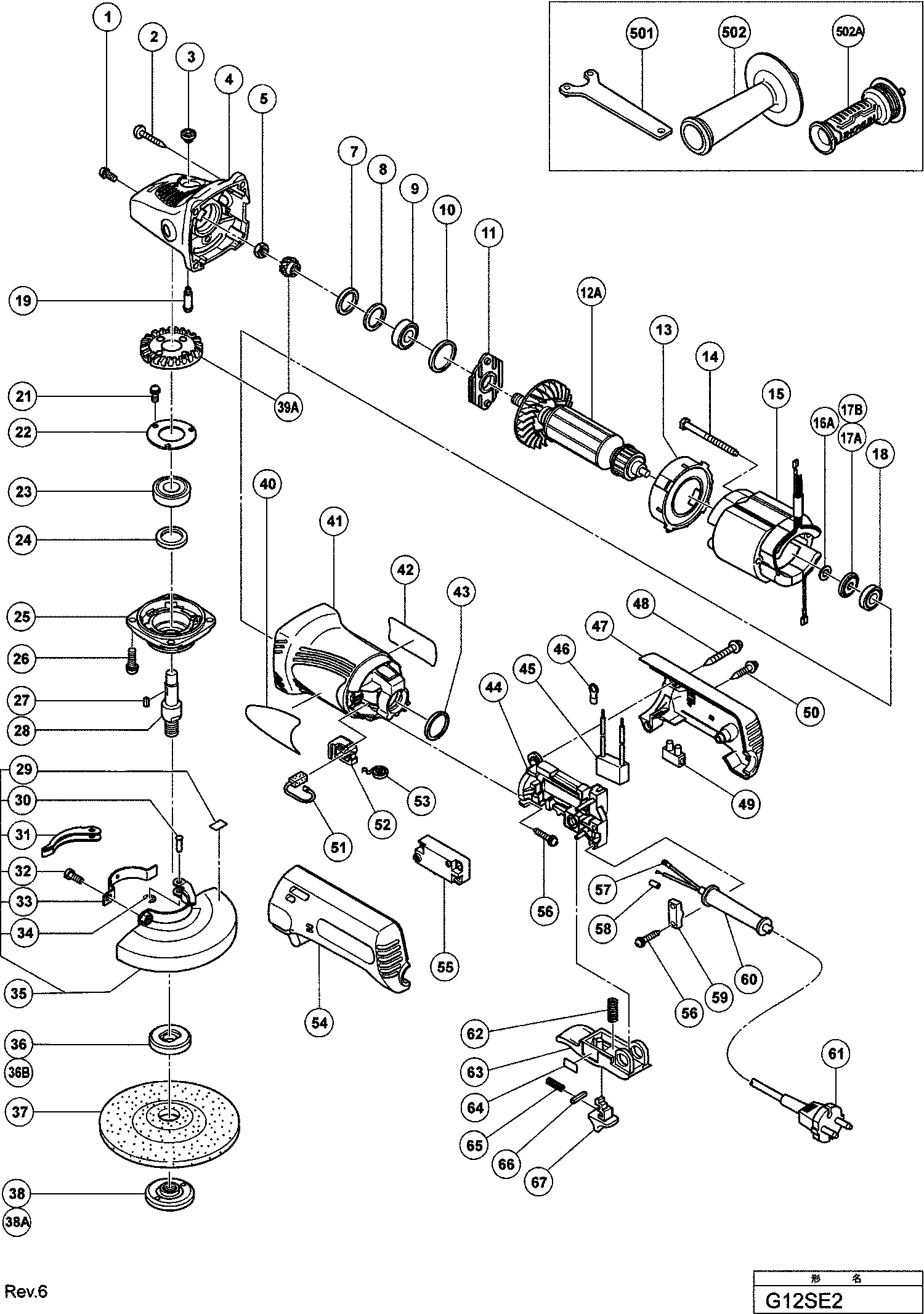

Disegni tecnici di Hikoki G12SE2
Elenco parti di Hikoki G12SE2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Assemblea armatura 230v-240v Includ.17b | ||||
| *12A | 360603F | 48.81 | 59.55 | |
| Statore 230v | ||||
| *15 | 340933E | 32.86 | 40.09 | |
| Statore 230v | ||||
| *15 | 340551E | 31.76 | 38.75 | |
| CAMPO 110 VOLT | ||||
| *15 | 340551C | 31.18 | 38.04 | |
| Anello di bloccaggio | ||||
| *16A | 311737 | 1.04 | 1.27 | |
| BARRA TOMMY | ||||
| *28 | 994301 | 14.25 | 17.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *36 | 937817Z | |||
| Terminale Div.tipi | ||||
| *46 | 311741 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| *51 | 999076 | 14.40 | 17.57 | |
| Spazzole di Carbonio (2 Pezzi) | ||||
| *51 | 999088 | 4.50 | 5.49 | |
| Interruttore | ||||
| *55 | 311739 | 12.00 | 14.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *601 | 937825Z | |||
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| *61 | 500461Z | 17.88 | 21.81 | |
| Sigillo di azione a leva Per Bel, ger, esp | ||||
| *64 | 308557 | 1.05 | 1.28 | |
| Leva di blocco | ||||
| *67 | 308555 | 1.50 | 1.83 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 1 | 303255 | 1.04 | 1.27 | |
| Vite da interno D5x25 (nera) | ||||
| 2 | 320523 | 1.35 | 1.65 | |
| Pulsante Spinta | ||||
| 3 | 301944 | 1.04 | 1.27 | |
| Copertura dell'ingranaggio | ||||
| 4 | 321737 | 36.44 | 44.45 | |
| Dado M8 (10 Pezzi) | ||||
| 5 | 949558 | 1.05 | 1.28 | |
| Anello di tenuta (a) | ||||
| 7 | 308543 | 1.04 | 1.27 | |
| Rondella (c) | ||||
| 8 | 980866 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629t12ddc3ps2-l | ||||
| 9 | 629T12 | 9.83 | 11.99 | |
| Anello di gomma (vecchio 994299) | ||||
| 10 | 957754 | 1.20 | 1.46 | |
| Copertura del cuscinetto (b) | ||||
| 11 | 321734 | 1.35 | 1.65 | |
| GRUPPO INDOTTO 110-120 VOLT | ||||
| 12A | 360603U | 55.72 | 67.98 | |
| Assemblea armatura 230v-240v Includ.17b | ||||
| 12A | 360603F | 48.81 | 59.55 | |
| Guida per ventilatore | ||||
| 13 | 321732 | 1.35 | 1.65 | |
| Vite a testa esagonale D4x70 | ||||
| 14 | 982021 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 15 | 340933E | 32.86 | 40.09 | |
| Statore 230v | ||||
| 15 | 340551E | 31.76 | 38.75 | |
| CAMPO 110 VOLT | ||||
| 15 | 340551C | 31.18 | 38.04 | |
| Anello di bloccaggio | ||||
| 16A | 311737 | 1.04 | 1.27 | |
| Sigillo antipolvere (a) | ||||
| 17A | 311435 | 1.04 | 1.27 | |
| Guarnizione Antipolvere G18u/ua/ub e altri | ||||
| 17B | 315877 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 18 | 608VVM | 5.70 | 6.95 | |
| Perno Di Blocco | ||||
| 19 | 301943 | 1.65 | 2.01 | |
| Vite di bloccaggio M4x8 | ||||
| 21 | 991207 | 1.04 | 1.27 | |
| Piastra di copertura del cuscinetto (a) | ||||
| 22 | 936680 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 23 | 6201DD | 6.30 | 7.69 | |
| Imballaggio Di Feltro | ||||
| 24 | 308546 | 1.04 | 1.27 | |
| Coperchio interno | ||||
| 25 | 308545 | 7.35 | 8.97 | |
| Vite di bloccaggio (con rondella sp.) M5x16 | ||||
| 26 | 307046 | 1.04 | 1.27 | |
| Chiavetta 3x3x8 | ||||
| 27 | 944109 | 1.70 | 2.07 | |
| BARRA TOMMY | ||||
| 28 | 994301 | 14.25 | 17.38 | |
| Mandrino (b) | ||||
| 28 | 994302 | 13.89 | 16.94 | |
| Etichetta | ||||
| 29 | 311492 | 1.20 | 1.46 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 30 | 311744 | 1.20 | 1.46 | |
| Leva | ||||
| 31 | 311743 | 5.75 | 7.02 | |
| Vite Macchina M5x25 (nero) | ||||
| 32 | 880734 | 1.04 | 1.27 | |
| Staffa per coperchio protettivo | ||||
| 33 | 311491 | 4.65 | 5.67 | |
| ANELLO FERMATORE | ||||
| 34 | 874759 | 1.04 | 1.27 | |
| Guarda completa 115mm | ||||
| 35 | 311745 | 19.54 | 23.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 937817Z | |||
| Rondella per ruota (c) per padella (120v) | ||||
| 36B | 334456 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 316821 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 994324 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 38A | 337329 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 38B | 339579 | |||
| Set di ingranaggi | ||||
| 39A | 329054 | 16.36 | 19.96 | |
| ALLOGGIAMENTO | ||||
| 41 | 321731 | 12.43 | 15.16 | |
| Anello di gomma (1) | ||||
| 43 | 321733 | 1.35 | 1.65 | |
| Porta Interruttore | ||||
| 44 | 370016 | 2.55 | 3.11 | |
| Porta Interruttore | ||||
| 44 | 311738 | 2.10 | 2.56 | |
| Condensatore (vecchio 987178) | ||||
| 45 | 930039 | 1.95 | 2.38 | |
| Terminale Div.tipi | ||||
| 46 | 311741 | 1.04 | 1.27 | |
| Coperchio Posteriore | ||||
| 47 | 321739 | 4.96 | 6.05 | |
| Coperchio posteriore (b) | ||||
| 47 | 370120 | 2.85 | 3.48 | |
| Vite di taraudage (con flangia) D4x35 (nero) | ||||
| 48 | 303694 | 1.04 | 1.27 | |
| Morsetto | ||||
| 49 | 938307 | 2.13 | 2.59 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 50 | 301653 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 51 | 999076 | 14.40 | 17.57 | |
| Spazzole di Carbonio (2 Pezzi) | ||||
| 51 | 999088 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 52 | 317810 | 4.80 | 5.86 | |
| Molla | ||||
| 53 | 308536 | 1.65 | 2.01 | |
| Copriforno (a) | ||||
| 54 | 321738 | 4.96 | 6.05 | |
| Copriforno (a) | ||||
| 54 | 370119 | 2.85 | 3.48 | |
| Interruttore | ||||
| 55 | 311739 | 12.00 | 14.64 | |
| INTERRUTTORE A PULSANTE | ||||
| 55B | 376230 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 984750 | |||
| Morsetto di Connessione | ||||
| 57 | 980063 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 58 | 981373 | 1.05 | 1.28 | |
| MORSETTO DEL CAVO | ||||
| 59 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 953327 | |||
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 61 | 500440Z | 20.49 | 24.99 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 61 | 500461Z | 17.88 | 21.81 | |
| Molla | ||||
| 62 | 983595 | 1.04 | 1.27 | |
| Leva paddle G12se/g13se, etc. | ||||
| 63 | 308554 | 2.25 | 2.74 | |
| Sigillo di azione a leva Per Bel, ger, esp | ||||
| 64 | 308557 | 1.05 | 1.28 | |
| Sigillo di azione a leva | ||||
| 64 | 308558 | 1.05 | 1.28 | |
| Molla (f) | ||||
| 65 | 301631 | 1.04 | 1.27 | |
| Spoon 3x3x15 | ||||
| 66 | 982696 | 1.04 | 1.27 | |
| Leva di blocco | ||||
| 67 | 308555 | 1.50 | 1.83 | |
| Leva di blocco | ||||
| 67 | 308556 | 1.35 | 1.65 | |
| Varistore (b) Per Modelli | ||||
| 68 | 370017 | 5.85 | 7.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 938332Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 994322 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 336865 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 325515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 938317 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 938318 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 314095 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 314096 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 314097 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 314098 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 314099 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 314100 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 314101 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 314102 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 314103 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 314104 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 314105 | |||
| Rondella ruota | ||||
| 614 | 994312 | 3.84 | 4.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 310338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 332785 | |||
| Packing liquido | ||||
| 617 | 324688 | 40.84 | 49.82 | |
