Qui troverai tutte le parti e i disegni disponibili di “Hikoki G10SS2”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

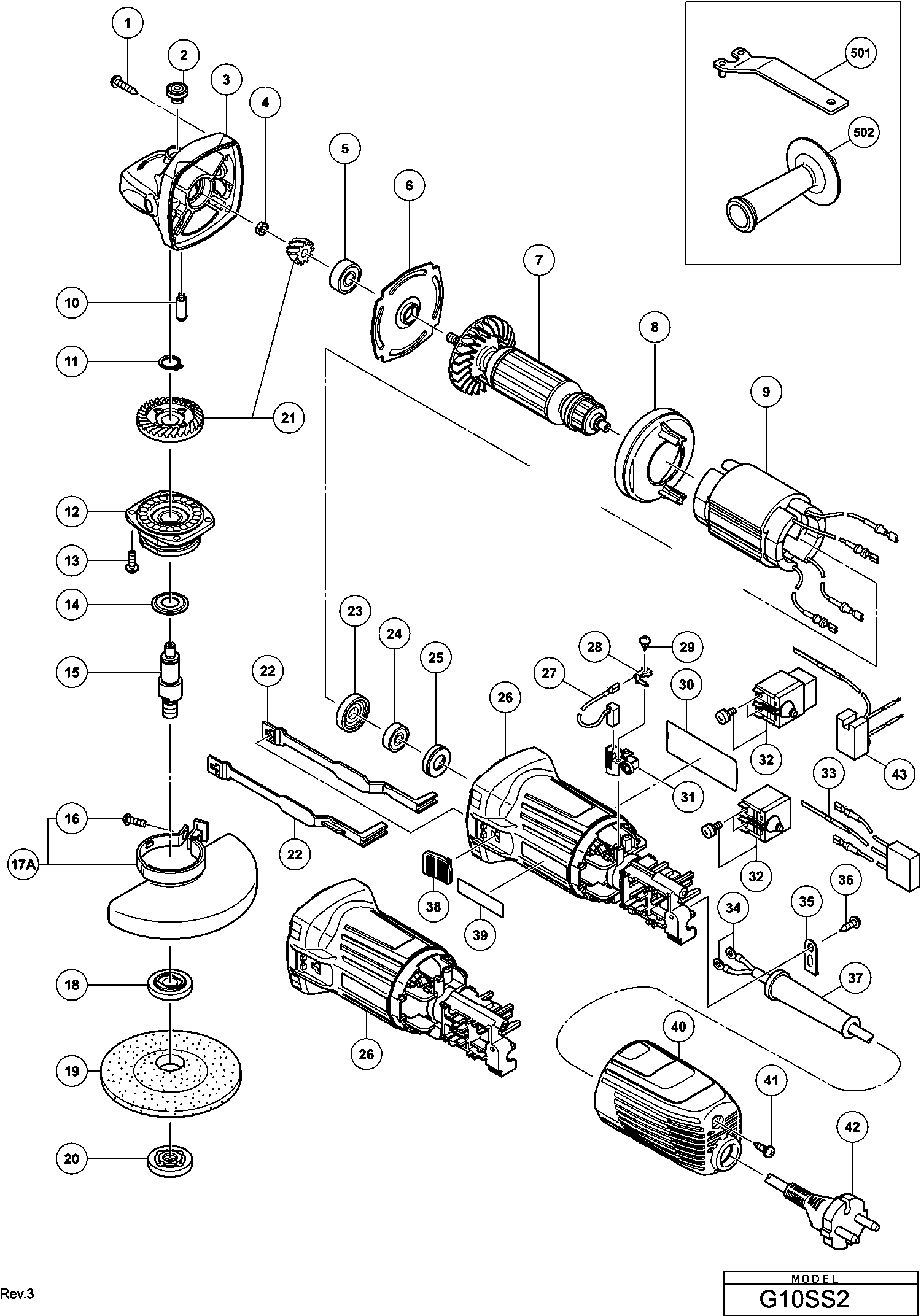

Disegni tecnici di Hikoki G10SS2
Elenco parti di Hikoki G10SS2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Tirante DF 700 | ||||
| *22 | 338855 | 1.04 | 1.27 | |
| Tirante DF 700 | ||||
| *22 | 370023 | 1.04 | 1.27 | |
| CUSTODIA | ||||
| *26A | 370021 | 5.25 | 6.40 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| *26A | 338851 | 3.90 | 4.76 | |
| Interruttore | ||||
| *32 | 339149 | 2.70 | 3.29 | |
| Condensatore 220-240 Volt | ||||
| *33 | 339147 | 2.70 | 3.29 | |
| CONDENSATOR 100-110 VOLT | ||||
| *33 | 339148 | 2.52 | 3.07 | |
| Terminale Div.tipi | ||||
| *34 | 311741 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| *34 | 980063 | 1.04 | 1.27 | |
| Clip del Cavo | ||||
| *35 | 338334 | 1.04 | 1.27 | |
| Copertura di Coda | ||||
| *40 | 370022 | 1.65 | 2.01 | |
| Coperchio di coda | ||||
| *40 | 338852 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *42 | 500504Z | |||
| SET INTERRUTTORE A PULSANTE 220-240 VOLT | ||||
| *43 | 376368 | 13.50 | 16.47 | |
| STATORE 230V | ||||
| *7 | 361007E | 17.60 | 21.47 | |
| ANKER 110 VOLT | ||||
| *7 | 361007C | 16.44 | 20.06 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *9 | 340908E | 12.90 | 15.74 | |
| VELD 110-120 VOLT | ||||
| *9 | 340908D | 11.00 | 13.42 | |
| Vite Autofilettante (con flangia) D4x23 (nero) | ||||
| 1 | 328643 | 1.05 | 1.28 | |
| Pulsante Spinta | ||||
| 2 | 301944 | 1.04 | 1.27 | |
| Custodia del ingranaggio | ||||
| 3 | 339146 | 6.90 | 8.42 | |
| Dado M6 | ||||
| 4 | 309191 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608ss | ||||
| 5 | 338337 | 2.25 | 2.74 | |
| Supporto Del Cuscinetto | ||||
| 6 | 338850 | 1.04 | 1.27 | |
| STATORE 230V | ||||
| 7 | 361007E | 17.60 | 21.47 | |
| ANKER 110 VOLT | ||||
| 7 | 361007C | 16.44 | 20.06 | |
| Guida per ventilatore | ||||
| 8 | 338853 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 9 | 340908E | 12.90 | 15.74 | |
| VELD 110-120 VOLT | ||||
| 9 | 340908D | 11.00 | 13.42 | |
| Perno Di Blocco | ||||
| 10 | 301943 | 1.65 | 2.01 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 11 | 316487 | 1.65 | 2.01 | |
| Coperchio interno | ||||
| 12A | 338849 | 3.00 | 3.66 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 13 | 328628 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 14 | 328185 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 15 | 328174 | 4.20 | 5.12 | |
| Vite da macchina (con rondella) M5x16 (nera) | ||||
| 16 | 308386 | 1.05 | 1.28 | |
| Protezione ruota incl.16 | ||||
| 17A | 370066 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17B | 379773 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 18 | 372737 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 18A | 372737 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 316820 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 20A | 339578 | |||
| INGRANAGGIO E ALBERO | ||||
| 21 | 328178 | 10.05 | 12.26 | |
| Tirante DF 700 | ||||
| 22 | 338855 | 1.04 | 1.27 | |
| Tirante DF 700 | ||||
| 22 | 370023 | 1.04 | 1.27 | |
| Sigillo antipolvere | ||||
| 23 | 321722 | 1.35 | 1.65 | |
| Cuscinetto a sfere 626zz | ||||
| 24 | 339145 | 1.50 | 1.83 | |
| Anello di gomma (1) | ||||
| 25 | 309929 | 1.04 | 1.27 | |
| CUSTODIA | ||||
| 26 | 370021 | 5.25 | 6.40 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 26 | 338851 | 3.90 | 4.76 | |
| Spazzola di carbone (1 paio) | ||||
| 27 | 999067 | 2.85 | 3.48 | |
| Terminale | ||||
| 28 | 339185 | 1.04 | 1.27 | |
| Vite a sfiorare D3x8 | ||||
| 29 | 328210 | 1.20 | 1.46 | |
| Portaspazzole di Carbone | ||||
| 31 | 333844 | 2.10 | 2.56 | |
| Interruttore | ||||
| 32 | 339149 | 2.70 | 3.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32A | 373298 | |||
| INTERRUTTORE A PULSANTE | ||||
| 32C | 376230 | 7.20 | 8.78 | |
| CONDENSATOR 100-110 VOLT | ||||
| 33 | 339148 | 2.52 | 3.07 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33A | 377881 | |||
| Terminale Div.tipi | ||||
| 34 | 311741 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 34 | 980063 | 1.04 | 1.27 | |
| Clip del Cavo | ||||
| 35 | 338334 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35A | 377882 | |||
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 36 | 305720 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 37 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 37 | 938051 | 1.04 | 1.27 | |
| Protezione cavo D8.8 | ||||
| 37A | 380090 | 1.04 | 1.27 | |
| Cursore dell'interruttore | ||||
| 38 | 338854 | 1.04 | 1.27 | |
| Copertura di Coda | ||||
| 40 | 370022 | 1.65 | 2.01 | |
| Coperchio di coda | ||||
| 40 | 338852 | 1.20 | 1.46 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 41 | 305812 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 500504Z | |||
| Tubo termoretraibile | ||||
| 44 | 334379 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 313933 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 994322 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 314051 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 314052 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 314053 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 314054 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 314055 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 314056 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 314057 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 314058 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 314059 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 314060 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 314061 | |||
| Dado di bloccaggio | ||||
| 612 | 935513 | 4.20 | 5.12 | |
| RING | ||||
| 613 | 936548 | 2.58 | 3.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 936558Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 302098 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 323918 | |||
