Qui troverai tutte le parti e i disegni disponibili di “Hikoki G10SR3”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

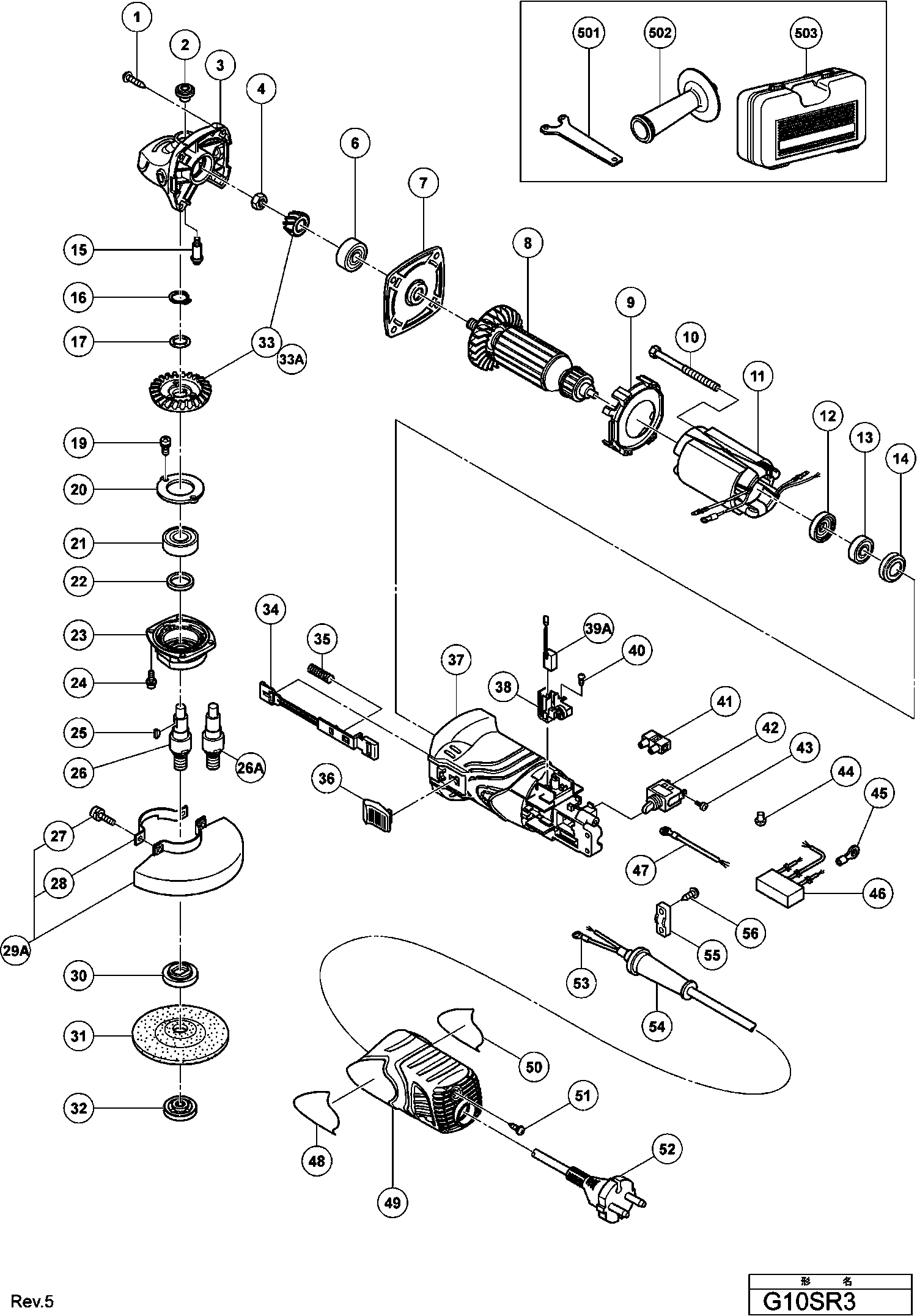

Disegni tecnici di Hikoki G10SR3
Elenco parti di Hikoki G10SR3
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 1 | 307028 | 1.05 | 1.28 | |
| Pulsante Spinta | ||||
| 2 | 301944 | 1.04 | 1.27 | |
| Coperchio interno | ||||
| 3 | 327891 | 8.70 | 10.61 | |
| Dado M6 | ||||
| 4 | 309191 | 1.04 | 1.27 | |
| Cuscinetti a Sfere 628vvc2ps2-l | ||||
| 6 | 628VVC | 11.85 | 14.46 | |
| Supporto Del Cuscinetto | ||||
| 7 | 327887 | 1.20 | 1.46 | |
| STATORE 230V | ||||
| 8 | 360799E | 32.31 | 39.42 | |
| Indotto 110 V | ||||
| 8 | 360799C | 30.20 | 36.84 | |
| Guida per ventilatore | ||||
| 9 | 327886 | 1.20 | 1.46 | |
| Vite di taglio a testa esagonale D4x65 | ||||
| 10 | 963712 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 11 | 340702E | 16.36 | 19.96 | |
| INDUTTORE 110 VOLT | ||||
| 11 | 340702C | 15.29 | 18.65 | |
| Sigillo antipolvere | ||||
| 12 | 321722 | 1.35 | 1.65 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 13 | 626VVM | 5.70 | 6.95 | |
| Anello di gomma (1) | ||||
| 14 | 309929 | 1.04 | 1.27 | |
| Perno Di Blocco | ||||
| 15 | 301943 | 1.65 | 2.01 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 16 | 316487 | 1.65 | 2.01 | |
| Rondella | ||||
| 17 | 316486 | 1.65 | 2.01 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 19 | 987201 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 20 | 316490 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 21 | 6201VV | 6.45 | 7.87 | |
| Imballaggio Di Feltro | ||||
| 22 | 301946 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 316489 | |||
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 24 | 987203 | 1.05 | 1.28 | |
| Chiavetta a luna G12s2/g13sd | ||||
| 25 | 302047 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 26 | 327903 | |||
| BARRA TOMMY | ||||
| 26A | 334917 | 4.20 | 5.12 | |
| Vite da macchina (con rondella) M5x16 (nera) | ||||
| 27 | 308386 | 1.05 | 1.28 | |
| Anello di serraggio per guardia | ||||
| 28 | 301949 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29A | 331076 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 372737 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 32A | 339578 | |||
| Set di ingranaggi conici | ||||
| 33 | 327888 | 10.80 | 13.18 | |
| Set di ingranaggi | ||||
| 33A | 337382 | 6.45 | 7.87 | |
| Tirante DF 700 | ||||
| 34 | 327893 | 1.20 | 1.46 | |
| Molla | ||||
| 35 | 314429 | 1.04 | 1.27 | |
| Cursore dell'interruttore | ||||
| 36 | 314428 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 37 | 327885 | 6.30 | 7.69 | |
| Portaspazzole di Carbone | ||||
| 38 | 327895 | 2.10 | 2.56 | |
| Spazzola di carbone (1 paio) | ||||
| 39 | 999005 | 7.80 | 9.52 | |
| Vite a sfiorare D3x8 | ||||
| 40 | 328210 | 1.20 | 1.46 | |
| Morsetto | ||||
| 41 | 938307 | 2.13 | 2.59 | |
| Interruttore | ||||
| 42 | 314603 | 11.88 | 14.49 | |
| Vite macchina (con rondella) M3.5x6 | ||||
| 43 | 305499 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 45 | 980063 | 1.04 | 1.27 | |
| Condensatore (vecchio 930030/991313) | ||||
| 46 | 994273 | 4.29 | 5.23 | |
| Coperchio Posteriore | ||||
| 49 | 327894 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 307811 | |||
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 52 | 500447Z | 6.60 | 8.05 | |
| Morsetto di Connessione | ||||
| 53 | 980063 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 953327 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 55 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 313933 | |||
| Maniglia laterale G13sr3 | ||||
| 502 | 318312 | 7.50 | 9.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 319375 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 314053 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 314054 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 314057 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 314059 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 314061 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 314051 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 314052 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 314055 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 314056 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 314058 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 314060 | |||
| Dado di bloccaggio | ||||
| 612 | 935513 | 4.20 | 5.12 | |
| ANELLO | ||||
| 613 | 936548 | 2.58 | 3.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 936558Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 302098 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 323918 | |||
