Qui troverai tutte le parti e i disegni disponibili di “Hikoki F30A”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

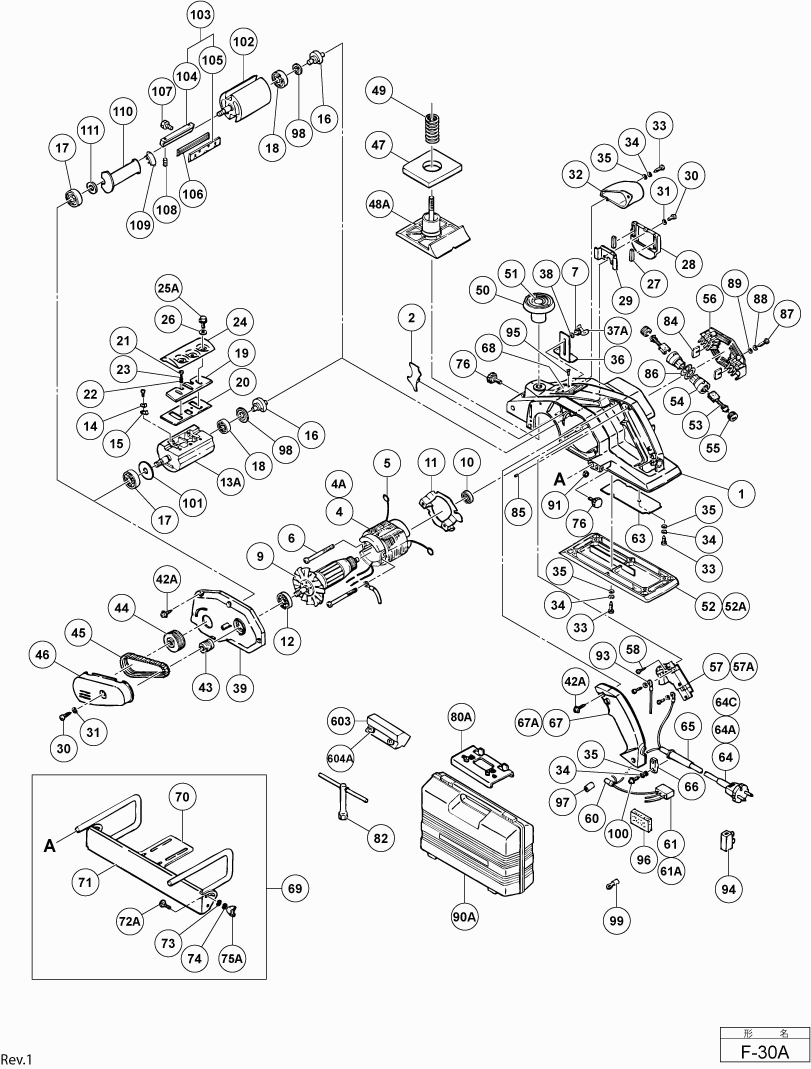

Disegni tecnici di Hikoki F30A
Elenco parti di Hikoki F30A
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ALLOGGIAMENTO | ||||
| 1 | 958860 | 84.56 | 103.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 958891 | |||
| Montaggio dello statore 240v incluso.40 | ||||
| 4 | 958905F | 38.50 | 46.97 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 4 | 958862E | 37.95 | 46.30 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 4A | 958905E | 23.65 | 28.85 | |
| Punto di contatto Portaspazzola | ||||
| 5 | 930703 | 2.40 | 2.93 | |
| Vite D5x65 | ||||
| 6 | 960251 | 1.05 | 1.28 | |
| STATORE 230V | ||||
| 9 | 958864E | 73.01 | 89.08 | |
| Armatura 240v | ||||
| 9 | 958864F | 73.01 | 89.08 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 10 | 608VVM | 5.70 | 6.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 958865 | |||
| Cuscinetto a sfere 6200 Vv | ||||
| 12 | 6200VV | 6.15 | 7.50 | |
| Cilindro per scalpello (vecchio 958866) | ||||
| 13A | 991256 | 64.21 | 78.34 | |
| Molla | ||||
| 14 | 958699 | 1.05 | 1.28 | |
| Piastra di Protezione | ||||
| 15 | 958700 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 16 | 958824Z | 12.45 | 15.19 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 17 | 6201VV | 6.45 | 7.87 | |
| Cuscinetto a sfere 629ddmc3ps2l (vecchio 939465) | ||||
| 18 | 629DDM | 5.85 | 7.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 958867 | |||
| Porta scalpello | ||||
| 20 | 958868 | 1.95 | 2.38 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 21 | 949215 | 1.05 | 1.28 | |
| Portautensili (2 pezzi) | ||||
| 24 | 958869 | 11.55 | 14.09 | |
| Bullone (1) | ||||
| 25A | 958917 | 1.05 | 1.28 | |
| RONDINA | ||||
| 26 | 940391 | 1.05 | 1.28 | |
| Magnete (1) | ||||
| 27 | 958839Z | 1.05 | 1.28 | |
| Coperchio dello scalpello | ||||
| 28 | 958902 | 2.55 | 3.11 | |
| COPERTURA | ||||
| 29 | 958899 | 1.05 | 1.28 | |
| Vite per macchina M4x14 (10 pezzi) | ||||
| 30 | 949218 | 1.05 | 1.28 | |
| Trasportatore di trucioli | ||||
| 32 | 958870 | 2.55 | 3.11 | |
| Vite per filettatura D4X16 | ||||
| 33 | 954004 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 958840Z | |||
| Vite a farfalla M5 X 6 (10pcs) | ||||
| 37A | 949395 | 3.90 | 4.76 | |
| Scudo finale | ||||
| 39 | 958871 | 23.93 | 29.19 | |
| Vite filettata (con flangia) D4x25 | ||||
| 42A | 306999 | 1.04 | 1.27 | |
| Puleggia (a) | ||||
| 43 | 958872 | 7.05 | 8.60 | |
| Puleggia (b) | ||||
| 44 | 958873 | 11.25 | 13.72 | |
| Cinghia di trasmissione | ||||
| 45 | 958874 | 9.30 | 11.35 | |
| Copertura Cintura | ||||
| 46 | 958875 | 3.90 | 4.76 | |
| Guarnizione in gomma | ||||
| 47 | 958876 | 1.04 | 1.27 | |
| Suola anteriore (vecchio 958877) | ||||
| 48A | 958918 | 13.75 | 16.78 | |
| Molla | ||||
| 49 | 958709 | 1.95 | 2.38 | |
| PULSANTE | ||||
| 50 | 942328 | 5.25 | 6.40 | |
| Scala | ||||
| 51 | 958832Z | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 958878 | |||
| Base Posteriore | ||||
| 52A | 958908Z | 40.84 | 49.82 | |
| Spazzola di carbone (1 paio) | ||||
| 53 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 54 | 958900 | 6.45 | 7.87 | |
| Cappuccio della spazzola | ||||
| 55 | 945161 | 1.20 | 1.46 | |
| COPERTURA POSTERIORE | ||||
| 56 | 958879 | 7.65 | 9.33 | |
| Interruttore (vecchio 956632) | ||||
| 57 | 931573 | 40.43 | 49.32 | |
| Interruttore | ||||
| 57 | 953178 | 37.95 | 46.30 | |
| Switch (b) senza blocco | ||||
| 57 | 953249P | 23.93 | 29.19 | |
| Interruttore (vecchio 956632H) | ||||
| 57 | 956632 | 16.64 | 20.30 | |
| Interruttore (937664) | ||||
| 57 | 986201 | 16.64 | 20.30 | |
| Interruttore | ||||
| 57A | 960280Z | 21.31 | 26.00 | |
| VITE C M4X35 | ||||
| 58 | 954017 | 1.04 | 1.27 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 60 | 959140 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 960283Z | |||
| Condensatore (vecchio 930030/991313) | ||||
| 61A | 994273 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 958882 | |||
| Cavo | ||||
| 64 | 500240Z | 13.18 | 16.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 64A | 500435Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 64C | 500235Z | |||
| Protezione del cavo D10.2 Fino a 11.1982 Per Aus | ||||
| 65 | 930026 | 3.00 | 3.66 | |
| Pressacavo D8.2 | ||||
| 65 | 930487 | 2.25 | 2.74 | |
| Strip di serraggio (vecchio 994566) | ||||
| 66 | 937631 | 1.04 | 1.27 | |
| Copertura del Manico | ||||
| 67 | 958883 | 8.70 | 10.61 | |
| Copertura del Manico | ||||
| 67A | 958907Z | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 958886 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 958887 | |||
| STRISCIA | ||||
| 71 | 958888 | 5.25 | 6.40 | |
| Vite M5 X 22 | ||||
| 72A | 963492 | 1.50 | 1.83 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 73 | 949424 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 74 | 949454 | 1.04 | 1.27 | |
| Dado ad alette M5 | ||||
| 75A | 963493 | 1.04 | 1.27 | |
| VITE C M4X35 | ||||
| 76 | 940650 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80A | 958916 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 940543 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 958898 | |||
| PENNA DI GOMMA (VECCHIA 976441) | ||||
| 85 | 946362 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 958901 | |||
| Vite filettante (con rondella sp.) D4x20 | ||||
| 87 | 956384 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 88 | 949453 | 1.05 | 1.28 | |
| Anello M4 (10 pezzi) | ||||
| 89 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90A | 314837 | |||
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 91 | 949555 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 971825 | |||
| Morsetto | ||||
| 94 | 938307 | 2.13 | 2.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 949509 | |||
| Supporto | ||||
| 96 | 963243 | 1.05 | 1.28 | |
| Manicotto filettato per cavo | ||||
| 97 | 981373 | 1.05 | 1.28 | |
| Anello del Cuscinetto | ||||
| 98 | 958915 | 1.04 | 1.27 | |
| Scheda di contatto | ||||
| 99 | 938108 | 1.20 | 1.46 | |
| Terminale | ||||
| 99 | 961419Z | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 984750 | |||
| Rondella di cuscinetto | ||||
| 101 | 944954 | 1.05 | 1.28 | |
| Inclu.16-18,98,109-111 | ||||
| 102 | 308061 | 163.35 | 199.29 | |
| Inclu.107,108 | ||||
| 103 | 308060 | 75.90 | 92.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 308107 | |||
| SUPPORTO LAMA (B) F-30A(T) (1 COPPIA) | ||||
| 105 | 308108 | 10.20 | 12.44 | |
| Bullone | ||||
| 107 | 963472Z | 2.40 | 2.93 | |
| Vite di regolazione esagonale M5x8 | ||||
| 108 | 938477 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109 | 308062 | |||
| Supporto | ||||
| 110 | 990665 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 308063 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 958893Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 958909Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 958889 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604A | 940654 | |||
