Qui troverai tutte le parti e i disegni disponibili del 'Hikoki ECV-3900'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

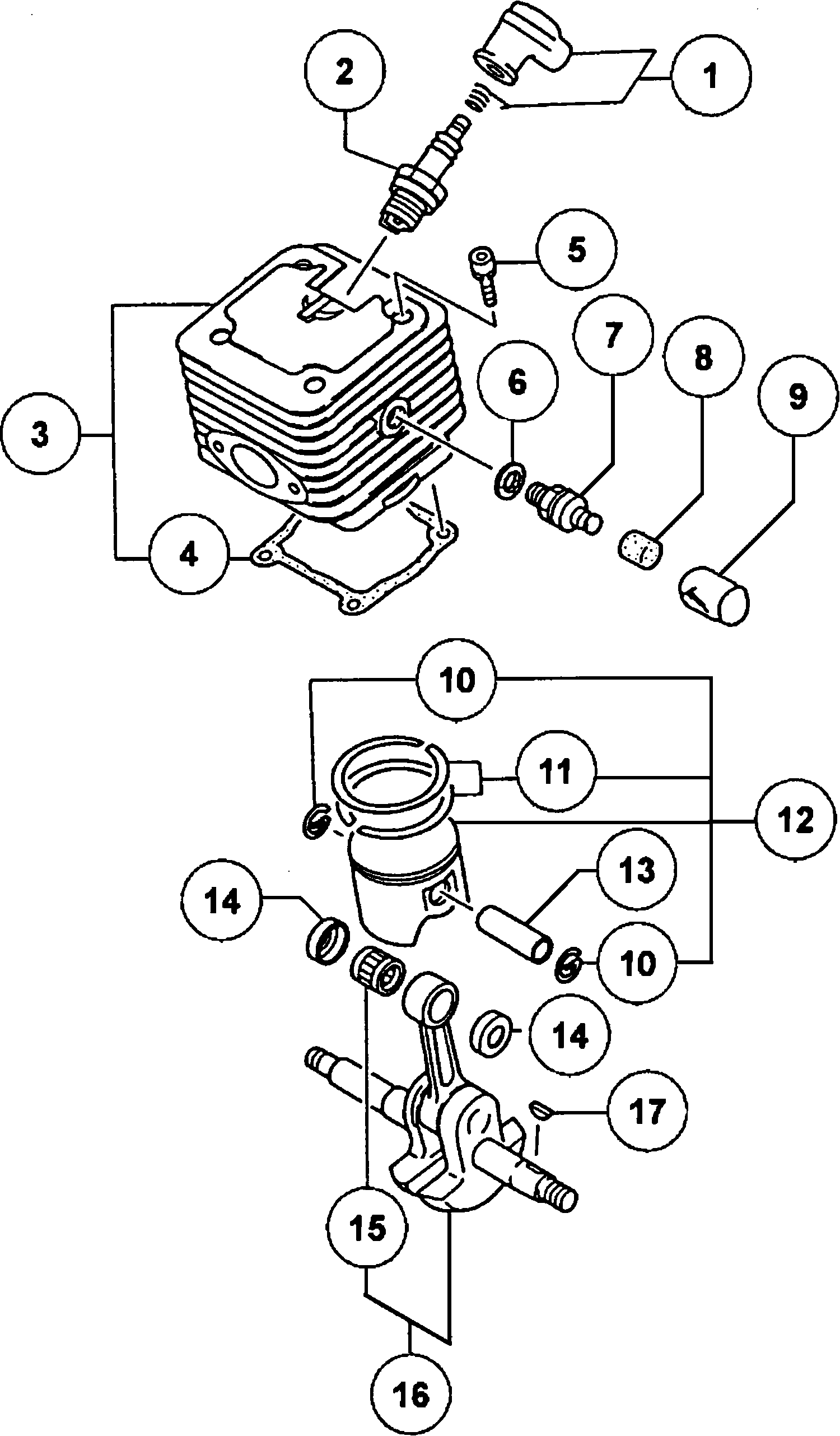

Disegno tecnico del modello Hikoki ECV-3900

Elenco parti di ricambio del modello Hikoki ECV-3900

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Conjunto de tapon de bujía (antiguo 157-01570-90/6
1 6687468 2.31 2.82
Candela Cj6y (vecchio 6685772)
2 6699323 2.48 3.02
Nessuna informazione disponibile, non ordinabile
3 6685464
Guarnizione del cilindro (vecchio 017-04063-20)
4 6685731 1.15 1.40
Bullone forato esagonale M5x20/s (vecchio 994-6105
5 6695491 1.15 1.40
Guarnizione valvola decompressione (vecchio 028-04
6 6685860 1.15 1.40
Decompressione Comp. (vecchio 004-04063-80)
7 6685589 28.14 34.33
Coperchio di decompressione (vecchio 020-04063-20)
8 6685800 1.15 1.40
Coperchio antipolvere (vecchio 470-3252k-20)
9 6690808 26.16 31.92
Circlip di spinotto del pistone (vecchio 039-01000
10 6686026 1.15 1.40
Anello del pistone, Parker (vecchio 041-04063-20)
11 6686124 4.95 6.04
Set di pistoni, di ricambio (vecchio 030-04063-90)
12 6685883 22.24 27.13
Spinotto del pistone 10x30 (vecchio 037-01000-20)
13 6686007 2.31 2.82
Collare per perno del pistone (vecchio 036-04090-2
14 6685993 5.28 6.44
Cuscinetto a rullini, 2x8.8 (vecchio 999-62101-480
15 6695602 5.28 6.44
Albero a manovella completo. (vecchio 046-04063-81
16 6686182 108.45 132.31
Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2
17 6684899 2.15 2.62
Ammortizzatore laterale
31 6688164 1.15 1.40
Vite ad esagono cavato 5x35 (vecchio 990-53050-353
32 6695076 1.15 1.40
Tubo dell'olio A (vecchio 515-3252k-20)
33 6691219 4.45 5.43
Clip 7 (vecchio 680-04019-21)
34 6692312 1.15 1.40
Corpo filtro dell'olio Comp.
35 6697651 2.98 3.63
Calza S T0.2 (vecchio 071-04063-23)
36 6685098 1.15 1.40
Calza S T0.3 (vecchio 071-04063-24)
36 6685099 1.15 1.40
Calza 0.1 (vecchia 071-04063-21)
36 6686474 1.15 1.40
Calza 0.4 (vecchia 071-04063-25)
36 6686475 1.15 1.40
Montaggio della cassa del manovellismo (vecchio 66
37 6697589 100.43 122.52
Spinotto di battuta 4x12 (vecchio 999-05041-203)
38 6695521 1.15 1.40
Guarnizione dell'olio
39 6695633 3.30 4.03
Anello di arresto interno C-32, vecchio n. di part
40 6695295 1.15 1.40
Cuscinetto a sfere 6201 A2c3
41 6685096 5.28 6.44
Cuscinetto a sfere 6201 A2c3
42 6685096 5.28 6.44
Anello di arresto interno C-32, vecchio n. di part
43 6695295 1.15 1.40
Guarnizione dell'olio
44 6695633 3.30 4.03
Guarnizione del carter (vecchio 090-04063-22/66867
45 6686710 1.15 1.40
Valvola di sfiato dell'aria (b) (vecchio 562-04060
46 6685173 2.31 2.82
Coperchio di ventilazione (vecchio 566-04063-20)
47 6691399 4.45 5.43
Bullone esagonale M5x18/s (vecchio 994-61050-184)
48 6684586 2.15 2.62
Bullone a testa esagonale interna M5x30 S (vecchio
49 6684786 2.15 2.62
Guida dell'aria
50 6687207 4.45 5.43
Rondella M8 (vecchio 992-01080-011)
51 6684611 2.15 2.62
Dado M8 (vecchio 991-01080-011/327325/332299/72660
52 6684612 2.15 2.62
Insieme rotore del magneto (vecchio 155-21541-90)
53 6687395 38.26 46.68
Rondella
54 6687942 1.15 1.40
Molla del cricco (vecchio 790-04063-20)
55 6693348 1.15 1.40
Rocchetto di avviamento (vecchio 788-01700-20)
56 6693304 2.31 2.82
Bullone scalino (vecchio 793-10200-20)
57 6693366 1.15 1.40
Ammortizzatore manico (vecchio 217-3252k-20)
58 6688107 1.15 1.40
FRIZIONE ANTISCIVOLAMENTO COMPLETA
72A 6688489 15.58 19.00
Carcassa frizione Comp.7T (vecchio 310-3252L-82)
73 6689009 30.25 36.90
Cuscinetto a rullini Kt111410g (vecchio 999-62111-
74 6695606 7.59 9.26
Copertura della pompa dell'olio (vecchio 097-3252k
75 6686755 2.31 2.82
Vite di Trasmissione Comp. (vecchio 084-3252k-80)
76 6686640 17.55 21.41
Pompa di olio Comp. (vecchio 145-3252k-81)
77 6687331 32.21 39.30
Rondella
78 6686452 1.15 1.40
Piccola vite 4x12ws (vecchio 994-16040-126)
79 6695403 1.15 1.40
Vite ad alta tensione 4x18ws (vecchio 994-16040-18
80 6695407 1.15 1.40
Valvola di scarico (vecchia 086-3252k-20)
81 6686661 1.15 1.40
O-ring S-3 (vecchio 999-67003-012)
82 6695659 1.15 1.40
O-ring P-5 (vecchio 999-67005-000/6698965)
83 6695661 1.15 1.40
Molla frizione (vecchia 342-04063-21)
84 6689426 3.30 4.03
Scarpa frizione
85 6689493 7.10 8.66
Boss della Frizione Dal V181601
86 6689497 1.15 1.40
Rondella
87 6689642 2.31 2.82
Elemento del filtro dell'aria
101 6690335 4.79 5.84
Elemento del filtro dell'aria
102 6690325 4.79 5.84
Comp. Base del pulitore dell'aria (vecchio 436-040
103 6690198 3.30 4.03
Bullone Hex. Foro 5x45 (vecchio 990-51050-453)
104 6695055 1.15 1.40
Rondella (vecchio 992-10050-012)
105 6684662 2.15 2.62
Rondella 5 (vecchio 992-00050-011)
106 6684864 2.15 2.62
Bullone a foro esagonale 5x15ws (vecchio 994-64050
107 6695512 1.15 1.40
Vite di regolazione del minimo (vecchia 197-3252k-
109 6687993 2.31 2.82
Vite di regolazione al minimo (vecchio 462-25016-2
109A 6685298 2.31 2.82
Rondella
110 6687943 1.15 1.40
Isolante in gomma del carburatore (vecchio 409-040
111 6690004 3.30 4.03
Isolatore Comp. (vecchio 404-04063-81)
112 6689941 2.31 2.82
Non più disponibile, nessuna sostituzione
113 6689789
Guarnizione del collettore di aspirazione
114 6689876 1.15 1.40
Vite con foro esagonale M4x12/s (vecchio 994-61040
115 6684595 2.15 2.62
Molla di regolazione al minimo (vecchio 463-25012-
116 6690766 2.31 2.82
Distanziale del collettore di aspirazione (vecchio
117 6685202 3.30 4.03
Guarnizione del silenziatore (vecchio 737-04063-20
118 6692737 3.30 4.03
Set di marmitta (vecchio 704-04063-90)
119 6692459 28.14 34.33
Supporto del silenziatore (vecchio 760-04065-21/66
120 6692942 4.79 5.84
Vite a testa esagonale M5x16/s (vecchio 994-61050-
121 6684903 2.15 2.62
Vite a buco esagonale 4x10 (vecchio 990-51040-106)
122 6695036 1.15 1.40
Avviatore di rimbalzo Ass'y (vecchio 756-04065-90)
141 6692916 26.16 31.92
Vite di regolazione (vecchia 839-02010-20/6693638)
142 6693633 1.15 1.40
Bobina della fune di avviamento (vecchia 774-01700
143 6693059 7.10 8.66
Cassa della molla di rinculo (vecchio 778-04063-90
144 6693096 9.90 12.08
Carcassa della ventola
145 6686963 18.00 21.96
Piastra (vecchio 795-04063-20)
146 6685189 1.15 1.40
Maniglia di avviamento
147 6693230 4.45 5.43
Corda da avviamento (vecchio 783-01700-20)
148 6693158 3.30 4.03
Bullone a foro esagonale 5x15ws (vecchio 994-64050
150 6695512 1.15 1.40
Montaggio del carburatore, Wt399a (vecchio 455-250
201 6690604 90.45 110.35
Schermo di ingresso (vecchio 578-25007-20)
202 6684700 4.29 5.23
Corpo della pompa (vecchio 575-25006-20)
203 6691416 8.91 10.87
Vite (vecchia 514-25001-20)
204 6685210 1.15 1.40
Guarnizione della pompa (vecchio 577-25007-20)
205 6685212 2.31 2.82
Diaframma della pompa (vecchio 576-25006-20)
206 6685213 4.45 5.43
Valvola a ago (vecchio 603-25012-20)
207 6685215 5.28 6.44
Non più disponibile, nessuna sostituzione
208 6685220
Membrana di dosaggio Comp. (vecchio 474-25001-80/6
209 6690827 11.71 14.29
Coperchio del diaframma (vecchio 476-25004-20)
210 6685222 4.45 5.43
Molla della valvola (vecchio 477-25080-20)
211 6690872 2.31 2.82
Vite di fissaggio per perno cerniera (vecchio 546-
212 6685218 2.31 2.82
Perno della cerniera (vecchio 605-25001-20)
213 6685219 1.15 1.40
Leva di controllo (vecchio 473-25001-20)
214 6685217 3.30 4.03
Vite di regolazione (vecchio 548-25012-20)
215 6685223 1.15 1.40
Molla di regolazione Alta/Bassa (vecchio 623-25032
216 6692048 2.31 2.82
Vite di regolazione bassa (vecchio 461-25086-20) N
217 6690719 5.94 7.24
Molla di regolazione alta (vecchio 485-25040-20)
218 6690897 3.30 4.03
Nessuna informazione disponibile, non ordinabile
219 6690697
Pulsante di pulizia aria Comp. (vecchio 175-3252k-
231 6687793 3.30 4.03
Coprifiltro dell'aria
232 6690404 4.79 5.84
Passaggio al minimo (vecchio 191-3252k-20)
233 6687974 1.15 1.40
Cappuccio di regolazione (vecchio 190-3252k-20)
234 6687954 1.15 1.40
Coprivalvole del cilindro (vecchio 016-04064-20)
235 6685681 8.25 10.06
Supporto in Gomma per Cilindro (vecchio 599-04063-
236 6691825 1.15 1.40
Guarnizione del Pulitore (vecchio 418-04063-20)
237 6690056 1.15 1.40
Bullone a foro esagonale 5x15ws (vecchio 994-64050
238 6695512 1.15 1.40
Tubo isolante, 85l (vecchio 250-0075g-20/6688317)
239 6688315 1.15 1.40
Pulsante del Starter Comp. (vecchio 704-3252k-80)
240 6692507 2.31 2.82
Gomma di tenuta dell'asta d'inepria (vecchio 707-3
241 6692587 1.15 1.40
Interruttore di arresto comp. (vecchio 162-04063-8
242 6687506 6.60 8.05
Piastra di controllo (vecchio 511-04063-20)
243 6691192 1.15 1.40
Piastra di otturatore (vecchio 188-3252k-20)
244 6687952 2.31 2.82
Arresta il cavo, B225m (vecchio 179-04063-81/66879
245 6687929 2.31 2.82
Vite a Testa Esagonale M5x12 / s (vecchio 994-6105
246 6684667 2.15 2.62
Sperone ammortizzatore (vecchio 460-3252k-20)
247 6690705 3.30 4.03
Catturatore di catena (vecchio 125-3252k-90)
248 6687163 3.30 4.03
Bullone speciale (vecchio 380-04063-20)
249 6689734 3.30 4.03
Tubo del carburante (vecchio 700-07105-02)
250 6685154 1.15 1.40
Non più disponibile, nessuna sostituzione
251 6688113
Vite auto-filettante 5x35 (vecchio 990-73050-354)
252 6695107 1.15 1.40
Collare 15 (vecchio 659-37922-20)
253 6692248 1.15 1.40
Tappo serbatoio olio Ass'y (vecchio 6685178)
254 6697756 3.80 4.64
IMBALLAGGIO COPERCHIO SERBATOIO OLIO (VECCHIO 6685
255 6697888 1.04 1.27
Bobina
256 6687695 76.38 93.18
Vite con foro esagonale M4x18/ws (vecchio 994-6404
257 6684599 2.15 2.62
Protezione mano anteriore (vecchio 805-3252k-20)
271 6693454 7.10 8.66
Dado di bloccaggio per barra della catena (vecchio
272 6687105 1.15 1.40
Vite autofilettante 4x14 P (vecchio 993-49040-142/
273 6695280 1.15 1.40
Caso laterale ass'y (vecchio 040-3285a-91)
277 6686093 28.14 34.33
Caso laterale comp., arancione Taiwan (vecchio 040
280 6686092 13.53 16.50
Collare di fissaggio pulitore (vecchio 470-10246-2
281 6690805 1.15 1.40
Fermo para mano (vecchio 807-3252k-20) Nuovo
282 6693477 2.10 2.56
Molla del leva del freno (vecchio 388-3252k-21)
283 6689781 2.31 2.82
Copertura collegamento freno (vecchio 375-3252y-21
288 6689709 2.31 2.82
Vite per lamiera D4x10 (vecchio 993-41040-101)
289 6685161 1.15 1.40
Piastra guida B (vecchio 6690750)
290 6697598 3.30 4.03
Vite 4x8 (vecchio 990-11040-081)
291 6694861 1.15 1.40
Piastra guida A (vecchio 6690727)
292 6697597 3.30 4.03
Bullone dello studio della barra della catena (vec
293 6686804 2.31 2.82
Assemblea bullone di tensione della catena (vecchi
294 6687073 3.30 4.03
Vite auto-filettante 5x18 (vecchio 990-73050-184)
311 6695106 1.15 1.40
Impugnatura posteriore (vecchio 227-3252k-22 & 668
312 6688212 4.45 5.43
Blocco del Grilletto dell'Acceleratore (old 257-32
313 6688352 1.15 1.40
Astina del gas comp. (vecchio 490-3252k-81/6690966
314 6690967 5.61 6.85
Leva dell'acceleratore (vecchio 060-3252k-20)
315 6686381 2.31 2.82
Molla leva acceleratore (vecchio 061-3252k-20)
316 6686412 2.31 2.82
Montaggio maniglia posteriore (vecchio 012-3285b-9
317 6685663 34.19 41.71
Spina a Molla 5x25 (vecchio 993-26005-254)
318 6685282 1.15 1.40
Nessuna informazione disponibile, non ordinabile
319 6688079
Vite auto-filettante 5x18 (vecchio 990-73050-184)
320 6695106 1.15 1.40
Assieme valvola di sfiato (vecchio 646-3252l-90)
321 6692172 4.95 6.04
Tubo di ventilazione (vecchio 565-04063-20/6692166
322 6691391 6.28 7.66
Ammortizzatore anteriore (vecchio 232-3252k-20)
323 6688241 2.31 2.82
Ammortizzatore Comp.
324 6688261 4.45 5.43
Collare dell'ammortizzatore (vecchio 275-3252k-20)
325 6688478 1.15 1.40
Bullone con foro esagonale 4x20 (vecchio 990-51040
326 6695039 1.15 1.40
Clip 5.2 (vecchio 680-04001-20)
327 6692311 1.15 1.40
Tubo del carburante completo L=195 (vecchio 223-06
328 6688173 3.30 4.03
Clip.6.3 Dia. (vecchio 680-00731-20)
329 6684619 2.15 2.62
Assieme corpo filtro pompa (vecchio 675-11657-90/6
330 6692285 7.26 8.86
Tappo del serbatoio completo
331 6692111 3.30 4.03
Imballaggio del tappo del serbatoio (vecchio 630-3
332 6685179 1.15 1.40
Chiave combinata 13x19 Minus (vecchio 883-32600-20
501 6693809 4.45 5.43
Nessuna informazione disponibile, non ordinabile
502 6687296
Nessuna informazione disponibile, non ordinabile
503 6686855
Nessuna informazione disponibile, non ordinabile
504 6694810

Ci sono 0 articoli nel tuo carrello della spesa.
