Qui troverai tutte le parti e i disegni disponibili di “Hikoki DS18DBL2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

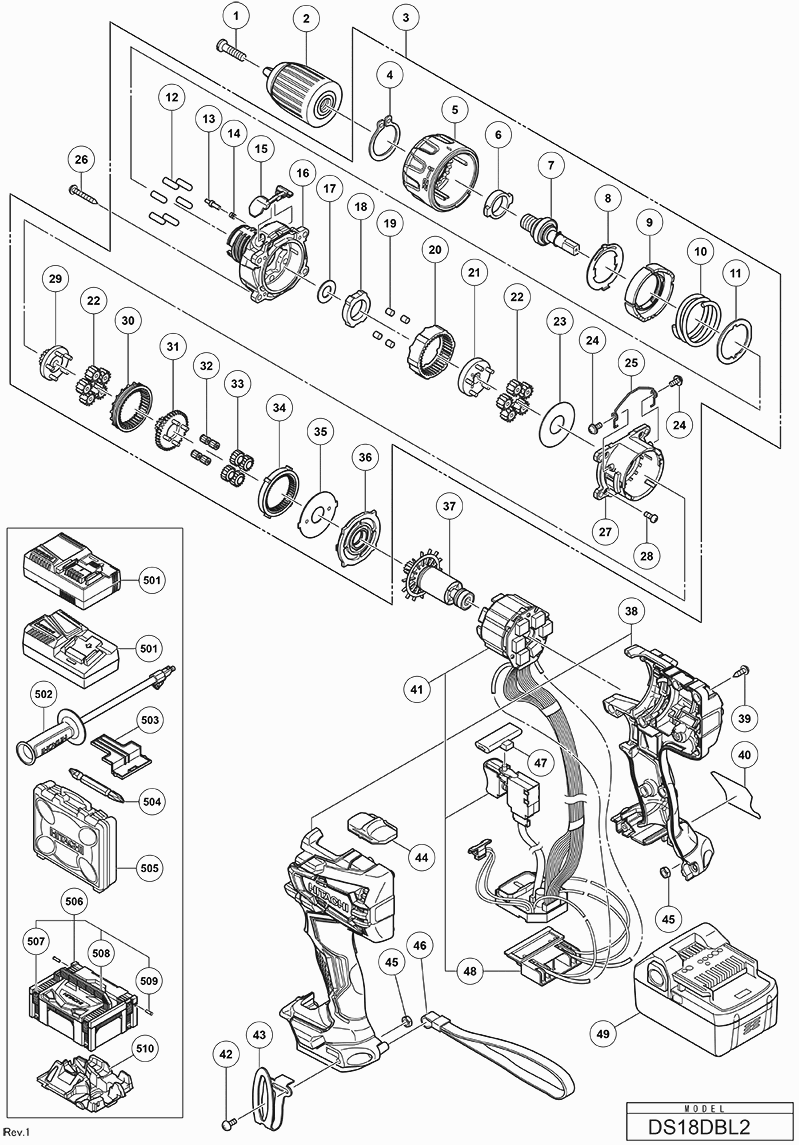

Disegni tecnici di Hikoki DS18DBL2
Elenco parti di Hikoki DS18DBL2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| *2 | 339721 | |||
| HOUSING SET (A+B) (OLD 370831) | ||||
| *38D | 378274 | 9.18 | 11.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *49 | 370739 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *49A | 376314 | |||
| Cappuccio di protezione per batteria | ||||
| *503 | 329897 | 1.80 | 2.20 | |
| Set di cablaggio Includ.43a,46a Fino al 6.2016 | ||||
| *56 | 370836 | 129.80 | 158.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *606 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 995344 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 1A | 370909 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 339721 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2A | 339723 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 339738 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3A | 371792 | |||
| GEAR BOX ASS'Y (OLD 371792) | ||||
| 3B | 379685 | 82.44 | 100.58 | |
| Anello di ritenzione per albero D30 | ||||
| 4 | 339736 | 1.04 | 1.27 | |
| Quadrante della frizione | ||||
| 5 | 339740 | 12.00 | 14.64 | |
| Metallo | ||||
| 6 | 339741 | 2.25 | 2.74 | |
| BARRA TOMMY | ||||
| 7 | 339743 | 19.25 | 23.48 | |
| Diaframma | ||||
| 8 | 339744 | 1.50 | 1.83 | |
| Dado (1) | ||||
| 9 | 339745 | 1.95 | 2.38 | |
| Molla, acciaio non arrugginito | ||||
| 10 | 339746 | 1.95 | 2.38 | |
| Piastra di Spinta | ||||
| 11 | 339747 | 1.65 | 2.01 | |
| Set di Spille (6 Pezzi) | ||||
| 12 | 333539 | 8.10 | 9.88 | |
| Fermaglio | ||||
| 13 | 339748 | 1.50 | 1.83 | |
| Molla | ||||
| 14 | 331886 | 1.73 | 2.10 | |
| Cappuccio in Gomma | ||||
| 15 | 339749 | 2.70 | 3.29 | |
| Motivo della manica da 10.2016 | ||||
| 15A | 371795 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 339751 | |||
| Caso frontale da 10.2016 | ||||
| 16A | 371794 | 35.61 | 43.45 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 17 | 328717 | 1.80 | 2.20 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 17 | 337411 | 1.04 | 1.27 | |
| ANELLO DI BLOCCO | ||||
| 18 | 339752 | 6.90 | 8.42 | |
| ROTOLO | ||||
| 19 | 319744 | 1.65 | 2.01 | |
| Corona | ||||
| 20 | 339753 | 5.25 | 6.40 | |
| Vettore | ||||
| 21 | 339754 | 6.45 | 7.87 | |
| Set Ingranaggio Planetario (b) (5 Pz.) | ||||
| 22 | 339774 | 3.45 | 4.21 | |
| Rondella (a) | ||||
| 23 | 331892 | 1.73 | 2.10 | |
| Set di viti D2 (2 pezzi) | ||||
| 24 | 331895 | 1.73 | 2.10 | |
| Braccio di scambio | ||||
| 25 | 339755 | 1.35 | 1.65 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 26 | 305490 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 339756 | |||
| SET DI VALIGIE POSTERIORI (VECCHIO 339756) | ||||
| 27A | 374304 | 9.60 | 11.71 | |
| Set di Viti M3x12 (4 Pezzi) | ||||
| 28 | 320087 | 5.10 | 6.22 | |
| Pignone (c) | ||||
| 29 | 339757 | 4.80 | 5.86 | |
| Pignone ad anello scorrevole | ||||
| 30 | 339758 | 5.40 | 6.59 | |
| Pignone (b) | ||||
| 31 | 339759 | 4.80 | 5.86 | |
| Set di cuscinetti a rullini (4 Pezzi.) | ||||
| 32 | 331926 | 8.03 | 9.79 | |
| Set di Ingranaggi (A) (4 Pezzi) | ||||
| 33 | 334441 | 6.75 | 8.24 | |
| Primo ingranaggio ad anello | ||||
| 34 | 339760 | 4.05 | 4.94 | |
| RONDÈLLA (B) | ||||
| 35 | 339761 | 1.04 | 1.27 | |
| Distanziatore del Motore | ||||
| 36 | 339762 | 1.50 | 1.83 | |
| Set pinione Rotor | ||||
| 37 | 339763 | 61.19 | 74.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 339765 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 38B | 370831 | |||
| Vite a filettare (con flangia) D3x16 (nero) | ||||
| 39 | 313687 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 339766 | |||
| Cablaggio incl.37,40,50 fino al 6.2012 tranne F | ||||
| 41A | 370832 | 109.31 | 133.36 | |
| Vite M4 | ||||
| 42 | 327001 | 1.80 | 2.20 | |
| GANCIO | ||||
| 43 | 332824 | 4.58 | 5.58 | |
| GANCIO | ||||
| 43A | 372229 | 2.85 | 3.48 | |
| Scivolo di commutazione alto/basso | ||||
| 44 | 334267 | 7.35 | 8.97 | |
| Dado di blocco M4 (nero) | ||||
| 45 | 327002 | 1.80 | 2.20 | |
| Cinghia (nera) | ||||
| 46 | 306952 | 4.05 | 4.94 | |
| Pulsante di spinta | ||||
| 47 | 339768 | 1.04 | 1.27 | |
| Morsetto della batteria | ||||
| 48 | 339769 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 49 | 370739 | |||
| Interruttore | ||||
| 55 | 370151 | 18.98 | 23.15 | |
| Set di cablaggio Includ.43a,46a Fino al 6.2016 | ||||
| 56 | 370836 | 129.80 | 158.36 | |
| Dado a manicotto M8 da ottobre 2016 | ||||
| 57 | 371796 | 2.70 | 3.29 | |
| Set di ingranaggi Incl.3a,502a Fino a 9.2016 | ||||
| 58 | 371784 | 109.86 | 134.03 | |
| Assemblea della maniglia laterale Ds18dbl2/dbxl | ||||
| 59 | 371788 | 46.06 | 56.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 339770 | |||
| Manico laterale da ottobre 2016 | ||||
| 502A | 371797 | 15.13 | 18.45 | |
| Cappuccio di protezione per batteria | ||||
| 503 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 983006 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 339778 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 336471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 339776 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 955657 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 955659 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 955674 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 983004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 983011 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 306927 | |||
| SET VITI M4 | ||||
| 608 | 370651 | 4.05 | 4.94 | |
