Qui troverai tutte le parti e i disegni disponibili di “Hikoki DS14DFL”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

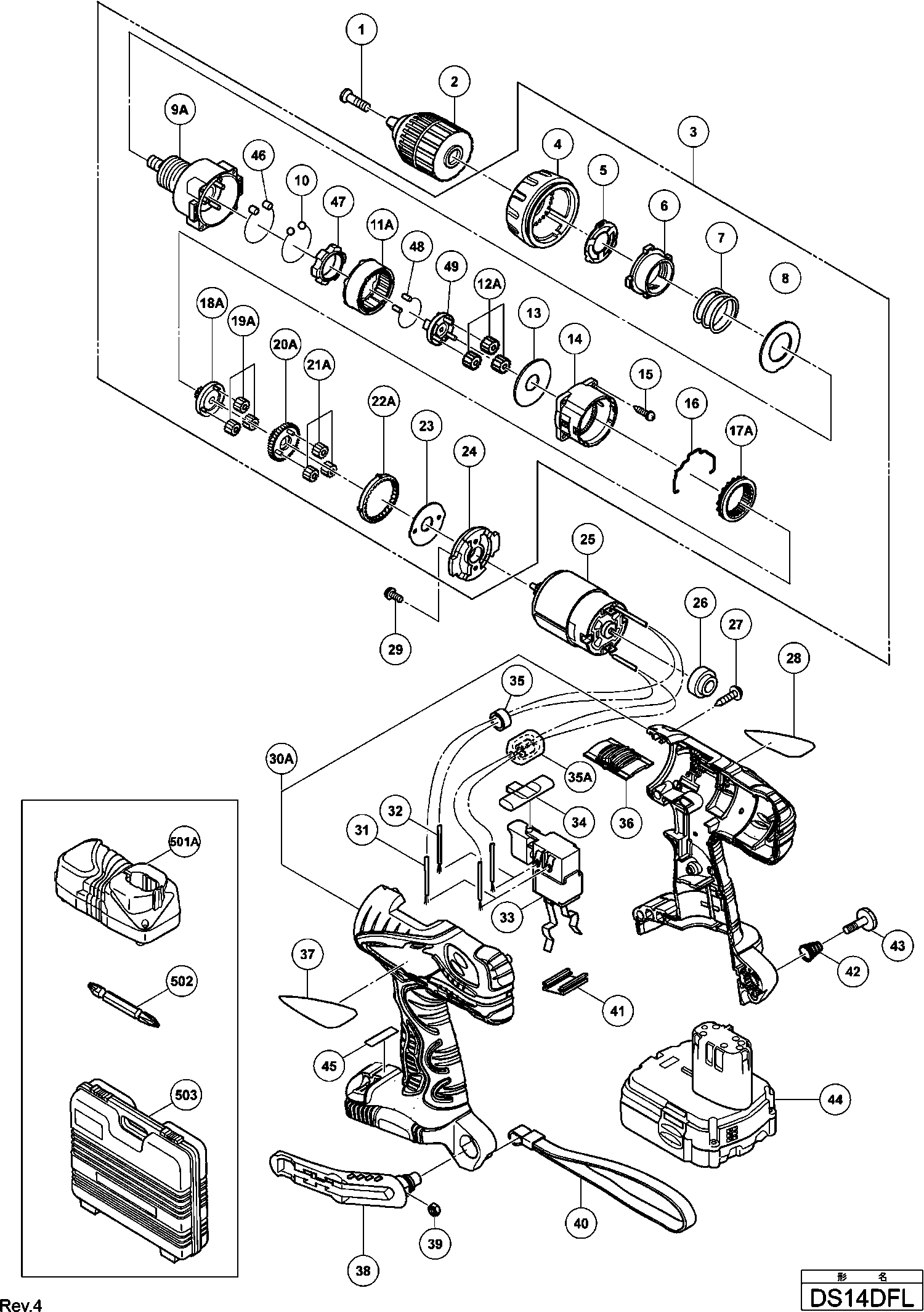

Disegni tecnici di Hikoki DS14DFL
Elenco parti di Hikoki DS14DFL
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite speciale (mano sinistra) M6x23 | ||||
| *1 | 324503 | 1.65 | 2.01 | |
| Vite speciale (mano sinistra) M6x23 | ||||
| *1 | 311959 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *2 | 330733 | |||
| Giunto Scorrevole Completo | ||||
| *3 | 330801 | 76.04 | 92.77 | |
| Nucleo di ferrite | ||||
| *35 | 323229 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *4 | 330804 | |||
| Caso Frontale | ||||
| *9 | 330802 | 42.76 | 52.17 | |
| Vite speciale (mano sinistra) M6x23 | ||||
| 1 | 324503 | 1.65 | 2.01 | |
| Vite speciale (mano sinistra) M6x23 | ||||
| 1 | 311959 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 330733 | |||
| Giunto Scorrevole Completo | ||||
| 3 | 330801 | 76.04 | 92.77 | |
| Quadrante della frizione | ||||
| 4 | 324114 | 6.45 | 7.87 | |
| Diaframma | ||||
| 5 | 324108 | 4.80 | 5.86 | |
| Portacappuccio | ||||
| 6 | 324109 | 3.30 | 4.03 | |
| Molla | ||||
| 7 | 324110 | 3.30 | 4.03 | |
| Rondella (d) Cm12y | ||||
| 8 | 324347 | 3.30 | 4.03 | |
| Caso Frontale | ||||
| 9 | 330802 | 42.76 | 52.17 | |
| Custodia frontale | ||||
| 9A | 333314 | 16.78 | 20.47 | |
| palla di acciaio | ||||
| 10 | 306936 | 1.05 | 1.28 | |
| Ingranaggio Anulare | ||||
| 11 | 324111 | 4.80 | 5.86 | |
| Ingranaggio Anulare | ||||
| 11A | 332027 | 5.03 | 6.13 | |
| Set di ingranaggi planetari (c) (3 pezzi) | ||||
| 12A | 332028 | 3.38 | 4.12 | |
| Rondella (a) | ||||
| 13 | 324349 | 3.30 | 4.03 | |
| Custodia del ingranaggio | ||||
| 14 | 324501 | 4.80 | 5.86 | |
| Viti a testa Phillips D3X12 (4 pezzi) | ||||
| 15 | 324357 | 1.65 | 2.01 | |
| Braccio di Cambio | ||||
| 16 | 324115 | 3.30 | 4.03 | |
| Ingranaggio Anulare Scorrevole | ||||
| 17 | 324351 | 4.80 | 5.86 | |
| Ingranaggio Anulare Scorrevole | ||||
| 17A | 332030 | 6.68 | 8.14 | |
| Pignone (c) | ||||
| 18 | 324112 | 4.80 | 5.86 | |
| Pignone (c) | ||||
| 18A | 332029 | 3.38 | 4.12 | |
| Set Ingranaggi Pianeti (b) (3 Pezzi) | ||||
| 19A | 332031 | 1.73 | 2.10 | |
| Pignone (b) | ||||
| 20A | 332032 | 3.38 | 4.12 | |
| Set Ingranaggi Pianeti (a) (3 Pezzi) | ||||
| 21A | 332034 | 3.38 | 4.12 | |
| Primo Ingranaggio Anulare | ||||
| 22A | 332033 | 3.38 | 4.12 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 23 | 324355 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 324495 | |||
| MOTORE | ||||
| 25 | 324483 | 24.75 | 30.20 | |
| PORTANTE | ||||
| 26 | 324485 | 1.05 | 1.28 | |
| Vite a filettare (con flangia) D3x16 (nero) | ||||
| 27 | 313687 | 1.04 | 1.27 | |
| Vite a Macchina (con Rondella sp.) M4x6 | ||||
| 29 | 317333 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 328498 | |||
| Custodia (a).(b) Set | ||||
| 30A | 324482 | 20.90 | 25.50 | |
| Cavo interno | ||||
| 31 | 324484 | 1.05 | 1.28 | |
| Cablaggio interno rosso 140L | ||||
| 32 | 324499 | 1.05 | 1.28 | |
| Interruttore Ds14dvf3 fino al 12.2007 | ||||
| 33 | 324498 | 25.30 | 30.87 | |
| Pulsante di pressione | ||||
| 34 | 324117 | 1.05 | 1.28 | |
| Nucleo di ferrite | ||||
| 35 | 323229 | 1.35 | 1.65 | |
| SET CAVI FERRITE INTERNI | ||||
| 35A | 334856 | 3.15 | 3.84 | |
| Pomello del cambio | ||||
| 36 | 324116 | 1.05 | 1.28 | |
| GANCIO | ||||
| 38 | 320287 | 4.80 | 5.86 | |
| Dado M5 | ||||
| 39 | 320288 | 1.65 | 2.01 | |
| Cinghia (nera) | ||||
| 40 | 306952 | 4.05 | 4.94 | |
| Supporto | ||||
| 41 | 315141 | 1.20 | 1.46 | |
| Molla a gancio | ||||
| 42 | 319926 | 1.65 | 2.01 | |
| Vite speciale (a) M5 | ||||
| 43 | 320881 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 327729 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 44A | 326824 | |||
| Set di rulli | ||||
| 46 | 330803 | 6.75 | 8.24 | |
| Anello, ritenzione | ||||
| 47 | 330805 | 14.03 | 17.11 | |
| Set di rulli ad ago (a) (6 pezzi) | ||||
| 48 | 330806 | 6.75 | 8.24 | |
| Conducente | ||||
| 49 | 330807 | 9.75 | 11.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 983006 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 327727 | |||
