Qui troverai tutte le parti e i disegni disponibili di “Hikoki DS14DBL”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

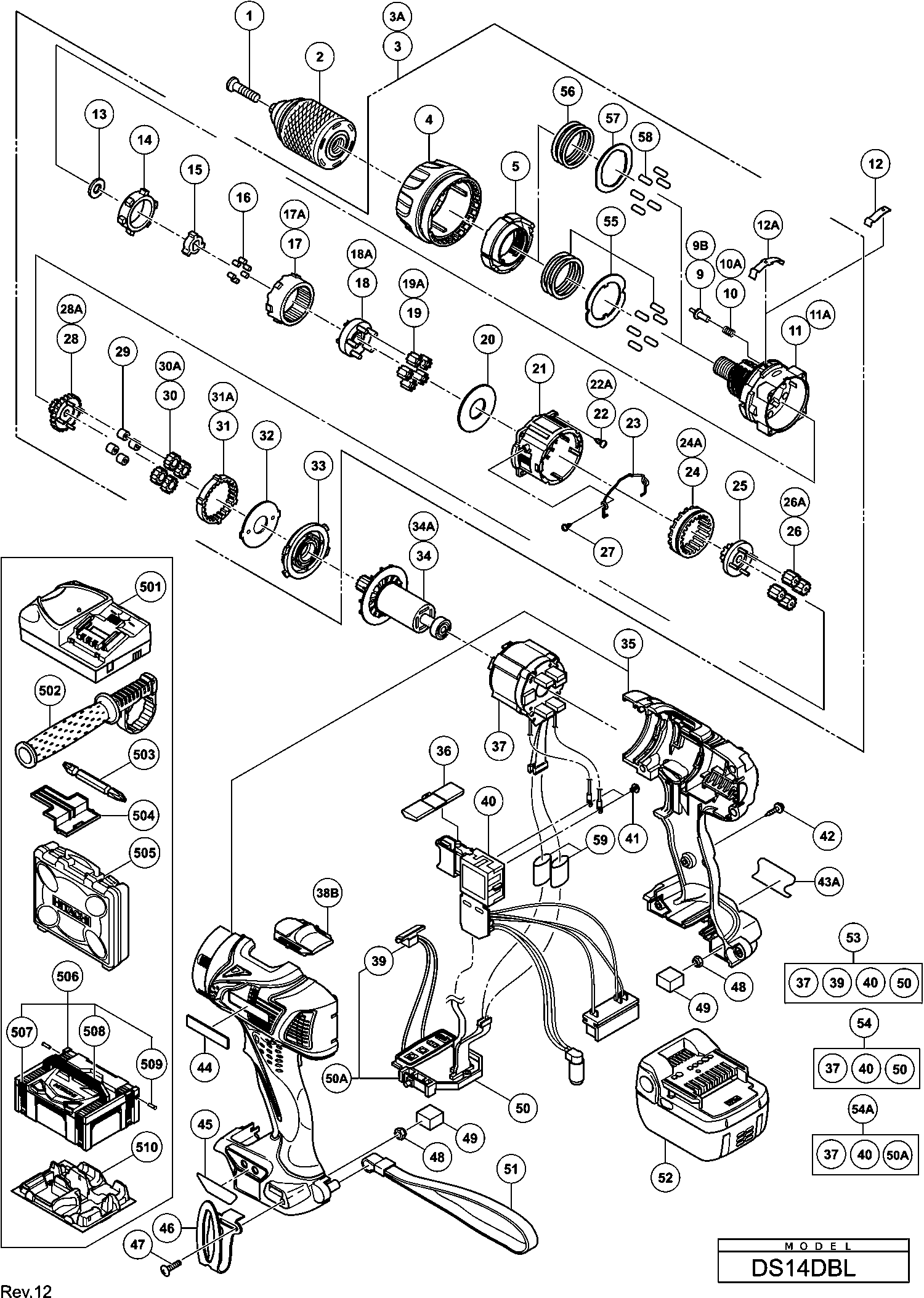

Disegni tecnici di Hikoki DS14DBL
Elenco parti di Hikoki DS14DBL
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite speciale (mano sinistra) M6x23 | ||||
| 1 | 311959 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 331914 | |||
| Giunto Scorrevole Completo | ||||
| 3 | 331709 | 117.78 | 143.69 | |
| Giunto Scorrevole Completo | ||||
| 3A | 334974 | 103.81 | 126.65 | |
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 4 | 331880 | 17.40 | 21.23 | |
| Portacappuccio | ||||
| 5 | 331881 | 1.73 | 2.10 | |
| Anello di bloccaggio | ||||
| 9 | 331885 | 5.03 | 6.13 | |
| Fermo (a) | ||||
| 9B | 335296 | 1.80 | 2.20 | |
| Molla | ||||
| 10 | 331886 | 1.73 | 2.10 | |
| Molla | ||||
| 10A | 333523 | 1.80 | 2.20 | |
| Caso Frontale | ||||
| 11 | 331887 | 22.90 | 27.94 | |
| Caso Frontale | ||||
| 11A | 334434 | 73.29 | 89.41 | |
| Primavera click | ||||
| 12 | 331905 | 1.73 | 2.10 | |
| Primavera click | ||||
| 12A | 333516 | 1.80 | 2.20 | |
| Rondella (a) | ||||
| 13 | 331909 | 1.73 | 2.10 | |
| Anello, ritenzione | ||||
| 14 | 331903 | 7.35 | 8.97 | |
| Camme di bloccaggio | ||||
| 15 | 331904 | 1.73 | 2.10 | |
| Set di rullini (6 pezzi) | ||||
| 16 | 331888 | 1.73 | 2.10 | |
| Ingranaggio Anulare | ||||
| 17 | 331889 | 6.68 | 8.14 | |
| Ingranaggio Anulare | ||||
| 17A | 333519 | 8.10 | 9.88 | |
| Conducente | ||||
| 18 | 331890 | 6.75 | 8.24 | |
| Conducente | ||||
| 18A | 333517 | 5.10 | 6.22 | |
| Set di Ingranaggi (C) (5 Pezzi) | ||||
| 19 | 331891 | 3.45 | 4.21 | |
| Set di Ingranaggi (C) (5 Pezzi) | ||||
| 19A | 333518 | 3.45 | 4.21 | |
| Rondella (a) | ||||
| 20 | 331892 | 1.73 | 2.10 | |
| Custodia del ingranaggio | ||||
| 21 | 331893 | 3.45 | 4.21 | |
| Set di viti D3x12 (6 pezzi) | ||||
| 22 | 315817 | 6.45 | 7.87 | |
| Set di Viti M3x12 (4 Pezzi) | ||||
| 22A | 320087 | 5.10 | 6.22 | |
| Braccio di Cambio | ||||
| 23 | 331894 | 1.73 | 2.10 | |
| Ingranaggio Anulare Scorrevole | ||||
| 24 | 331896 | 5.03 | 6.13 | |
| Ingranaggio Anulare Scorrevole | ||||
| 24A | 333521 | 5.10 | 6.22 | |
| Pignone (c) | ||||
| 25 | 331897 | 6.68 | 8.14 | |
| Set di Ingranaggi (B) (4 Pezzi) | ||||
| 26 | 331898 | 3.45 | 4.21 | |
| Set di Ingranaggi (B) (4 Pezzi) | ||||
| 26A | 333520 | 3.45 | 4.21 | |
| Set di Viti D2x3.5 (2 Pz.) | ||||
| 27 | 330579 | 1.88 | 2.29 | |
| Pignone (b) | ||||
| 28 | 331899 | 5.03 | 6.13 | |
| Pignone (b) | ||||
| 28A | 333524 | 3.45 | 4.21 | |
| Set di cuscinetti a rullini (4 Pezzi.) | ||||
| 29 | 331926 | 8.03 | 9.79 | |
| Set di Ingranaggi (A) (4 Pezzi) | ||||
| 30 | 331900 | 13.95 | 17.02 | |
| Set di Ingranaggi (A) (4 Pezzi) | ||||
| 30A | 334441 | 6.75 | 8.24 | |
| Primo Ingranaggio Anulare | ||||
| 31 | 331901 | 3.45 | 4.21 | |
| Primo Ingranaggio Anulare | ||||
| 31A | 334435 | 5.10 | 6.22 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 32 | 322988 | 1.50 | 1.83 | |
| Distanziatore del Motore | ||||
| 33 | 331902 | 1.73 | 2.10 | |
| Set di ingranaggi conici | ||||
| 34 | 331710 | 39.88 | 48.65 | |
| Set di ingranaggi conici | ||||
| 34A | 334975 | 104.23 | 127.15 | |
| Custodia (a).(b) Set | ||||
| 35 | 331718 | 18.84 | 22.98 | |
| Pulsante AGC 18 | ||||
| 36 | 331907 | 1.13 | 1.37 | |
| CAMPO | ||||
| 37 | 340766 | 59.05 | 72.04 | |
| Scivolo di commutazione alto/basso | ||||
| 38B | 334267 | 7.35 | 8.97 | |
| Porta-led | ||||
| 39 | 339280 | 4.65 | 5.67 | |
| Porta-led | ||||
| 39 | 331956 | 1.80 | 2.20 | |
| Interruttore | ||||
| 40 | 331715 | 14.93 | 18.21 | |
| Vite per Macchina M3x5 con Anello | ||||
| 41 | 994532 | 1.04 | 1.27 | |
| Vite a filettare (con flangia) D3x16 (nero) | ||||
| 42 | 313687 | 1.04 | 1.27 | |
| Piastra Hitachi | ||||
| 44 | 329648 | 1.88 | 2.29 | |
| Foglio del pannello (a) | ||||
| 45 | 330662 | 3.45 | 4.21 | |
| GANCIO | ||||
| 46 | 332824 | 4.58 | 5.58 | |
| Vite M4 | ||||
| 47 | 327001 | 1.80 | 2.20 | |
| Dado di blocco M4 (nero) | ||||
| 48 | 327002 | 1.80 | 2.20 | |
| Guarnizione | ||||
| 49 | 330854 | 1.80 | 2.20 | |
| REGOLATORE | ||||
| 50 | 331722 | 39.19 | 47.81 | |
| REGOLATORE | ||||
| 50A | 333690 | 39.19 | 47.81 | |
| Cinghia (nera) | ||||
| 51 | 306952 | 4.05 | 4.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 329901 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 331721 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 331720 | |||
| Cablaggio incl.37,40,50 fino al 6.2012 tranne F | ||||
| 54A | 333437 | 150.84 | 184.02 | |
| Set di pezzi frizione (vecchio 331882/83/84) | ||||
| 55 | 332546 | 11.10 | 13.54 | |
| Molla (a) Dh18vb | ||||
| 56 | 334432 | 3.45 | 4.21 | |
| Anello di bloccaggio | ||||
| 57 | 334433 | 3.45 | 4.21 | |
| Set di Spille (6 Pezzi) | ||||
| 58 | 333539 | 8.10 | 9.88 | |
| Tubo termoretraibile | ||||
| 59 | 336090 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 331906 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 983006 | |||
| Cappuccio di protezione per batteria | ||||
| 504 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 323230 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 336471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 336475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 310331 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 306927 | |||
