Qui troverai tutte le parti e i disegni disponibili di “Hikoki DM20V”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

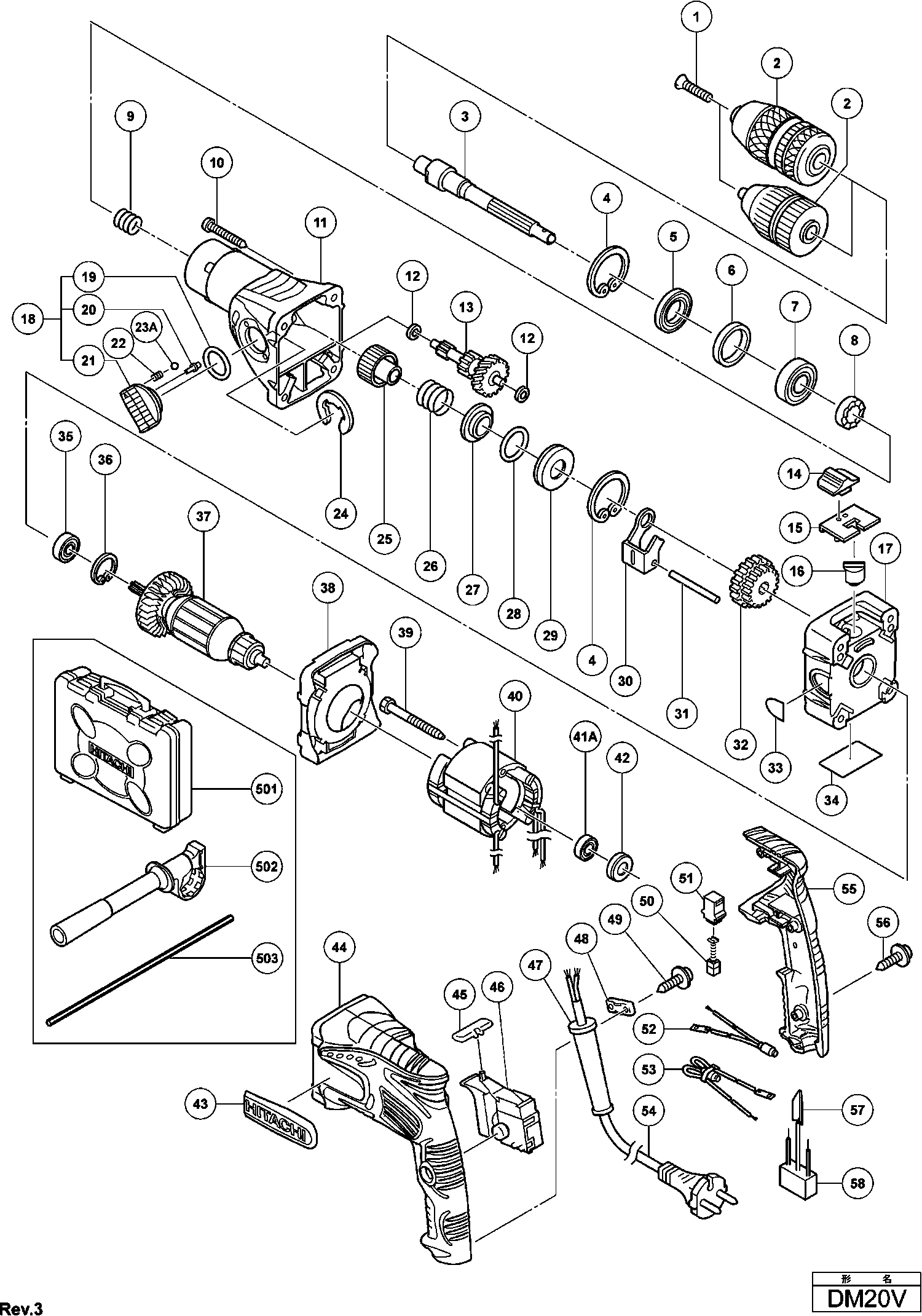

Disegni tecnici di Hikoki DM20V
Elenco parti di Hikoki DM20V
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Secondo ingranaggio | ||||
| *13 | 325340 | 29.15 | 35.56 | |
| Secondo ingranaggio | ||||
| *13 | 325339 | 16.78 | 20.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *2 | 319546 | |||
| STATORE 230V | ||||
| *37 | 360652E | 36.16 | 44.12 | |
| INDOTTO 110 V | ||||
| *37 | 360652C | 33.77 | 41.20 | |
| Statore 230v | ||||
| *40 | 340650E | 15.26 | 18.62 | |
| CAMPO 110 VOLT | ||||
| *40 | 340650C | 14.24 | 17.37 | |
| Restrittore TN19/11/10-3E25 | ||||
| *52 | 321634 | 6.15 | 7.50 | |
| Bobina di soffocamento (marrone) 220v-240v | ||||
| *53 | 322517 | 7.65 | 9.33 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *54 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *54 | 500247Z | 6.18 | 7.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 319546 | |||
| BARRA TOMMY | ||||
| 3 | 325319 | 10.80 | 13.18 | |
| Anello di Sicurezza D35 (10 Pezzi) | ||||
| 4 | 939556 | 10.20 | 12.44 | |
| Guarnizione dell'olio | ||||
| 5 | 971745 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 325335 | |||
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 7 | 6202DD | 6.75 | 8.24 | |
| Cricchetto (a) | ||||
| 8 | 325330 | 4.65 | 5.67 | |
| Molla | ||||
| 9 | 984101 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 10 | 325336 | |||
| Custodia del ingranaggio | ||||
| 11 | 325326 | 14.16 | 17.28 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 12 | 322852 | 1.05 | 1.28 | |
| Secondo ingranaggio | ||||
| 13 | 325340 | 29.15 | 35.56 | |
| Secondo ingranaggio | ||||
| 13 | 325339 | 16.78 | 20.47 | |
| Leva di cambio | ||||
| 14 | 325323 | 1.05 | 1.28 | |
| Copertura | ||||
| 15 | 325324 | 1.05 | 1.28 | |
| Albero di cambio Dv18v | ||||
| 16 | 325322 | 3.15 | 3.84 | |
| Coperchio interno | ||||
| 17 | 325320 | 8.40 | 10.25 | |
| Leva di cambio Dv18v | ||||
| 18 | 322847 | 3.00 | 3.66 | |
| O-ring (s-22) | ||||
| 19 | 306353 | 1.04 | 1.27 | |
| Perno di spostamento Fdv20vb | ||||
| 20 | 322848 | 1.05 | 1.28 | |
| Molla (vedi 984123) | ||||
| 22 | 981328 | 1.05 | 1.28 | |
| Pallina di acciaio D3.5 (10 Pz.) | ||||
| 23A | 335299 | 1.04 | 1.27 | |
| Anello di ritenzione (tipo E) per albero D15 | ||||
| 24 | 323048 | 1.35 | 1.65 | |
| Cricchetto (b) | ||||
| 25 | 325331 | 8.40 | 10.25 | |
| Molla | ||||
| 26 | 325332 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 325333 | |||
| O-RING | ||||
| 28 | 884909 | 1.38 | 1.68 | |
| Manicotto (b) | ||||
| 29 | 325334 | 4.80 | 5.86 | |
| Braccio di Cambio | ||||
| 30 | 322849 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 325321 | |||
| INGRANAGGIO | ||||
| 32 | 325327 | 14.16 | 17.28 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 35 | 608DDM | 5.55 | 6.77 | |
| Rondella elastica | ||||
| 36 | 939553 | 3.60 | 4.39 | |
| STATORE 230V | ||||
| 37 | 360652E | 36.16 | 44.12 | |
| INDOTTO 110 V | ||||
| 37 | 360652C | 33.77 | 41.20 | |
| Guida per ventilatore | ||||
| 38 | 325325 | 1.05 | 1.28 | |
| Vite di taglio a testa esagonale D4x50 | ||||
| 39 | 961672 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 40 | 340650E | 15.26 | 18.62 | |
| CAMPO 110 VOLT | ||||
| 40 | 340650C | 14.24 | 17.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41A | 698VVC | |||
| Anello di gomma (1) | ||||
| 42 | 309929 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 325338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 43A | 325338 | |||
| ALLOGGIAMENTO | ||||
| 44 | 324553 | 26.95 | 32.88 | |
| Pulsante di pressione | ||||
| 45 | 322853 | 1.05 | 1.28 | |
| Interruttore | ||||
| 46 | 325337 | 32.18 | 39.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 953327 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 48 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 49 | 984750 | |||
| Spazzola di carbone (1 paio) | ||||
| 50 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 51 | 955203 | 2.40 | 2.93 | |
| Restrittore TN19/11/10-3E25 | ||||
| 52 | 321634 | 6.15 | 7.50 | |
| BOBINA D'IMPEDENZA BLU 110 V | ||||
| 52 | 322519 | 5.46 | 6.66 | |
| Bobina di soffocamento (marrone) 220v-240v | ||||
| 53 | 322517 | 7.65 | 9.33 | |
| Bobina d'induttanza marrone 110 V | ||||
| 53 | 322518 | 7.14 | 8.71 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 54 | 500461Z | 17.88 | 21.81 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 54 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 54 | 500247Z | 6.18 | 7.54 | |
| Copertura del Manico | ||||
| 55 | 324554 | 14.03 | 17.11 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 56 | 301653 | 1.04 | 1.27 | |
| Morsetto di terra | ||||
| 57 | 992635 | 1.05 | 1.28 | |
| Condensatore (vecchio 930030/991313) | ||||
| 58 | 994273 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 325341 | |||
| MANIGLIA LATERALE | ||||
| 502 | 323050 | 28.53 | 34.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 971670 | |||
