Qui troverai tutte le parti e i disegni disponibili del 'Hikoki DH50SB'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

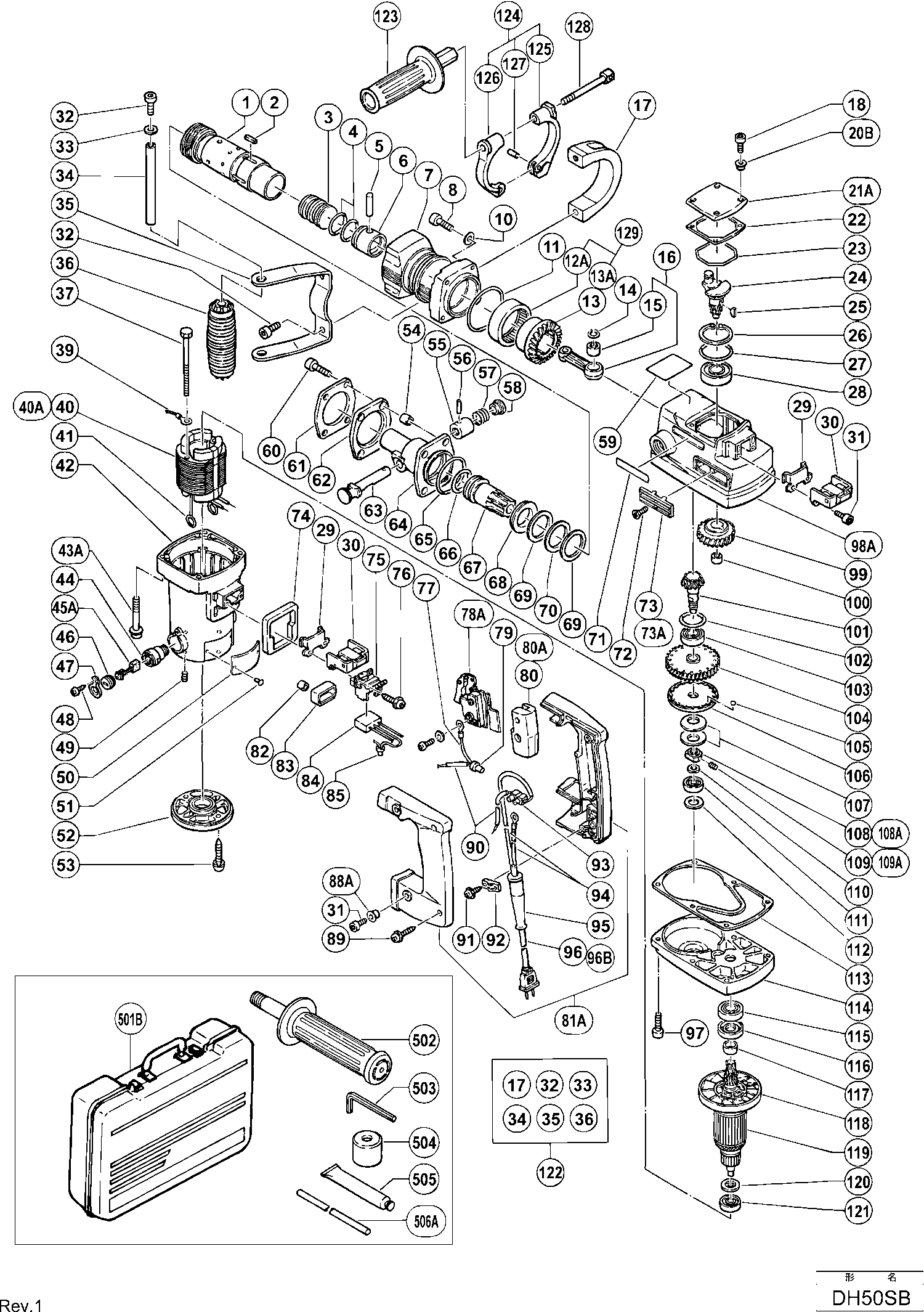

Disegno tecnico del modello Hikoki DH50SB
Elenco parti di ricambio del modello Hikoki DH50SB
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| CILINDRO | ||||
| 1 | 993231 | 239.11 | 291.72 | |
| Cuneo da inserire 3x3x20 | ||||
| 2 | 971750 | 1.05 | 1.28 | |
| Colpitore | ||||
| 3 | 993252 | 46.75 | 57.04 | |
| Anello O (a) | ||||
| 4 | 985773 | 7.95 | 9.70 | |
| SPINA | ||||
| 5 | 955593 | 3.00 | 3.66 | |
| PISTONE | ||||
| 6 | 985772 | 52.53 | 64.08 | |
| Non più disponibile, nessuna sostituzione | ||||
| 7 | 993247 | |||
| Serratura di sigillo Hex. Presa | ||||
| 8 | 993237 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 10 | 949432 | 1.05 | 1.28 | |
| Anello O | ||||
| 11 | 985779 | 2.40 | 2.93 | |
| CUSCINETTO A RULLINI | ||||
| 12A | 327733 | 26.68 | 32.54 | |
| INGRANAGGIO | ||||
| 13 | 985775 | 78.79 | 96.12 | |
| Terzo Pignone | ||||
| 13A | 327736 | 78.79 | 96.12 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 14 | 939542 | 1.50 | 1.83 | |
| Cuscinetto a rullini Nsk Aj50 1203 | ||||
| 15 | 980756 | 10.65 | 12.99 | |
| ASTA CONICA | ||||
| 16 | 985771 | 43.86 | 53.51 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 986960 | |||
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 18 | 983162 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20B | 990146 | |||
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 21A | 991716 | 7.95 | 9.70 | |
| Guarnizione | ||||
| 22 | 980749 | 1.05 | 1.28 | |
| Anello O (s-55) | ||||
| 23 | 980744 | 2.55 | 3.11 | |
| Albero Motore | ||||
| 24 | 985763 | 64.21 | 78.34 | |
| Chiavetta 3X13 | ||||
| 25 | 932815 | 1.35 | 1.65 | |
| Rondella D40 | ||||
| 26 | 948227 | 1.35 | 1.65 | |
| Anello O (b) | ||||
| 27 | 985765 | 1.95 | 2.38 | |
| Cuscinetto a sfere 6204dducmps2s | ||||
| 28 | 6204DD | 9.00 | 10.98 | |
| PIASTRA | ||||
| 29 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 30 | 980727 | 14.10 | 17.20 | |
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 31 | 984509 | 1.05 | 1.28 | |
| Vite esagonale incassata M8x20 (vecchio 949656z 10 | ||||
| 32 | 949656 | 5.55 | 6.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 986963 | |||
| Albero per supporto maniglia | ||||
| 34 | 986962 | 14.03 | 17.11 | |
| Supporto (b) per suppressore di rumore | ||||
| 35 | 986961 | 14.70 | 17.93 | |
| Impugnatura | ||||
| 36 | 944951 | 8.40 | 10.25 | |
| Vite D5x70 | ||||
| 37 | 961400 | 1.04 | 1.27 | |
| Cavo Interno | ||||
| 39 | 986277 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 985471C | |||
| Campo 230-240 Volt (vecchio 985471g) | ||||
| 40A | 985471F | 78.79 | 96.12 | |
| Punto di contatto Portaspazzola | ||||
| 41 | 937623 | 1.04 | 1.27 | |
| ALLOGGIAMENTO | ||||
| 42 | 985435 | 107.94 | 131.68 | |
| Bullone Hd M6x60 | ||||
| 43A | 994085 | 1.65 | 2.01 | |
| Portaspazzole di Carbone | ||||
| 44 | 983362 | 6.45 | 7.87 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 45A | 999071 | 14.40 | 17.57 | |
| Cappuccio della spazzola | ||||
| 46 | 961781 | 2.55 | 3.11 | |
| Tappo posteriore | ||||
| 47 | 981959 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 48 | 958715 | 1.04 | 1.27 | |
| Vite di regolazione esagonale M5x8 | ||||
| 49 | 938477 | 1.05 | 1.28 | |
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 51 | 949510 | 1.04 | 1.27 | |
| Coperchio posteriore | ||||
| 52 | 985437 | 24.61 | 30.03 | |
| Vite da filettatura | ||||
| 53 | 985480 | 1.05 | 1.28 | |
| Rondella | ||||
| 54 | 986892 | 5.25 | 6.40 | |
| Scatola di molla | ||||
| 55 | 993241 | 18.70 | 22.81 | |
| Rullo di ago D4x20 | ||||
| 56 | 943364 | 1.05 | 1.28 | |
| Anello Fermo H25pv | ||||
| 57 | 993242 | 1.65 | 2.01 | |
| Manicotto di arresto | ||||
| 58 | 993243 | 7.95 | 9.70 | |
| Serratura del Sigillo. Vite esagonale M8x30 | ||||
| 60 | 986894 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 61 | 986891 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 986890 | |||
| Perno del leva H65sd | ||||
| 63 | 993240 | 58.44 | 71.29 | |
| Coperchio frontale | ||||
| 64 | 993236 | 253.69 | 309.50 | |
| Anello di gomma | ||||
| 65 | 986896 | 1.65 | 2.01 | |
| Anello O | ||||
| 66 | 986882 | 10.20 | 12.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 993232 | |||
| Rondella dell'ammortizzatore | ||||
| 68 | 993235 | 12.45 | 15.19 | |
| Anello di smorzamento | ||||
| 69 | 993234 | 5.25 | 6.40 | |
| Rondella | ||||
| 70 | 993233 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 957561 | |||
| SEAL LOCK PIATTO VITE M4X12 | ||||
| 72 | 993244 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 980735 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 73A | 991713 | |||
| Guarnizione | ||||
| 74 | 980751 | 1.35 | 1.65 | |
| Portacavo Interno | ||||
| 75 | 985469 | 8.70 | 10.61 | |
| Vite D5x25 (nuova 985620) | ||||
| 76 | 985605 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 983276Z | |||
| Interruttore Div. Martinetti per USA | ||||
| 78A | 992891 | 22.83 | 27.85 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 79 | 959141 | 3.75 | 4.58 | |
| Supporto (anche Vedi 990082) | ||||
| 80 | 981869 | 6.30 | 7.69 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80A | 990082 | |||
| Maniglia per DH50SA e DH50SB (vecchio 993238) | ||||
| 81A | 993254 | 43.86 | 53.51 | |
| Supporto cavo | ||||
| 83 | 985474 | 2.40 | 2.93 | |
| Condensatore (vecchio 930030/991313) | ||||
| 84 | 994273 | 4.29 | 5.23 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 85 | 959140 | 3.30 | 4.03 | |
| Boccola Distanziatrice | ||||
| 88A | 991711 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 89 | 981814 | |||
| Vite rubinetto | ||||
| 91 | 982095 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 92 | 960266 | 1.04 | 1.27 | |
| Morsetto | ||||
| 93 | 938307 | 2.13 | 2.59 | |
| Armatura del cavo D10.7 | ||||
| 95 | 940778 | 2.10 | 2.56 | |
| Non più disponibile, nessuna sostituzione | ||||
| 96 | 500391Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 96B | 500434Z | |||
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 97 | 992803 | 1.05 | 1.28 | |
| Carter Albero a Gomiti | ||||
| 98A | 987020 | 73.01 | 89.08 | |
| Primo Ingranaggio | ||||
| 99 | 985764 | 32.18 | 39.25 | |
| CUSCINETTO A RULLINI | ||||
| 100 | 939299 | 10.65 | 12.99 | |
| INGRANAGGIO | ||||
| 101 | 985770 | 61.33 | 74.82 | |
| Anello O (s-36) | ||||
| 102 | 984483 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 103 | 6202DD | 6.75 | 8.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 104 | 985766 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 105 | 959150 | 1.35 | 1.65 | |
| STRISCIA | ||||
| 106 | 985767 | 37.95 | 46.30 | |
| Molla | ||||
| 107 | 985768 | 2.55 | 3.11 | |
| Dado | ||||
| 108 | 985783 | 7.95 | 9.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108A | 300042 | |||
| Vite di bloccaggio esagonale M5x6 | ||||
| 109 | 962782 | 1.04 | 1.27 | |
| Vite di regolazione esagonale M6x6 | ||||
| 109A | 985033 | 1.05 | 1.28 | |
| Rondella | ||||
| 110 | 944516 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629mc2e | ||||
| 111 | 629MC2 | 4.65 | 5.67 | |
| Rondella | ||||
| 112 | 944525 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 985769 | |||
| Custodia ingranaggio (985762) | ||||
| 114 | 993248 | 50.46 | 61.56 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 115 | 6202VV | 7.05 | 8.60 | |
| Guarnizione dell'olio | ||||
| 116 | 985439 | 10.95 | 13.36 | |
| Manicotto di riduzione | ||||
| 117 | 985438 | 20.76 | 25.33 | |
| GUARNIZIONE | ||||
| 118 | 985482 | 7.35 | 8.97 | |
| ANCORA 115 VOLT (VECCHIO 985472J) | ||||
| 119 | 985472U | 180.81 | 220.59 | |
| ANCORA 220-230 VOLT (VECCHIO 985472G) | ||||
| 119 | 985472E | 160.46 | 195.76 | |
| Anello di polvere | ||||
| 120 | 985436 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 121 | 6200VV | 6.15 | 7.50 | |
| Manico ad arco | ||||
| 122 | 986959 | 78.79 | 96.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 123 | 985477 | |||
| Porta maniglia | ||||
| 124 | 985464 | 20.76 | 25.33 | |
| Porta maniglia | ||||
| 125 | 985475 | 10.95 | 13.36 | |
| Porta maniglia | ||||
| 126 | 985476 | 10.20 | 12.44 | |
| SPINA A RULLO D6X25 (10 PEZZI) | ||||
| 127 | 949747 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 128 | 985465 | |||
| Terzo ingranaggio & Cuscinetto a rullini | ||||
| 129 | 327737 | 105.05 | 128.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501B | 319784 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 956259 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 872422 | |||
| Coperchio antipolvere | ||||
| 504 | 993245 | 6.75 | 8.24 | |
| Grasso (tubo da 30 Grammi) | ||||
| 505 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506A | 971786 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 985374 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 985375 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 985376 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 993230 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 985377 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 985378 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 985383 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 985398 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 985381 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 985382 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 985384 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 985385 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 985386 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 985379 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 985380 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 987013 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620A | 318085 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 621 | 980927 | 73.01 | 89.08 | |
| Kit di servizio DH50SB | ||||
| 622 | 993255 | 122.51 | 149.47 | |
| Kit di servizio DH50SB | ||||
| 622S | 993255 | 122.51 | 149.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 320859 | |||
