Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH50SA1”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

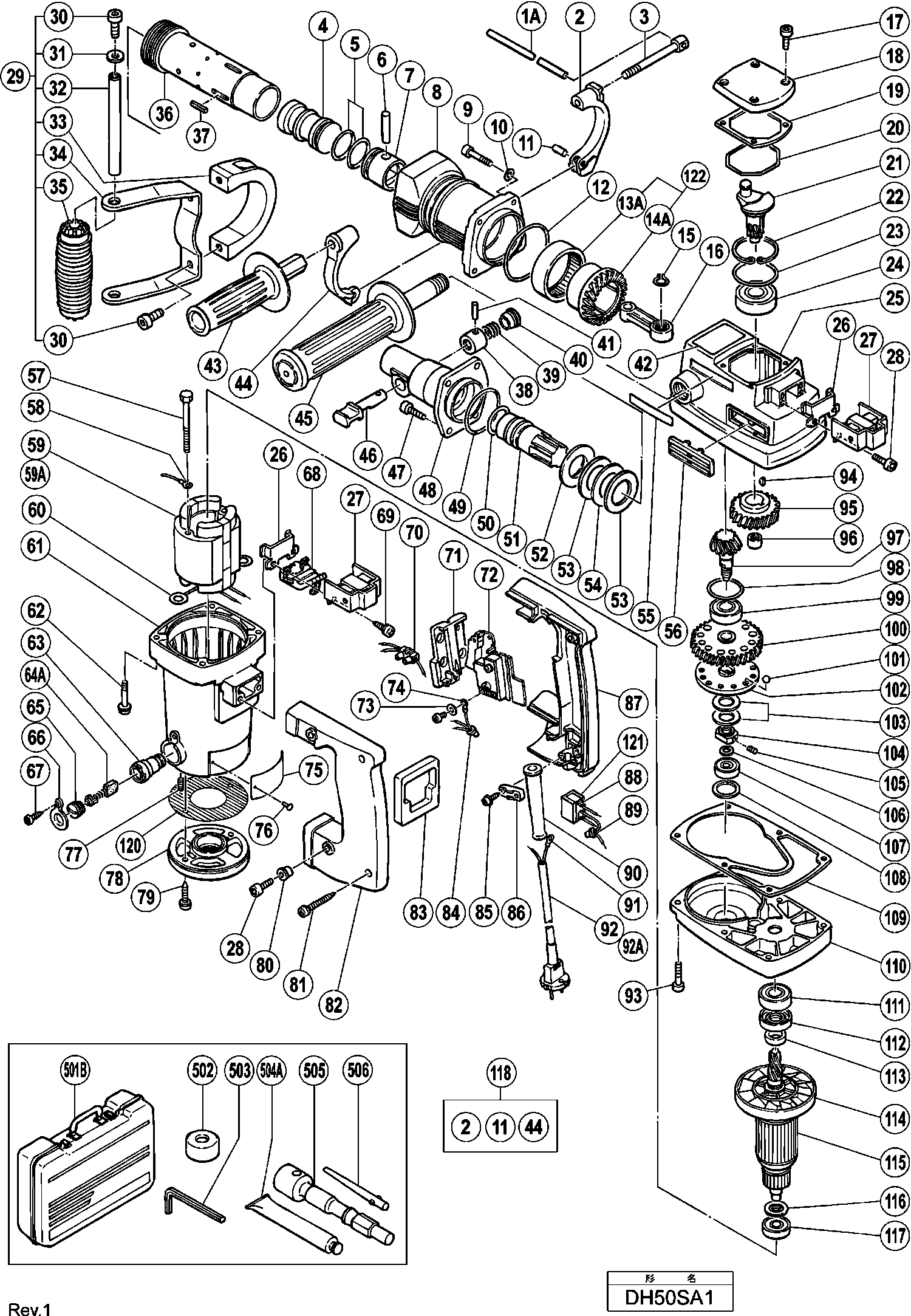

Disegni tecnici di Hikoki DH50SA1
Elenco parti di Hikoki DH50SA1
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1A | 971786 | |||
| Porta maniglia | ||||
| 2 | 985475 | 10.95 | 13.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 985465 | |||
| Colpitore | ||||
| 4 | 993252 | 46.75 | 57.04 | |
| Anello O (a) | ||||
| 5 | 985773 | 7.95 | 9.70 | |
| SPINA | ||||
| 6 | 955593 | 3.00 | 3.66 | |
| PISTONE | ||||
| 7 | 985772 | 52.53 | 64.08 | |
| Non più disponibile, nessuna sostituzione | ||||
| 8 | 993247 | |||
| Serratura di sigillo Hex. Presa | ||||
| 9 | 993237 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 10 | 949432 | 1.05 | 1.28 | |
| SPINA A RULLO D6X25 (10 PEZZI) | ||||
| 11 | 949747 | 4.50 | 5.49 | |
| Anello O | ||||
| 12 | 985779 | 2.40 | 2.93 | |
| CUSCINETTO A RULLINI | ||||
| 13A | 327733 | 26.68 | 32.54 | |
| INGRANAGGIO | ||||
| 14 | 985775 | 78.79 | 96.12 | |
| Terzo Pignone | ||||
| 14A | 327736 | 78.79 | 96.12 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 15 | 939542 | 1.50 | 1.83 | |
| ASTA CONICA | ||||
| 16 | 985771 | 43.86 | 53.51 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 17 | 983162 | 1.05 | 1.28 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 18 | 991716 | 7.95 | 9.70 | |
| Guarnizione | ||||
| 19 | 980749 | 1.05 | 1.28 | |
| Anello O (s-55) | ||||
| 20 | 980744 | 2.55 | 3.11 | |
| Albero Motore | ||||
| 21 | 985763 | 64.21 | 78.34 | |
| Rondella D40 | ||||
| 22 | 948227 | 1.35 | 1.65 | |
| Anello O (b) | ||||
| 23 | 985765 | 1.95 | 2.38 | |
| Cuscinetto a sfere 6204dducmps2s | ||||
| 24 | 6204DD | 9.00 | 10.98 | |
| Carter Albero a Gomiti | ||||
| 25 | 987020 | 73.01 | 89.08 | |
| PIASTRA | ||||
| 26 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 27 | 980727 | 14.10 | 17.20 | |
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 28 | 984509 | 1.05 | 1.28 | |
| Manico ad arco | ||||
| 29 | 986959 | 78.79 | 96.12 | |
| Vite esagonale incassata M8x20 (vecchio 949656z 10 | ||||
| 30 | 949656 | 5.55 | 6.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 986963 | |||
| Albero per supporto maniglia | ||||
| 32 | 986962 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 986960 | |||
| Supporto (b) per suppressore di rumore | ||||
| 34 | 986961 | 14.70 | 17.93 | |
| Impugnatura | ||||
| 35 | 944951 | 8.40 | 10.25 | |
| CILINDRO | ||||
| 36 | 993231 | 239.11 | 291.72 | |
| Cuneo da inserire 3x3x20 | ||||
| 37 | 971750 | 1.05 | 1.28 | |
| Scatola di molla | ||||
| 38 | 993241 | 18.70 | 22.81 | |
| Anello Fermo H25pv | ||||
| 39 | 993242 | 1.65 | 2.01 | |
| Manicotto di arresto | ||||
| 40 | 993243 | 7.95 | 9.70 | |
| Rullo di ago D4x20 | ||||
| 41 | 943364 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 985477 | |||
| Porta maniglia | ||||
| 44 | 985476 | 10.20 | 12.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 956259 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 300043 | |||
| Blocco sigillo Hd. Vite a brugola M8x25 | ||||
| 47 | 985479 | 2.55 | 3.11 | |
| Caso Frontale | ||||
| 48 | 300014 | 186.59 | 227.64 | |
| Anello di gomma | ||||
| 49 | 986896 | 1.65 | 2.01 | |
| Anello O | ||||
| 50 | 986882 | 10.20 | 12.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 300013 | |||
| Rondella dell'ammortizzatore | ||||
| 52 | 993235 | 12.45 | 15.19 | |
| Anello di smorzamento | ||||
| 53 | 993234 | 5.25 | 6.40 | |
| Rondella | ||||
| 54 | 993233 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 957561 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 991713 | |||
| Vite D5x70 | ||||
| 57 | 961400 | 1.04 | 1.27 | |
| Cavo Interno | ||||
| 58 | 986277 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 59 | 985471E | 78.79 | 96.12 | |
| Campo 230-240 Volt (vecchio 985471g) | ||||
| 59A | 985471F | 78.79 | 96.12 | |
| Punto di contatto Portaspazzola | ||||
| 60 | 937623 | 1.04 | 1.27 | |
| ALLOGGIAMENTO | ||||
| 61 | 985435 | 107.94 | 131.68 | |
| Bullone Hd M6x60 | ||||
| 62 | 994085 | 1.65 | 2.01 | |
| Portaspazzole di Carbone | ||||
| 63 | 983362 | 6.45 | 7.87 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 64A | 999071 | 14.40 | 17.57 | |
| Cappuccio della spazzola | ||||
| 65 | 961781 | 2.55 | 3.11 | |
| Tappo posteriore | ||||
| 66 | 981959 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 67 | 958715 | 1.04 | 1.27 | |
| Portacavo Interno | ||||
| 68 | 985469 | 8.70 | 10.61 | |
| Vite D5x25 (nuova 985620) | ||||
| 69 | 985605 | 1.04 | 1.27 | |
| Morsetto | ||||
| 70 | 938307 | 2.13 | 2.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 990082 | |||
| Interruttore Div. Martinetti per USA | ||||
| 72 | 992891 | 22.83 | 27.85 | |
| Anello M4 (10 pezzi) | ||||
| 73 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 983276Z | |||
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 76 | 949510 | 1.04 | 1.27 | |
| Vite di regolazione esagonale M5x8 | ||||
| 77 | 938477 | 1.05 | 1.28 | |
| Coperchio posteriore | ||||
| 78 | 985437 | 24.61 | 30.03 | |
| Vite da filettatura | ||||
| 79 | 985480 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 80 | 991711 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 956636 | |||
| Leva | ||||
| 82 | 983273 | 15.26 | 18.62 | |
| Guarnizione | ||||
| 83 | 980751 | 1.35 | 1.65 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 84 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 86 | 960266 | 1.04 | 1.27 | |
| Leva | ||||
| 87 | 983272 | 16.64 | 20.30 | |
| Condensatore (vecchio 930030/991313) | ||||
| 88 | 994273 | 4.29 | 5.23 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 89 | 959140 | 3.30 | 4.03 | |
| Armatura del cavo D10.7 | ||||
| 90 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 90 | 958049 | 1.04 | 1.27 | |
| Morsetto M4 (iso-rosso) per cavo | ||||
| 91 | 992810 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 500439Z | |||
| Cavo 5m 2 X 1,5 H07rn-f (senza spina) | ||||
| 92A | 500460Z | 37.26 | 45.46 | |
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 93 | 992803 | 1.05 | 1.28 | |
| Chiavetta 3X13 | ||||
| 94 | 932815 | 1.35 | 1.65 | |
| Primo Ingranaggio | ||||
| 95 | 985764 | 32.18 | 39.25 | |
| CUSCINETTO A RULLINI | ||||
| 96 | 939299 | 10.65 | 12.99 | |
| INGRANAGGIO | ||||
| 97 | 985770 | 61.33 | 74.82 | |
| Anello O (s-36) | ||||
| 98 | 984483 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 99 | 6202DD | 6.75 | 8.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 100 | 985766 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 101 | 959150 | 1.35 | 1.65 | |
| STRISCIA | ||||
| 102 | 985767 | 37.95 | 46.30 | |
| Molla | ||||
| 103 | 985768 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 300042 | |||
| Vite di regolazione esagonale M6x6 | ||||
| 105 | 985033 | 1.05 | 1.28 | |
| Rondella | ||||
| 106 | 944516 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 107 | 629VVM | 5.85 | 7.14 | |
| Rondella | ||||
| 108 | 944525 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109 | 985769 | |||
| Custodia ingranaggio (985762) | ||||
| 110 | 993248 | 50.46 | 61.56 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 111 | 6202VV | 7.05 | 8.60 | |
| Guarnizione dell'olio | ||||
| 112 | 985439 | 10.95 | 13.36 | |
| Manicotto di riduzione | ||||
| 113 | 985438 | 20.76 | 25.33 | |
| GUARNIZIONE | ||||
| 114 | 985482 | 7.35 | 8.97 | |
| ANCORA 115 VOLT (VECCHIO 985472J) | ||||
| 115 | 985472U | 180.81 | 220.59 | |
| ANCORA 220-230 VOLT (VECCHIO 985472G) | ||||
| 115 | 985472E | 160.46 | 195.76 | |
| Armatura 240v | ||||
| 115 | 985472F | 160.46 | 195.76 | |
| Anello di polvere | ||||
| 116 | 985436 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 117 | 6200VV | 6.15 | 7.50 | |
| Porta maniglia | ||||
| 118 | 985464 | 20.76 | 25.33 | |
| Rete | ||||
| 120 | 305195 | 37.95 | 46.30 | |
| Gomma | ||||
| 121 | 930153 | 1.04 | 1.27 | |
| Terzo ingranaggio & Cuscinetto a rullini | ||||
| 122 | 327737 | 105.05 | 128.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501B | 319784 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 985468 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 872422 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 504A | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 987018 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 987007 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 986980 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 986981 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 986982 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 986983 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 986984 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 986985 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 986986 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 986987 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 986988 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 986989 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 986990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 986991 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 986992 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 986993 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 986994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 986995 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 986996 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 986997 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 986998 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 986999 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 987000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 987001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 987002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 987003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 987004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 987018 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 987006 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 987007 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 985380 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 987009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 987010 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 987011 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 987012 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 987013 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 987014 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 984028 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 638 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 639A | 318085 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 986947 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 986948 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 986949 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 986952 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 986953 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 986954 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 986950 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 986951 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 305074 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648A | 305074 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 649 | 308471 | 12.75 | 15.56 | |
| Non più disponibile, nessuna sostituzione | ||||
| 650 | 318843 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 320859 | |||
