Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH50MR”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

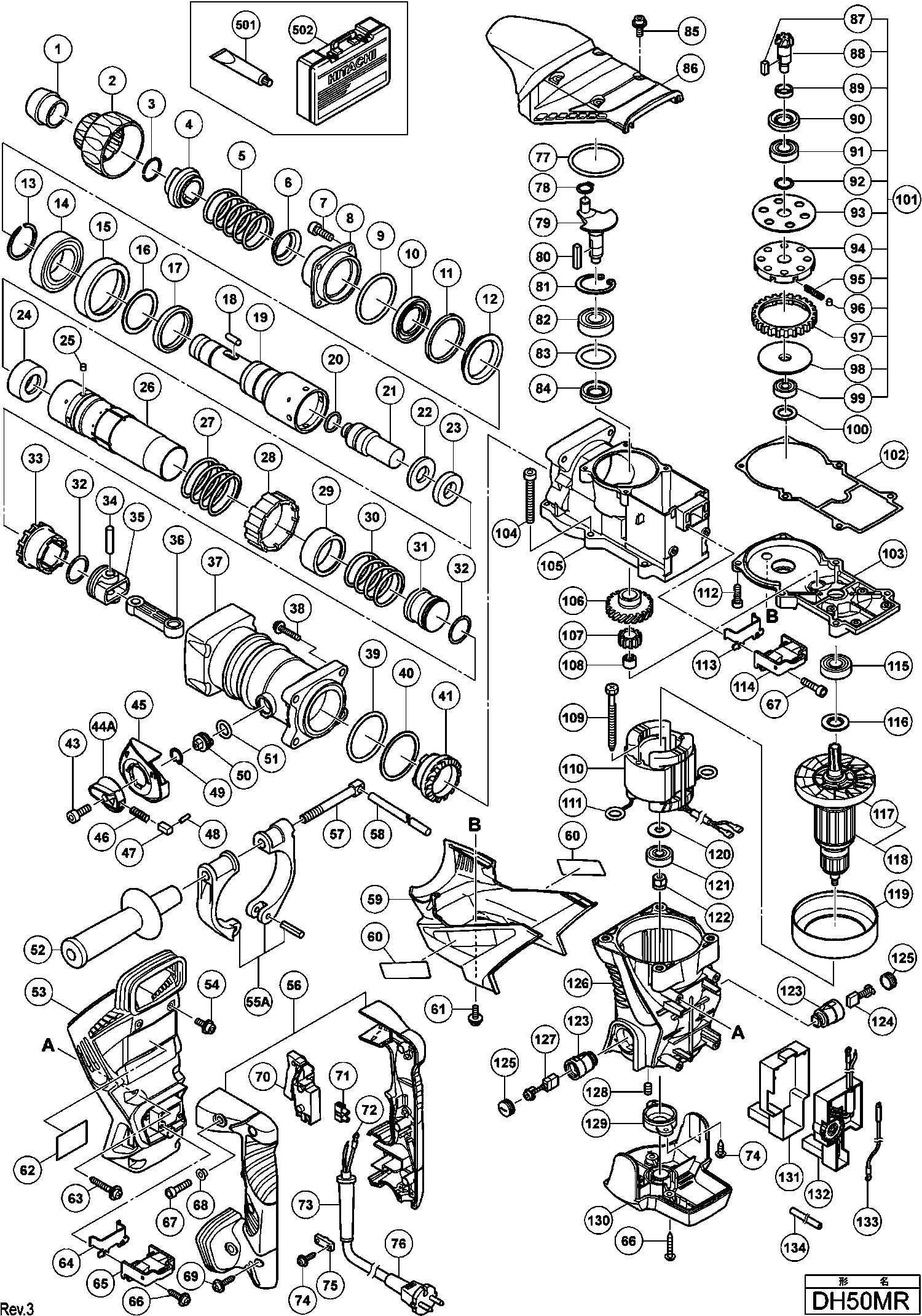

Disegni tecnici di Hikoki DH50MR
Elenco parti di Hikoki DH50MR
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 313415 | |||
| Impugnatura | ||||
| 2 | 328900 | 3.30 | 4.03 | |
| Anello di bloccaggio | ||||
| 3 | 318590 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 328899 | |||
| Rondella elastica | ||||
| 5 | 313419 | 3.00 | 3.66 | |
| Portamolla | ||||
| 6 | 318589 | 4.80 | 5.86 | |
| Blocco sigillo Hd. Vite a brugola M8x25 | ||||
| 7 | 985479 | 2.55 | 3.11 | |
| Caso Frontale | ||||
| 8 | 318587 | 22.83 | 27.85 | |
| Anello-O (s-70) | ||||
| 9 | 878863 | 2.40 | 2.93 | |
| Guarnizione dell'olio | ||||
| 10 | 318588 | 6.45 | 7.87 | |
| Anello in uretano | ||||
| 11 | 318586 | 6.45 | 7.87 | |
| Porta anello in uretano | ||||
| 12 | 318585 | 3.30 | 4.03 | |
| Anello di Ritensione D40 | ||||
| 13 | 318582 | 5.10 | 6.22 | |
| Cuscinetto a sfere 6008cm | ||||
| 14 | 6008CM | 13.80 | 16.84 | |
| CUSCINETTO | ||||
| 15 | 318581 | 25.30 | 30.87 | |
| Anello di bloccaggio | ||||
| 16 | 328884 | 3.30 | 4.03 | |
| Fermo Smorzatore | ||||
| 17 | 328883 | 3.30 | 4.03 | |
| Rullo ad aghi D8x20 | ||||
| 18 | 313421 | 5.25 | 6.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 19 | 328882 | |||
| Anello O | ||||
| 20 | 986104 | 1.05 | 1.28 | |
| Secondo martello | ||||
| 21 | 328885 | 19.94 | 24.32 | |
| Rondella Ammortizzante H25pv | ||||
| 22 | 328886 | 7.65 | 9.33 | |
| Anello di smorzamento | ||||
| 23 | 328887 | 3.30 | 4.03 | |
| Supporto dell'ammortizzatore | ||||
| 24 | 328888 | 12.15 | 14.82 | |
| Spillo Ad Ago D8x6 | ||||
| 25 | 328891 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 26 | 328889 | 116.74 | 142.42 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 27 | 328895 | 4.80 | 5.86 | |
| Manicotto di blocco Cm12y | ||||
| 28 | 318562 | 6.45 | 7.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 29 | 329330 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 328893 | |||
| Colpitore | ||||
| 31 | 328890 | 18.15 | 22.14 | |
| Anello O | ||||
| 32 | 328880 | 4.80 | 5.86 | |
| Fruizione | ||||
| 33 | 328894 | 61.33 | 74.82 | |
| Perno del pistone | ||||
| 34 | 328879 | 4.80 | 5.86 | |
| PISTONE | ||||
| 35 | 328877 | 7.05 | 8.60 | |
| ASTA CONICA | ||||
| 36 | 328878 | 7.05 | 8.60 | |
| Non più disponibile, nessuna sostituzione | ||||
| 37 | 328896 | |||
| Vite a brugola M8x35 | ||||
| 38 | 990083 | 1.05 | 1.28 | |
| Anello O | ||||
| 39 | 985779 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 40 | 328897 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 328898 | |||
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 43 | 983162 | 1.05 | 1.28 | |
| Leva di cambio (vecchio 321309) | ||||
| 44A | 331545 | 3.75 | 4.58 | |
| Porta maniglia | ||||
| 45 | 328901 | 3.30 | 4.03 | |
| Molla | ||||
| 46 | 321310 | 1.65 | 2.01 | |
| Pulsante Spinta | ||||
| 47 | 321311 | 1.65 | 2.01 | |
| Spinotto D2x10 | ||||
| 48 | 321312 | 1.65 | 2.01 | |
| ANELLO DI RITENZIONE | ||||
| 49 | 311229 | 1.05 | 1.28 | |
| Albero del leva | ||||
| 50 | 324934 | 20.49 | 24.99 | |
| Anello O (p-16) | ||||
| 51 | 873095 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 318574 | |||
| Coperchio posteriore | ||||
| 53 | 328928 | 26.26 | 32.04 | |
| Vite a brugola | ||||
| 54 | 998485 | 1.05 | 1.28 | |
| Supporto Maniglia | ||||
| 55A | 331096 | 12.23 | 14.91 | |
| Set di maniglie (a+b) | ||||
| 56 | 328920 | 27.23 | 33.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 57 | 318576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 971786 | |||
| Coperchio inferiore | ||||
| 59 | 328909 | 15.54 | 18.96 | |
| Vite Esagonale Hd M5x12 | ||||
| 61 | 998471 | 1.05 | 1.28 | |
| Vite di battuta (con flangia) D5x30 (nero) | ||||
| 63 | 328707 | 1.05 | 1.28 | |
| PIASTRA | ||||
| 64 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 65 | 980727 | 14.10 | 17.20 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 66 | 305558 | 1.04 | 1.27 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 67 | 990079 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 68 | 991711 | 1.05 | 1.28 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 69 | 307028 | 1.05 | 1.28 | |
| Interruttore (vecchio 992812) | ||||
| 70 | 990941 | 26.40 | 32.21 | |
| Morsetto | ||||
| 71 | 938307 | 2.13 | 2.59 | |
| Morsetto di Connessione | ||||
| 72 | 980063 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 73 | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 75 | 960266 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 76 | 500391Z | |||
| Cilindro O-ring 1.d.69.3mm | ||||
| 77 | 877314 | 1.95 | 2.38 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 78 | 939542 | 1.50 | 1.83 | |
| Albero Motore | ||||
| 79 | 328868 | 46.75 | 57.04 | |
| Chiave 3x3x25 | ||||
| 80 | 328869 | 1.65 | 2.01 | |
| Rondella D40 | ||||
| 81 | 948227 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6204dducmps2s | ||||
| 82 | 6204DD | 9.00 | 10.98 | |
| Anello O (b) | ||||
| 83 | 985765 | 1.95 | 2.38 | |
| Guarnizione dell'olio | ||||
| 84 | 328867 | 4.80 | 5.86 | |
| Vite M5X16 | ||||
| 85 | 994192 | 1.04 | 1.27 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 86 | 328908 | 14.99 | 18.28 | |
| Chiavetta 3x3x8 | ||||
| 87 | 944109 | 1.70 | 2.07 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 328873 | |||
| Anello di distanza AU 43 FF | ||||
| 89 | 328874 | 11.25 | 13.72 | |
| Guarnizione dell'olio | ||||
| 90 | 328867 | 4.80 | 5.86 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 91 | 6202DD | 6.75 | 8.24 | |
| Rondella | ||||
| 92 | 313058 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 93 | 318552 | 6.45 | 7.87 | |
| Porta Ingranaggi | ||||
| 94 | 318554 | 10.20 | 12.44 | |
| Molla (c) | ||||
| 95 | 329095 | 1.65 | 2.01 | |
| Spina ad ago D6x6 Dh40yb/mr | ||||
| 96 | 313057 | 4.20 | 5.12 | |
| Non più disponibile, nessuna sostituzione | ||||
| 97 | 328875 | |||
| Distanziatore M4 | ||||
| 98 | 328876 | 14.30 | 17.45 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 99 | 629VVM | 5.85 | 7.14 | |
| Rondella | ||||
| 100 | 944525 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 328872 | |||
| Guarnizione | ||||
| 102 | 328881 | 3.30 | 4.03 | |
| Copertura dell'ingranaggio | ||||
| 103 | 328916 | 43.86 | 53.51 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 104 | 986940 | 1.05 | 1.28 | |
| Carter del manovella | ||||
| 105 | 328866 | 84.56 | 103.17 | |
| Primo Ingranaggio | ||||
| 106 | 328870 | 29.15 | 35.56 | |
| Secondo ingranaggio | ||||
| 107 | 328871 | 12.15 | 14.82 | |
| CUSCINETTO A RULLINI | ||||
| 108 | 939299 | 10.65 | 12.99 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 109 | 953121 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 110 | 340712E | 96.25 | 117.42 | |
| Connettore del porta spazzole | ||||
| 111 | 958032 | 1.04 | 1.27 | |
| Bullone a testa esagonale Seal Lock M6x22 | ||||
| 112 | 321313 | 1.65 | 2.01 | |
| PIASTRA | ||||
| 113 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 114 | 980727 | 14.10 | 17.20 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 115 | 6202DD | 6.75 | 8.24 | |
| RONDINA | ||||
| 116 | 980700 | 1.04 | 1.27 | |
| Ventola | ||||
| 117 | 318918 | 7.95 | 9.70 | |
| STATORE 230V | ||||
| 118 | 360819E | 198.28 | 241.90 | |
| Indotto 110–115 V | ||||
| 118 | 360819C | 185.13 | 225.86 | |
| Guida per ventilatore | ||||
| 119 | 328917 | 3.30 | 4.03 | |
| Rondella di cuscinetto | ||||
| 120 | 944954 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 121 | 6201VV | 6.45 | 7.87 | |
| Magnete | ||||
| 122 | 301797 | 6.75 | 8.24 | |
| Portaspazzole di carbonio (vecchio 500301) | ||||
| 123 | 980487 | 5.68 | 6.92 | |
| Spazzola di carbone (1 paio) | ||||
| 124 | 999044 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 125 | 940540 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 126 | 328915 | 49.64 | 60.56 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 127 | 999074 | 14.40 | 17.57 | |
| Vite di regolazione esagonale M5x8 | ||||
| 128 | 938477 | 1.05 | 1.28 | |
| Supporto Del Cuscinetto | ||||
| 129 | 328918 | 9.30 | 11.35 | |
| Coperchio Posteriore | ||||
| 130 | 328919 | 12.15 | 14.82 | |
| Custodia (b) Dh50mr | ||||
| 131 | 328914 | 4.80 | 5.86 | |
| Circuito del regolatore 220v-240v | ||||
| 132 | 328913 | 122.51 | 149.47 | |
| REGOLATORE DI VELOCITÀ 110 VOLT | ||||
| 132 | 328911 | 114.40 | 139.57 | |
| Tubo in vinile (i.d.9.5xt0.56x85) | ||||
| 134 | 326541 | 1.65 | 2.01 | |
| Grasso (tubo da 30 Grammi) | ||||
| 501 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 328921 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 601 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 602 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 318085 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 313448 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 313456 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 313449 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 313457 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 313450 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 313451 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 313459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 313452 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 313460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 313453 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 313461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 313454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 313462 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 313463 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 313465 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 955994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 955995 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 955996 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 955997 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 955998 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 955999 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 956000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 956001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 955154 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 955166 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 955155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 955167 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 956002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 956003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 955157 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 955168 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 956004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 956005 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 649 | 955169 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 956006 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 956007 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 956728 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 956743 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 313466 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 313467 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 956009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 313468 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 313469 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 313470 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 313479 | |||
