Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH45SA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

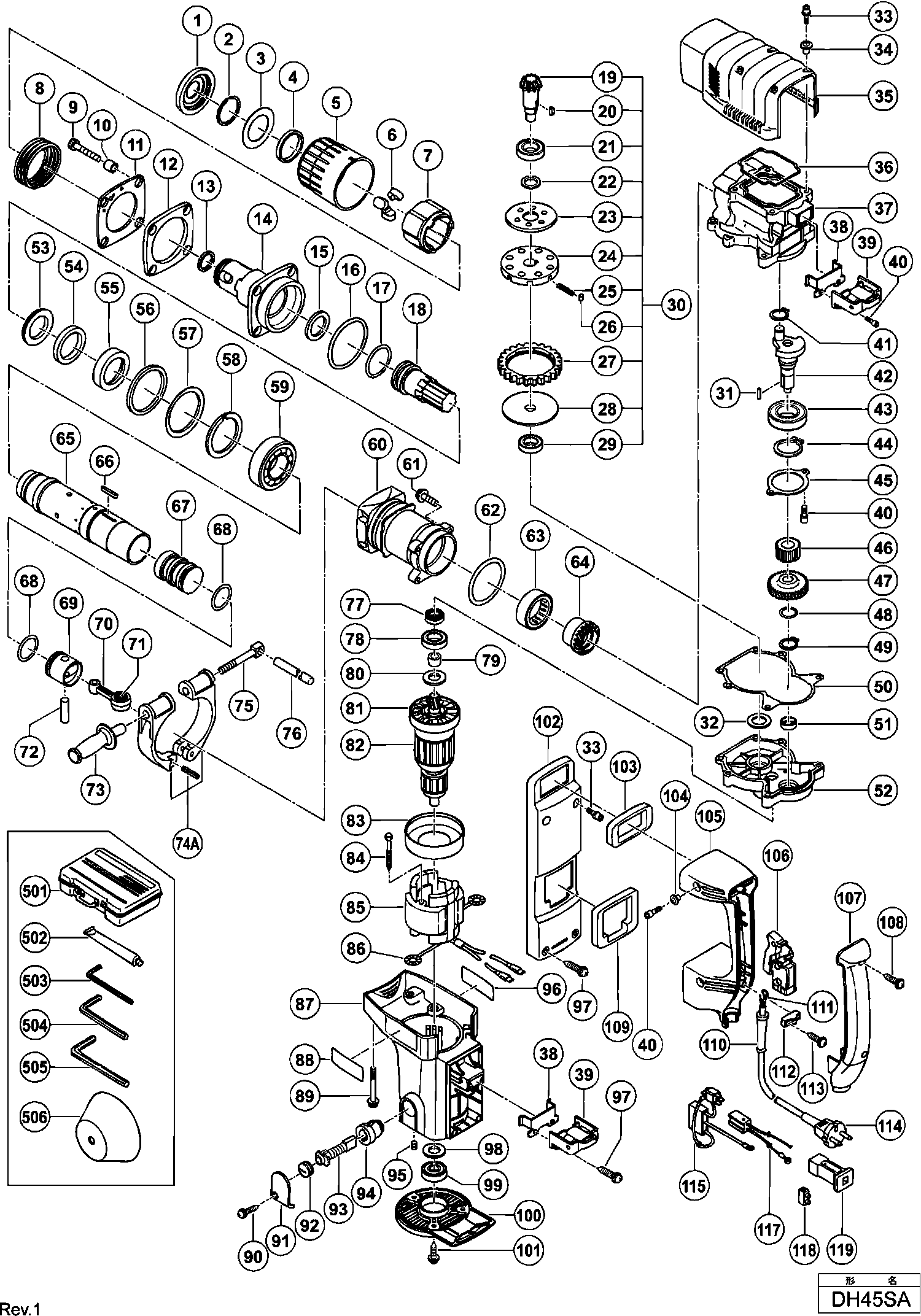

Disegni tecnici di Hikoki DH45SA
Elenco parti di Hikoki DH45SA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Morsetto di Connessione | ||||
| *111 | 980063 | 1.04 | 1.27 | |
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| *114 | 500454Z | 15.54 | 18.96 | |
| Cappuccio anteriore | ||||
| 1 | 318758 | 3.00 | 3.66 | |
| Anello di ritenzione D35 | ||||
| 2 | 318757 | 6.45 | 7.87 | |
| Rondella anteriore (a) | ||||
| 3 | 318756 | 4.80 | 5.86 | |
| Anello ammortizzatore | ||||
| 4 | 318755 | 3.30 | 4.03 | |
| Impugnatura | ||||
| 5 | 318754 | 5.85 | 7.14 | |
| Bullone di bloccaggio | ||||
| 6 | 313069 | 20.49 | 24.99 | |
| Portachiavi a sella | ||||
| 7 | 318752 | 61.33 | 74.82 | |
| Rondella elastica | ||||
| 8 | 318753 | 6.45 | 7.87 | |
| Vite a testa esagonale M8x30 dal 6.1981 | ||||
| 9 | 306437 | 1.35 | 1.65 | |
| Rondella | ||||
| 10 | 986892 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 319075 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 319074 | |||
| Coperchio antipolvere | ||||
| 13 | 318759 | 1.65 | 2.01 | |
| Copertura frontale | ||||
| 14 | 318751 | 201.44 | 245.75 | |
| Ammortizzatore (b) | ||||
| 15 | 318762 | 4.80 | 5.86 | |
| Anello O (1as-60) | ||||
| 16 | 956996 | 3.00 | 3.66 | |
| Anello O | ||||
| 17 | 986882 | 10.20 | 12.44 | |
| Secondo martello | ||||
| 18 | 318743 | 71.50 | 87.23 | |
| Pignone Conico | ||||
| 19 | 318551 | 32.18 | 39.25 | |
| Chiavetta 3x3x8 | ||||
| 20 | 944109 | 1.70 | 2.07 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 21 | 6202DD | 6.75 | 8.24 | |
| Rondella | ||||
| 22 | 313058 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 23 | 318552 | 6.45 | 7.87 | |
| Porta Ingranaggi | ||||
| 24 | 318554 | 10.20 | 12.44 | |
| Molla (c) | ||||
| 25 | 318555 | 7.95 | 9.70 | |
| Spina ad ago D6x6 Dh40yb/mr | ||||
| 26 | 313057 | 4.20 | 5.12 | |
| Secondo ingranaggio | ||||
| 27 | 318553 | 37.95 | 46.30 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 318556 | |||
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 29 | 629VVM | 5.85 | 7.14 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 30 | 318550 | 125.40 | 152.99 | |
| Cuneo TSF 55 | ||||
| 31 | 945072 | 1.35 | 1.65 | |
| Rondella | ||||
| 32 | 944525 | 1.05 | 1.28 | |
| Bullone Nylock (con flangia) M5x16 per USA, CAN | ||||
| 33 | 313082 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 34 | 991711 | 1.05 | 1.28 | |
| Coperchio del carter | ||||
| 35 | 318584 | 21.31 | 26.00 | |
| Guarnizione in gomma | ||||
| 36 | 313084 | 2.55 | 3.11 | |
| Carter del manovella | ||||
| 37 | 318543 | 43.86 | 53.51 | |
| PIASTRA | ||||
| 38 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 39 | 980727 | 14.10 | 17.20 | |
| Vite a brugola M5x16 | ||||
| 40 | 878181 | 1.05 | 1.28 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 41 | 939542 | 1.50 | 1.83 | |
| Albero Motore | ||||
| 42 | 318544 | 43.86 | 53.51 | |
| Cuscinetto a sfere 6205 Dd | ||||
| 43 | 6205DD | 10.35 | 12.63 | |
| Rondella elastica | ||||
| 44 | 965469 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 45 | 318548 | 2.55 | 3.11 | |
| Secondo ingranaggio | ||||
| 46 | 318545 | 13.80 | 16.84 | |
| Primo Ingranaggio | ||||
| 47 | 318546 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 318547 | |||
| Rondella | ||||
| 49 | 967261 | 1.05 | 1.28 | |
| Guarnizione | ||||
| 50 | 318549 | 2.55 | 3.11 | |
| CUSCINETTO A RULLINI | ||||
| 51 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 52 | 318595 | 35.06 | 42.78 | |
| Rondella dell'ammortizzatore | ||||
| 53 | 993235 | 12.45 | 15.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 318745 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 318746 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 318748 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 318747 | |||
| Anello di Ritensione D40 | ||||
| 58 | 318582 | 5.10 | 6.22 | |
| Cuscinetto a sfere 6008cm | ||||
| 59 | 6008CM | 13.80 | 16.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 318749 | |||
| Bullone Nylock (con flangia) M6x35 | ||||
| 61 | 318451 | 1.65 | 2.01 | |
| Anello O | ||||
| 62 | 985779 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 318741 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 318740 | |||
| Cuneo da inserire 3x3x20 | ||||
| 66 | 971750 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 318742 | |||
| Anello O-ring (fpm 710) | ||||
| 68 | 318917 | 6.45 | 7.87 | |
| PISTONE | ||||
| 69 | 985772 | 52.53 | 64.08 | |
| ASTA CONICA | ||||
| 70 | 318557 | 43.86 | 53.51 | |
| Cuscinetto a rullini Nsk Aj50 1203 | ||||
| 71 | 980756 | 10.65 | 12.99 | |
| SPINA | ||||
| 72 | 955593 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 318574 | |||
| Supporto Maniglia | ||||
| 74A | 331096 | 12.23 | 14.91 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75 | 318576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 971786 | |||
| Guarnizione dell'olio | ||||
| 77 | 318596 | 6.45 | 7.87 | |
| Cuscinetto a sfera 6203vvcmps2s | ||||
| 78 | 6203VV | 7.80 | 9.52 | |
| Boccola C10ra per AUS,NZL,GBR,FRG,BEL,ITA,HOL,F | ||||
| 79 | 318597 | 14.03 | 17.11 | |
| Anello di polvere | ||||
| 80 | 318594 | 1.65 | 2.01 | |
| Ventola | ||||
| 81 | 318918 | 7.95 | 9.70 | |
| STATORE 230V | ||||
| 82 | 360526E | 227.43 | 277.46 | |
| Guida per ventilatore | ||||
| 83 | 318633 | 5.85 | 7.14 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 84 | 953121 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 340467E | |||
| Connettore del porta spazzole | ||||
| 86 | 958032 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 318764 | |||
| Bullone Nylock (con flangia) M6x40 | ||||
| 89 | 318570 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 307811 | |||
| Cappuccio della spazzola | ||||
| 91 | 318599 | 3.90 | 4.76 | |
| Cappuccio della spazzola | ||||
| 92 | 940540 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 93 | 999074 | 14.40 | 17.57 | |
| Portaspazzole di carbonio (vecchio 500301) | ||||
| 94 | 980487 | 5.68 | 6.92 | |
| Vite di regolazione esagonale M5x8 | ||||
| 95 | 938477 | 1.05 | 1.28 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 97 | 305558 | 1.04 | 1.27 | |
| Rondella di cuscinetto | ||||
| 98 | 944954 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 99 | 6201VV | 6.45 | 7.87 | |
| Coperchio Posteriore | ||||
| 100 | 318598 | 35.06 | 42.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 303273 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 318750 | |||
| Guarnizione Manicotto (a) | ||||
| 103 | 318572 | 1.65 | 2.01 | |
| Boccola Distanziatrice | ||||
| 104 | 991711 | 1.05 | 1.28 | |
| Maniglia TSC 55 | ||||
| 105 | 318601 | 25.30 | 30.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 106 | 313093 | |||
| Copertura del Manico | ||||
| 107 | 318602 | 24.34 | 29.69 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 108 | 301653 | 1.04 | 1.27 | |
| Guarnizione Manicotto (b) | ||||
| 109 | 318573 | 2.55 | 3.11 | |
| Armatura del cavo D10.7 | ||||
| 110 | 940778 | 2.10 | 2.56 | |
| Morsetto di Connessione | ||||
| 111 | 980063 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 112 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 984750 | |||
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 114 | 500454Z | 15.54 | 18.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 313142 | |||
| SPINA (B) | ||||
| 117 | 318648 | 12.15 | 14.82 | |
| Morsetto | ||||
| 118 | 938307 | 2.13 | 2.59 | |
| PORTA PLUG | ||||
| 119 | 318603 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 318646 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 502 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 315871 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 985721 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 985720 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 985722 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 991330 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 991331 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 985724 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 985723 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 985725 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 991332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 991334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 991333 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 985727 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 985726 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 985728 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 991335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 985730 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 985729 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 985731 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 991336 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 985733 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 985732 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 985734 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 991337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 991338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 985736 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 985735 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 985737 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 991339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 991340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 985739 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 985738 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 985740 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 991341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 985752 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 985753 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 985754 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 985755 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 646 | 992813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 985750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 985751 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 649 | 955994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 955995 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 955996 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 955997 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 955998 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 955999 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 956000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 956001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 955154 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 955166 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 955155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 955167 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 956002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 956003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 955157 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 955168 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 956004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 956005 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 955169 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 956008 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 955163 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 956009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 992814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 674 | 992815 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 992816 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 992817 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 677 | 992818 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 678 | 992819 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 679 | 903901 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 680 | 985756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 681 | 985757 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 682 | 985758 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 683 | 985759 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 684 | 985760 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 685 | 981929 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 686 | 981930 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 687 | 981931 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 688 | 985761 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 689 | 944574 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 690 | 981922 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 691 | 981923 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 692 | 981925 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 693 | 981926 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 694 | 981924 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 695 | 956126 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 696 | 955181 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 697 | 955183 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 698 | 955186 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 700 | 318085 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 701 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 702 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 703 | 320859 | |||
