Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH40SC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

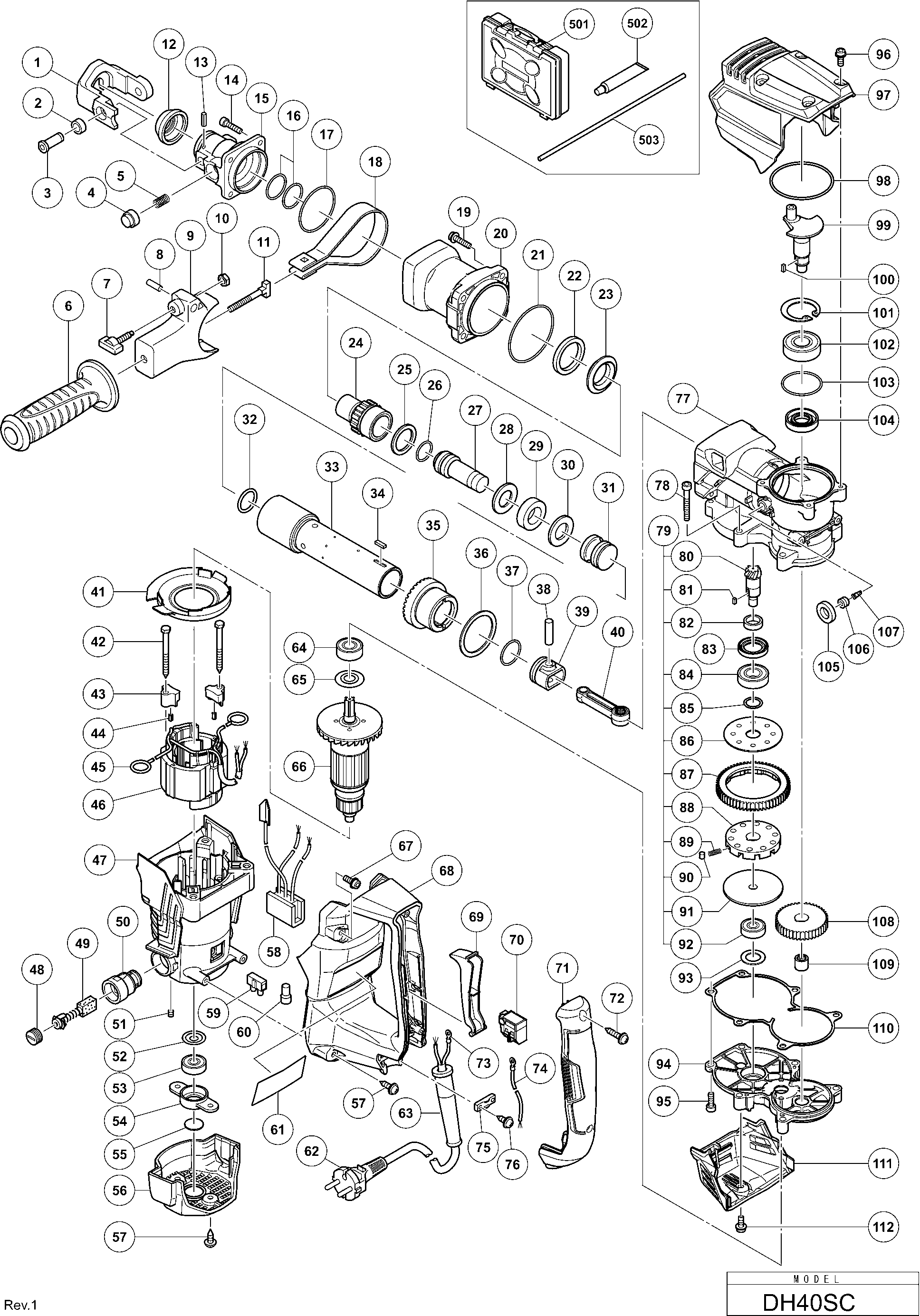

Disegni tecnici di Hikoki DH40SC
Elenco parti di Hikoki DH40SC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| STATOR ASS'Y 110 VOLT | ||||
| *46 | 340963C | 29.15 | 35.56 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| *49 | 999073 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| *49 | 999043 | 4.50 | 5.49 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| *60 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *62 | 500477Z | |||
| Armatura del cavo D10.7 | ||||
| *63 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| *63 | 958049 | 1.04 | 1.27 | |
| ARMATURE 110 VOLT | ||||
| *66 | 361058C | 34.54 | 42.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 371899 | |||
| Piccola gomma (b) | ||||
| 2 | 990134 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 331242 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 331240 | |||
| Molla | ||||
| 5 | 331239 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 330209 | |||
| Bullone ad ali | ||||
| 7 | 337577 | 1.04 | 1.27 | |
| Spina a rullo D2x8 (10 pezzi) | ||||
| 8 | 949859 | 1.20 | 1.46 | |
| Supporto | ||||
| 9 | 371135 | 3.75 | 4.58 | |
| Dado M6 (10pcs) | ||||
| 10 | 949556 | 1.05 | 1.28 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 11 | 331247 | 4.20 | 5.12 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 331243 | |||
| Spina a rullo D4x20 | ||||
| 13 | 991697 | 1.05 | 1.28 | |
| Vite guarnizione M6x25 | ||||
| 14 | 981942 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 371898 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 329061 | |||
| Anello O | ||||
| 17 | 331244 | 1.05 | 1.28 | |
| Banda | ||||
| 18 | 331246 | 3.15 | 3.84 | |
| Vite a brugola M6x25 | ||||
| 19 | 991712 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 371190 | |||
| Anello O (1as-60) | ||||
| 21 | 956996 | 3.00 | 3.66 | |
| Anello di smorzamento | ||||
| 22 | 321843 | 4.80 | 5.86 | |
| Porta driver | ||||
| 23 | 331236 | 5.10 | 6.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 371188 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 25 | 371900 | |||
| Anello O (c) Dh40ma/mb/mr | ||||
| 26 | 313396 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 371183 | |||
| Rondella dell'ammortizzatore | ||||
| 28 | 371163 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 371901 | |||
| Porta ammortizzatore | ||||
| 30 | 371164 | 1.65 | 2.01 | |
| Battitore | ||||
| 31 | 371165 | 3.60 | 4.39 | |
| Anello O | ||||
| 32 | 986104 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 371181 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 371185 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 371186 | |||
| Anello di bloccaggio | ||||
| 36 | 331234 | 1.05 | 1.28 | |
| Anello O | ||||
| 37 | 986104 | 1.05 | 1.28 | |
| Spinotto Dh 38ms | ||||
| 38 | 331221 | 1.05 | 1.28 | |
| PISTONE | ||||
| 39 | 326369 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 371175 | |||
| DRIJFSTANG (OUD 371175) | ||||
| 40A | 376787 | 5.64 | 6.88 | |
| Guida ventilatore | ||||
| 41 | 371172 | 1.05 | 1.28 | |
| Vite tagliente D5x55 | ||||
| 42 | 953174 | 1.04 | 1.27 | |
| Portastatore | ||||
| 43 | 371123 | 1.04 | 1.27 | |
| Boccola in gomma | ||||
| 44 | 338755 | 1.04 | 1.27 | |
| Punto di contatto Portaspazzola | ||||
| 45 | 930703 | 2.40 | 2.93 | |
| STATOR ASS'Y 110 VOLT | ||||
| 46 | 340963C | 29.15 | 35.56 | |
| Montaggio della Scocca Incl. 86,87 | ||||
| 47 | 371174 | 12.60 | 15.37 | |
| Cappuccio della spazzola | ||||
| 48 | 945161 | 1.20 | 1.46 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 49 | 999073 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| 49 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 50 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 51 | 938477 | 1.05 | 1.28 | |
| Anello del Cuscinetto | ||||
| 52 | 958915 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 53 | 629VVM | 5.85 | 7.14 | |
| SUPPORTO DEL CUSCINETTO | ||||
| 54 | 371139 | 1.50 | 1.83 | |
| Sigillo antipolvere | ||||
| 55 | 331547 | 1.88 | 2.29 | |
| Copertura di Coda | ||||
| 56 | 371127 | 2.10 | 2.56 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 57 | 302089 | 1.05 | 1.28 | |
| Soppressore di Rumore (v) | ||||
| 58 | 371177 | 2.10 | 2.56 | |
| Morsetto | ||||
| 59 | 938307 | 2.13 | 2.59 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 60 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 500477Z | |||
| Armatura del cavo D10.7 | ||||
| 63 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 63 | 958049 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 64 | 6201DD | 6.30 | 7.69 | |
| Rondella Antipolvere (b) | ||||
| 65 | 325003 | 1.05 | 1.28 | |
| ARMATURE 110 VOLT | ||||
| 66 | 361058C | 34.54 | 42.14 | |
| Vite M5X16 | ||||
| 67 | 994192 | 1.04 | 1.27 | |
| MANICO | ||||
| 68 | 371129 | 9.15 | 11.16 | |
| GRILLETTO | ||||
| 69 | 371128 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 70 | 371171 | 8.55 | 10.43 | |
| Coprimerella | ||||
| 71 | 371130 | 7.05 | 8.60 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 72 | 307028 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 72A | 301653 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 73 | 980063 | 1.04 | 1.27 | |
| Filo interno | ||||
| 74 | 371149 | 1.05 | 1.28 | |
| MORSETTO DEL CAVO | ||||
| 75 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 984750 | |||
| Carter Albero a Gomiti | ||||
| 77 | 371173 | 24.75 | 30.20 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 78 | 986940 | 1.05 | 1.28 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 79 | 371176 | 42.08 | 51.33 | |
| Pignone Conico | ||||
| 80 | 331211 | 12.45 | 15.19 | |
| Chiavetta 3x3x8 | ||||
| 81 | 944109 | 1.70 | 2.07 | |
| Rondella | ||||
| 82 | 321279 | 8.40 | 10.25 | |
| Guarnizione dell'olio | ||||
| 83 | 313050 | 3.90 | 4.76 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 84 | 6002DD | 7.05 | 8.60 | |
| Rondella | ||||
| 85 | 331213 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 86 | 331214 | 1.05 | 1.28 | |
| Secondo ingranaggio | ||||
| 87 | 331215 | 19.11 | 23.32 | |
| Supporto ingranaggio | ||||
| 88 | 321281 | 17.88 | 21.81 | |
| Molla | ||||
| 89 | 321282 | 1.65 | 2.01 | |
| Rullo ad ago | ||||
| 90 | 331217 | 1.05 | 1.28 | |
| Anello di spaziatura | ||||
| 91 | 331219 | 11.40 | 13.91 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 92 | 629VVM | 5.85 | 7.14 | |
| Anello del Cuscinetto | ||||
| 93 | 331220 | 1.05 | 1.28 | |
| Coperchio del ingranaggio | ||||
| 94 | 371124 | 13.20 | 16.10 | |
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 95 | 992803 | 1.05 | 1.28 | |
| Bullone Hex. Socket (con flangia) M5x18 | ||||
| 96 | 371170 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 371180 | |||
| Coperchio della manovella | ||||
| 97B | 373413 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 877315 | |||
| Albero a gomiti | ||||
| 99 | 371136 | 13.80 | 16.84 | |
| Chiavetta 3x3x8 | ||||
| 100 | 944109 | 1.70 | 2.07 | |
| Rondella D40 | ||||
| 101 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 102 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 103 | 996363 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 321274 | |||
| OIL SEAL (B) (OLD 321274) | ||||
| 104A | 373199 | 1.00 | 1.22 | |
| Imballaggio in feltro (a) | ||||
| 105 | 371178 | 1.04 | 1.27 | |
| Vite a testa | ||||
| 106 | 371179 | 17.46 | 21.30 | |
| VALVOLA | ||||
| 107 | 995396 | 1.80 | 2.20 | |
| Primo ingranaggio | ||||
| 108 | 371162 | 7.05 | 8.60 | |
| Cuscinetto a Rullini | ||||
| 109 | 371169 | 1.20 | 1.46 | |
| Imballaggio di tenuta | ||||
| 110 | 371143 | 1.95 | 2.38 | |
| Cappuccio | ||||
| 111 | 371132 | 1.95 | 2.38 | |
| Vite Esagonale Hd M5x12 | ||||
| 112 | 998471 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 371122 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 502 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 971786 | |||
