Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH40MRY”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

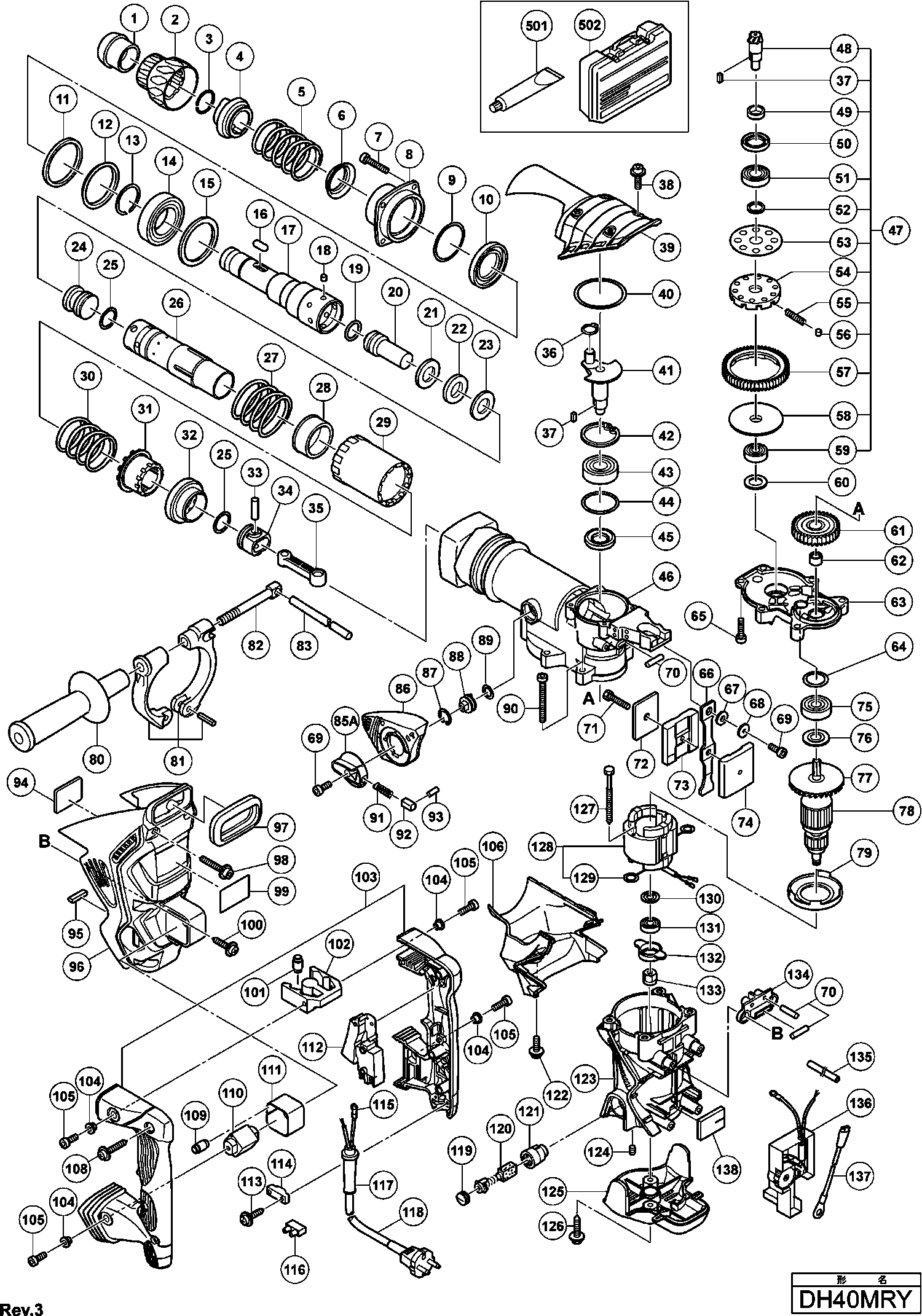

Disegni tecnici di Hikoki DH40MRY
Elenco parti di Hikoki DH40MRY
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio frontale Dh40ma/mb | ||||
| 1 | 321306 | 3.30 | 4.03 | |
| Impugnatura | ||||
| 2 | 321305 | 4.80 | 5.86 | |
| Anello di bloccaggio | ||||
| 3 | 318590 | 1.65 | 2.01 | |
| Gabbia ad aghi Dh18vb | ||||
| 4 | 321304 | 22.83 | 27.85 | |
| Rondella elastica | ||||
| 5 | 321303 | 4.80 | 5.86 | |
| Supporto molla (b) | ||||
| 6 | 321302 | 4.80 | 5.86 | |
| Vite guarnizione M6x25 | ||||
| 7 | 981942 | 1.65 | 2.01 | |
| Caso Frontale | ||||
| 8 | 321300 | 20.49 | 24.99 | |
| Anello O (1as-60) | ||||
| 9 | 956996 | 3.00 | 3.66 | |
| Guarnizione dell'olio | ||||
| 10 | 321301 | 6.45 | 7.87 | |
| Anello di gomma (1) | ||||
| 11 | 325229 | 3.30 | 4.03 | |
| Portanello in uretano | ||||
| 12 | 315868 | 3.30 | 4.03 | |
| Anello di ritenzione D35 | ||||
| 13 | 320850 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6007DD | ||||
| 14 | 6007DD | 14.25 | 17.38 | |
| Rondella di cuscinetto | ||||
| 15 | 321297 | 3.30 | 4.03 | |
| Rullo ad aghi D8x20 | ||||
| 16 | 313421 | 5.25 | 6.40 | |
| Manicotto di ritenzione | ||||
| 17 | 321286 | 128.29 | 156.51 | |
| Spina ad ago D6x6 Dh40yb/mr | ||||
| 18 | 313057 | 4.20 | 5.12 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 19 | 313396 | 4.80 | 5.86 | |
| Secondo martello | ||||
| 20 | 326371 | 14.71 | 17.95 | |
| Anello Ammortizzatore | ||||
| 21 | 321288 | 9.30 | 11.35 | |
| Anello di smorzamento | ||||
| 22 | 321289 | 6.45 | 7.87 | |
| Supporto dell'ammortizzatore | ||||
| 23 | 321290 | 10.20 | 12.44 | |
| Colpitore | ||||
| 24 | 326373 | 13.50 | 16.47 | |
| Anello O | ||||
| 25 | 986104 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 26 | 326372 | 69.99 | 85.38 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 27 | 326470 | 4.80 | 5.86 | |
| Supporto molla (b) | ||||
| 28 | 321293 | 4.80 | 5.86 | |
| Manicotto di blocco Cm12y | ||||
| 29 | 321299 | 8.40 | 10.25 | |
| Molla frizione | ||||
| 30 | 326469 | 3.30 | 4.03 | |
| ACCOPPIAMENTO | ||||
| 31 | 321295 | 43.86 | 53.51 | |
| INGRANAGGIO | ||||
| 32 | 321296 | 58.44 | 71.29 | |
| Perno del pistone | ||||
| 33 | 980708 | 2.40 | 2.93 | |
| PISTONE | ||||
| 34 | 326369 | 3.30 | 4.03 | |
| ASTA CONICA | ||||
| 35 | 326370 | 3.30 | 4.03 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 36 | 939540 | 1.95 | 2.38 | |
| Chiavetta 3x3x8 | ||||
| 37 | 944109 | 1.70 | 2.07 | |
| Vite M5X16 | ||||
| 38 | 994192 | 1.04 | 1.27 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 39 | 326473 | 9.60 | 11.71 | |
| O-RING (S-56) | ||||
| 40 | 317119 | 1.65 | 2.01 | |
| Albero Motore | ||||
| 41 | 326468 | 35.06 | 42.78 | |
| Rondella D40 | ||||
| 42 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 43 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 44 | 996363 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 321274 | |||
| Carter del cilindro | ||||
| 46 | 326467 | 69.99 | 85.38 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 47 | 321277 | 137.09 | 167.25 | |
| Pignone Conico | ||||
| 48 | 321278 | 27.23 | 33.21 | |
| Rondella | ||||
| 49 | 321279 | 8.40 | 10.25 | |
| Guarnizione dell'olio | ||||
| 50 | 313050 | 3.90 | 4.76 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 51 | 6002DD | 7.05 | 8.60 | |
| Rondella | ||||
| 52 | 313058 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 53 | 313053 | 3.60 | 4.39 | |
| Supporto ingranaggio | ||||
| 54 | 321281 | 17.88 | 21.81 | |
| Molla | ||||
| 55 | 321282 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 320343 | |||
| Secondo ingranaggio | ||||
| 57 | 321280 | 28.88 | 35.23 | |
| Anello di distanza AU 43 FF | ||||
| 58 | 321283 | 14.30 | 17.45 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 59 | 629VVM | 5.85 | 7.14 | |
| Rondella | ||||
| 60 | 944525 | 1.05 | 1.28 | |
| Primo Ingranaggio | ||||
| 61 | 321276 | 28.05 | 34.22 | |
| CUSCINETTO A RULLINI | ||||
| 62 | 939299 | 10.65 | 12.99 | |
| Copertura dell'ingranaggio | ||||
| 63 | 326482 | 26.40 | 32.21 | |
| Anello-O (s-32) | ||||
| 64 | 872767 | 1.65 | 2.01 | |
| Bullone a testa esagonale Seal Lock M6x22 | ||||
| 65 | 321313 | 1.65 | 2.01 | |
| Molla a Balia | ||||
| 66 | 326374 | 4.80 | 5.86 | |
| Anello intermedio | ||||
| 67 | 326375 | 1.65 | 2.01 | |
| Rondella | ||||
| 68 | 326477 | 1.65 | 2.01 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 69 | 983162 | 1.05 | 1.28 | |
| Rullino ad aghi | ||||
| 70 | 878418 | 1.65 | 2.01 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 71 | 991690 | 1.05 | 1.28 | |
| Foglio di gomma (b) | ||||
| 72 | 326486 | 1.65 | 2.01 | |
| Peso (b) | ||||
| 73 | 326476 | 12.15 | 14.82 | |
| Peso (a) | ||||
| 74 | 326475 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 75 | 6201DD | 6.30 | 7.69 | |
| Anello di polvere | ||||
| 76 | 302429 | 1.05 | 1.28 | |
| Ventola | ||||
| 77 | 321640 | 6.45 | 7.87 | |
| INDOTTO 110-120 VOLT | ||||
| 78 | 360591U | 122.65 | 149.63 | |
| STATORE 230V | ||||
| 78 | 360591E | 110.83 | 135.21 | |
| Guida per ventilatore | ||||
| 79 | 321320 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 313078 | |||
| Porta manico Dh40ma/mb/yb/fa/mr | ||||
| 81 | 313079 | 16.09 | 19.63 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 82 | 313080 | 11.85 | 14.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 971786 | |||
| Leva di cambio (vecchio 321309) | ||||
| 85A | 331545 | 3.75 | 4.58 | |
| Porta maniglia | ||||
| 86 | 326471 | 3.30 | 4.03 | |
| ANELLO DI RITENZIONE | ||||
| 87 | 311229 | 1.05 | 1.28 | |
| Albero del leva | ||||
| 88 | 321307 | 16.09 | 19.63 | |
| Anello O (p-16) | ||||
| 89 | 873095 | 1.04 | 1.27 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 90 | 986940 | 1.05 | 1.28 | |
| Molla | ||||
| 91 | 321310 | 1.65 | 2.01 | |
| Pulsante Spinta | ||||
| 92 | 321311 | 1.65 | 2.01 | |
| Spinotto D2x10 | ||||
| 93 | 321312 | 1.65 | 2.01 | |
| Foglio di gomma (b) | ||||
| 94 | 326487 | 1.65 | 2.01 | |
| Anello intermedio | ||||
| 95 | 326376 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 96 | 326478 | |||
| Soletta (a) | ||||
| 97 | 326378 | 3.30 | 4.03 | |
| Bullone a testa esagonale (con flangia) M5x35 | ||||
| 98 | 319589 | 1.65 | 2.01 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 100 | 302089 | 1.05 | 1.28 | |
| Ammortizzatore di manico | ||||
| 101 | 310124 | 4.20 | 5.12 | |
| Supporto | ||||
| 102 | 310123 | 11.85 | 14.46 | |
| Set di maniglie (a+b) | ||||
| 103 | 326485 | 18.70 | 22.81 | |
| Boccola Distanziatrice | ||||
| 104 | 991711 | 1.05 | 1.28 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 105 | 991690 | 1.05 | 1.28 | |
| Coperchio inferiore | ||||
| 106 | 326472 | 6.45 | 7.87 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 108 | 307028 | 1.05 | 1.28 | |
| Ammortizzatore di manico | ||||
| 109 | 310124 | 4.20 | 5.12 | |
| ALBERO | ||||
| 110 | 326377 | 4.80 | 5.86 | |
| Supporto | ||||
| 111 | 326479 | 3.30 | 4.03 | |
| Interruttore (vecchio 992812) | ||||
| 112 | 990941 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 114 | 960266 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 115 | 980063 | 1.04 | 1.27 | |
| Morsetto | ||||
| 116 | 938307 | 2.13 | 2.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 117 | 953327 | |||
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 118 | 500454Z | 15.54 | 18.96 | |
| Coperchio della spazzola | ||||
| 119 | 935829 | 1.05 | 1.28 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 120 | 999073 | 14.40 | 17.57 | |
| Portaspazzole di Carbone | ||||
| 121 | 971001 | 6.45 | 7.87 | |
| Vite Esagonale Hd M5x12 | ||||
| 122 | 998471 | 1.05 | 1.28 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 123 | 326481 | 37.95 | 46.30 | |
| Vite di regolazione esagonale M5x8 | ||||
| 124 | 938477 | 1.05 | 1.28 | |
| Coperchio Posteriore | ||||
| 125 | 326483 | 6.45 | 7.87 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 126 | 302089 | 1.05 | 1.28 | |
| Vite tagliente D5x55 | ||||
| 127 | 953174 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 128 | 340680E | 75.90 | 92.60 | |
| INDUTTORE 110 VOLT | ||||
| 128 | 340680C | 70.84 | 86.42 | |
| Punto di contatto Portaspazzola | ||||
| 129 | 930703 | 2.40 | 2.93 | |
| Rondella (a) | ||||
| 130 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 131 | 608VVM | 5.70 | 6.95 | |
| Supporto Del Cuscinetto | ||||
| 132 | 326484 | 4.80 | 5.86 | |
| Magnete | ||||
| 133 | 318721 | 17.60 | 21.47 | |
| PIASTRA DI BASE CPL USA | ||||
| 134 | 326474 | 3.30 | 4.03 | |
| Tubo in vinile (i.d.9.5xt0.56x85) | ||||
| 135 | 326541 | 1.65 | 2.01 | |
| Circuito del regolatore 220v-240v | ||||
| 136 | 326491 | 105.05 | 128.16 | |
| Regolatore di velocità 110 V | ||||
| 136 | 326490 | 103.46 | 126.22 | |
| Cavo interno | ||||
| 137 | 326492 | 3.30 | 4.03 | |
| Copertura | ||||
| 138 | 326488 | 1.65 | 2.01 | |
| Grasso (tubo da 30 Grammi) | ||||
| 501 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 326489 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 601 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 602 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 313448 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 313456 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 313449 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 313457 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 313450 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 313458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313451 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 313459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 313452 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 313460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 313453 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 313461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 313454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 313462 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 313455 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 313463 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 318085 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 313465 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 955994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 955995 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 955996 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 955997 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 955998 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 955999 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 956000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 956001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 955154 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 955166 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 955155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 955167 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 956002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 956003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 955157 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 955168 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 956004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 956005 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 649 | 955169 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 313466 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 313467 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 956009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 313468 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 313469 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 313470 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 313479 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 317341 | |||
