Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH40MR”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

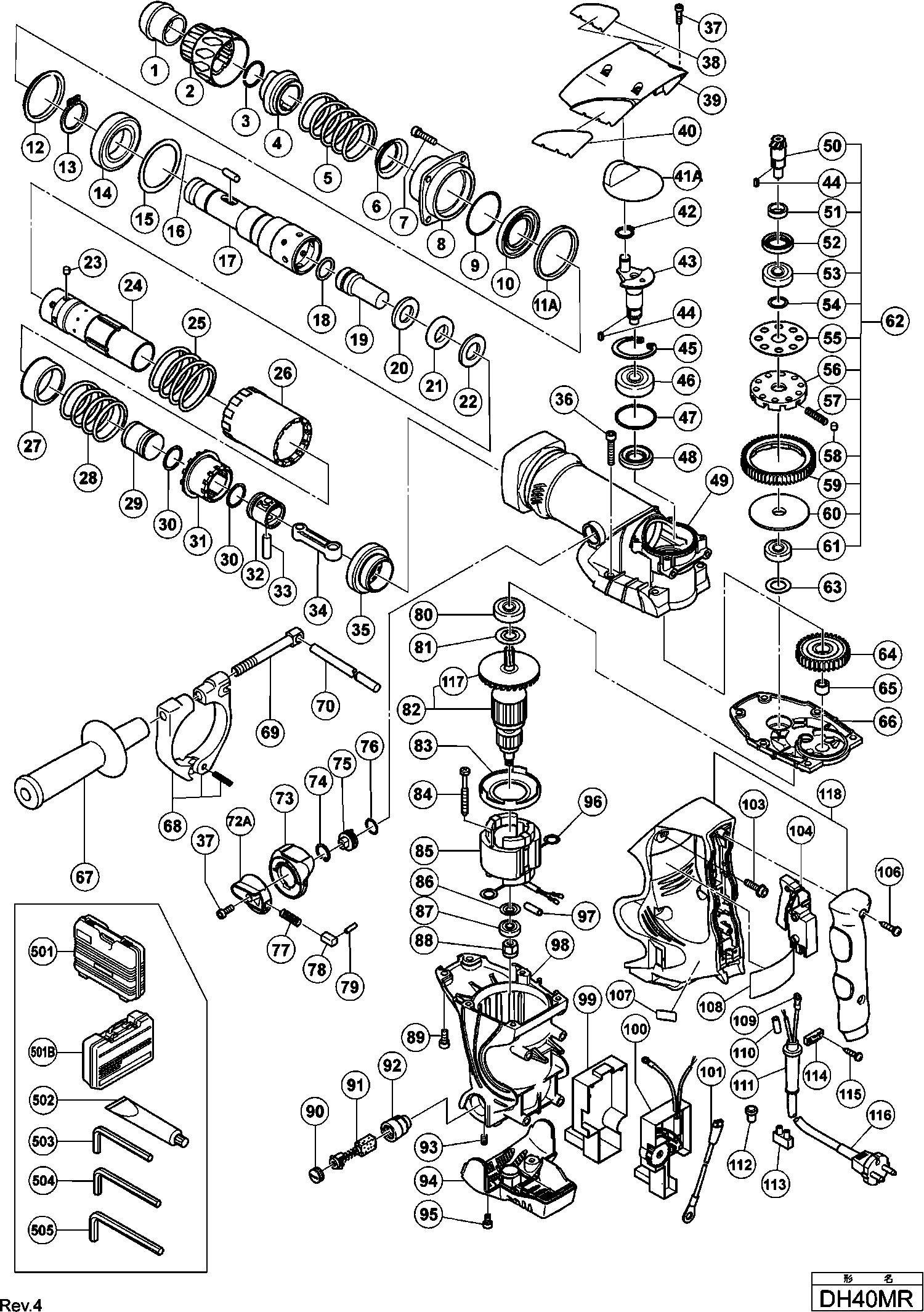

Disegni tecnici di Hikoki DH40MR
Elenco parti di Hikoki DH40MR
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio frontale Dh40ma/mb | ||||
| 1 | 321306 | 3.30 | 4.03 | |
| Impugnatura | ||||
| 2 | 321305 | 4.80 | 5.86 | |
| Anello di bloccaggio | ||||
| 3 | 318590 | 1.65 | 2.01 | |
| Gabbia ad aghi Dh18vb | ||||
| 4 | 321304 | 22.83 | 27.85 | |
| Rondella elastica | ||||
| 5 | 321303 | 4.80 | 5.86 | |
| Supporto molla (b) | ||||
| 6 | 321302 | 4.80 | 5.86 | |
| Vite guarnizione M6x25 | ||||
| 7 | 981942 | 1.65 | 2.01 | |
| Caso Frontale | ||||
| 8 | 321300 | 20.49 | 24.99 | |
| Anello O (1as-60) | ||||
| 9 | 956996 | 3.00 | 3.66 | |
| Guarnizione dell'olio | ||||
| 10 | 321301 | 6.45 | 7.87 | |
| Anello di gomma (1) | ||||
| 11A | 325229 | 3.30 | 4.03 | |
| Portanello in uretano | ||||
| 12 | 315868 | 3.30 | 4.03 | |
| Rondella elastica | ||||
| 13 | 948131 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6007DD | ||||
| 14 | 6007DD | 14.25 | 17.38 | |
| Rondella di cuscinetto | ||||
| 15 | 321297 | 3.30 | 4.03 | |
| Rullo ad aghi D8x20 | ||||
| 16 | 313421 | 5.25 | 6.40 | |
| Manicotto di ritenzione | ||||
| 17 | 321286 | 128.29 | 156.51 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 18 | 313396 | 4.80 | 5.86 | |
| Secondo Martello | ||||
| 19 | 321287 | 20.49 | 24.99 | |
| Anello Ammortizzatore | ||||
| 20 | 321288 | 9.30 | 11.35 | |
| Anello di smorzamento | ||||
| 21 | 321289 | 6.45 | 7.87 | |
| Supporto dell'ammortizzatore | ||||
| 22 | 321290 | 10.20 | 12.44 | |
| Spina ad ago D6x6 Dh40yb/mr | ||||
| 23 | 313057 | 4.20 | 5.12 | |
| CILINDRO | ||||
| 24 | 321291 | 142.86 | 174.29 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 25 | 321298 | 4.80 | 5.86 | |
| Manicotto di blocco Cm12y | ||||
| 26 | 321299 | 8.40 | 10.25 | |
| Supporto molla (b) | ||||
| 27 | 321293 | 4.80 | 5.86 | |
| Molla frizione | ||||
| 28 | 321294 | 4.80 | 5.86 | |
| Colpitore | ||||
| 29 | 321292 | 17.05 | 20.80 | |
| Anello O | ||||
| 30 | 986104 | 1.05 | 1.28 | |
| ACCOPPIAMENTO | ||||
| 31 | 321295 | 43.86 | 53.51 | |
| PISTONE | ||||
| 32 | 321284 | 6.45 | 7.87 | |
| Perno del pistone | ||||
| 33 | 980708 | 2.40 | 2.93 | |
| ASTA CONICA | ||||
| 34 | 321285 | 4.80 | 5.86 | |
| INGRANAGGIO | ||||
| 35 | 321296 | 58.44 | 71.29 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 36 | 986940 | 1.05 | 1.28 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 37 | 983162 | 1.05 | 1.28 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 39 | 321315 | 13.75 | 16.78 | |
| Guarnizione in gomma | ||||
| 41A | 335023 | 1.04 | 1.27 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 42 | 939540 | 1.95 | 2.38 | |
| Albero Motore | ||||
| 43 | 321275 | 55.41 | 67.60 | |
| Chiavetta 3x3x8 | ||||
| 44 | 944109 | 1.70 | 2.07 | |
| Rondella D40 | ||||
| 45 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 46 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 47 | 996363 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 321274 | |||
| Carter del cilindro | ||||
| 49 | 321273 | 110.83 | 135.21 | |
| Pignone Conico | ||||
| 50 | 321278 | 27.23 | 33.21 | |
| Rondella | ||||
| 51 | 321279 | 8.40 | 10.25 | |
| Guarnizione dell'olio | ||||
| 52 | 313050 | 3.90 | 4.76 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 53 | 6002DD | 7.05 | 8.60 | |
| Rondella | ||||
| 54 | 313058 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 55 | 313053 | 3.60 | 4.39 | |
| Supporto ingranaggio | ||||
| 56 | 321281 | 17.88 | 21.81 | |
| Molla | ||||
| 57 | 321282 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 320343 | |||
| Secondo ingranaggio | ||||
| 59 | 321280 | 28.88 | 35.23 | |
| Anello di distanza AU 43 FF | ||||
| 60 | 321283 | 14.30 | 17.45 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 61 | 629VVM | 5.85 | 7.14 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 62 | 321277 | 137.09 | 167.25 | |
| Rondella | ||||
| 63 | 944525 | 1.05 | 1.28 | |
| Primo Ingranaggio | ||||
| 64 | 321276 | 28.05 | 34.22 | |
| CUSCINETTO A RULLINI | ||||
| 65 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 66 | 321319 | 40.84 | 49.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 313078 | |||
| Porta manico Dh40ma/mb/yb/fa/mr | ||||
| 68 | 313079 | 16.09 | 19.63 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 69 | 313080 | 11.85 | 14.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 971786 | |||
| Leva di cambio (vecchio 321309) | ||||
| 72A | 331545 | 3.75 | 4.58 | |
| Porta maniglia | ||||
| 73 | 321308 | 4.80 | 5.86 | |
| ANELLO DI RITENZIONE | ||||
| 74 | 311229 | 1.05 | 1.28 | |
| Albero del leva | ||||
| 75 | 321307 | 16.09 | 19.63 | |
| Anello O (p-16) | ||||
| 76 | 873095 | 1.04 | 1.27 | |
| Molla | ||||
| 77 | 321310 | 1.65 | 2.01 | |
| Pulsante Spinta | ||||
| 78 | 321311 | 1.65 | 2.01 | |
| Spinotto D2x10 | ||||
| 79 | 321312 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 80 | 6201DD | 6.30 | 7.69 | |
| Anello di polvere | ||||
| 81 | 302429 | 1.05 | 1.28 | |
| INDOTTO 110-120 VOLT | ||||
| 82 | 360591U | 122.65 | 149.63 | |
| STATORE 230V | ||||
| 82 | 360591E | 110.83 | 135.21 | |
| Guida per ventilatore | ||||
| 83 | 321320 | 3.30 | 4.03 | |
| Vite tagliente D5x55 | ||||
| 84 | 953174 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | 340542E | |||
| Rondella (a) | ||||
| 86 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 87 | 608VVM | 5.70 | 6.95 | |
| Magnete | ||||
| 88 | 318721 | 17.60 | 21.47 | |
| Bullone a testa esagonale Seal Lock M6x22 | ||||
| 89 | 321313 | 1.65 | 2.01 | |
| Coperchio della spazzola | ||||
| 90 | 935829 | 1.05 | 1.28 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 91 | 999073 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| 91 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 92 | 971001 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 93 | 938477 | 1.05 | 1.28 | |
| Coperchio Posteriore | ||||
| 94 | 321321 | 10.20 | 12.44 | |
| Blocco sigillo Hd. Vite a brugola M5x10 | ||||
| 95 | 877839 | 1.05 | 1.28 | |
| Punto di contatto Portaspazzola | ||||
| 96 | 930703 | 2.40 | 2.93 | |
| Tubo CS 50 EBG | ||||
| 97 | 321322 | 1.65 | 2.01 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 98 | 321318 | 102.16 | 124.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 321317 | |||
| Circuito del regolatore 220v-240v | ||||
| 100 | 321327 | 177.93 | 217.07 | |
| Cavo interno | ||||
| 101 | 317113 | 3.30 | 4.03 | |
| Vite a brugola | ||||
| 103 | 998485 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 104 | 313093 | |||
| Vite per foratura D4x20 con flangia (nero) | ||||
| 106 | 301653 | 1.04 | 1.27 | |
| Terminale M4.0 (10 pezzi) | ||||
| 109 | 930804 | 3.00 | 3.66 | |
| Morsetto di Connessione | ||||
| 109 | 980063 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 110 | 981373 | 1.05 | 1.28 | |
| Armatura del cavo D10.7 | ||||
| 111 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 111 | 958049 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 112 | 959141 | 3.75 | 4.58 | |
| Morsetto | ||||
| 113 | 938307 | 2.13 | 2.59 | |
| MORSETTO DEL CAVO | ||||
| 114 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 984750 | |||
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 116 | 500454Z | 15.54 | 18.96 | |
| Ventola | ||||
| 117 | 321640 | 6.45 | 7.87 | |
| Set Di Maniglie (vecchio 321323) | ||||
| 118 | 335738 | 16.91 | 20.63 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 321325 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501B | 322152 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 502 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 313448 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 313456 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 313449 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 313457 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 313450 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 313458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 313451 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 313459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 313452 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 313453 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 313461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 313454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 313462 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 313455 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 313463 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 313465 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 955994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 955995 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 955996 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 955997 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 955998 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 955999 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 956000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 956001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 955154 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 955166 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 955155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 955167 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 956002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 956003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 955157 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 955168 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 956004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 956005 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 955169 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 956009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 313466 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 649 | 313467 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 313468 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 313469 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 313470 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661A | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 313479 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 318085 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 666 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 667 | 980927 | 73.01 | 89.08 | |
| Kit di servizio Dh 40mr Incl.7,9,11,18,21,30,37,41 | ||||
| 668A | 321715 | 93.36 | 113.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 317341 | |||
