Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH40MEY”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

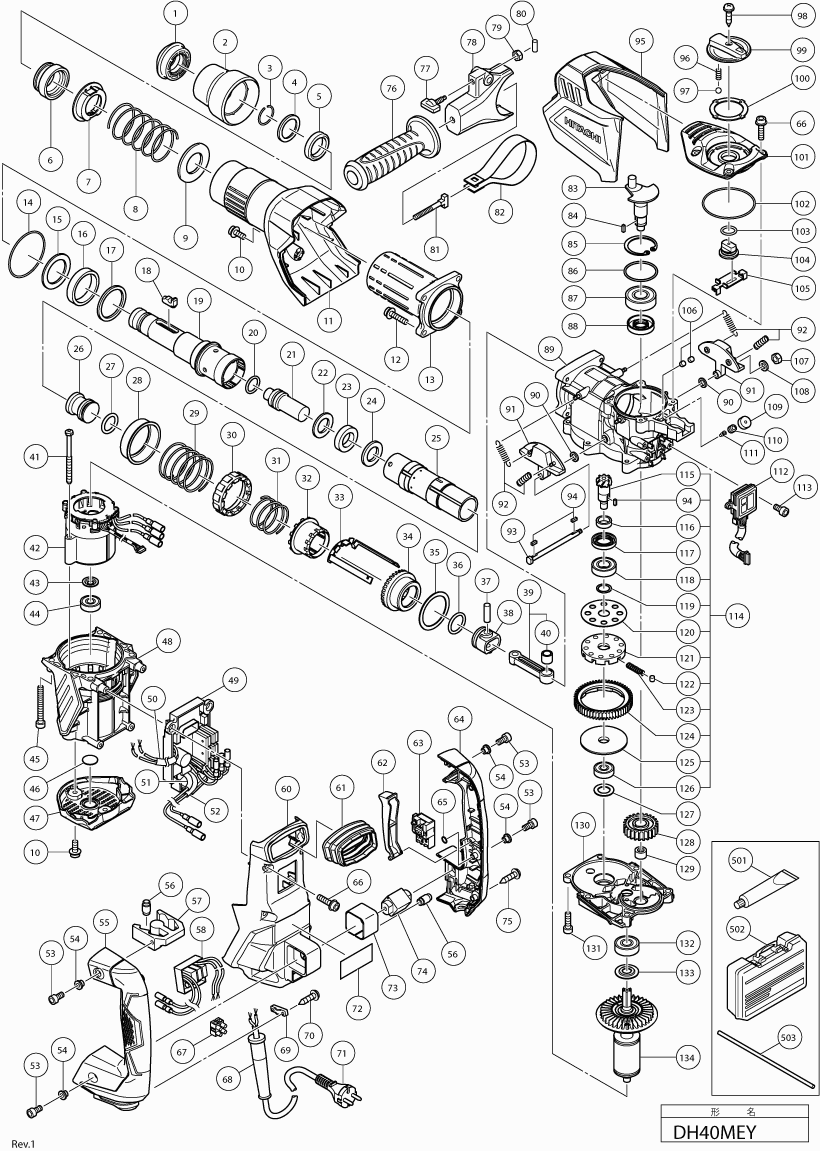

Disegni tecnici di Hikoki DH40MEY
Elenco parti di Hikoki DH40MEY
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| PORTANTE | ||||
| *135 | 339910 | 1.04 | 1.27 | |
| MANICO LATERALE COMPLETO | ||||
| *138 | 376574 | 14.16 | 17.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *139 | 384503 | |||
| Set di sensori stator Pcb 100v-127v | ||||
| *42 | 340884 | 38.50 | 46.97 | |
| Set di sensori stator Pcb 220v-240v | ||||
| *42 | 340885E | 38.50 | 46.97 | |
| Set di filtri PCB 100v-127v | ||||
| *58 | 337585 | 10.35 | 12.63 | |
| Set di filtri PCB 220v-240v | ||||
| *58 | 337586 | 10.35 | 12.63 | |
| Armatura del cavo D10.7 | ||||
| *68 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| *68 | 958049 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *71 | 500439Z | |||
| Copertura del carter della manovella | ||||
| *95B | 337592 | 6.00 | 7.32 | |
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.48 | |
| Impugnatura | ||||
| 2 | 337560 | 2.70 | 3.29 | |
| Anello di bloccaggio | ||||
| 3 | 318590 | 1.65 | 2.01 | |
| Rondella di ritenuta | ||||
| 4 | 337561 | 3.30 | 4.03 | |
| Ammortizzatore di ritenuta (a) | ||||
| 5 | 337559 | 1.05 | 1.28 | |
| Porta blocco bit | ||||
| 6 | 337558 | 7.35 | 8.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 337555 | |||
| Porta molla (a) | ||||
| 7A | 370242 | 10.35 | 12.63 | |
| Molla di ritenuta | ||||
| 8 | 337556 | 1.50 | 1.83 | |
| Portamolla (a) | ||||
| 9 | 337557 | 1.20 | 1.46 | |
| Portamolla (a) | ||||
| 9A | 371145 | 1.04 | 1.27 | |
| Vite Esagonale Hd M5x12 | ||||
| 10 | 998471 | 1.05 | 1.28 | |
| Coperchio della cassa del cilindro | ||||
| 11 | 337553 | 5.55 | 6.77 | |
| Vite a brugola M6x25 | ||||
| 12 | 991712 | 1.05 | 1.28 | |
| Cassa del cilindro | ||||
| 13 | 337552 | 20.49 | 24.99 | |
| Cassa del cilindro | ||||
| 13A | 337552 | 20.49 | 24.99 | |
| Anello O (1as-60) | ||||
| 14 | 956996 | 3.00 | 3.66 | |
| Supporto dell'ammortizzatore di ritenzione | ||||
| 15 | 337549 | 3.90 | 4.76 | |
| Ammortizzatore di ritenzione (b) | ||||
| 16 | 337548 | 1.80 | 2.20 | |
| Rondella dell'ammortizzatore di ritenzione | ||||
| 17 | 337547 | 3.90 | 4.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 337554 | |||
| Blocco Bit | ||||
| 18A | 370654 | 4.95 | 6.04 | |
| Manicotto di ritenzione | ||||
| 19 | 337536 | 43.45 | 53.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 20 | 313396 | 4.80 | 5.86 | |
| Secondo Martello | ||||
| 21 | 337537 | 7.65 | 9.33 | |
| Anello di smorzamento | ||||
| 22 | 337538 | 3.75 | 4.58 | |
| Anello di smorzamento | ||||
| 23 | 321835 | 6.45 | 7.87 | |
| Portaammortizzatore | ||||
| 24 | 337539 | 2.55 | 3.11 | |
| CILINDRO | ||||
| 25 | 337540 | 38.36 | 46.80 | |
| Battitore | ||||
| 26 | 337541 | 8.10 | 9.88 | |
| Anello O | ||||
| 27 | 986104 | 1.05 | 1.28 | |
| Portamolla (b) | ||||
| 28 | 337550 | 2.40 | 2.93 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 29 | 337551 | 1.50 | 1.83 | |
| Manicotto di blocco Cm12y | ||||
| 30 | 331535 | 3.75 | 4.58 | |
| Manicotto di blocco Cm12y | ||||
| 30A | 331535 | 3.75 | 4.58 | |
| Molla della frizione | ||||
| 31 | 337542 | 1.50 | 1.83 | |
| Frizione | ||||
| 32 | 337543 | 19.80 | 24.16 | |
| Cursore (1) | ||||
| 33 | 337544 | 2.40 | 2.93 | |
| INGRANAGGIO CONICO | ||||
| 34 | 337545 | 13.89 | 16.94 | |
| Rondella di spinta | ||||
| 35 | 337546 | 1.05 | 1.28 | |
| Anello O | ||||
| 36 | 986104 | 1.05 | 1.28 | |
| Perno del pistone | ||||
| 37 | 980708 | 2.40 | 2.93 | |
| Spinotto Dh 38ms | ||||
| 37A | 331221 | 1.05 | 1.28 | |
| PISTONE | ||||
| 38 | 326369 | 3.30 | 4.03 | |
| Assieme di biella incl.40 | ||||
| 39 | 337535 | 11.25 | 13.72 | |
| CUSCINETTO A RULLINI | ||||
| 40 | 335303 | 4.35 | 5.31 | |
| Vite tagliente D5x55 | ||||
| 41 | 953174 | 1.04 | 1.27 | |
| Set di sensori stator Pcb 220v-240v | ||||
| 42 | 340885E | 38.50 | 46.97 | |
| Anello del Cuscinetto | ||||
| 43 | 958915 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 44 | 629VVM | 5.85 | 7.14 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 45 | 986940 | 1.05 | 1.28 | |
| Sigillo antipolvere | ||||
| 46 | 333263 | 1.04 | 1.27 | |
| Sigillo antipolvere | ||||
| 46A | 333263 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 337584 | |||
| Copertura della Coda (Vecchio 370002) | ||||
| 47B | 376434 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 337582 | |||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 48A | 370001 | 43.86 | 53.51 | |
| Controller 220v-240v | ||||
| 49 | 337580 | 85.39 | 104.17 | |
| GRUPPO CONTROLLER 110-127 VOLT (VECCHIO 337579) | ||||
| 49A | 371116 | 97.18 | 118.56 | |
| Tubo in vinile L50 | ||||
| 50A | 370074 | 1.04 | 1.27 | |
| Tubo di vinile L55 | ||||
| 51 | 322530 | 1.65 | 2.01 | |
| Tubo in vinile L35 | ||||
| 51A | 370073 | 1.04 | 1.27 | |
| Tubo CS 50 EBG | ||||
| 52 | 321322 | 1.65 | 2.01 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 53 | 991690 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 54 | 991711 | 1.05 | 1.28 | |
| Maniglia (b) | ||||
| 55 | 337590 | 9.90 | 12.08 | |
| Ammortizzatore di manico | ||||
| 56 | 310124 | 4.20 | 5.12 | |
| Supporto | ||||
| 57 | 310123 | 11.85 | 14.46 | |
| Set di filtri PCB 220v-240v | ||||
| 58 | 337586 | 10.35 | 12.63 | |
| Spugna (b) | ||||
| 59 | 338447 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 337573 | |||
| Copertura Posteriore (Vecchio 337573) | ||||
| 60A | 376435 | 8.55 | 10.43 | |
| Soffietti | ||||
| 61 | 337591 | 3.00 | 3.66 | |
| GRILLETTO | ||||
| 62 | 337588 | 1.04 | 1.27 | |
| Interruttore | ||||
| 63 | 337587 | 13.95 | 17.02 | |
| Maniglia (a) | ||||
| 64 | 337589 | 9.90 | 12.08 | |
| Anello O | ||||
| 65 | 320218 | 1.20 | 1.46 | |
| Vite M5X16 | ||||
| 66 | 994192 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 958308Z | |||
| Armatura del cavo D10.7 | ||||
| 68 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 68 | 958049 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 69 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 984750 | |||
| Cavo 4m 2 X 1,0 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 71 | 500465Z | 37.95 | 46.30 | |
| SUPPORTO | ||||
| 73 | 337574 | 1.35 | 1.65 | |
| ALBERO | ||||
| 74 | 326377 | 4.80 | 5.86 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 75 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 330209 | |||
| Bullone ad ali | ||||
| 77 | 337577 | 1.04 | 1.27 | |
| Monte | ||||
| 78 | 337576 | 2.55 | 3.11 | |
| Dado M6 (10pcs) | ||||
| 79 | 949556 | 1.05 | 1.28 | |
| Spina a rullo D2x8 (10 pezzi) | ||||
| 80 | 949859 | 1.20 | 1.46 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 81 | 331247 | 4.20 | 5.12 | |
| Banda | ||||
| 82 | 337575 | 4.95 | 6.04 | |
| Albero Motore | ||||
| 83 | 337531 | 22.00 | 26.84 | |
| Cuneo 3x3x10 | ||||
| 84 | 940533 | 1.20 | 1.46 | |
| Rondella D40 | ||||
| 85 | 948391 | 1.65 | 2.01 | |
| Anello O (s-40) | ||||
| 86 | 996363 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 87 | 6203DD | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 321274 | |||
| PARAOLIO (B) (VECCHIO 321274) | ||||
| 88A | 373199 | 1.00 | 1.22 | |
| Custodia dell'albero | ||||
| 89 | 337530 | 39.88 | 48.65 | |
| Rondella | ||||
| 90 | 337571 | 1.04 | 1.27 | |
| Peso | ||||
| 91 | 337569 | 13.05 | 15.92 | |
| Peso Primavera | ||||
| 92 | 337572 | 1.04 | 1.27 | |
| Albero del peso | ||||
| 93 | 337570 | 5.25 | 6.40 | |
| Chiavetta 3x3x8 | ||||
| 94 | 944109 | 1.70 | 2.07 | |
| Copertura del carter della manovella | ||||
| 95 | 337592 | 6.00 | 7.32 | |
| Molla della leva | ||||
| 96 | 337567 | 1.04 | 1.27 | |
| Pallina di acciaio D4.76 (10 pezzi) | ||||
| 97 | 959149 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 307811 | |||
| Leva del cambio | ||||
| 99 | 337566 | 1.35 | 1.65 | |
| Piastra di guida | ||||
| 100 | 337568 | 1.05 | 1.28 | |
| Copertura della manovella | ||||
| 101 | 337564 | 5.85 | 7.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 877315 | |||
| Anello O | ||||
| 103 | 338312 | 1.20 | 1.46 | |
| Albero del leverismo | ||||
| 104 | 337565 | 1.20 | 1.46 | |
| Piastra di Cambio | ||||
| 105 | 337563 | 1.35 | 1.65 | |
| Feltro (b) | ||||
| 106 | 338315 | 1.04 | 1.27 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 107 | 949555 | 1.05 | 1.28 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 108 | 949424 | 1.05 | 1.28 | |
| Feltro (a) | ||||
| 109 | 338314 | 1.04 | 1.27 | |
| Vite a Cappello | ||||
| 110 | 338313 | 4.50 | 5.49 | |
| VALVOLA | ||||
| 111 | 995396 | 1.80 | 2.20 | |
| Pannello | ||||
| 112 | 337581 | 8.85 | 10.80 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 113 | 983162 | 1.05 | 1.28 | |
| Slip Clutch Ass'y Incl.94,115,116,118-126 | ||||
| 114 | 337533 | 49.36 | 60.22 | |
| Pignone conico | ||||
| 115 | 337534 | 8.10 | 9.88 | |
| Rondella | ||||
| 116 | 321279 | 8.40 | 10.25 | |
| Guarnizione dell'olio | ||||
| 117 | 313050 | 3.90 | 4.76 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 118 | 6002DD | 7.05 | 8.60 | |
| Rondella | ||||
| 119 | 313058 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 120 | 313053 | 3.60 | 4.39 | |
| Supporto ingranaggio | ||||
| 121 | 321281 | 17.88 | 21.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 122 | 320343 | |||
| Rullo ad ago | ||||
| 122A | 331217 | 1.05 | 1.28 | |
| Molla | ||||
| 123 | 321282 | 1.65 | 2.01 | |
| Secondo ingranaggio | ||||
| 124 | 331215 | 19.11 | 23.32 | |
| Anello di distanza AU 43 FF | ||||
| 125 | 321283 | 14.30 | 17.45 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 126 | 629VVM | 5.85 | 7.14 | |
| Rondella | ||||
| 127 | 944525 | 1.05 | 1.28 | |
| Prima velocità | ||||
| 128 | 337532 | 13.05 | 15.92 | |
| CUSCINETTO A RULLINI | ||||
| 129 | 939299 | 10.65 | 12.99 | |
| Coperchio del ingranaggio | ||||
| 130 | 337583 | 22.00 | 26.84 | |
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 131 | 992803 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 132 | 6201DD | 6.30 | 7.69 | |
| Anello di polvere | ||||
| 133 | 302429 | 1.05 | 1.28 | |
| ROTATORE | ||||
| 134 | 337578 | 115.78 | 141.25 | |
| Set di case Includ.47a,48a,135 fino a 9.2015 | ||||
| 136A | 339909 | 48.26 | 58.88 | |
| ASSEMBLAGGIO DI MONTAGGIO | ||||
| 137 | 375324 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 139 | 384503 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 501 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 337594 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 971786 | |||
| FERMAGLIO PER CAVO | ||||
| 504 | 372113 | 1.80 | 2.20 | |
| Grasso per Martello Rotante (60g) | ||||
| 601 | 335782 | 13.50 | 16.47 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 601A | 308471 | 12.75 | 15.56 | |
| Grasso per Martello Rotante (500g) | ||||
| 602 | 335781 | 67.24 | 82.03 | |
| Grasso (barattolo da 500 grammi) | ||||
| 602A | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 313448 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 313452 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 313460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 313454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 318085 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 313465 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 955994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 955995 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 955996 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 955997 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 955998 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 955999 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 956000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 956001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 955154 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 955166 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 955155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 955167 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 956002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 956003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 955168 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 956004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 956005 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 955169 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 313466 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 313467 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 649 | 956009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 313468 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 313469 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 313470 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 313479 | |||
