Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH40MC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

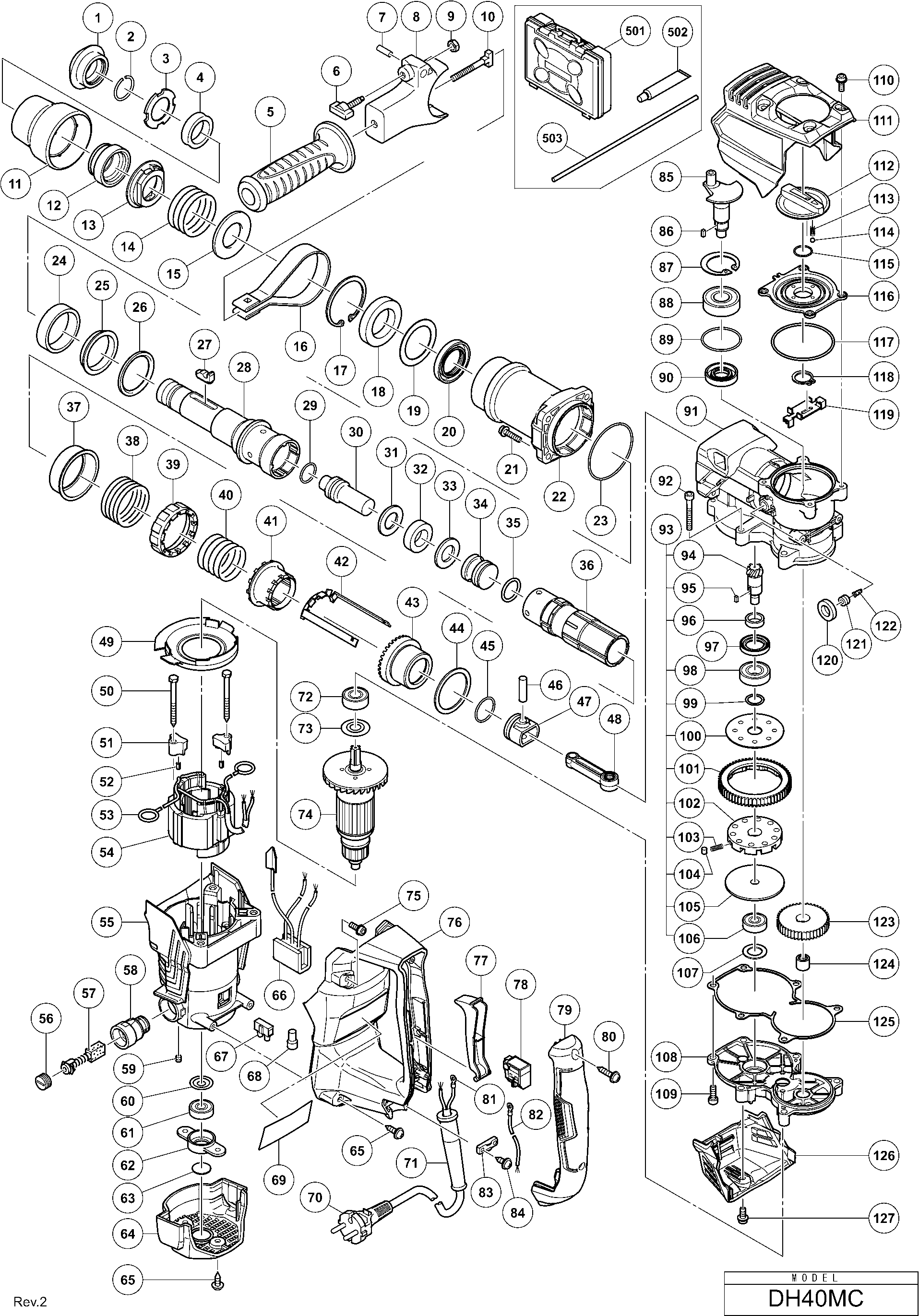

Disegni tecnici di Hikoki DH40MC
Elenco parti di Hikoki DH40MC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio della manovella | ||||
| *111B | 373701 | 7.05 | 8.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *503 | 971786 | |||
| Statore 230v | ||||
| *54 | 340963E | 31.08 | 37.91 | |
| GRUPPO STATORE 110 VOLT | ||||
| *54 | 340963C | 29.15 | 35.56 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| *57 | 999073 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| *57 | 999043 | 4.50 | 5.49 | |
| Bullone ad ali | ||||
| *6 | 337577 | 1.04 | 1.27 | |
| Morsetto | ||||
| *67 | 938307 | 2.13 | 2.59 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| *68 | 959141 | 3.75 | 4.58 | |
| Spina a rullo D2x8 (10 pezzi) | ||||
| *7 | 949859 | 1.20 | 1.46 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| *70 | 500440Z | 20.49 | 24.99 | |
| Armatura del cavo D10.7 | ||||
| *71 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| *71 | 958049 | 1.04 | 1.27 | |
| STATORE 230V | ||||
| *74 | 361058E | 36.71 | 44.79 | |
| INDOTTO 110 VOLT | ||||
| *74 | 361058C | 34.54 | 42.14 | |
| Morsetto di Connessione | ||||
| *81 | 980063 | 1.04 | 1.27 | |
| Dado M6 (10pcs) | ||||
| *9 | 949556 | 1.05 | 1.28 | |
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 371151 | 1.80 | 2.20 | |
| Anello Fermo H25pv | ||||
| 2 | 331540 | 1.88 | 2.29 | |
| Rondella di ritenzione | ||||
| 3 | 371138 | 1.95 | 2.38 | |
| Ammortizzatore di ritenzione (a) | ||||
| 4 | 371152 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 330209 | |||
| Bullone ad ali | ||||
| 6 | 337577 | 1.04 | 1.27 | |
| Spina a rullo D2x8 (10 pezzi) | ||||
| 7 | 949859 | 1.20 | 1.46 | |
| Supporto | ||||
| 8 | 371135 | 3.75 | 4.58 | |
| Dado M6 (10pcs) | ||||
| 9 | 949556 | 1.05 | 1.28 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 10 | 331247 | 4.20 | 5.12 | |
| Impugnatura | ||||
| 11 | 371133 | 3.30 | 4.03 | |
| Porta Blocco Punte | ||||
| 12 | 371157 | 3.60 | 4.39 | |
| Piastra di Spinta | ||||
| 13 | 371159 | 5.10 | 6.22 | |
| Molla di ritenuta | ||||
| 14 | 371167 | 1.04 | 1.27 | |
| Portamolla (a) | ||||
| 15 | 371145 | 1.04 | 1.27 | |
| Banda | ||||
| 16 | 331246 | 3.15 | 3.84 | |
| Anello di ritenzione D55 | ||||
| 17 | 371141 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 6907DD | |||
| Rondella di supporto | ||||
| 19 | 371142 | 1.04 | 1.27 | |
| Guarnizione dell'Olio | ||||
| 20 | 371148 | 2.85 | 3.48 | |
| Vite a brugola M6x25 | ||||
| 21 | 991712 | 1.05 | 1.28 | |
| SCATOLA DEL CILINDRO | ||||
| 22 | 371125 | 10.20 | 12.44 | |
| Anello O (1as-60) | ||||
| 23 | 956996 | 3.00 | 3.66 | |
| Ammortizzatore di ritenzione (b) | ||||
| 24 | 371153 | 1.35 | 1.65 | |
| Manicotto ammortizzatore | ||||
| 25 | 371144 | 1.04 | 1.27 | |
| Rondella ammortizzatore di ritenuta | ||||
| 26 | 371161 | 1.80 | 2.20 | |
| Blocco Bit | ||||
| 27 | 370654 | 4.95 | 6.04 | |
| Manicotto di ritenuta | ||||
| 28 | 371155 | 42.49 | 51.83 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 29 | 313396 | 4.80 | 5.86 | |
| Secondo Martello | ||||
| 30 | 371160 | 7.05 | 8.60 | |
| Rondella dell'ammortizzatore | ||||
| 31 | 371163 | 2.85 | 3.48 | |
| Ammortizzatore | ||||
| 32 | 371316 | 10.95 | 13.36 | |
| Porta ammortizzatore | ||||
| 33 | 371164 | 1.65 | 2.01 | |
| Battitore | ||||
| 34 | 371165 | 3.60 | 4.39 | |
| Anello O | ||||
| 35 | 986104 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 36 | 371156 | 24.06 | 29.36 | |
| Portamolla (b) | ||||
| 37 | 331533 | 5.55 | 6.77 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 38 | 331534 | 3.75 | 4.58 | |
| Manicotto di blocco Cm12y | ||||
| 39 | 331535 | 3.75 | 4.58 | |
| Manicotto di blocco Cm12y | ||||
| 39A | 331535 | 3.75 | 4.58 | |
| Molla della frizione | ||||
| 40 | 371166 | 1.04 | 1.27 | |
| Frizione | ||||
| 41 | 371137 | 1.04 | 1.27 | |
| Cursore (1) | ||||
| 42 | 371147 | 1.95 | 2.38 | |
| INGRANAGGIO CONICO | ||||
| 43 | 371158 | 15.26 | 18.62 | |
| Anello di bloccaggio | ||||
| 44 | 331234 | 1.05 | 1.28 | |
| Anello O | ||||
| 45 | 986104 | 1.05 | 1.28 | |
| Spinotto Dh 38ms | ||||
| 46 | 331221 | 1.05 | 1.28 | |
| PISTONE | ||||
| 47 | 326369 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 371175 | |||
| BIELLA (VECCHIO 371175) | ||||
| 48A | 376787 | 5.64 | 6.88 | |
| Guida ventilatore | ||||
| 49 | 371172 | 1.05 | 1.28 | |
| Vite tagliente D5x55 | ||||
| 50 | 953174 | 1.04 | 1.27 | |
| Portastatore | ||||
| 51 | 371123 | 1.04 | 1.27 | |
| Boccola in gomma | ||||
| 52 | 338755 | 1.04 | 1.27 | |
| Punto di contatto Portaspazzola | ||||
| 53 | 930703 | 2.40 | 2.93 | |
| Statore 230v | ||||
| 54 | 340963E | 31.08 | 37.91 | |
| GRUPPO STATORE 110 VOLT | ||||
| 54 | 340963C | 29.15 | 35.56 | |
| Montaggio della Scocca Incl. 86,87 | ||||
| 55 | 371174 | 12.60 | 15.37 | |
| Cappuccio della spazzola | ||||
| 56 | 945161 | 1.20 | 1.46 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 57 | 999073 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| 57 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 58 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 59 | 938477 | 1.05 | 1.28 | |
| Anello del Cuscinetto | ||||
| 60 | 958915 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 61 | 629VVM | 5.85 | 7.14 | |
| SUPPORTO DEL CUSCINETTO | ||||
| 62 | 371139 | 1.50 | 1.83 | |
| Sigillo antipolvere | ||||
| 63 | 331547 | 1.88 | 2.29 | |
| Copertura di Coda | ||||
| 64 | 371127 | 2.10 | 2.56 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 65 | 302089 | 1.05 | 1.28 | |
| Morsetto | ||||
| 67 | 938307 | 2.13 | 2.59 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 68 | 959141 | 3.75 | 4.58 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 70 | 500440Z | 20.49 | 24.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70A | 500550Z | |||
| Armatura del cavo D10.7 | ||||
| 71 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 71 | 958049 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 72 | 6201DD | 6.30 | 7.69 | |
| Rondella Antipolvere (b) | ||||
| 73 | 325003 | 1.05 | 1.28 | |
| STATORE 230V | ||||
| 74 | 361058E | 36.71 | 44.79 | |
| INDOTTO 110 VOLT | ||||
| 74 | 361058C | 34.54 | 42.14 | |
| Vite M5X16 | ||||
| 75 | 994192 | 1.04 | 1.27 | |
| MANICO | ||||
| 76 | 371129 | 9.15 | 11.16 | |
| GRILLETTO | ||||
| 77 | 371128 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 78 | 371171 | 8.55 | 10.43 | |
| Coprimerella | ||||
| 79 | 371130 | 7.05 | 8.60 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 80 | 307028 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 80A | 301653 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 81 | 980063 | 1.04 | 1.27 | |
| Filo interno | ||||
| 82 | 371149 | 1.05 | 1.28 | |
| MORSETTO DEL CAVO | ||||
| 83 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 984750 | |||
| Albero a gomiti | ||||
| 85 | 371136 | 13.80 | 16.84 | |
| Chiavetta 3x3x8 | ||||
| 86 | 944109 | 1.70 | 2.07 | |
| Rondella D40 | ||||
| 87 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 88 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 89 | 996363 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 321274 | |||
| PARAOLIO (B) (VECCHIO 321274) | ||||
| 90A | 373199 | 1.00 | 1.22 | |
| Carter Albero a Gomiti | ||||
| 91 | 371173 | 24.75 | 30.20 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 92 | 986940 | 1.05 | 1.28 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 93 | 371176 | 42.08 | 51.33 | |
| Pignone Conico | ||||
| 94 | 331211 | 12.45 | 15.19 | |
| Chiavetta 3x3x8 | ||||
| 95 | 944109 | 1.70 | 2.07 | |
| Rondella | ||||
| 96 | 321279 | 8.40 | 10.25 | |
| Guarnizione dell'olio | ||||
| 97 | 313050 | 3.90 | 4.76 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 98 | 6002DD | 7.05 | 8.60 | |
| Rondella | ||||
| 99 | 331213 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 100 | 331214 | 1.05 | 1.28 | |
| Secondo ingranaggio | ||||
| 101 | 331215 | 19.11 | 23.32 | |
| Supporto ingranaggio | ||||
| 102 | 321281 | 17.88 | 21.81 | |
| Molla | ||||
| 103 | 321282 | 1.65 | 2.01 | |
| Rullo ad ago | ||||
| 104 | 331217 | 1.05 | 1.28 | |
| Anello di spaziatura | ||||
| 105 | 331219 | 11.40 | 13.91 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 106 | 629VVM | 5.85 | 7.14 | |
| Anello del Cuscinetto | ||||
| 107 | 331220 | 1.05 | 1.28 | |
| Coperchio del ingranaggio | ||||
| 108 | 371124 | 13.20 | 16.10 | |
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 109 | 992803 | 1.05 | 1.28 | |
| Bullone Hex. Socket (con flangia) M5x18 | ||||
| 110 | 371170 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 371131 | |||
| Coperchio della manovella | ||||
| 112 | 371134 | 6.30 | 7.69 | |
| Leva di commutazione (vecchio 371134) | ||||
| 112A | 381391 | 1.00 | 1.22 | |
| Molla a Leva | ||||
| 113 | 371168 | 1.04 | 1.27 | |
| Pallina di acciaio D4.76 (10 pezzi) | ||||
| 114 | 959149 | 1.04 | 1.27 | |
| O-RING (S-18) | ||||
| 115 | 878885 | 1.05 | 1.28 | |
| SUPPORTO PER ALBERO DEL LEVA | ||||
| 116 | 371126 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 117 | 877315 | |||
| Anello di ritenzione D20 (10 pezzi) | ||||
| 118 | 939547 | 3.90 | 4.76 | |
| Piastra di Cambio | ||||
| 119 | 371146 | 1.04 | 1.27 | |
| Imballaggio in feltro (a) | ||||
| 120 | 371178 | 1.04 | 1.27 | |
| Vite a testa | ||||
| 121 | 371179 | 17.46 | 21.30 | |
| VALVOLA | ||||
| 122 | 995396 | 1.80 | 2.20 | |
| Primo ingranaggio | ||||
| 123 | 371162 | 7.05 | 8.60 | |
| Cuscinetto a Rullini | ||||
| 124 | 371169 | 1.20 | 1.46 | |
| Imballaggio di tenuta | ||||
| 125 | 371143 | 1.95 | 2.38 | |
| Cappuccio | ||||
| 126 | 371132 | 1.95 | 2.38 | |
| Vite Esagonale Hd M5x12 | ||||
| 127 | 998471 | 1.05 | 1.28 | |
| GRUPPO IMPUGNATURA LATERALE NUOVO | ||||
| 128 | 381618 | 12.10 | 14.76 | |
| GRUPPO CARTER ALBERO MOTORE (A) NUOVO | ||||
| 129 | 381617 | 28.27 | 34.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 371122 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 502 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 971786 | |||
