Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH38YE”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

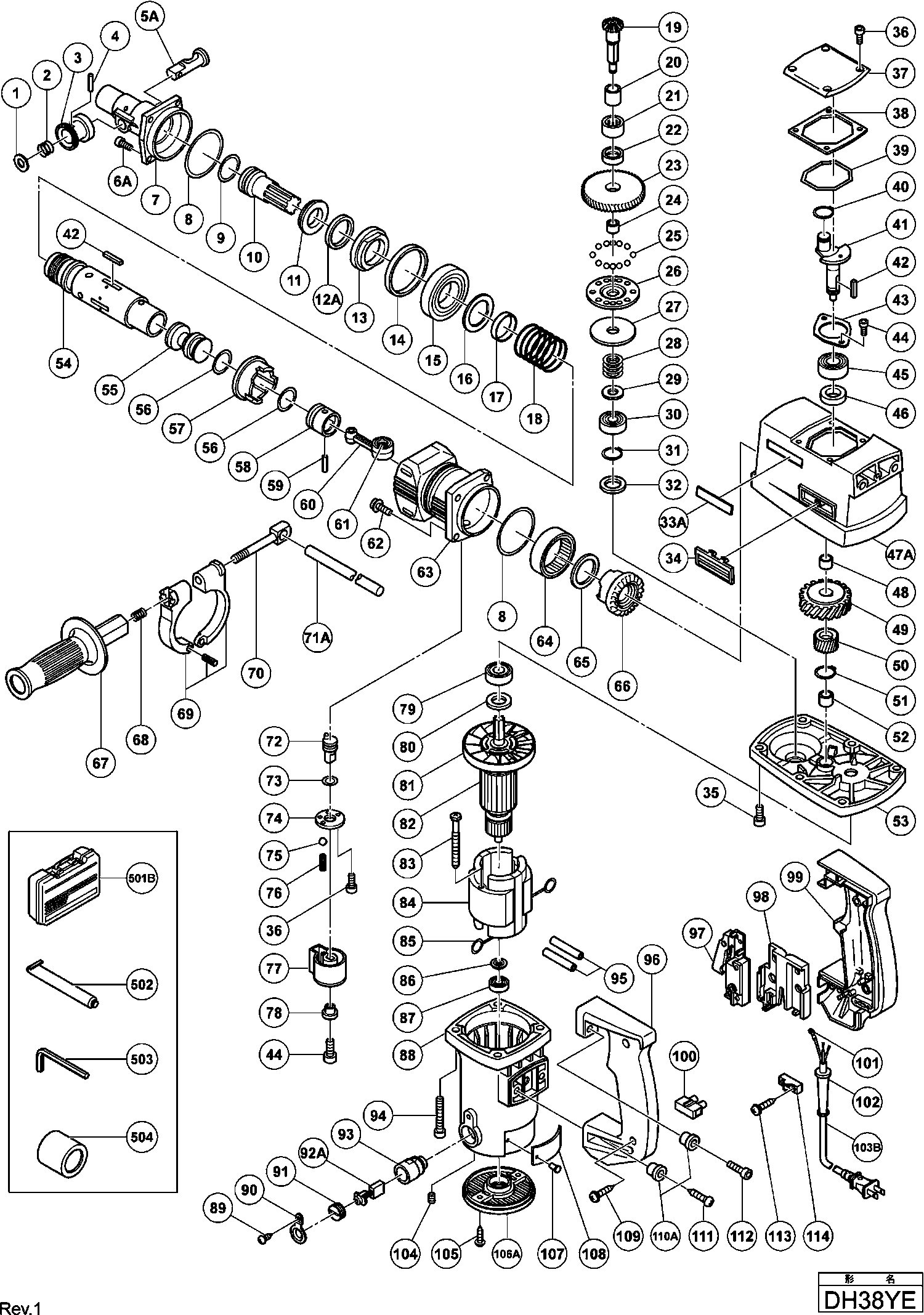

Disegni tecnici di Hikoki DH38YE
Elenco parti di Hikoki DH38YE
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Rondella di arresto | ||||
| 1 | 983242 | 1.05 | 1.28 | |
| Molla fermata (vecchio 980724) | ||||
| 2 | 981937 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 3 | 983241 | 35.06 | 42.78 | |
| Rullo di ago D4x20 | ||||
| 4 | 943364 | 1.05 | 1.28 | |
| Perno del leva H65sd | ||||
| 5A | 985372 | 58.44 | 71.29 | |
| Bullone della guarnizione M7x25 (vecchio 991696) | ||||
| 6A | 993040 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 985397 | |||
| Anello O (1as-60) | ||||
| 8 | 956996 | 3.00 | 3.66 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 9 | 981857 | 5.85 | 7.14 | |
| Secondo martello | ||||
| 10 | 985370 | 93.36 | 113.90 | |
| RONDINA | ||||
| 11 | 981862 | 10.20 | 12.44 | |
| Ammortizzatore Dh 38ya | ||||
| 12A | 322497 | 2.85 | 3.48 | |
| Coperchio del cilindro | ||||
| 13 | 981860 | 26.68 | 32.54 | |
| Anello in uretano | ||||
| 14 | 981859 | 3.00 | 3.66 | |
| Cuscinetto a sfere 6007DD | ||||
| 15 | 6007DD | 14.25 | 17.38 | |
| Anello del cilindro | ||||
| 16 | 981973 | 3.00 | 3.66 | |
| Banda | ||||
| 17 | 981858 | 7.35 | 8.97 | |
| Molla | ||||
| 18 | 981957 | 5.85 | 7.14 | |
| Terzo Pignone | ||||
| 19 | 992796 | 40.84 | 49.82 | |
| BARRA TOMMY | ||||
| 20 | 981850 | 14.71 | 17.95 | |
| Cuscinetto ad aghi Hk2012 (Vecchio 986109) | ||||
| 21 | 981852 | 13.50 | 16.47 | |
| Guarnizione dell'olio | ||||
| 22 | 981851 | 2.55 | 3.11 | |
| Secondo ingranaggio | ||||
| 23 | 992795 | 52.53 | 64.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 992806 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 25 | 959150 | 1.35 | 1.65 | |
| Supporto | ||||
| 26 | 992792 | 7.35 | 8.97 | |
| STRISCIA | ||||
| 27 | 992793 | 4.50 | 5.49 | |
| Molla | ||||
| 28 | 992794 | 7.35 | 8.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 992791 | |||
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 30 | 629VVM | 5.85 | 7.14 | |
| Anello di sicurezza D9 Div. | ||||
| 31 | 992805 | 1.04 | 1.27 | |
| Rondella | ||||
| 32 | 944525 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 991713 | |||
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 35 | 992803 | 1.05 | 1.28 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 36 | 983162 | 1.05 | 1.28 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 37 | 991716 | 7.95 | 9.70 | |
| Guarnizione | ||||
| 38 | 980749 | 1.05 | 1.28 | |
| Anello O (s-55) | ||||
| 39 | 980744 | 2.55 | 3.11 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 40 | 939542 | 1.50 | 1.83 | |
| Albero Motore | ||||
| 41 | 991954 | 40.84 | 49.82 | |
| Cuneo da inserire 3x3x20 | ||||
| 42 | 971750 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 981847 | |||
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 44 | 984509 | 1.05 | 1.28 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 45 | 6203DD | 7.65 | 9.33 | |
| Guarnizione dell'olio | ||||
| 46 | 971745 | 4.50 | 5.49 | |
| Carter della manovella | ||||
| 47A | 991768 | 87.59 | 106.86 | |
| Rondella | ||||
| 48 | 980706 | 8.85 | 10.80 | |
| Primo Ingranaggio | ||||
| 49 | 981845 | 28.19 | 34.39 | |
| Secondo ingranaggio | ||||
| 50 | 981846 | 16.91 | 20.63 | |
| Rondella | ||||
| 51 | 967261 | 1.05 | 1.28 | |
| CUSCINETTO A RULLINI | ||||
| 52 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 53 | 991953 | 49.64 | 60.56 | |
| Cilindro (vecchio 981853z) | ||||
| 54 | 981969 | 172.15 | 210.02 | |
| Colpitore | ||||
| 55 | 981855 | 19.94 | 24.32 | |
| Anello O | ||||
| 56 | 986104 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 981956 | |||
| PISTONE | ||||
| 58 | 981885 | 18.70 | 22.81 | |
| Perno del pistone | ||||
| 59 | 980708 | 2.40 | 2.93 | |
| ASTA CONICA | ||||
| 60 | 980707 | 35.06 | 42.78 | |
| Cuscinetto a rullini Nsk Aj50 1203 | ||||
| 61 | 980756 | 10.65 | 12.99 | |
| Vite a brugola M6x25 | ||||
| 62 | 991712 | 1.05 | 1.28 | |
| Custodia del Cilindro | ||||
| 63 | 991764 | 43.86 | 53.51 | |
| Cuscinetto a rullini M455520 (vecchio 981874) | ||||
| 64 | 993069 | 20.76 | 25.33 | |
| Anello di pressione (vecchio 981955z) | ||||
| 65 | 981955 | 3.00 | 3.66 | |
| INGRANAGGIO | ||||
| 66 | 981954 | 87.59 | 106.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 981870 | |||
| Molla | ||||
| 68 | 672612 | 1.05 | 1.28 | |
| Supporto impugnatura (vecchio 981960z) | ||||
| 69 | 981960 | 19.94 | 24.32 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 70 | 971785 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71A | 971786 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 72 | 981964 | |||
| Anello O (a) (vecchio 981967z) | ||||
| 73 | 981967 | 1.05 | 1.28 | |
| Coperchio dell'asse | ||||
| 74 | 981965 | 3.60 | 4.39 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 75 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 76 | 981966 | 1.05 | 1.28 | |
| Maniglia (vecchio 981963z) | ||||
| 77 | 981963 | 4.50 | 5.49 | |
| Boccola Distanziatrice | ||||
| 78 | 991711 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 79 | 6202VV | 7.05 | 8.60 | |
| RONDINA | ||||
| 80 | 980700 | 1.04 | 1.27 | |
| Guida per ventilatore | ||||
| 81 | 980740 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 981971U | |||
| Vite D5x65 | ||||
| 83 | 960251 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 981970C | |||
| Punto di contatto Portaspazzola | ||||
| 85 | 930703 | 2.40 | 2.93 | |
| RONDINA | ||||
| 86 | 980698 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 87 | 608VVM | 5.70 | 6.95 | |
| ALLOGGIAMENTO | ||||
| 88 | 992790 | 55.41 | 67.60 | |
| Vite a tagliente D4x10 (nero) | ||||
| 89 | 302090 | 1.05 | 1.28 | |
| Tappo posteriore | ||||
| 90 | 981959 | 2.40 | 2.93 | |
| Cappuccio della spazzola | ||||
| 91 | 961781 | 2.55 | 3.11 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 92A | 999073 | 14.40 | 17.57 | |
| Portaspazzole di Carbone | ||||
| 93 | 981586 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 94 | 982411 | |||
| Maniglia TSC 55 | ||||
| 96 | 981867 | 13.80 | 16.84 | |
| Interruttore Div. Martinetti per USA | ||||
| 97 | 992891 | 22.83 | 27.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 990082 | |||
| Maniglia | ||||
| 99 | 981866 | 14.03 | 17.11 | |
| Morsetto | ||||
| 100 | 938307 | 2.13 | 2.59 | |
| Morsetto di Connessione | ||||
| 101 | 980063 | 1.04 | 1.27 | |
| Armatura del cavo D10.7 | ||||
| 102 | 940778 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 103B | 500434Z | |||
| Vite di regolazione esagonale M5x8 | ||||
| 104 | 938477 | 1.05 | 1.28 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 105 | 302089 | 1.05 | 1.28 | |
| Coperchio posteriore (vecchio 981951) | ||||
| 106A | 302323 | 20.76 | 25.33 | |
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 107 | 949510 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109 | 956636 | |||
| Distanziale (vecchio 981868) | ||||
| 110A | 990940 | 1.05 | 1.28 | |
| VITE C M4X35 | ||||
| 111 | 992802 | 1.05 | 1.28 | |
| Vite di Bloccaggio con Testa Esagonale M6x25 | ||||
| 112 | 987707 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 114 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501B | 317657 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 502 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 985373 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 985376 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 985374 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 985375 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 985377 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 985378 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 985379 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 985383 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 985381 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 985382 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 985384 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 985385 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 985386 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 984029 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 985380 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 985388 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 955169 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621A | 318085 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 944477 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 623 | 980927 | 73.01 | 89.08 | |
| Non più disponibile, nessuna sostituzione | ||||
| 624A | 985491 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 625 | 308471 | 12.75 | 15.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 320859 | |||
