Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH38SS”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

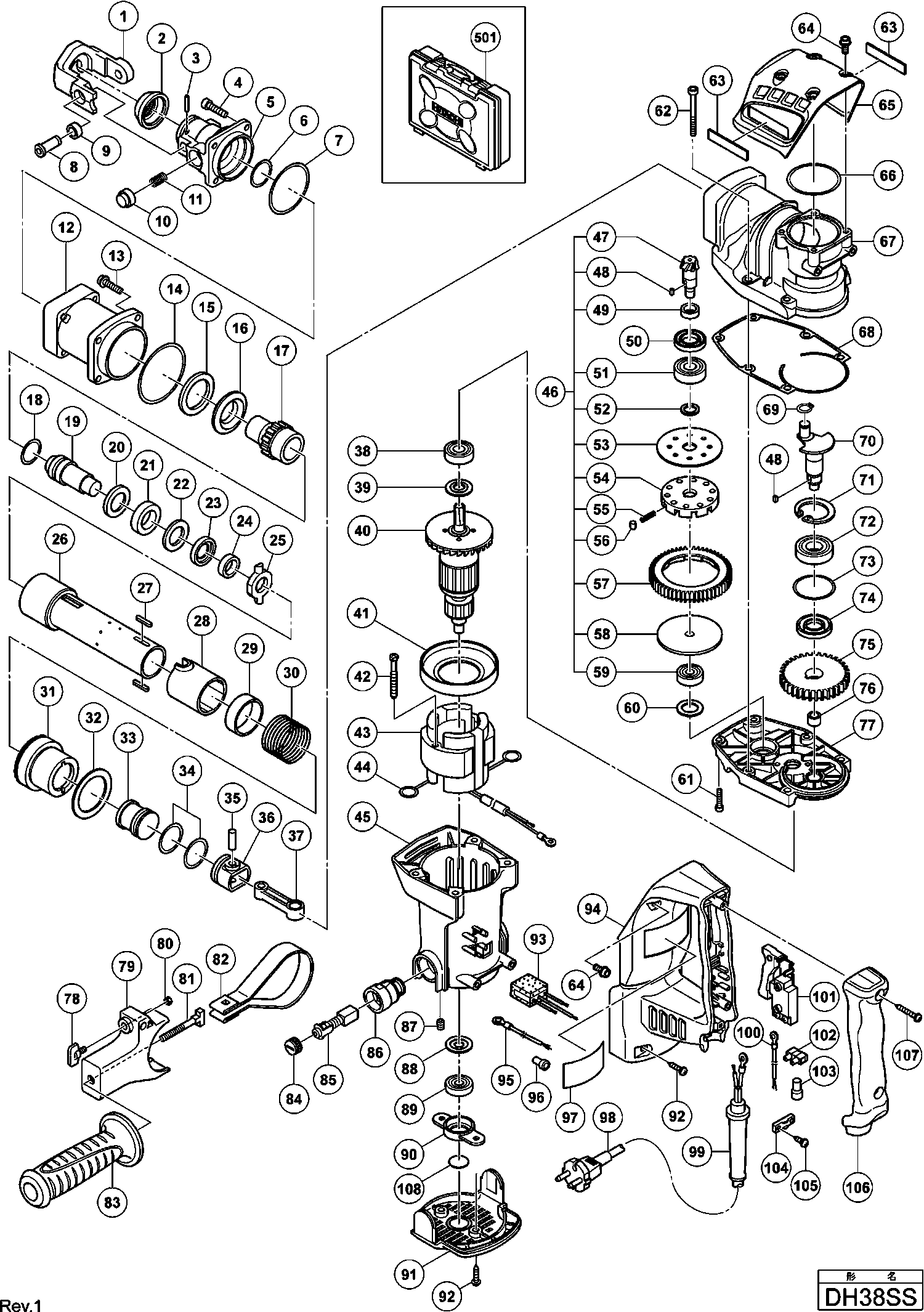

Disegni tecnici di Hikoki DH38SS
Elenco parti di Hikoki DH38SS
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 331241 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 331243 | |||
| Spina a rullo D4x20 | ||||
| 3 | 991697 | 1.05 | 1.28 | |
| Vite guarnizione M6x25 | ||||
| 4 | 981942 | 1.65 | 2.01 | |
| Copertina frontale | ||||
| 5 | 331238 | 51.29 | 62.57 | |
| O-ring (s-25) | ||||
| 6 | 319572 | 1.65 | 2.01 | |
| Anello O | ||||
| 7 | 331244 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 8 | 331242 | |||
| Piccola gomma (b) | ||||
| 9 | 990134 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 10 | 331240 | |||
| Molla | ||||
| 11 | 331239 | 1.05 | 1.28 | |
| Custodia del Cilindro | ||||
| 12 | 331237 | 26.68 | 32.54 | |
| Vite a brugola M6x25 | ||||
| 13 | 991712 | 1.05 | 1.28 | |
| Anello O (1as-60) | ||||
| 14 | 956996 | 3.00 | 3.66 | |
| Anello di smorzamento | ||||
| 15 | 321843 | 4.80 | 5.86 | |
| Porta driver | ||||
| 16 | 331236 | 5.10 | 6.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 331222 | |||
| Anello O (c) Dh40ma/mb/mr | ||||
| 18 | 313396 | 4.80 | 5.86 | |
| Secondo martello | ||||
| 19 | 331223 | 11.40 | 13.91 | |
| Rondella Ammortizzante H25pv | ||||
| 20 | 331224 | 4.65 | 5.67 | |
| Anello di smorzamento | ||||
| 21 | 321835 | 6.45 | 7.87 | |
| Supporto dell'ammortizzatore | ||||
| 22 | 331225 | 4.65 | 5.67 | |
| Supporto dell'ammortizzatore (b) | ||||
| 23 | 331227 | 4.20 | 5.12 | |
| Anello di smorzamento | ||||
| 24 | 321832 | 3.45 | 4.21 | |
| Anello scorrevole | ||||
| 25 | 331228 | 7.95 | 9.70 | |
| CILINDRO | ||||
| 26 | 331226 | 36.16 | 44.12 | |
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 331232 | |||
| Manicotto scorrevole (b) | ||||
| 28 | 331230 | 2.10 | 2.56 | |
| Manicotto Scorrevole (a) H25pv | ||||
| 29 | 331229 | 6.45 | 7.87 | |
| Molla (a) Dh18vb | ||||
| 30 | 331231 | 1.05 | 1.28 | |
| INGRANAGGIO | ||||
| 31 | 331233 | 18.84 | 22.98 | |
| Anello di bloccaggio | ||||
| 32 | 331234 | 1.05 | 1.28 | |
| Colpitore | ||||
| 33 | 331235 | 6.90 | 8.42 | |
| Anello O | ||||
| 34 | 986104 | 1.05 | 1.28 | |
| Spinotto Dh 38ms | ||||
| 35 | 331221 | 1.05 | 1.28 | |
| PISTONE | ||||
| 36 | 326369 | 3.30 | 4.03 | |
| ASTA CONICA | ||||
| 37 | 321285 | 4.80 | 5.86 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 38 | 6201DD | 6.30 | 7.69 | |
| Rondella Antipolvere (b) | ||||
| 39 | 325003 | 1.05 | 1.28 | |
| STATORE 230V | ||||
| 40 | 360875E | 58.99 | 71.96 | |
| Guida per ventilatore | ||||
| 41 | 331252 | 2.10 | 2.56 | |
| Vite tagliente D5x55 | ||||
| 42 | 953174 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 43 | 340753E | 32.31 | 39.42 | |
| VELD 110 VOLT | ||||
| 43 | 340753C | 30.20 | 36.84 | |
| Punto di contatto Portaspazzola | ||||
| 44 | 930703 | 2.40 | 2.93 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 45 | 331251 | 26.68 | 32.54 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 46 | 331210 | 79.89 | 97.46 | |
| Pignone Conico | ||||
| 47 | 331211 | 12.45 | 15.19 | |
| Chiavetta 3x3x8 | ||||
| 48 | 944109 | 1.70 | 2.07 | |
| Rondella | ||||
| 49 | 331212 | 3.15 | 3.84 | |
| Guarnizione dell'olio | ||||
| 50 | 313050 | 3.90 | 4.76 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 51 | 6002DD | 7.05 | 8.60 | |
| Rondella | ||||
| 52 | 331213 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 53 | 331214 | 1.05 | 1.28 | |
| Supporto ingranaggio | ||||
| 54 | 321281 | 17.88 | 21.81 | |
| Molla (c) | ||||
| 55 | 331218 | 1.05 | 1.28 | |
| Rullo ad ago | ||||
| 56 | 331217 | 1.05 | 1.28 | |
| Secondo ingranaggio | ||||
| 57 | 331215 | 19.11 | 23.32 | |
| Anello di spaziatura | ||||
| 58 | 331219 | 11.40 | 13.91 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 59 | 629VVM | 5.85 | 7.14 | |
| Anello del Cuscinetto | ||||
| 60 | 331220 | 1.05 | 1.28 | |
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 61 | 992803 | 1.05 | 1.28 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 62 | 986940 | 1.05 | 1.28 | |
| Vite M5X16 | ||||
| 64 | 994192 | 1.04 | 1.27 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 65 | 331245 | 12.30 | 15.01 | |
| Cilindro Anello O (b) | ||||
| 66 | 878713 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 331207 | |||
| Guarnizione | ||||
| 68 | 331549 | 3.75 | 4.58 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 69 | 939540 | 1.95 | 2.38 | |
| Albero Motore | ||||
| 70 | 331208 | 19.11 | 23.32 | |
| Rondella D40 | ||||
| 71 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 72 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 73 | 996363 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 321274 | |||
| Primo Ingranaggio | ||||
| 75 | 331209 | 13.80 | 16.84 | |
| CUSCINETTO A RULLINI | ||||
| 76 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 77 | 331253 | 28.60 | 34.89 | |
| Bullone ad ala M6x12 | ||||
| 78 | 307947 | 1.35 | 1.65 | |
| SUPPORTO | ||||
| 79 | 331248 | 8.25 | 10.06 | |
| Dado M6 (10pcs) | ||||
| 80 | 949556 | 1.05 | 1.28 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 81 | 331247 | 4.20 | 5.12 | |
| Banda | ||||
| 82 | 331246 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 330209 | |||
| Cappuccio della spazzola | ||||
| 84 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 85 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 86 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 87 | 938477 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 88 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 89 | 608VVM | 5.70 | 6.95 | |
| Supporto Del Cuscinetto | ||||
| 90 | 331254 | 2.10 | 2.56 | |
| Coperchio Posteriore | ||||
| 91 | 331202 | 7.50 | 9.15 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 92 | 302089 | 1.05 | 1.28 | |
| Leva KA 65 | ||||
| 94 | 331204 | 24.06 | 29.36 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 96 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 500477Z | |||
| Armatura del cavo D10.7 | ||||
| 99 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 99 | 958049 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | 313093 | |||
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 103 | 959141 | 3.75 | 4.58 | |
| MORSETTO DEL CAVO | ||||
| 104 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 984750 | |||
| Copertura del Manico | ||||
| 106 | 331205 | 9.00 | 10.98 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 107 | 307028 | 1.05 | 1.28 | |
| Sigillo antipolvere | ||||
| 108 | 331547 | 1.88 | 2.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 331206 | |||
