Qui troverai tutte le parti e i disegni disponibili del 'Hikoki DH38MS'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

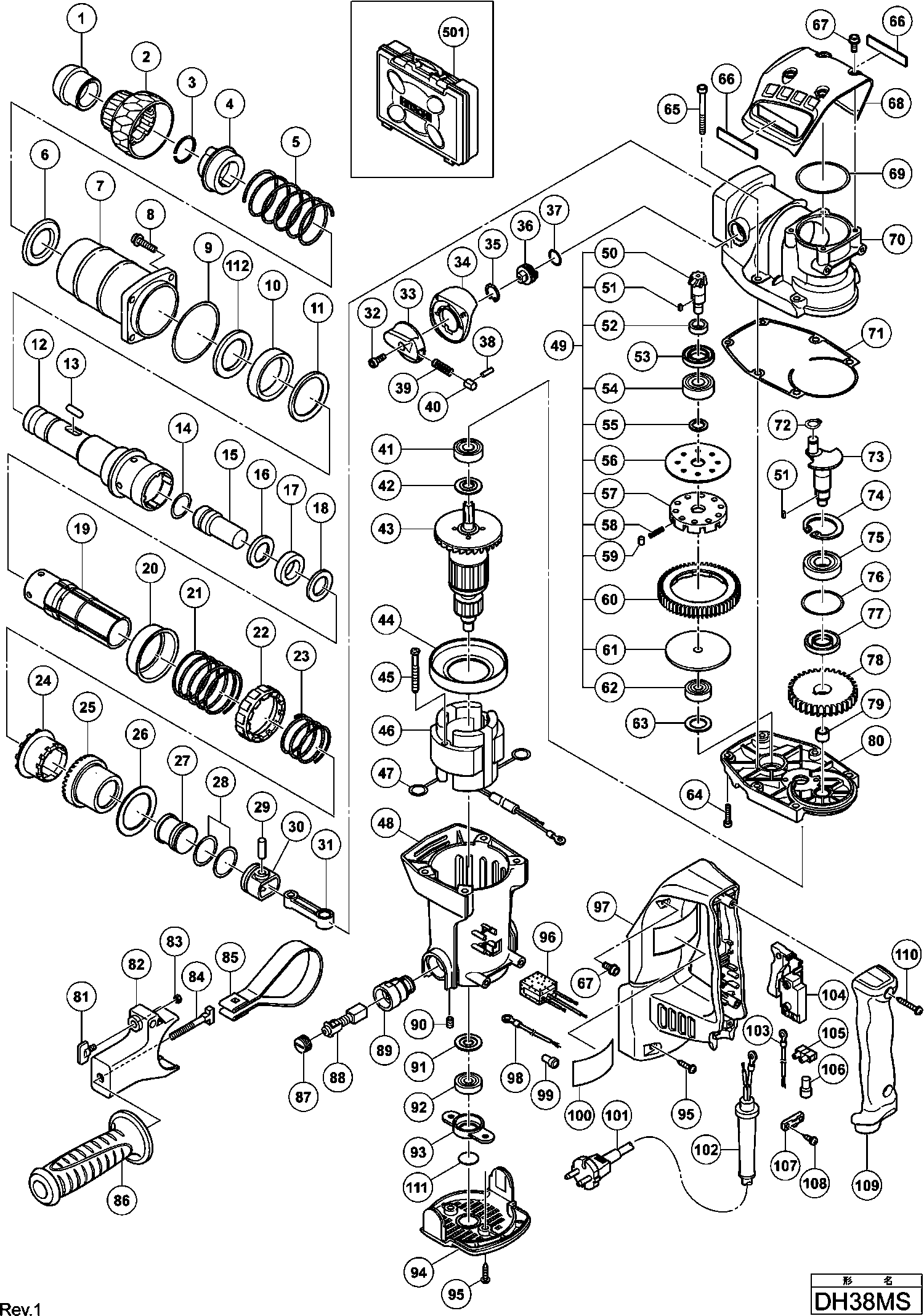

Disegno tecnico del modello Hikoki DH38MS
Elenco parti di ricambio del modello Hikoki DH38MS
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 331542 | 5.55 | 6.77 | |
| Impugnatura | ||||
| 2 | 331541 | 7.43 | 9.06 | |
| Anello Fermo H25pv | ||||
| 3 | 331540 | 1.88 | 2.29 | |
| Gabbia ad aghi Dh18vb | ||||
| 4 | 331539 | 26.05 | 31.78 | |
| Rondella elastica | ||||
| 5 | 331538 | 1.88 | 2.29 | |
| Supporto molla (b) | ||||
| 6 | 331537 | 3.75 | 4.58 | |
| Custodia del Cilindro | ||||
| 7 | 331530 | 60.98 | 74.39 | |
| Vite a brugola M6x25 | ||||
| 8 | 991712 | 1.05 | 1.28 | |
| Anello O (1as-60) | ||||
| 9 | 956996 | 3.00 | 3.66 | |
| Fermo Smorzatore | ||||
| 10 | 331531 | 5.55 | 6.77 | |
| Rondella | ||||
| 11 | 331532 | 7.43 | 9.06 | |
| Manicotto di ritenzione | ||||
| 12 | 331524 | 81.26 | 99.14 | |
| Rullo ad aghi D8x20 | ||||
| 13 | 331536 | 1.88 | 2.29 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 14 | 313396 | 4.80 | 5.86 | |
| Secondo martello | ||||
| 15 | 331525 | 18.63 | 22.72 | |
| Rondella Ammortizzante H25pv | ||||
| 16 | 331224 | 4.65 | 5.67 | |
| Anello di smorzamento | ||||
| 17 | 321835 | 6.45 | 7.87 | |
| Supporto dell'ammortizzatore | ||||
| 18 | 331225 | 4.65 | 5.67 | |
| CILINDRO | ||||
| 19 | 331526 | 57.61 | 70.29 | |
| Portamolla (b) | ||||
| 20 | 331533 | 5.55 | 6.77 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 21 | 331534 | 3.75 | 4.58 | |
| Manicotto di blocco Cm12y | ||||
| 22 | 331535 | 3.75 | 4.58 | |
| Molla frizione | ||||
| 23 | 331527 | 1.88 | 2.29 | |
| Fruizione | ||||
| 24 | 331528 | 31.49 | 38.41 | |
| INGRANAGGIO | ||||
| 25 | 331529 | 40.70 | 49.65 | |
| Anello di bloccaggio | ||||
| 26 | 331234 | 1.05 | 1.28 | |
| Colpitore | ||||
| 27 | 331235 | 6.90 | 8.42 | |
| Anello O | ||||
| 28 | 986104 | 1.05 | 1.28 | |
| Spinotto Dh 38ms | ||||
| 29 | 331221 | 1.05 | 1.28 | |
| PISTONE | ||||
| 30 | 326369 | 3.30 | 4.03 | |
| ASTA CONICA | ||||
| 31 | 321285 | 4.80 | 5.86 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 32 | 983162 | 1.05 | 1.28 | |
| Leva di cambio (vecchio 321309) | ||||
| 33 | 331545 | 3.75 | 4.58 | |
| Porta maniglia | ||||
| 34 | 331544 | 3.75 | 4.58 | |
| ANELLO DI RITENZIONE | ||||
| 35 | 311229 | 1.05 | 1.28 | |
| Albero del leva | ||||
| 36 | 331543 | 7.43 | 9.06 | |
| Anello O (p-16) | ||||
| 37 | 873095 | 1.04 | 1.27 | |
| Perno D2x10 | ||||
| 38 | 331548 | 1.88 | 2.29 | |
| Molla | ||||
| 39 | 331546 | 1.88 | 2.29 | |
| Pulsante Spinta | ||||
| 40 | 321311 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 41 | 6201DD | 6.30 | 7.69 | |
| Rondella Antipolvere (b) | ||||
| 42 | 325003 | 1.05 | 1.28 | |
| STATORE 230V | ||||
| 43 | 360875E | 58.99 | 71.96 | |
| Guida per ventilatore | ||||
| 44 | 331252 | 2.10 | 2.56 | |
| Vite tagliente D5x55 | ||||
| 45 | 953174 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 46 | 340753E | 32.31 | 39.42 | |
| Punto di contatto Portaspazzola | ||||
| 47 | 930703 | 2.40 | 2.93 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 48 | 331251 | 26.68 | 32.54 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 49 | 331210 | 79.89 | 97.46 | |
| Pignone Conico | ||||
| 50 | 331211 | 12.45 | 15.19 | |
| Chiavetta 3x3x8 | ||||
| 51 | 944109 | 1.70 | 2.07 | |
| Rondella | ||||
| 52 | 331212 | 3.15 | 3.84 | |
| Guarnizione dell'olio | ||||
| 53 | 313050 | 3.90 | 4.76 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 54 | 6002DD | 7.05 | 8.60 | |
| Rondella | ||||
| 55 | 331213 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 56 | 331214 | 1.05 | 1.28 | |
| Supporto ingranaggio | ||||
| 57 | 321281 | 17.88 | 21.81 | |
| Molla (c) | ||||
| 58 | 331218 | 1.05 | 1.28 | |
| Rullo ad ago | ||||
| 59 | 331217 | 1.05 | 1.28 | |
| Secondo ingranaggio | ||||
| 60 | 331215 | 19.11 | 23.32 | |
| Anello di spaziatura | ||||
| 61 | 331219 | 11.40 | 13.91 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 62 | 629VVM | 5.85 | 7.14 | |
| Anello del Cuscinetto | ||||
| 63 | 331220 | 1.05 | 1.28 | |
| Serratura di sicurezza Hd. Vite esagonale M6x20 (v | ||||
| 64 | 992803 | 1.05 | 1.28 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 65 | 986940 | 1.05 | 1.28 | |
| Vite M5X16 | ||||
| 67 | 994192 | 1.04 | 1.27 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 68 | 331245 | 12.30 | 15.01 | |
| Cilindro Anello O (b) | ||||
| 69 | 878713 | 2.10 | 2.56 | |
| Carter del manovella | ||||
| 70 | 331523 | 104.98 | 128.07 | |
| Guarnizione | ||||
| 71 | 331549 | 3.75 | 4.58 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 72 | 939540 | 1.95 | 2.38 | |
| Albero Motore | ||||
| 73 | 331208 | 19.11 | 23.32 | |
| Rondella D40 | ||||
| 74 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 75 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 76 | 996363 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 77 | 321274 | |||
| Primo Ingranaggio | ||||
| 78 | 331209 | 13.80 | 16.84 | |
| CUSCINETTO A RULLINI | ||||
| 79 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 80 | 331253 | 28.60 | 34.89 | |
| Bullone ad ala M6x12 | ||||
| 81 | 307947 | 1.35 | 1.65 | |
| SUPPORTO | ||||
| 82 | 331248 | 8.25 | 10.06 | |
| Dado M6 (10pcs) | ||||
| 83 | 949556 | 1.05 | 1.28 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 84 | 331247 | 4.20 | 5.12 | |
| Banda | ||||
| 85 | 331246 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 330209 | |||
| Cappuccio della spazzola | ||||
| 87 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 88 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 89 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 90 | 938477 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 91 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 92 | 608VVM | 5.70 | 6.95 | |
| Supporto Del Cuscinetto | ||||
| 93 | 331254 | 2.10 | 2.56 | |
| Coperchio Posteriore | ||||
| 94 | 331202 | 7.50 | 9.15 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 95 | 302089 | 1.05 | 1.28 | |
| CONDENSATORE | ||||
| 96 | 331203 | 4.20 | 5.12 | |
| Leva KA 65 | ||||
| 97 | 331204 | 24.06 | 29.36 | |
| Cablaggio Interno 270l | ||||
| 98 | 330216 | 1.05 | 1.28 | |
| CAVO DI CONNESSIONE 230 VOLT PER L'INGHILTERRA | ||||
| 101 | 500446Z | 40.84 | 49.82 | |
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 101 | 500454Z | 15.54 | 18.96 | |
| Armatura del cavo D10.7 | ||||
| 102 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 102 | 958049 | 1.04 | 1.27 | |
| Cavo interno | ||||
| 103 | 981974 | 1.65 | 2.01 | |
| Interruttore | ||||
| 104 | 313093 | 14.30 | 17.45 | |
| Morsetto | ||||
| 105 | 938307 | 2.13 | 2.59 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 106 | 959141 | 3.75 | 4.58 | |
| MORSETTO DEL CAVO | ||||
| 107 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 984750 | |||
| Copertura del Manico | ||||
| 109 | 331205 | 9.00 | 10.98 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 110 | 307028 | 1.05 | 1.28 | |
| Sigillo antipolvere | ||||
| 111 | 331547 | 1.88 | 2.29 | |
| Rondella (fw) | ||||
| 112 | 331550 | 7.43 | 9.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 331206 | |||
