Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH36DPD”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

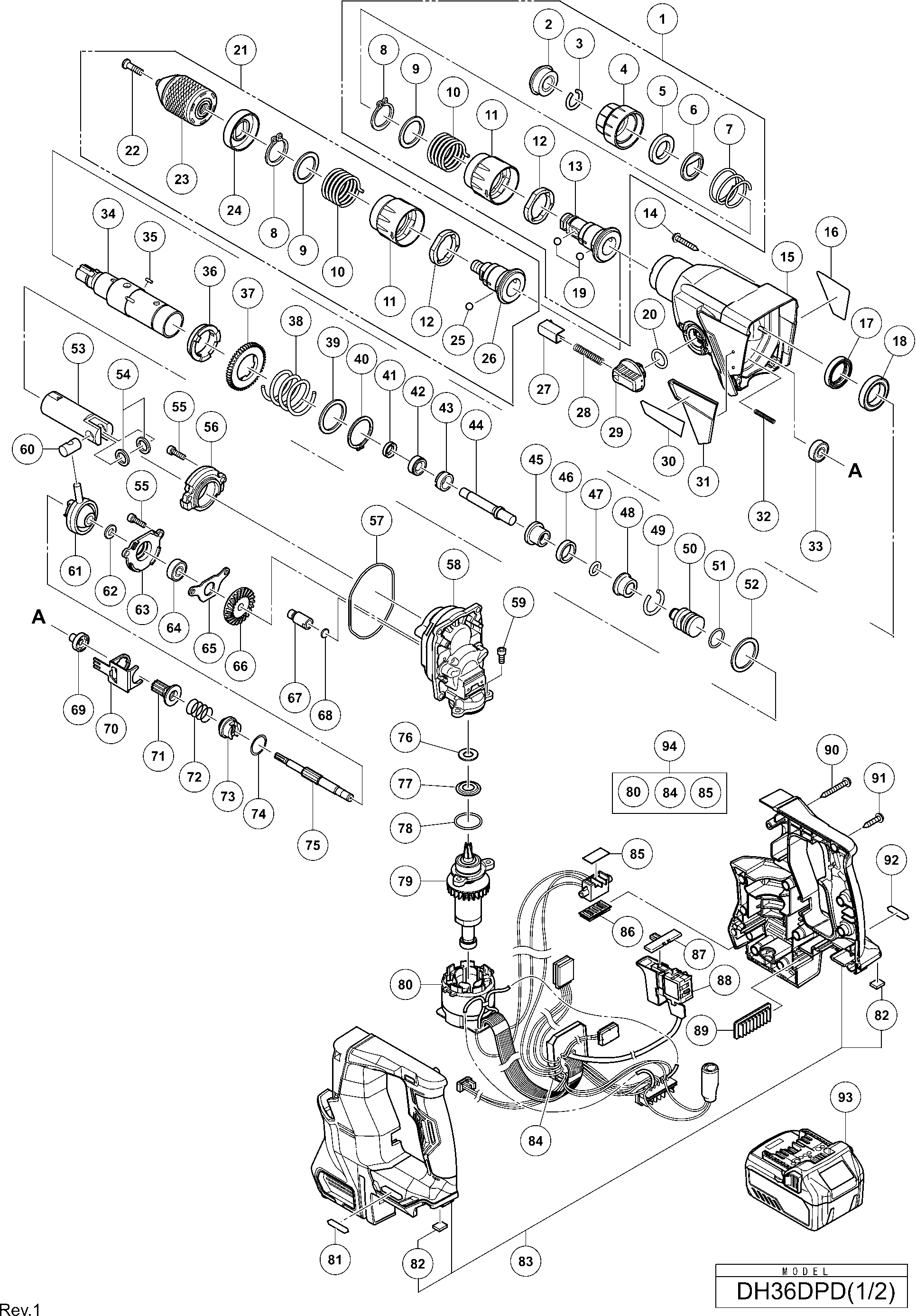

Disegni tecnici di Hikoki DH36DPD
Elenco parti di Hikoki DH36DPD
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| *93 | 372120 | |||
| SET PORTATRIVELLA | ||||
| 1 | 371327 | 33.83 | 41.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 306345 | |||
| Anello di bloccaggio | ||||
| 3 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 4 | 324527 | 3.30 | 4.03 | |
| PORTA-PALLA (FW) | ||||
| 5 | 371326 | 10.20 | 12.44 | |
| Piastra di supporto | ||||
| 6 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 7 | 322812 | 1.65 | 2.01 | |
| Rondella elastica | ||||
| 8 | 965469 | 1.05 | 1.28 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 9 | 326520 | 6.45 | 7.87 | |
| Molla | ||||
| 10 | 326519 | 7.65 | 9.33 | |
| Impugnatura | ||||
| 11 | 326387 | 4.80 | 5.86 | |
| Anello, ritenzione | ||||
| 12 | 326801 | 32.18 | 39.25 | |
| Portabit | ||||
| 13 | 336849 | 18.43 | 22.48 | |
| Vite con filettatura (w/flangia) D5 | ||||
| 14 | 370307 | 1.04 | 1.27 | |
| Coperchio dell'ingranaggio Ass'y incl.3,17 | ||||
| 15 | 370306 | 27.50 | 33.55 | |
| Guarnizione dell'olio | ||||
| 17 | 335259 | 2.85 | 3.48 | |
| Cuscinetto a sfere 6805dd | ||||
| 18 | 335260 | 3.30 | 4.03 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 19 | 335300 | 1.04 | 1.27 | |
| O-RING (S-18) | ||||
| 20 | 878885 | 1.05 | 1.28 | |
| Portamandrino Ass'y Incl.8-12,22-26 | ||||
| 21 | 370305 | 51.84 | 63.24 | |
| VITE SPECIALE M6 (FILETTO SINISTRO) | ||||
| 22 | 330094 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 335451 | |||
| Fermaglio | ||||
| 24 | 326527 | 3.30 | 4.03 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 25 | 335300 | 1.04 | 1.27 | |
| Porta mandrino | ||||
| 26 | 336850 | 17.19 | 20.97 | |
| Pulsante AGC 18 | ||||
| 27 | 322789 | 4.80 | 5.86 | |
| Molla di spinta | ||||
| 28 | 317223 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 29 | 334011 | 2.10 | 2.56 | |
| Etichetta del Marchio | ||||
| 31 | 370308 | 2.40 | 2.93 | |
| Etichetta del Marchio | ||||
| 31A | 370308 | 2.40 | 2.93 | |
| Molla (e) | ||||
| 32 | 335800 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 33 | 608VVM | 5.70 | 6.95 | |
| CILINDRO | ||||
| 34 | 336845 | 40.56 | 49.49 | |
| PIN D2.5 | ||||
| 35 | 335264 | 1.04 | 1.27 | |
| Frizione del cilindro | ||||
| 36 | 335263 | 12.45 | 15.19 | |
| Secondo ingranaggio | ||||
| 37 | 335265 | 6.15 | 7.50 | |
| Molla (a) | ||||
| 38 | 335266 | 1.50 | 1.83 | |
| Rondella | ||||
| 39 | 301679 | 1.20 | 1.46 | |
| Anello di ritenzione tipo C | ||||
| 40 | 948310 | 1.35 | 1.65 | |
| Guarnizione olio (A) | ||||
| 41 | 335262 | 1.80 | 2.20 | |
| Portamartello (c) | ||||
| 42 | 336847 | 5.85 | 7.14 | |
| Manica (fw) | ||||
| 43 | 335795 | 4.20 | 5.12 | |
| Secondo martello | ||||
| 44 | 336846 | 5.25 | 6.40 | |
| Portamartello (a) | ||||
| 45 | 335267 | 3.00 | 3.66 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 46 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 47 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 48 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 49 | 322807 | 1.65 | 2.01 | |
| Colpitore | ||||
| 50 | 372815 | 4.65 | 5.67 | |
| Anello O | ||||
| 51 | 372816 | 3.00 | 3.66 | |
| Rondella | ||||
| 52 | 301679 | 1.20 | 1.46 | |
| PISTONE | ||||
| 53 | 372817 | 9.90 | 12.08 | |
| Anello del pistone | ||||
| 54 | 335794 | 1.20 | 1.46 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 55 | 990079 | 1.05 | 1.28 | |
| Cappuccio di copertura STM 1800 | ||||
| 56 | 370309 | 5.55 | 6.77 | |
| Anello O | ||||
| 57 | 370310 | 5.85 | 7.14 | |
| Copertura inferiore (a) | ||||
| 58 | 370311 | 18.70 | 22.81 | |
| Blocco sigillo Hd. Vite a brugola M5x10 | ||||
| 59 | 877839 | 1.05 | 1.28 | |
| Spinotto Dh 38ms | ||||
| 60 | 335793 | 3.15 | 3.84 | |
| Cuscinetto alternativo | ||||
| 61 | 335249 | 13.65 | 16.65 | |
| Rondella di Cuscinetto | ||||
| 62 | 335250 | 1.04 | 1.27 | |
| Supporto cuscinetto (b) | ||||
| 63 | 370312 | 16.50 | 20.13 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 64 | 608VVM | 5.70 | 6.95 | |
| Coperchio Del Cuscinetto (a) H90sc/se | ||||
| 65 | 370313 | 1.65 | 2.01 | |
| Pignone (a) | ||||
| 66 | 370314 | 21.73 | 26.50 | |
| Cappuccio d'aria | ||||
| 67 | 334008 | 1.20 | 1.46 | |
| Imballaggio Di Feltro | ||||
| 68 | 324543 | 1.65 | 2.01 | |
| Manicotto del pignone | ||||
| 69 | 335275 | 3.00 | 3.66 | |
| Copricuscinetto | ||||
| 70 | 335276 | 11.10 | 13.54 | |
| Secondo ingranaggio | ||||
| 71 | 335278 | 7.20 | 8.78 | |
| Molla frizione | ||||
| 72 | 323182 | 1.65 | 2.01 | |
| Frizione | ||||
| 73 | 335254 | 3.90 | 4.76 | |
| Rondella | ||||
| 74 | 331315 | 1.05 | 1.28 | |
| Secondo Albero | ||||
| 75 | 335277 | 6.60 | 8.05 | |
| Imballaggio in feltro | ||||
| 76 | 370315 | 1.04 | 1.27 | |
| Rondella di imballaggio | ||||
| 77 | 370316 | 1.04 | 1.27 | |
| Anello O (S-26) | ||||
| 78 | 872470 | 1.65 | 2.01 | |
| Rotore (b) | ||||
| 79 | 361072 | 79.06 | 96.46 | |
| STATORE | ||||
| 80 | 340981 | 10.20 | 12.44 | |
| Ammortizzatore (a) | ||||
| 82 | 370321 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 372718 | |||
| CARCASSA (A+B) (VECCHIO 372718) | ||||
| 83A | 376794 | 22.06 | 26.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 372868 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 84B | 372868 | |||
| CUSCINO DI GOMMA | ||||
| 85 | 370327 | 2.10 | 2.56 | |
| Base in gomma per terminale | ||||
| 86 | 370545 | 1.04 | 1.27 | |
| Pulsante di Spinta (b) | ||||
| 87 | 324225 | 1.05 | 1.28 | |
| Interruttore | ||||
| 88 | 370322 | 24.75 | 30.20 | |
| Gomma della batteria (b) | ||||
| 89 | 370328 | 1.95 | 2.38 | |
| GOMMA DELLA BATTERIA (B) | ||||
| 89A | 373410 | 1.20 | 1.46 | |
| Vite a taglio (con flangia) D4x40 (nero) | ||||
| 90 | 306664 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 91 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 372120 | |||
| Assemblaggio cablaggio includ.34 | ||||
| 94 | 372867 | 146.30 | 178.49 | |
| Assemblaggio cablaggio includ.34 | ||||
| 94A | 372867 | 146.30 | 178.49 | |
| Guarnizione ugello | ||||
| 101 | 370494 | 1.65 | 2.01 | |
| Ugello (1) | ||||
| 102 | 370495 | 1.50 | 1.83 | |
| Cappuccio della spazzola | ||||
| 103 | 370496 | 21.18 | 25.83 | |
| Anello di ritenzione D35 | ||||
| 104 | 370497 | 1.04 | 1.27 | |
| Tubo scorrevole | ||||
| 105 | 370824 | 37.26 | 45.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 307811 | |||
| Portacatena | ||||
| 108 | 370511 | 1.65 | 2.01 | |
| Molla (e) | ||||
| 109 | 370821 | 3.90 | 4.76 | |
| Chiusura (a) | ||||
| 110 | 370512 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 370500 | |||
| REGOLATORE | ||||
| 112 | 370501 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 113 | 370502 | 1.04 | 1.27 | |
| Pulsante (a) | ||||
| 114 | 370838 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 370508 | |||
| Rotaia di regolazione | ||||
| 116 | 370504 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 117 | 370514 | |||
| Set Ventola Motore | ||||
| 118 | 370515 | 27.50 | 33.55 | |
| BOCCOLA IN GOMMA (a) | ||||
| 119 | 337801 | 1.04 | 1.27 | |
| BOCCOLA IN GOMMA (b) | ||||
| 120 | 337802 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | 339343 | |||
| Controller | ||||
| 122 | 370517 | 56.79 | 69.28 | |
| Pulsante (b) | ||||
| 123 | 370509 | 1.04 | 1.27 | |
| Fermaglio | ||||
| 124 | 370510 | 1.04 | 1.27 | |
| Raccoglitore di Polvere Incl.136-140 | ||||
| 126 | 370518 | 30.11 | 36.74 | |
| Scatola della polvere | ||||
| 127 | 370822 | 12.00 | 14.64 | |
| Filtro | ||||
| 128 | 370520 | 18.15 | 22.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | 370519 | |||
| Coperchio del Filtro | ||||
| 130 | 370521 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 370522 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 303709 | |||
| MANIGLIA LATERALE | ||||
| 503 | 335273 | 8.85 | 10.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 373136 | |||
| Cappuccio di protezione per batteria | ||||
| 505 | 329897 | 1.80 | 2.20 | |
| Copertura del Terminale | ||||
| 506 | 371715 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 303623 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 321814 | |||
| Vite a testa piatta (mano sinistra) M6x20 | ||||
| 607 | 331966 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 987576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608A | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 306885 | |||
| Adattatore per Presa (b) | ||||
| 615 | 306910 | 4.50 | 5.49 | |
| Grasso per Martello Rotante (60g) | ||||
| 616 | 335782 | 13.50 | 16.47 | |
| Grasso per Martello Rotante (500g) | ||||
| 617 | 335781 | 67.24 | 82.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 402934 | |||
