Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH36DL”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

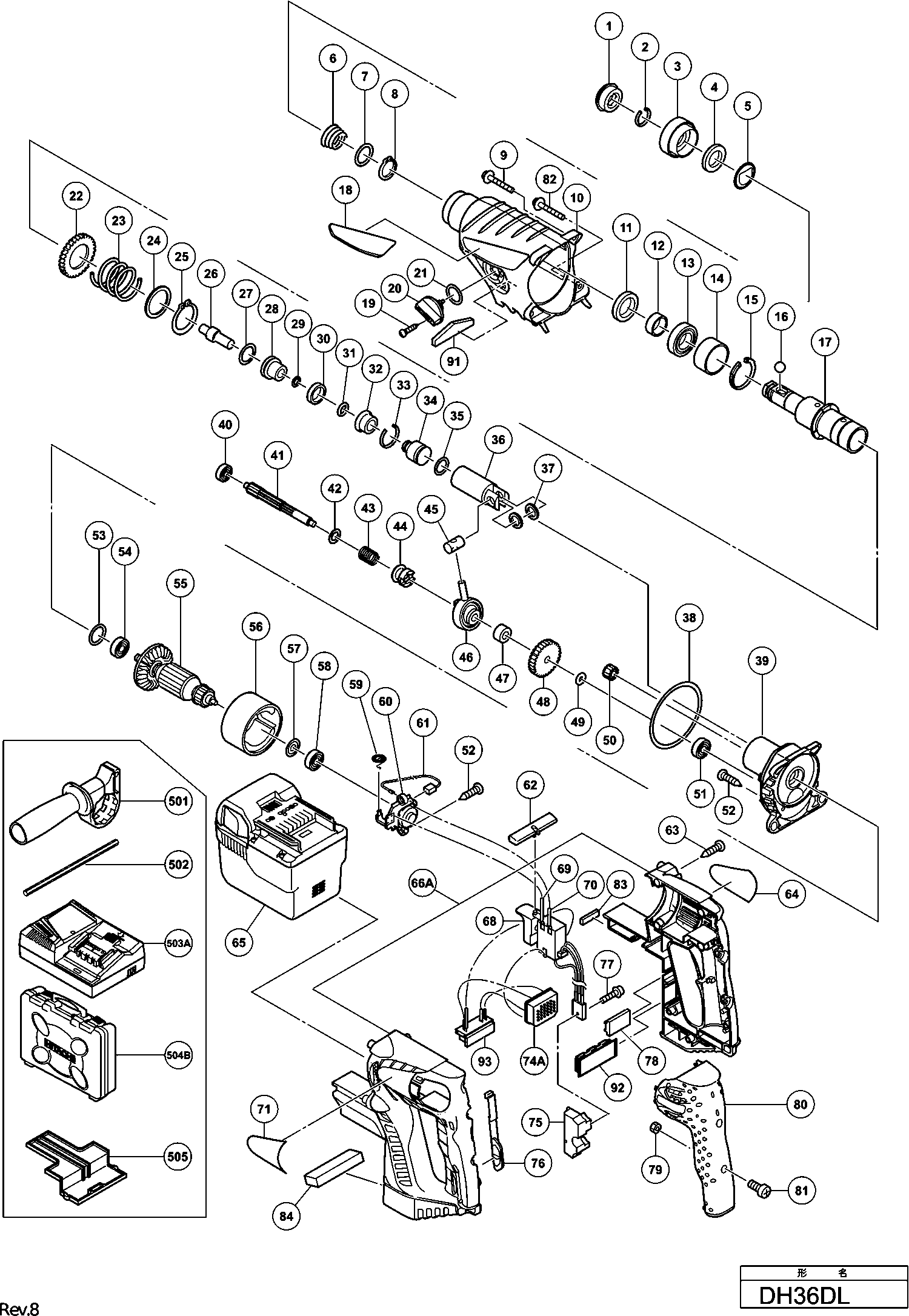

Disegni tecnici di Hikoki DH36DL
Elenco parti di Hikoki DH36DL
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 323154 | 4.80 | 5.86 | |
| Porta-palla | ||||
| 4 | 324528 | 6.45 | 7.87 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 7 | 984118 | 1.05 | 1.28 | |
| Anello di ritenzione D20 (10 pezzi) | ||||
| 8 | 939547 | 3.90 | 4.76 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 9 | 305558 | 1.04 | 1.27 | |
| Custodia del ingranaggio | ||||
| 10 | 323167 | 26.68 | 32.54 | |
| Guarnizione dell'olio | ||||
| 11 | 307688 | 3.90 | 4.76 | |
| MANICOTTO ESATRICO | ||||
| 12 | 322815 | 1.65 | 2.01 | |
| CUSCINETTO A SFERE 6904DDPS2L | ||||
| 13 | 6904DD | 15.81 | 19.29 | |
| BUS (A) | ||||
| 14 | 324522 | 3.30 | 4.03 | |
| Rondella elastica 37MM | ||||
| 15 | 322813 | 1.65 | 2.01 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 16 | 959156 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 17 | 322814 | 73.01 | 89.08 | |
| Piastra del marchio (verde) | ||||
| 18 | 323172 | 4.05 | 4.94 | |
| Vite filettata D2.6x10 | ||||
| 19 | 323239 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 20 | 323161 | 1.20 | 1.46 | |
| O-RING (S-18) | ||||
| 21 | 878885 | 1.05 | 1.28 | |
| Secondo ingranaggio | ||||
| 22 | 301677 | 23.38 | 28.52 | |
| Molla (a) Dh18vb | ||||
| 23 | 316135 | 6.15 | 7.50 | |
| Rondella | ||||
| 24 | 301679 | 1.20 | 1.46 | |
| Anello di ritenzione tipo C | ||||
| 25 | 948310 | 1.35 | 1.65 | |
| Secondo Martello | ||||
| 26 | 324525 | 6.45 | 7.87 | |
| Anello O (1ap-20) | ||||
| 27 | 944486 | 1.05 | 1.28 | |
| Portamartello | ||||
| 28 | 324523 | 11.55 | 14.09 | |
| Anello O (b) | ||||
| 29 | 322802 | 3.30 | 4.03 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 30 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 31 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 32 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 33 | 322807 | 1.65 | 2.01 | |
| Battitore | ||||
| 34 | 324535 | 10.20 | 12.44 | |
| Anello O | ||||
| 35 | 322834 | 3.30 | 4.03 | |
| PISTONE | ||||
| 36 | 324534 | 16.36 | 19.96 | |
| Rondella (c) | ||||
| 37 | 322799 | 1.65 | 2.01 | |
| Anello O (i.d. 72) | ||||
| 38 | 325254 | 3.30 | 4.03 | |
| Coperchio interno | ||||
| 39 | 323157 | 21.45 | 26.17 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 40 | 626VVM | 5.70 | 6.95 | |
| Albero del ingranaggio | ||||
| 41 | 323151 | 24.61 | 30.03 | |
| Rondella | ||||
| 42 | 301659 | 1.04 | 1.27 | |
| Molla frizione | ||||
| 43 | 301660 | 1.04 | 1.27 | |
| Fruizione | ||||
| 44 | 324532 | 11.55 | 14.09 | |
| Perno del pistone | ||||
| 45 | 322798 | 1.65 | 2.01 | |
| Cuscinetto Alternativo | ||||
| 46 | 324533 | 37.95 | 46.30 | |
| Rondella | ||||
| 47 | 323152 | 4.80 | 5.86 | |
| Primo Ingranaggio | ||||
| 48 | 323153 | 20.76 | 25.33 | |
| Anello di distanza AU 43 FF | ||||
| 49 | 301663 | 1.04 | 1.27 | |
| INGRANAGGIO | ||||
| 50 | 323170 | 5.40 | 6.59 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 51 | 626VVM | 5.70 | 6.95 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 52 | 305812 | 1.04 | 1.27 | |
| O-ring (p-22) | ||||
| 53 | 876796 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 54 | 608DDM | 5.55 | 6.77 | |
| Indotto E PIGNONE ASS'Y DC 36V INCLUD.50,54,57, | ||||
| 55 | 360801 | 68.48 | 83.54 | |
| Magnete | ||||
| 56 | 323156 | 24.68 | 30.10 | |
| Rondella (a) | ||||
| 57 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 58 | 608DDM | 5.55 | 6.77 | |
| Molla | ||||
| 59 | 308536 | 1.65 | 2.01 | |
| Portaspazzole di Carbone | ||||
| 60 | 323164 | 4.05 | 4.94 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 61 | 999090 | 14.40 | 17.57 | |
| Pulsante di pressione | ||||
| 62 | 328064 | 1.05 | 1.28 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 63 | 302086 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 328036 | |||
| Custodia (a).(b) Set | ||||
| 66A | 328067 | 40.01 | 48.82 | |
| Interruttore | ||||
| 68 | 328058 | 22.83 | 27.85 | |
| Cablaggio interno (rosso) | ||||
| 69 | 323166 | 1.20 | 1.46 | |
| Cavo interno (nero) 75l | ||||
| 70 | 323165 | 1.35 | 1.65 | |
| SET TERMINALE CONTROLLER | ||||
| 74A | 328060 | 36.30 | 44.29 | |
| Dissipatore di Calore Cr24dv/dv24dv | ||||
| 75 | 319812 | 2.85 | 3.48 | |
| Pomello del cambio | ||||
| 76 | 323159 | 1.20 | 1.46 | |
| Vite della macchina M3x12 | ||||
| 77 | 993963 | 1.05 | 1.28 | |
| Porta in gomma (fino al 04.2010) | ||||
| 78 | 313591 | 3.15 | 3.84 | |
| Dado M4 (10 Pezzi) | ||||
| 79 | 949554 | 1.05 | 1.28 | |
| Impugnatura | ||||
| 80 | 323160 | 19.94 | 24.32 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 81 | 949215 | 1.05 | 1.28 | |
| Vite di battuta (con flangia) D5x30 (nero) | ||||
| 82 | 328707 | 1.05 | 1.28 | |
| Cuscino C18dmr | ||||
| 83 | 328708 | 2.10 | 2.56 | |
| Guarnizione | ||||
| 84 | 331415 | 1.20 | 1.46 | |
| Guarnizione | ||||
| 90 | 331415 | 1.20 | 1.46 | |
| Imballaggio (c) | ||||
| 91 | 333144 | 1.05 | 1.28 | |
| Cuscino di gomma | ||||
| 92 | 332668 | 2.10 | 2.56 | |
| Terminal della batteria | ||||
| 93 | 333991 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 323155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 329319 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504B | 337815 | |||
| Cappuccio di protezione per batteria | ||||
| 505 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 303623 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 321814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 987576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 303620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 303045 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 306885 | |||
| Adattatore per Presa (b) | ||||
| 644 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 649 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 944464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 982673 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 982674 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 982675 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 982676 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 982677 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 982678 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 982685 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 666 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 667 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 668 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 303046 | |||
