Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH30PC2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

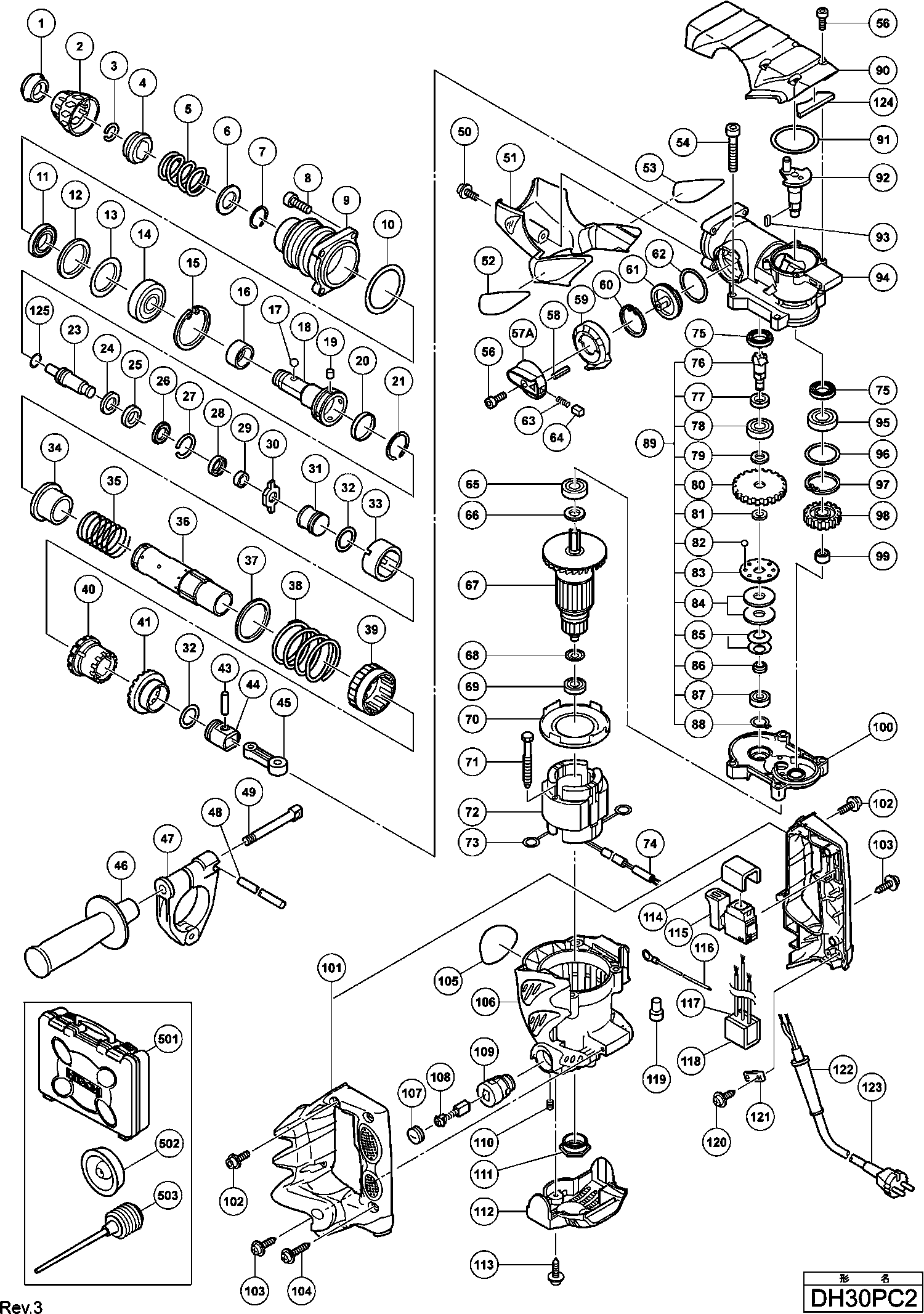

Disegni tecnici di Hikoki DH30PC2
Elenco parti di Hikoki DH30PC2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Porta condensatore | ||||
| *118 | 317492 | 1.65 | 2.01 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| *119 | 959140 | 3.30 | 4.03 | |
| Boccola del cavo D10.1 | ||||
| *122 | 938051 | 1.04 | 1.27 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| *123 | 500440Z | 20.49 | 24.99 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *123 | 500447Z | 6.60 | 8.05 | |
| Indotto 220-230 Volt | ||||
| *67 | 360768E | 107.94 | 131.68 | |
| ANKER 110 VOLT | ||||
| *67 | 360768C | 91.68 | 111.85 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *72 | 340672E | 99.14 | 120.95 | |
| VELD 110 VOLT | ||||
| *72 | 340672C | 92.56 | 112.92 | |
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 323078 | 3.30 | 4.03 | |
| Impugnatura | ||||
| 2 | 323077 | 4.80 | 5.86 | |
| Anello di bloccaggio | ||||
| 3 | 306340 | 1.35 | 1.65 | |
| Portapalle | ||||
| 4 | 323076 | 25.44 | 31.03 | |
| Rondella elastica | ||||
| 5 | 323075 | 3.30 | 4.03 | |
| Rondella (d) Cm12y | ||||
| 6 | 325668 | 3.30 | 4.03 | |
| Rondella elastica | ||||
| 7 | 306993 | 1.35 | 1.65 | |
| Bullone a testa esagonale Seal Lock M6x22 | ||||
| 8 | 321313 | 1.65 | 2.01 | |
| Custodia del Cilindro | ||||
| 9 | 325651 | 22.55 | 27.51 | |
| Anello O (s-55) | ||||
| 10 | 980744 | 2.55 | 3.11 | |
| Guarnizione dell'olio | ||||
| 11 | 320324 | 3.30 | 4.03 | |
| Anello di smorzamento | ||||
| 12 | 320325 | 3.30 | 4.03 | |
| Anello Ammortizzatore | ||||
| 13 | 320326 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 326304 | |||
| Rondella D40 | ||||
| 15 | 948227 | 1.35 | 1.65 | |
| MANICOTTO ESATRICO | ||||
| 16 | 325667 | 3.30 | 4.03 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 17 | 959156 | 1.65 | 2.01 | |
| Manicotto di ritenzione | ||||
| 18 | 325652 | 99.14 | 120.95 | |
| Spillo ad ago Dh30pc2 | ||||
| 19 | 325658 | 1.65 | 2.01 | |
| MANICOTTO ESATRICO | ||||
| 20 | 326301 | 14.70 | 17.93 | |
| Anello di ritenzione D38 | ||||
| 21 | 313420 | 1.95 | 2.38 | |
| Secondo martello | ||||
| 23 | 325653 | 21.73 | 26.50 | |
| Rondella Ammortizzante H25pv | ||||
| 24 | 323059 | 9.30 | 11.35 | |
| Anello di smorzamento | ||||
| 25 | 323060 | 3.30 | 4.03 | |
| Supporto dell'ammortizzatore | ||||
| 26 | 323061 | 8.40 | 10.25 | |
| Anello Fermo H25pv | ||||
| 27 | 323062 | 1.65 | 2.01 | |
| Porta smorzatore (b) | ||||
| 28 | 326302 | 7.95 | 9.70 | |
| Anello di smorzamento | ||||
| 29 | 326303 | 3.30 | 4.03 | |
| Rondella | ||||
| 30 | 326300 | 27.78 | 33.89 | |
| Colpitore | ||||
| 31 | 325660 | 12.75 | 15.56 | |
| O-ring (d.i 19.2) | ||||
| 32 | 319577 | 3.30 | 4.03 | |
| Manicotto scorrevole (b) | ||||
| 33 | 325656 | 3.30 | 4.03 | |
| Manicotto Scorrevole (a) H25pv | ||||
| 34 | 325655 | 14.30 | 17.45 | |
| Molla frizione | ||||
| 35 | 325664 | 7.05 | 8.60 | |
| CILINDRO | ||||
| 36 | 325654 | 116.74 | 142.42 | |
| Rondella (c) | ||||
| 37 | 325661 | 4.80 | 5.86 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 38 | 325662 | 7.05 | 8.60 | |
| Manicotto di blocco Cm12y | ||||
| 39 | 325663 | 18.15 | 22.14 | |
| Fruizione | ||||
| 40 | 325665 | 58.44 | 71.29 | |
| INGRANAGGIO | ||||
| 41 | 325666 | 58.44 | 71.29 | |
| Perno del pistone | ||||
| 43 | 319581 | 1.65 | 2.01 | |
| PISTONE | ||||
| 44 | 319580 | 3.30 | 4.03 | |
| ASTA CONICA | ||||
| 45 | 319585 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 313078 | |||
| Porta manico Dh40ma/mb/yb/fa/mr | ||||
| 47 | 325672 | 14.30 | 17.45 | |
| Asta di arresto | ||||
| 48 | 320973 | 4.80 | 5.86 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 49 | 313080 | 11.85 | 14.46 | |
| Vite Esagonale Hd M5x12 | ||||
| 50 | 998471 | 1.05 | 1.28 | |
| Coperchio inferiore | ||||
| 51 | 325677 | 9.00 | 10.98 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 54 | 986940 | 1.05 | 1.28 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 56 | 983162 | 1.05 | 1.28 | |
| Leva di cambio (vecchio 321309) | ||||
| 57A | 331545 | 3.75 | 4.58 | |
| Spinotto D2x10 | ||||
| 58 | 321312 | 1.65 | 2.01 | |
| Porta maniglia | ||||
| 59 | 325671 | 3.30 | 4.03 | |
| Rondella D40 | ||||
| 60 | 948391 | 1.65 | 2.01 | |
| Albero del leva | ||||
| 61 | 325670 | 22.55 | 27.51 | |
| Anello O | ||||
| 62 | 980948 | 1.05 | 1.28 | |
| Molla | ||||
| 63 | 321310 | 1.65 | 2.01 | |
| Pulsante Spinta | ||||
| 64 | 321311 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6001dducmps2s (vecchio 980925) | ||||
| 65 | 6001DD | 6.45 | 7.87 | |
| RONDINA | ||||
| 66 | 971736 | 1.05 | 1.28 | |
| Indotto 220-230 Volt | ||||
| 67 | 360768E | 107.94 | 131.68 | |
| ANKER 110 VOLT | ||||
| 67 | 360768C | 91.68 | 111.85 | |
| Rondella (a) | ||||
| 68 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 69 | 608VVM | 5.70 | 6.95 | |
| Guida per ventilatore | ||||
| 70 | 323083 | 3.30 | 4.03 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 71 | 953121 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 72 | 340672E | 99.14 | 120.95 | |
| VELD 110 VOLT | ||||
| 72 | 340672C | 92.56 | 112.92 | |
| Punto di contatto Portaspazzola | ||||
| 73 | 930703 | 2.40 | 2.93 | |
| Tubo CS 50 EBG | ||||
| 74 | 321322 | 1.65 | 2.01 | |
| Guarnizione dell'olio | ||||
| 75 | 981851 | 2.55 | 3.11 | |
| Pignone Conico | ||||
| 76 | 325647 | 26.95 | 32.88 | |
| Rondella | ||||
| 77 | 325648 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6001dducmps2s (vecchio 980925) | ||||
| 78 | 6001DD | 6.45 | 7.87 | |
| Rondella | ||||
| 79 | 992503 | 1.04 | 1.27 | |
| Secondo ingranaggio | ||||
| 80 | 325649 | 28.60 | 34.89 | |
| Anello di arresto | ||||
| 81 | 971087 | 1.04 | 1.27 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 82 | 959155 | 1.04 | 1.27 | |
| Piastra di frizione | ||||
| 83 | 992916 | 2.10 | 2.56 | |
| Diaframma | ||||
| 84 | 992926 | 1.05 | 1.28 | |
| Molla | ||||
| 85 | 980877 | 1.05 | 1.28 | |
| RONDINA | ||||
| 86 | 325650 | 4.80 | 5.86 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 87 | 608VVM | 5.70 | 6.95 | |
| ANELLO FERMATORE | ||||
| 88 | 940079 | 1.04 | 1.27 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 89 | 325646 | 84.56 | 103.17 | |
| Coperchio del carter della manovella | ||||
| 90 | 325669 | 14.70 | 17.93 | |
| Anello O (s-48) | ||||
| 91 | 980715 | 2.40 | 2.93 | |
| Albero Motore | ||||
| 92 | 325644 | 46.75 | 57.04 | |
| Chiavetta 3x3x8 | ||||
| 93 | 944109 | 1.70 | 2.07 | |
| Carter del manovella | ||||
| 94 | 325643 | 67.10 | 81.86 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 95 | 6002DD | 7.05 | 8.60 | |
| Anello-O (s-32) | ||||
| 96 | 872767 | 1.65 | 2.01 | |
| Anello di arresto D32 | ||||
| 97 | 948001 | 1.20 | 1.46 | |
| Primo Ingranaggio | ||||
| 98 | 325645 | 24.34 | 29.69 | |
| CUSCINETTO A RULLINI | ||||
| 99 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 100 | 325674 | 32.18 | 39.25 | |
| Set maniglie (a).(b) | ||||
| 101 | 325680 | 35.06 | 42.78 | |
| Vite M5X16 | ||||
| 102 | 994192 | 1.04 | 1.27 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 103 | 302089 | 1.05 | 1.28 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 104 | 307028 | 1.05 | 1.28 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 106 | 325673 | 55.41 | 67.60 | |
| Cappuccio della spazzola | ||||
| 107 | 945161 | 1.20 | 1.46 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 108 | 999073 | 14.40 | 17.57 | |
| Portaspazzole di Carbone | ||||
| 109 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 110 | 938477 | 1.05 | 1.28 | |
| BOCCOLA DI CUSCINETTO (B) | ||||
| 111 | 310111 | 8.40 | 10.25 | |
| Coperchio Posteriore | ||||
| 112 | 323085 | 16.09 | 19.63 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 307811 | |||
| Porta condensatore | ||||
| 114 | 317492 | 1.65 | 2.01 | |
| Interruttore | ||||
| 115 | 325675 | 24.34 | 29.69 | |
| Cavo interno | ||||
| 116 | 994190 | 1.05 | 1.28 | |
| Condensatore (vecchio 930030/991313) | ||||
| 117 | 994273 | 4.29 | 5.23 | |
| Porta condensatore | ||||
| 118 | 317492 | 1.65 | 2.01 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 119 | 959140 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 120 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 121 | 960266 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 122 | 938051 | 1.04 | 1.27 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 123 | 500440Z | 20.49 | 24.99 | |
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 123 | 500454Z | 15.54 | 18.96 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 123 | 500447Z | 6.60 | 8.05 | |
| Imballaggio Di Feltro | ||||
| 124 | 326651 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 125 | 323058 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 325679 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 318085 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 303045 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 303620 | |||
| Vite a sinistra M6x22 | ||||
| 618 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 303623 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 321814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 321813 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 628 | 980927 | 73.01 | 89.08 | |
| Grasso (tubo da 30 Grammi) | ||||
| 629 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 630 | 308471 | 12.75 | 15.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 982685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 315921 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 982673 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 982674 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 982675 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 982676 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 982677 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 982678 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 649 | 982679 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 982691 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 982680 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 982692 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 982681 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 982693 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 944464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 303571 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 674 | 303575 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 303578 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 303576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 677 | 303581 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 678 | 303582 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 679 | 303584 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 680 | 303585 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 681 | 303586 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 682 | 303591 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 683 | 303606 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 684 | 303593 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 685 | 303595 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 686 | 303598 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 687 | 303599 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 688 | 303611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 689 | 303601 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 690 | 303613 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 691 | 303614 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 692 | 303615 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 693 | 303616 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 694 | 319988 | |||
