Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH28PX”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

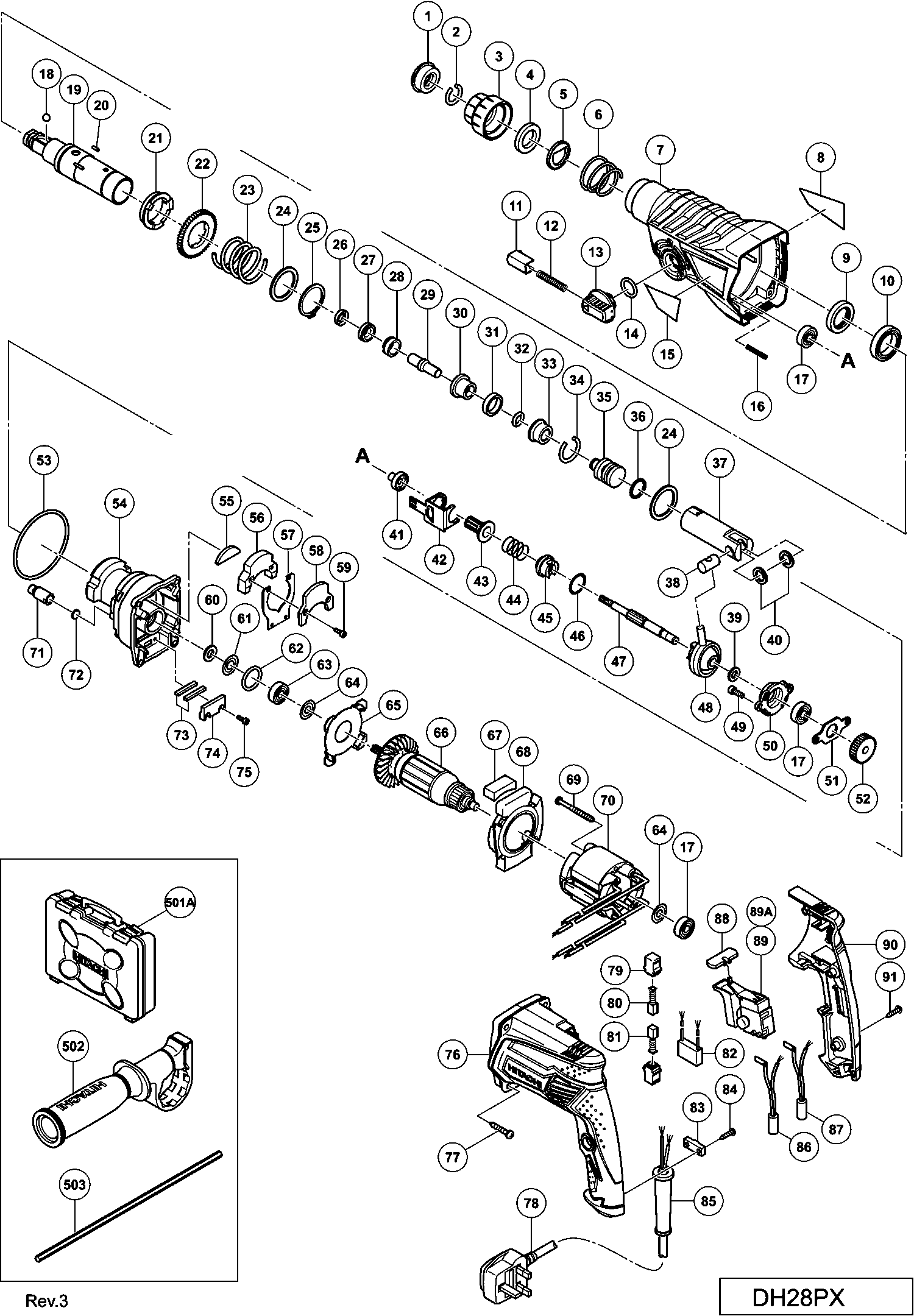

Disegni tecnici di Hikoki DH28PX
Elenco parti di Hikoki DH28PX
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| INDOTTO 110-127 VOLT | ||||
| *66 | 360961U | 26.95 | 32.88 | |
| Indotto 220-230 Volt | ||||
| *66 | 360961E | 24.48 | 29.86 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *70 | 340850E | 17.33 | 21.14 | |
| CAMPO 110-127 VOLT | ||||
| *70 | 340850C | 16.17 | 19.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| *78 | 500446Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 324527 | 3.30 | 4.03 | |
| Porta-palla | ||||
| 4 | 324528 | 6.45 | 7.87 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 7A | 335274 | 19.80 | 24.16 | |
| Guarnizione dell'olio | ||||
| 9 | 335259 | 2.85 | 3.48 | |
| Cuscinetto a sfere 6805dd | ||||
| 10 | 335260 | 3.30 | 4.03 | |
| Pulsante AGC 18 | ||||
| 11 | 322789 | 4.80 | 5.86 | |
| Molla di spinta | ||||
| 12 | 317223 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 13 | 334011 | 2.10 | 2.56 | |
| O-RING (S-18) | ||||
| 14 | 878885 | 1.05 | 1.28 | |
| Molla (e) | ||||
| 16 | 335800 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 18 | 335300 | 1.04 | 1.27 | |
| CILINDRO | ||||
| 19 | 335261 | 22.28 | 27.18 | |
| PIN D2.5 | ||||
| 20 | 335264 | 1.04 | 1.27 | |
| Frizione del cilindro | ||||
| 21 | 335263 | 12.45 | 15.19 | |
| Secondo ingranaggio | ||||
| 22 | 335265 | 6.15 | 7.50 | |
| Molla (a) | ||||
| 23 | 335266 | 1.50 | 1.83 | |
| Rondella | ||||
| 24 | 301679 | 1.20 | 1.46 | |
| Anello di ritenzione tipo C | ||||
| 25 | 948310 | 1.35 | 1.65 | |
| Guarnizione olio (A) | ||||
| 26 | 335262 | 1.80 | 2.20 | |
| Portamartello (c) | ||||
| 27 | 335268 | 9.60 | 11.71 | |
| Manica (fw) | ||||
| 28 | 335795 | 4.20 | 5.12 | |
| Secondo martello | ||||
| 29 | 335269 | 3.90 | 4.76 | |
| Portamartello (a) | ||||
| 30 | 335267 | 3.00 | 3.66 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 31 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 32 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 33 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 34 | 322807 | 1.65 | 2.01 | |
| Percussore | ||||
| 35 | 335246 | 4.20 | 5.12 | |
| Anello O D17 | ||||
| 36 | 335247 | 2.55 | 3.11 | |
| PISTONE | ||||
| 37 | 335255 | 1.04 | 1.27 | |
| Spinotto Dh 38ms | ||||
| 38 | 335793 | 3.15 | 3.84 | |
| Rondella di Cuscinetto | ||||
| 39 | 335250 | 1.04 | 1.27 | |
| Anello del pistone | ||||
| 40 | 335794 | 1.20 | 1.46 | |
| Manicotto del pignone | ||||
| 41 | 335275 | 3.00 | 3.66 | |
| Copricuscinetto | ||||
| 42 | 335276 | 11.10 | 13.54 | |
| Secondo ingranaggio | ||||
| 43 | 335278 | 7.20 | 8.78 | |
| Molla frizione | ||||
| 44 | 323182 | 1.65 | 2.01 | |
| Frizione | ||||
| 45 | 335254 | 3.90 | 4.76 | |
| Rondella | ||||
| 46 | 331315 | 1.05 | 1.28 | |
| Secondo Albero | ||||
| 47 | 335277 | 6.60 | 8.05 | |
| Cuscinetto alternativo | ||||
| 48 | 335249 | 13.65 | 16.65 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 49 | 990079 | 1.05 | 1.28 | |
| Portacuscinetti | ||||
| 50 | 335270 | 11.40 | 13.91 | |
| Copricuscinetto | ||||
| 51 | 335271 | 1.04 | 1.27 | |
| Primo Ingranaggio | ||||
| 52 | 335253 | 6.75 | 8.24 | |
| Anello O D72.2 | ||||
| 53 | 335245 | 1.20 | 1.46 | |
| Coperchio interno | ||||
| 54 | 335798 | 9.75 | 11.90 | |
| Ammortizzatore di Peso (a) | ||||
| 55 | 335285 | 1.04 | 1.27 | |
| Peso (a) | ||||
| 56 | 335280 | 3.75 | 4.58 | |
| molla a balestra | ||||
| 57 | 335282 | 1.04 | 1.27 | |
| Peso (b) | ||||
| 58 | 335281 | 1.95 | 2.38 | |
| Vite esagonale Seal Lock M3x8 | ||||
| 59 | 325241 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 60 | 322816 | 1.65 | 2.01 | |
| Rondella di tenuta per Wh14 | ||||
| 61 | 322818 | 3.30 | 4.03 | |
| O-ring (p-22) | ||||
| 62 | 876796 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 63 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 64 | 982631 | 1.04 | 1.27 | |
| Piastra di copertura | ||||
| 65 | 335279 | 1.04 | 1.27 | |
| INDOTTO 110-127 VOLT | ||||
| 66 | 360961U | 26.95 | 32.88 | |
| Indotto 220-230 Volt | ||||
| 66 | 360961E | 24.48 | 29.86 | |
| Ammortizzatore di peso (b) | ||||
| 67 | 335286 | 1.04 | 1.27 | |
| Guida del ventilatore | ||||
| 68 | 335244 | 1.04 | 1.27 | |
| Vite di taglio a testa esagonale D4x50 | ||||
| 69 | 961672 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 70 | 340850E | 17.33 | 21.14 | |
| CAMPO 110-127 VOLT | ||||
| 70 | 340850C | 16.17 | 19.73 | |
| Cappuccio d'aria | ||||
| 71 | 334008 | 1.20 | 1.46 | |
| Imballaggio Di Feltro | ||||
| 72 | 324543 | 1.65 | 2.01 | |
| Ammortizzatore a Molla | ||||
| 73 | 335284 | 1.04 | 1.27 | |
| Portamolla | ||||
| 74 | 335283 | 1.04 | 1.27 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 75 | 983162 | 1.05 | 1.28 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 76 | 335241 | 9.60 | 11.71 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 76A | 335241 | 9.60 | 11.71 | |
| VITE C M4X35 | ||||
| 77 | 301654 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 78 | 500446Z | |||
| Portaspazzole di Carbone | ||||
| 79 | 955203 | 2.40 | 2.93 | |
| Spazzola di carbone (1 paio) | ||||
| 80 | 999041 | 4.50 | 5.49 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 81 | 999072 | 14.40 | 17.57 | |
| Condensatore (vecchio 987178) | ||||
| 82 | 930039 | 1.95 | 2.38 | |
| Strip di serraggio (vecchio 994566) | ||||
| 83 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 953327 | |||
| Bobina di Soffocamento (a) Marrone | ||||
| 86 | 335857 | 1.95 | 2.38 | |
| Bobina di soffocamento (a) Blu | ||||
| 87 | 324551 | 11.55 | 14.09 | |
| Pulsante di pressione | ||||
| 88 | 322853 | 1.05 | 1.28 | |
| Interruttore | ||||
| 89 | 335796 | 17.05 | 20.80 | |
| Copertura del Manico | ||||
| 90 | 335242 | 4.35 | 5.31 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 91 | 301653 | 1.04 | 1.27 | |
| ASSEMBLY IMPUGNATURA | ||||
| 93 | 375172 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 337257 | |||
| MANIGLIA LATERALE | ||||
| 502 | 335273 | 8.85 | 10.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 986802 | |||
| Raccoglipolvere | ||||
| 603 | 986803 | 6.54 | 7.98 | |
| SIGILLO | ||||
| 604 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 605 | 948310 | 1.35 | 1.65 | |
| ANELLO | ||||
| 606 | 958063 | 1.00 | 1.22 | |
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 607 | 959150 | 1.35 | 1.65 | |
| Anello esterno | ||||
| 608 | 986805 | 4.26 | 5.20 | |
| Preso | ||||
| 609 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 610 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 321814 | |||
| Vite a testa piatta (mano sinistra) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 982685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 303045 | |||
| Vite a sinistra M6x22 | ||||
| 654 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 303620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 674 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 303623 | |||
| Grasso per Martello Rotante (500g) | ||||
| 678 | 335781 | 67.24 | 82.03 | |
| Grasso per Martello Rotante (60g) | ||||
| 679 | 335782 | 13.50 | 16.47 | |
