Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH28PMY2WSZ”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

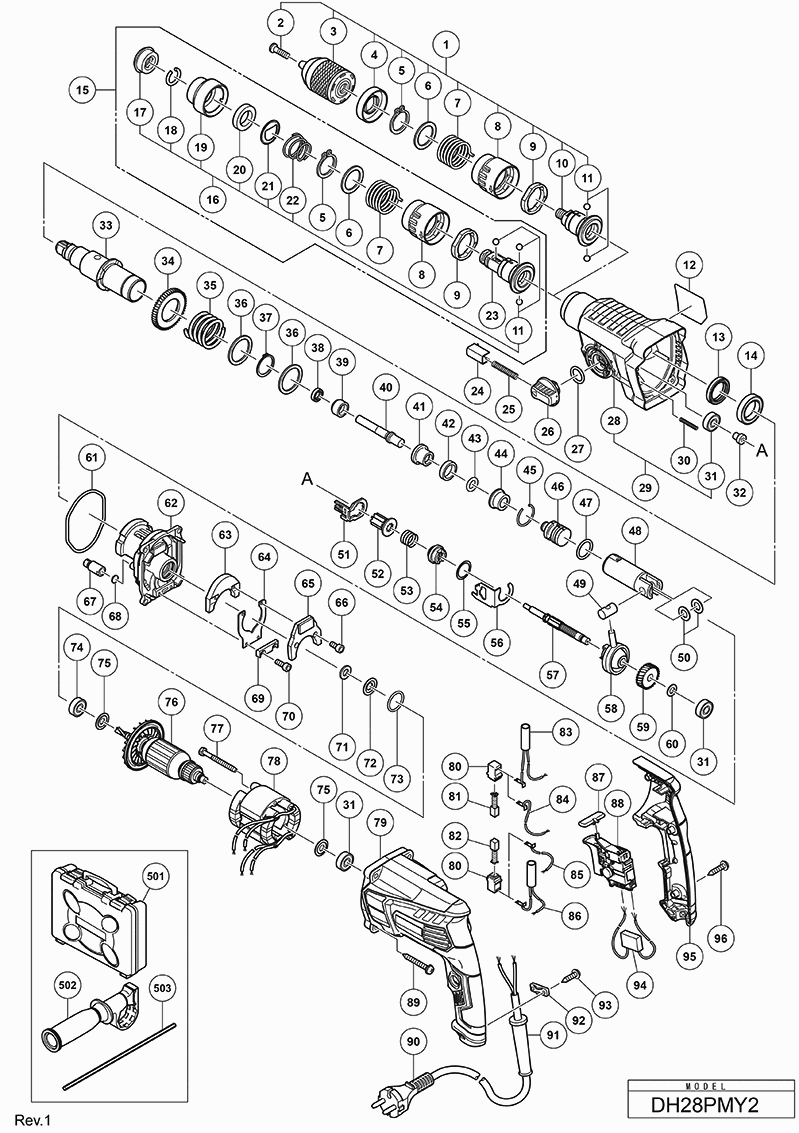

Disegni tecnici di Hikoki DH28PMY2WSZ
Elenco parti di Hikoki DH28PMY2WSZ
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| PORTA MANDRINO (A) ASS'Y | ||||
| 1 | 375012 | 50.60 | 61.73 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 995344 | |||
| Boorkop | ||||
| 3 | 752065 | 52.50 | 64.05 | |
| Fermaglio | ||||
| 4 | 326527 | 3.30 | 4.03 | |
| Rondella elastica | ||||
| 5 | 965469 | 1.05 | 1.28 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 6 | 326520 | 6.45 | 7.87 | |
| Molla | ||||
| 7 | 326519 | 7.65 | 9.33 | |
| IMPUGNATURA A BLOCCO | ||||
| 8 | 375013 | 1.05 | 1.28 | |
| Anello, ritenzione | ||||
| 9 | 326801 | 32.18 | 39.25 | |
| PORTA MANDRINO (A) | ||||
| 10 | 375011 | 17.60 | 21.47 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 11 | 335300 | 1.04 | 1.27 | |
| Guarnizione dell'olio | ||||
| 13 | 335259 | 2.85 | 3.48 | |
| Cuscinetto a sfere 6805 | ||||
| 14 | 6805BB | 2.40 | 2.93 | |
| PORTA INSERTO (A) ASS'Y | ||||
| 15 | 375010 | 27.50 | 33.55 | |
| SET DI IMPUGNATURE | ||||
| 16 | 375363 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 306345 | |||
| Anello di bloccaggio | ||||
| 18 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 19 | 374436 | 1.04 | 1.27 | |
| PORTA SFERA | ||||
| 20 | 374437 | 1.50 | 1.83 | |
| PIASTRA DI SUPPORTO | ||||
| 21 | 374435 | 1.04 | 1.27 | |
| Molla | ||||
| 22 | 322812 | 1.65 | 2.01 | |
| PORTA INSERTO (A) | ||||
| 23 | 375009 | 18.43 | 22.48 | |
| Pulsante AGC 18 | ||||
| 24 | 322789 | 4.80 | 5.86 | |
| Molla di spinta | ||||
| 25 | 317223 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 26 | 334011 | 2.10 | 2.56 | |
| O-RING (S-18) | ||||
| 27 | 878885 | 1.05 | 1.28 | |
| Coperchio del ingranaggio | ||||
| 28 | 375005 | 15.81 | 19.29 | |
| Molla (e) | ||||
| 30 | 335800 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 31 | 608VVM | 5.70 | 6.95 | |
| SUPPORTO ALBERO (B) | ||||
| 32 | 374422 | 1.04 | 1.27 | |
| CILINDRO | ||||
| 33 | 375007 | 37.40 | 45.63 | |
| Secondo ingranaggio | ||||
| 34 | 335265 | 6.15 | 7.50 | |
| Molla (b) | ||||
| 35 | 374430 | 1.20 | 1.46 | |
| Rondella | ||||
| 36 | 301679 | 1.20 | 1.46 | |
| Anello di ritenzione tipo C | ||||
| 37 | 948310 | 1.35 | 1.65 | |
| Guarnizione olio (A) | ||||
| 38 | 335262 | 1.80 | 2.20 | |
| PORTA MARTELLO (D) | ||||
| 39 | 375014 | 1.65 | 2.01 | |
| Secondo Martello | ||||
| 40 | 375008 | 5.55 | 6.77 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 42 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 43 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 44 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 45 | 322807 | 1.65 | 2.01 | |
| Battitore | ||||
| 46 | 374443 | 3.90 | 4.76 | |
| Anello O | ||||
| 47 | 372816 | 3.00 | 3.66 | |
| PISTONE | ||||
| 48 | 372817 | 9.90 | 12.08 | |
| Spinotto Dh 38ms | ||||
| 49 | 335793 | 3.15 | 3.84 | |
| Anello del pistone | ||||
| 50 | 335794 | 1.20 | 1.46 | |
| SECONDO PIGNONE | ||||
| 52 | 374440 | 6.30 | 7.69 | |
| Molla frizione | ||||
| 53 | 323182 | 1.65 | 2.01 | |
| Frizione | ||||
| 54 | 375022 | 3.90 | 4.76 | |
| Rondella | ||||
| 55 | 331315 | 1.05 | 1.28 | |
| PIASTRA DI CAMBIO (C) | ||||
| 56 | 374439 | 1.04 | 1.27 | |
| SECONDO ALBERO | ||||
| 57 | 374438 | 4.95 | 6.04 | |
| Cuscinetto alternativo | ||||
| 58 | 335249 | 13.65 | 16.65 | |
| Primo ingranaggio | ||||
| 59 | 374441 | 3.75 | 4.58 | |
| Anello O D72.2 | ||||
| 61 | 335245 | 1.20 | 1.46 | |
| COPERTURA INTERNA | ||||
| 62 | 374625 | 8.70 | 10.61 | |
| PESO (A) | ||||
| 63 | 374627 | 1.80 | 2.20 | |
| molla a balestra | ||||
| 64 | 335282 | 1.04 | 1.27 | |
| PESO (B) | ||||
| 65 | 374628 | 1.95 | 2.38 | |
| Vite esagonale Seal Lock M3x8 | ||||
| 66 | 325241 | 1.65 | 2.01 | |
| Cappuccio d'aria | ||||
| 67 | 334008 | 1.20 | 1.46 | |
| Imballaggio Di Feltro | ||||
| 68 | 324543 | 1.65 | 2.01 | |
| SUPPORTO DELLA MOLLA | ||||
| 69 | 374626 | 1.04 | 1.27 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 70 | 983162 | 1.05 | 1.28 | |
| Imballaggio Di Feltro | ||||
| 71 | 322816 | 1.65 | 2.01 | |
| Rondella di tenuta per Wh14 | ||||
| 72 | 322818 | 3.30 | 4.03 | |
| O-ring (p-22) | ||||
| 73 | 876796 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 74 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 75 | 982631 | 1.04 | 1.27 | |
| Indotto (B) 220-230 VOLT | ||||
| 76 | 361108E | 21.59 | 26.34 | |
| Vite D4x45 | ||||
| 77 | 981824 | 1.05 | 1.28 | |
| STATORE (A) 220-230 VOLT | ||||
| 78 | 341028K | 16.78 | 20.47 | |
| Custodia (b) | ||||
| 79 | 374622 | 8.85 | 10.80 | |
| Portaspazzole di Carbone | ||||
| 80 | 955203 | 2.40 | 2.93 | |
| Spazzola di carbone (1 paio) | ||||
| 81 | 999041 | 4.50 | 5.49 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 82 | 999072 | 14.40 | 17.57 | |
| BOBINA DI RISONANZA (MARRONE) | ||||
| 83 | 374615 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 374613 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 374612 | |||
| BOBINA DI RISONANZA (BLU) | ||||
| 86 | 374614 | 3.45 | 4.21 | |
| Pulsante di pressione | ||||
| 87 | 322853 | 1.05 | 1.28 | |
| INTERRUTTORE 220-240 VOLT | ||||
| 88 | 374610 | 15.54 | 18.96 | |
| VITE C M4X35 | ||||
| 89 | 301654 | 1.05 | 1.28 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 90 | 500440Z | 20.49 | 24.99 | |
| Protezione cavo D8.8 | ||||
| 91 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 91 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 92 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 984750 | |||
| Condensatore (vecchio 987178) | ||||
| 94 | 930039 | 1.95 | 2.38 | |
| Copertura della maniglia (b) | ||||
| 95 | 374623 | 5.10 | 6.22 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 96 | 301653 | 1.04 | 1.27 | |
| Valigetta porta attrezzi in plastica | ||||
| 501 | 375015 | 27.91 | 34.05 | |
| MANIGLIA LATERALE ASS'Y | ||||
| 502 | 374447 | 12.15 | 14.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 986802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 986803 | |||
| SIGILLO | ||||
| 604 | 986804 | 3.38 | 4.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 958063 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 607 | 959150 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 986805 | |||
| Preso | ||||
| 609 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 610 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 321814 | |||
| Vite a testa piatta (mano sinistra) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 982685 | |||
| Grasso per Martello Rotante (500g) | ||||
| 632 | 335781 | 67.24 | 82.03 | |
| Grasso per Martello Rotante (60g) | ||||
| 633 | 335782 | 13.50 | 16.47 | |
