Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH28PCY2WSZ”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

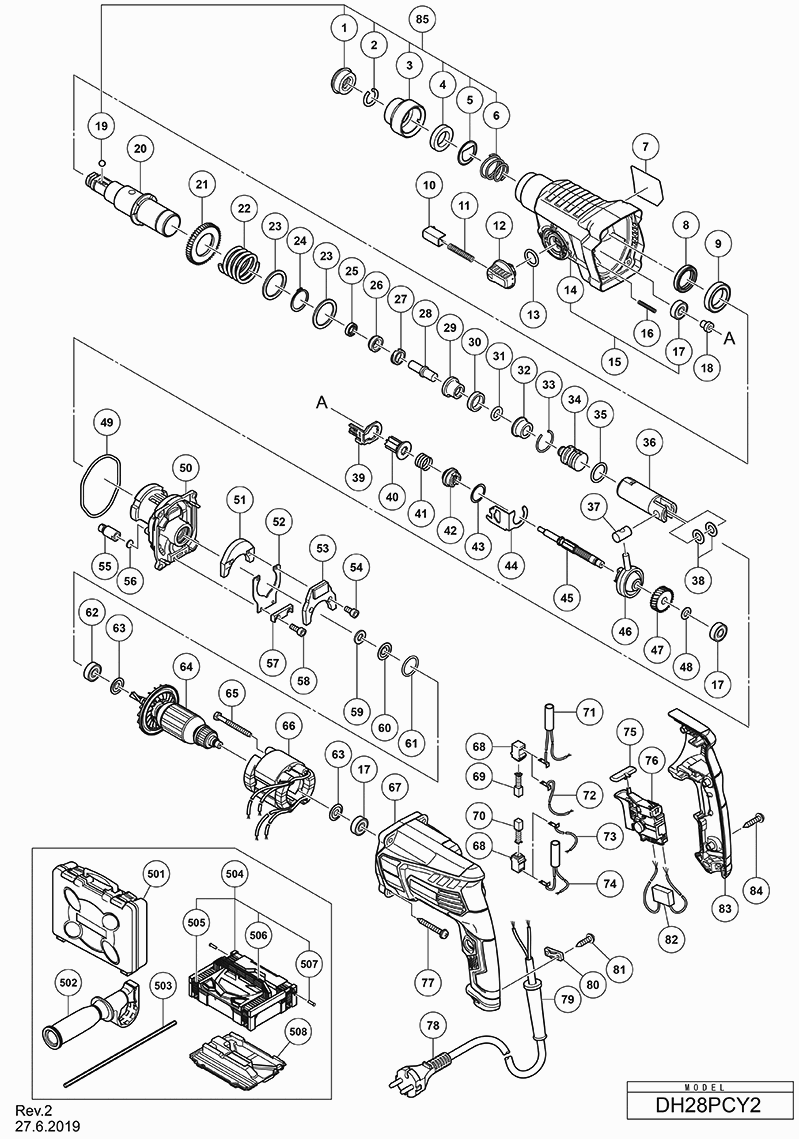

Disegni tecnici di Hikoki DH28PCY2WSZ
Elenco parti di Hikoki DH28PCY2WSZ
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 374436 | 1.04 | 1.27 | |
| PORTA SFERA | ||||
| 4 | 374437 | 1.50 | 1.83 | |
| PIASTRA DI SUPPORTO | ||||
| 5 | 374435 | 1.04 | 1.27 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| Guarnizione dell'olio | ||||
| 8 | 335259 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 6805BB | |||
| Pulsante AGC 18 | ||||
| 10 | 322789 | 4.80 | 5.86 | |
| Molla di spinta | ||||
| 11 | 317223 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 12 | 334011 | 2.10 | 2.56 | |
| O-RING (S-18) | ||||
| 13 | 878885 | 1.05 | 1.28 | |
| Coperchio dell'ingranaggio Ass'y incl.3,17 | ||||
| 15 | 375018 | 14.44 | 17.61 | |
| Molla (e) | ||||
| 16 | 335800 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| SUPPORTO ALBERO (B) | ||||
| 18 | 374422 | 1.04 | 1.27 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 19 | 335300 | 1.04 | 1.27 | |
| Secondo ingranaggio | ||||
| 21 | 335265 | 6.15 | 7.50 | |
| Molla (b) | ||||
| 22 | 374430 | 1.20 | 1.46 | |
| Rondella | ||||
| 23 | 301679 | 1.20 | 1.46 | |
| Guarnizione olio (A) | ||||
| 25 | 335262 | 1.80 | 2.20 | |
| SUPPORTO DEL MARTELLO (B) | ||||
| 26 | 374431 | 1.20 | 1.46 | |
| MANICOTTO DEL SUPPORTO | ||||
| 27 | 374427 | 2.55 | 3.11 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 30 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 31 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 32 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 33 | 322807 | 1.65 | 2.01 | |
| Battitore | ||||
| 34 | 374443 | 3.90 | 4.76 | |
| Anello O | ||||
| 35 | 372816 | 3.00 | 3.66 | |
| PISTONE | ||||
| 36 | 372817 | 9.90 | 12.08 | |
| Spinotto Dh 38ms | ||||
| 37 | 335793 | 3.15 | 3.84 | |
| Anello del pistone | ||||
| 38 | 335794 | 1.20 | 1.46 | |
| SECONDO PIGNONE | ||||
| 40 | 374440 | 6.30 | 7.69 | |
| Molla frizione | ||||
| 41 | 323182 | 1.65 | 2.01 | |
| Frizione | ||||
| 42 | 375022 | 3.90 | 4.76 | |
| Rondella | ||||
| 43 | 331315 | 1.05 | 1.28 | |
| PIASTRA DI CAMBIO (C) | ||||
| 44 | 374439 | 1.04 | 1.27 | |
| SECONDO ALBERO | ||||
| 45 | 374438 | 4.95 | 6.04 | |
| Cuscinetto alternativo | ||||
| 46 | 335249 | 13.65 | 16.65 | |
| Primo ingranaggio | ||||
| 47 | 374441 | 3.75 | 4.58 | |
| Anello O D72.2 | ||||
| 49 | 335245 | 1.20 | 1.46 | |
| COPERTURA INTERNA | ||||
| 50 | 374625 | 8.70 | 10.61 | |
| PESO (A) | ||||
| 51 | 374627 | 1.80 | 2.20 | |
| molla a balestra | ||||
| 52 | 335282 | 1.04 | 1.27 | |
| PESO (B) | ||||
| 53 | 374628 | 1.95 | 2.38 | |
| Vite esagonale Seal Lock M3x8 | ||||
| 54 | 325241 | 1.65 | 2.01 | |
| Cappuccio d'aria | ||||
| 55 | 334008 | 1.20 | 1.46 | |
| Imballaggio Di Feltro | ||||
| 56 | 324543 | 1.65 | 2.01 | |
| SUPPORTO DELLA MOLLA | ||||
| 57 | 374626 | 1.04 | 1.27 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 58 | 983162 | 1.05 | 1.28 | |
| Imballaggio Di Feltro | ||||
| 59 | 322816 | 1.65 | 2.01 | |
| Rondella di tenuta per Wh14 | ||||
| 60 | 322818 | 3.30 | 4.03 | |
| O-ring (p-22) | ||||
| 61 | 876796 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 62 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 63 | 982631 | 1.04 | 1.27 | |
| Indotto (B) 220-230 VOLT | ||||
| 64 | 361108E | 21.59 | 26.34 | |
| ARMATURE (B) 110 VOLT | ||||
| 64 | 361108C | 20.30 | 24.77 | |
| Vite D4x45 | ||||
| 65 | 981824 | 1.05 | 1.28 | |
| STATOR (A) 110 VOLT (W/CR) | ||||
| 66 | 341028C | 18.86 | 23.01 | |
| STATORE (A) 220-230 VOLT | ||||
| 66 | 341028K | 16.78 | 20.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 374622 | |||
| Portaspazzole di Carbone | ||||
| 68 | 955203 | 2.40 | 2.93 | |
| Spazzola di carbone (1 paio) | ||||
| 69 | 999041 | 4.50 | 5.49 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 70 | 999072 | 14.40 | 17.57 | |
| BOBINA DI RISONANZA (MARRONE) | ||||
| 71 | 374615 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 374613 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 374612 | |||
| BOBINA DI RISONANZA (BLU) | ||||
| 74 | 374614 | 3.45 | 4.21 | |
| Pulsante di pressione | ||||
| 75 | 322853 | 1.05 | 1.28 | |
| INTERRUTTORE 220-240 VOLT | ||||
| 76 | 374610 | 15.54 | 18.96 | |
| INTERRUTTORE 100-127 VOLT | ||||
| 76 | 374611 | 15.54 | 18.96 | |
| VITE C M4X35 | ||||
| 77 | 301654 | 1.05 | 1.28 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 78 | 500440Z | 20.49 | 24.99 | |
| Boccola del cavo D10.1 | ||||
| 79 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 80 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 984750 | |||
| Condensatore (vecchio 987178) | ||||
| 82 | 930039 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 374623 | |||
| Vite per foratura D4x20 con flangia (nero) | ||||
| 84 | 301653 | 1.04 | 1.27 | |
| SET DI IMPUGNATURE | ||||
| 85 | 375363 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 374630 | |||
| MANIGLIA LATERALE ASS'Y | ||||
| 502 | 374447 | 12.15 | 14.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 337739 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 337741 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 986802 | |||
| STOFVANGER | ||||
| 603 | 986803 | 6.54 | 7.98 | |
| SIGILLO | ||||
| 604 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 605 | 948310 | 1.35 | 1.65 | |
| RING | ||||
| 606 | 958063 | 1.00 | 1.22 | |
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 607 | 959150 | 1.35 | 1.65 | |
| OUTER RACE | ||||
| 608 | 986805 | 4.26 | 5.20 | |
| Preso | ||||
| 609 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 610 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 321814 | |||
| Vite a testa piatta (mano sinistra) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 982685 | |||
| Grasso per Martello Rotante (500g) | ||||
| 632 | 335781 | 67.24 | 82.03 | |
| Grasso per Martello Rotante (60g) | ||||
| 633 | 335782 | 13.50 | 16.47 | |
