Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH26PX”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

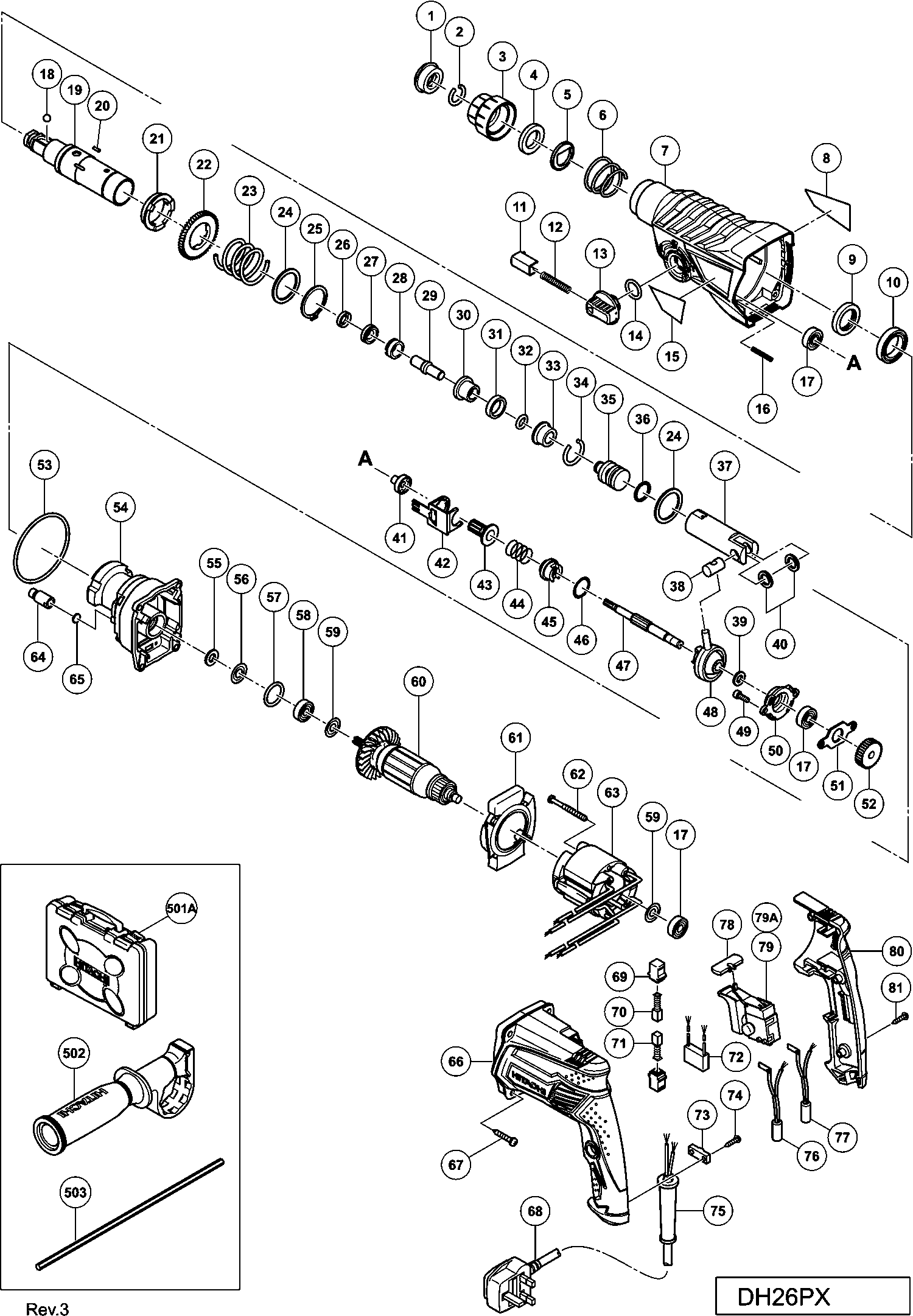

Disegni tecnici di Hikoki DH26PX
Elenco parti di Hikoki DH26PX
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 324527 | 3.30 | 4.03 | |
| Porta-palla | ||||
| 4 | 324528 | 6.45 | 7.87 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 7A | 335274 | 19.80 | 24.16 | |
| Guarnizione dell'olio | ||||
| 9 | 335259 | 2.85 | 3.48 | |
| Cuscinetto a sfere 6805dd | ||||
| 10 | 335260 | 3.30 | 4.03 | |
| Pulsante AGC 18 | ||||
| 11 | 322789 | 4.80 | 5.86 | |
| Molla di spinta | ||||
| 12 | 317223 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 13 | 334011 | 2.10 | 2.56 | |
| O-RING (S-18) | ||||
| 14 | 878885 | 1.05 | 1.28 | |
| Molla (e) | ||||
| 16 | 335800 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 18 | 335300 | 1.04 | 1.27 | |
| CILINDRO | ||||
| 19 | 335261 | 22.28 | 27.18 | |
| PIN D2.5 | ||||
| 20 | 335264 | 1.04 | 1.27 | |
| Frizione del cilindro | ||||
| 21 | 335263 | 12.45 | 15.19 | |
| Secondo ingranaggio | ||||
| 22 | 335265 | 6.15 | 7.50 | |
| Molla (a) | ||||
| 23 | 335266 | 1.50 | 1.83 | |
| Rondella | ||||
| 24 | 301679 | 1.20 | 1.46 | |
| Anello di ritenzione tipo C | ||||
| 25 | 948310 | 1.35 | 1.65 | |
| Guarnizione olio (A) | ||||
| 26 | 335262 | 1.80 | 2.20 | |
| Portamartello (c) | ||||
| 27 | 335268 | 9.60 | 11.71 | |
| Manica (fw) | ||||
| 28 | 335795 | 4.20 | 5.12 | |
| Secondo martello | ||||
| 29 | 335269 | 3.90 | 4.76 | |
| Portamartello (a) | ||||
| 30 | 335267 | 3.00 | 3.66 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 31 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 32 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 33 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 34 | 322807 | 1.65 | 2.01 | |
| Percussore | ||||
| 35 | 335246 | 4.20 | 5.12 | |
| Anello O D17 | ||||
| 36 | 335247 | 2.55 | 3.11 | |
| PISTONE | ||||
| 37 | 335255 | 1.04 | 1.27 | |
| Spinotto Dh 38ms | ||||
| 38 | 335793 | 3.15 | 3.84 | |
| Rondella di Cuscinetto | ||||
| 39 | 335250 | 1.04 | 1.27 | |
| Anello del pistone | ||||
| 40 | 335794 | 1.20 | 1.46 | |
| Manicotto del pignone | ||||
| 41 | 335275 | 3.00 | 3.66 | |
| Copricuscinetto | ||||
| 42 | 335276 | 11.10 | 13.54 | |
| Secondo ingranaggio | ||||
| 43 | 335278 | 7.20 | 8.78 | |
| Molla frizione | ||||
| 44 | 323182 | 1.65 | 2.01 | |
| Frizione | ||||
| 45 | 335254 | 3.90 | 4.76 | |
| Rondella | ||||
| 46 | 331315 | 1.05 | 1.28 | |
| Secondo Albero | ||||
| 47 | 335277 | 6.60 | 8.05 | |
| Cuscinetto alternativo | ||||
| 48 | 335249 | 13.65 | 16.65 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 49 | 990079 | 1.05 | 1.28 | |
| Portacuscinetti | ||||
| 50 | 335270 | 11.40 | 13.91 | |
| Copricuscinetto | ||||
| 51 | 335271 | 1.04 | 1.27 | |
| Primo Ingranaggio | ||||
| 52 | 335253 | 6.75 | 8.24 | |
| Anello O D72.2 | ||||
| 53 | 335245 | 1.20 | 1.46 | |
| Coperchio Interno | ||||
| 54 | 335272 | 9.90 | 12.08 | |
| Imballaggio Di Feltro | ||||
| 55 | 322816 | 1.65 | 2.01 | |
| Rondella di tenuta per Wh14 | ||||
| 56 | 322818 | 3.30 | 4.03 | |
| O-ring (p-22) | ||||
| 57 | 876796 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 58 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 59 | 982631 | 1.04 | 1.27 | |
| Indotto 220-230 Volt | ||||
| 60 | 360961E | 24.48 | 29.86 | |
| Guida del ventilatore | ||||
| 61 | 335244 | 1.04 | 1.27 | |
| Vite di taglio a testa esagonale D4x50 | ||||
| 62 | 961672 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 63 | 340850E | 17.33 | 21.14 | |
| Cappuccio d'aria | ||||
| 64 | 334008 | 1.20 | 1.46 | |
| Imballaggio Di Feltro | ||||
| 65 | 324543 | 1.65 | 2.01 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 66 | 335241 | 9.60 | 11.71 | |
| VITE C M4X35 | ||||
| 67 | 301654 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 68 | 500446Z | |||
| Portaspazzole di Carbone | ||||
| 69 | 955203 | 2.40 | 2.93 | |
| Spazzola di carbone (1 paio) | ||||
| 70 | 999041 | 4.50 | 5.49 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 71 | 999072 | 14.40 | 17.57 | |
| Condensatore (vecchio 987178) | ||||
| 72 | 930039 | 1.95 | 2.38 | |
| Strip di serraggio (vecchio 994566) | ||||
| 73 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 984750 | |||
| Protezione cavo D8.8 | ||||
| 75 | 380090 | 1.04 | 1.27 | |
| Bobina di Soffocamento (a) Marrone | ||||
| 76 | 335857 | 1.95 | 2.38 | |
| Bobina di soffocamento (a) Blu | ||||
| 77 | 324551 | 11.55 | 14.09 | |
| Pulsante di pressione | ||||
| 78 | 322853 | 1.05 | 1.28 | |
| Interruttore | ||||
| 79 | 335796 | 17.05 | 20.80 | |
| Copertura del Manico | ||||
| 80 | 335242 | 4.35 | 5.31 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 81 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 337257 | |||
| MANIGLIA LATERALE | ||||
| 502 | 335273 | 8.85 | 10.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 986802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 986803 | |||
| SIGILLO | ||||
| 604 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 605 | 948310 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 958063 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 607 | 959150 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 986805 | |||
| Preso | ||||
| 609 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 610 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 321814 | |||
| Vite a testa piatta (mano sinistra) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 982685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 303045 | |||
| Vite a sinistra M6x22 | ||||
| 654 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 303620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 674 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 303623 | |||
| Grasso per Martello Rotante (500g) | ||||
| 678 | 335781 | 67.24 | 82.03 | |
| Grasso per Martello Rotante (60g) | ||||
| 679 | 335782 | 13.50 | 16.47 | |
