Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH26PC2WSZ”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

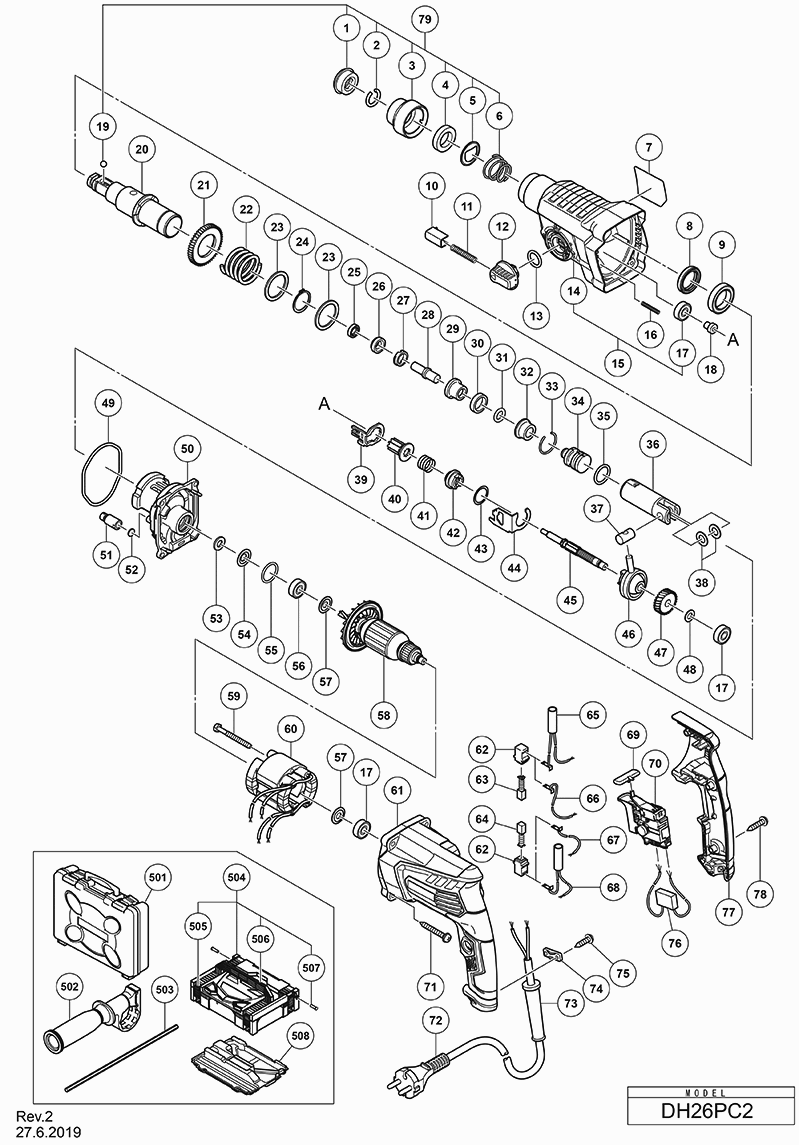

Disegni tecnici di Hikoki DH26PC2WSZ
Elenco parti di Hikoki DH26PC2WSZ
Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
I prezzi indicati sono comprensivi di IVA | ||||
Nessuna informazione disponibile, non ordinabile | ||||
1 | 306345 | |||
Anello di bloccaggio | ||||
2 | 306340 | 1.35 | 1.65 | |
Impugnatura | ||||
3 | 374436 | 1.04 | 1.27 | |
PORTA SFERA | ||||
4 | 374437 | 1.50 | 1.83 | |
PIASTRA DI SUPPORTO | ||||
5 | 374435 | 1.04 | 1.27 | |
Molla | ||||
6 | 322812 | 1.65 | 2.01 | |
Guarnizione dell'olio | ||||
8 | 335259 | 2.85 | 3.48 | |
Cuscinetto a sfere 6805 | ||||
9 | 6805BB | 2.40 | 2.93 | |
Pulsante AGC 18 | ||||
10 | 322789 | 4.80 | 5.86 | |
Molla di spinta | ||||
11 | 317223 | 1.65 | 2.01 | |
Leva di cambio | ||||
12 | 334011 | 2.10 | 2.56 | |
O-RING (S-18) | ||||
13 | 878885 | 1.05 | 1.28 | |
Coperchio del ingranaggio | ||||
14 | 374618 | 14.71 | 17.95 | |
Coperchio dell'ingranaggio Ass'y incl.3,17 | ||||
15 | 375016 | 14.44 | 17.61 | |
Molla (e) | ||||
16 | 335800 | 1.04 | 1.27 | |
Cuscinetto a sfere 608vvmc2eps2l | ||||
17 | 608VVM | 5.70 | 6.95 | |
SUPPORTO ALBERO (B) | ||||
18 | 374422 | 1.04 | 1.27 | |
Pallina in acciaio D7.0 (10 Pz.) | ||||
19 | 335300 | 1.04 | 1.27 | |
Secondo ingranaggio | ||||
21 | 335265 | 6.15 | 7.50 | |
Molla (b) | ||||
22 | 374430 | 1.20 | 1.46 | |
Rondella | ||||
23 | 301679 | 1.20 | 1.46 | |
Guarnizione olio (A) | ||||
25 | 335262 | 1.80 | 2.20 | |
SUPPORTO DEL MARTELLO (B) | ||||
26 | 374431 | 1.20 | 1.46 | |
MANICOTTO DEL SUPPORTO | ||||
27 | 374427 | 2.55 | 3.11 | |
ANELLO DI SMORZAMENTO (A) | ||||
30 | 322805 | 1.65 | 2.01 | |
Anello O (c) Dh40ma/mb/mr | ||||
31 | 322808 | 1.65 | 2.01 | |
Supporto dell'ammortizzatore | ||||
32 | 324524 | 6.45 | 7.87 | |
ANELLO FERMATORE | ||||
33 | 322807 | 1.65 | 2.01 | |
Battitore | ||||
34 | 374443 | 3.90 | 4.76 | |
Anello O | ||||
35 | 372816 | 3.00 | 3.66 | |
PISTONE | ||||
36 | 372817 | 9.90 | 12.08 | |
Spinotto Dh 38ms | ||||
37 | 335793 | 3.15 | 3.84 | |
Anello del pistone | ||||
38 | 335794 | 1.20 | 1.46 | |
SECONDO PIGNONE | ||||
40 | 374440 | 6.30 | 7.69 | |
Molla frizione | ||||
41 | 323182 | 1.65 | 2.01 | |
Frizione | ||||
42 | 375022 | 3.90 | 4.76 | |
Rondella | ||||
43 | 331315 | 1.05 | 1.28 | |
PIASTRA DI CAMBIO (C) | ||||
44 | 374439 | 1.04 | 1.27 | |
SECONDO ALBERO | ||||
45 | 374438 | 4.95 | 6.04 | |
Cuscinetto alternativo | ||||
46 | 335249 | 13.65 | 16.65 | |
Primo ingranaggio | ||||
47 | 374441 | 3.75 | 4.58 | |
Anello O D72.2 | ||||
49 | 335245 | 1.20 | 1.46 | |
Cappuccio d'aria | ||||
51 | 334008 | 1.20 | 1.46 | |
Imballaggio Di Feltro | ||||
52 | 324543 | 1.65 | 2.01 | |
Imballaggio Di Feltro | ||||
53 | 322816 | 1.65 | 2.01 | |
Rondella di tenuta per Wh14 | ||||
54 | 322818 | 3.30 | 4.03 | |
O-ring (p-22) | ||||
55 | 876796 | 1.05 | 1.28 | |
Cuscinetto a sfere 608ddmc2eps2s | ||||
56 | 608DDM | 5.55 | 6.77 | |
Rondella (a) | ||||
57 | 982631 | 1.04 | 1.27 | |
Indotto (A) 220-230 VOLT | ||||
58 | 361106E | 21.59 | 26.34 | |
Vite D4x45 | ||||
59 | 981824 | 1.05 | 1.28 | |
STATORE (A) 220-230 VOLT | ||||
60 | 341028K | 16.78 | 20.47 | |
CUSTODIA (A) | ||||
61 | 374616 | 8.55 | 10.43 | |
Portaspazzole di Carbone | ||||
62 | 955203 | 2.40 | 2.93 | |
Spazzola di carbone (1 paio) | ||||
63 | 999041 | 4.50 | 5.49 | |
Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
64 | 999072 | 14.40 | 17.57 | |
BOBINA DI RISONANZA (MARRONE) | ||||
65 | 374615 | 3.45 | 4.21 | |
Nessuna informazione disponibile, non ordinabile | ||||
66 | 374613 | |||
Nessuna informazione disponibile, non ordinabile | ||||
67 | 374612 | |||
BOBINA DI RISONANZA (BLU) | ||||
68 | 374614 | 3.45 | 4.21 | |
Pulsante di pressione | ||||
69 | 322853 | 1.05 | 1.28 | |
INTERRUTTORE 220-240 VOLT | ||||
70 | 374610 | 15.54 | 18.96 | |
INTERRUTTORE 100-127 VOLT | ||||
70 | 374611 | 15.54 | 18.96 | |
VITE C M4X35 | ||||
71 | 301654 | 1.05 | 1.28 | |
Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
72 | 500440Z | 20.49 | 24.99 | |
Protezione cavo D8.8 | ||||
73 | 380090 | 1.04 | 1.27 | |
Boccola del cavo D10.1 | ||||
73 | 938051 | 1.04 | 1.27 | |
Strip di serraggio (vecchio 994566) | ||||
74 | 937631 | 1.04 | 1.27 | |
Nessuna informazione disponibile, non ordinabile | ||||
75 | 984750 | |||
Condensatore (vecchio 987178) | ||||
76 | 930039 | 1.95 | 2.38 | |
Copertura della maniglia (a) | ||||
77 | 374617 | 5.10 | 6.22 | |
Vite per foratura D4x20 con flangia (nero) | ||||
78 | 301653 | 1.04 | 1.27 | |
SET DI IMPUGNATURE | ||||
79 | 375363 | 2.85 | 3.48 | |
Nessuna informazione disponibile, non ordinabile | ||||
501 | 374619 | |||
MANIGLIA LATERALE ASS'Y | ||||
502 | 374447 | 12.15 | 14.82 | |
Nessuna informazione disponibile, non ordinabile | ||||
503 | 310331 | |||
Nessuna informazione disponibile, non ordinabile | ||||
504 | 337739 | |||
Nessuna informazione disponibile, non ordinabile | ||||
505 | 336472 | |||
Nessuna informazione disponibile, non ordinabile | ||||
506 | 336473 | |||
Nessuna informazione disponibile, non ordinabile | ||||
507 | 336474 | |||
Nessuna informazione disponibile, non ordinabile | ||||
508 | 337741 | |||
Nessuna informazione disponibile, non ordinabile | ||||
601 | 306885 | |||
Nessuna informazione disponibile, non ordinabile | ||||
602 | 986802 | |||
Nessuna informazione disponibile, non ordinabile | ||||
603 | 986803 | |||
SIGILLO | ||||
604 | 986804 | 3.38 | 4.12 | |
Anello di ritenzione tipo C | ||||
605 | 948310 | 1.35 | 1.65 | |
Nessuna informazione disponibile, non ordinabile | ||||
606 | 958063 | |||
Pallina di acciaio D6.35 (10 pezzi) | ||||
607 | 959150 | 1.35 | 1.65 | |
Nessuna informazione disponibile, non ordinabile | ||||
608 | 986805 | |||
Preso | ||||
609 | 986806 | 5.10 | 6.22 | |
Adattatore per Presa (b) | ||||
610 | 306910 | 4.50 | 5.49 | |
Nessuna informazione disponibile, non ordinabile | ||||
611 | 971787 | |||
Nessuna informazione disponibile, non ordinabile | ||||
612 | 931844 | |||
Grasso per Martello Rotante (500g) | ||||
632 | 335781 | 67.24 | 82.03 | |
Grasso per Martello Rotante (60g) | ||||
633 | 335782 | 13.50 | 16.47 |
