Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH24PX”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

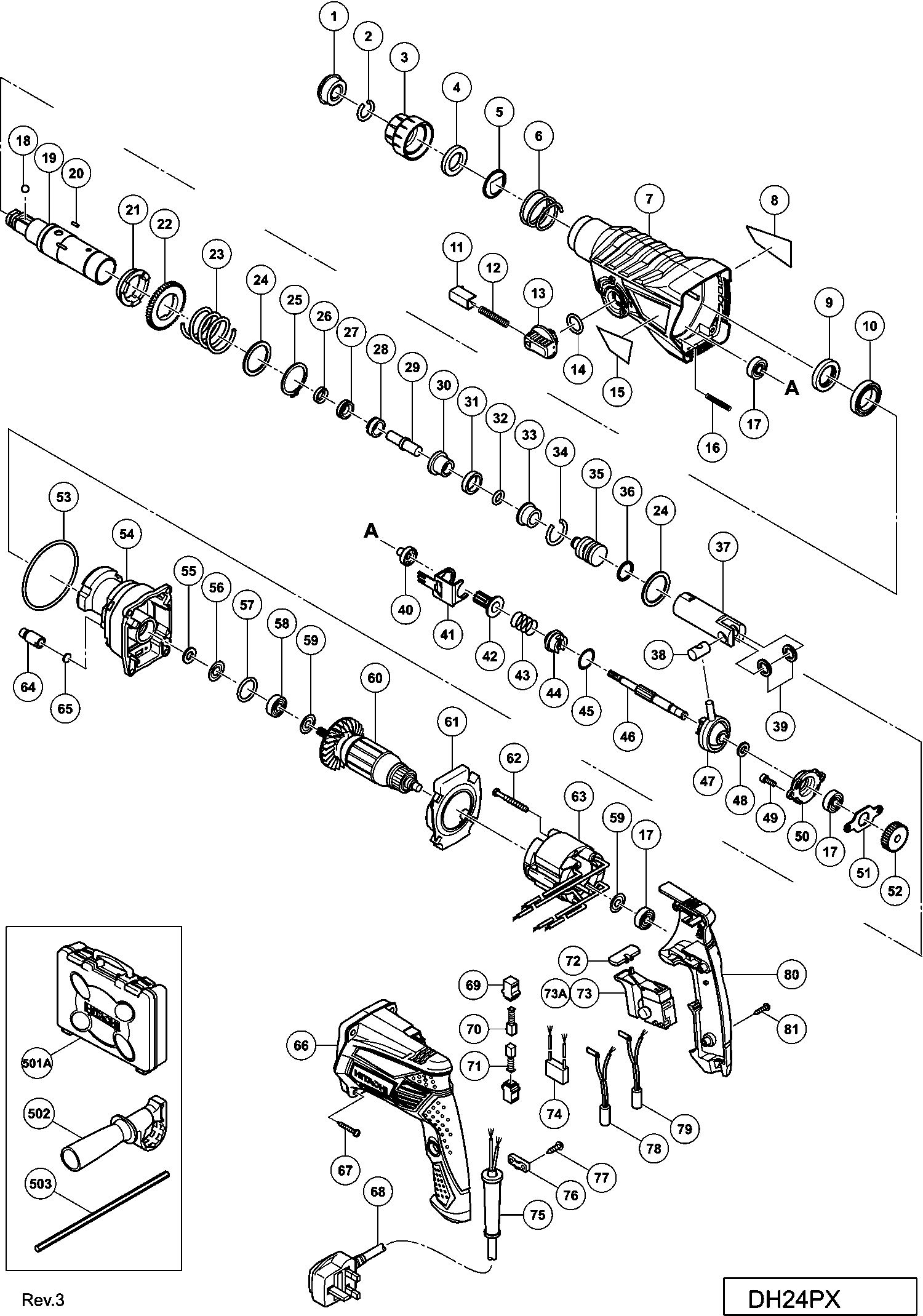

Disegni tecnici di Hikoki DH24PX
Elenco parti di Hikoki DH24PX
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| STATORE 230V | ||||
| *60 | 360962E | 24.34 | 29.69 | |
| INDOTTO 110 VOLT | ||||
| *60 | 360962C | 22.72 | 27.72 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *63 | 340866E | 20.76 | 25.33 | |
| CAMPO 110 VOLT | ||||
| *63 | 340866C | 19.69 | 24.02 | |
| Cavo 230 Volt Gbr | ||||
| *68 | 500450Z | 31.63 | 38.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 324527 | 3.30 | 4.03 | |
| Porta-palla | ||||
| 4 | 324528 | 6.45 | 7.87 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 7A | 335274 | 19.80 | 24.16 | |
| Guarnizione dell'olio | ||||
| 9 | 335259 | 2.85 | 3.48 | |
| Cuscinetto a sfere 6805dd | ||||
| 10 | 335260 | 3.30 | 4.03 | |
| Pulsante AGC 18 | ||||
| 11 | 322789 | 4.80 | 5.86 | |
| Molla di spinta | ||||
| 12 | 317223 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 13 | 334011 | 2.10 | 2.56 | |
| O-RING (S-18) | ||||
| 14 | 878885 | 1.05 | 1.28 | |
| Molla (e) | ||||
| 16 | 335800 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 18 | 335300 | 1.04 | 1.27 | |
| CILINDRO | ||||
| 19 | 335261 | 22.28 | 27.18 | |
| PIN D2.5 | ||||
| 20 | 335264 | 1.04 | 1.27 | |
| Frizione del cilindro | ||||
| 21 | 335263 | 12.45 | 15.19 | |
| Secondo ingranaggio | ||||
| 22 | 335265 | 6.15 | 7.50 | |
| Molla (a) | ||||
| 23 | 335266 | 1.50 | 1.83 | |
| Rondella | ||||
| 24 | 301679 | 1.20 | 1.46 | |
| Anello di ritenzione tipo C | ||||
| 25 | 948310 | 1.35 | 1.65 | |
| Guarnizione olio (A) | ||||
| 26 | 335262 | 1.80 | 2.20 | |
| Portamartello (c) | ||||
| 27 | 335268 | 9.60 | 11.71 | |
| Manica (fw) | ||||
| 28 | 335795 | 4.20 | 5.12 | |
| Secondo martello | ||||
| 29 | 335269 | 3.90 | 4.76 | |
| Portamartello (a) | ||||
| 30 | 335267 | 3.00 | 3.66 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 31 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 32 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 33 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 34 | 322807 | 1.65 | 2.01 | |
| Percussore | ||||
| 35 | 335246 | 4.20 | 5.12 | |
| Anello O D17 | ||||
| 36 | 335247 | 2.55 | 3.11 | |
| PISTONE | ||||
| 37 | 335255 | 1.04 | 1.27 | |
| Spinotto Dh 38ms | ||||
| 38 | 335793 | 3.15 | 3.84 | |
| Anello del pistone | ||||
| 39 | 335794 | 1.20 | 1.46 | |
| Manicotto del pignone | ||||
| 40 | 335275 | 3.00 | 3.66 | |
| Copricuscinetto | ||||
| 41 | 335276 | 11.10 | 13.54 | |
| Secondo ingranaggio | ||||
| 42 | 335278 | 7.20 | 8.78 | |
| Molla frizione | ||||
| 43 | 323182 | 1.65 | 2.01 | |
| Frizione | ||||
| 44 | 335254 | 3.90 | 4.76 | |
| Rondella | ||||
| 45 | 331315 | 1.05 | 1.28 | |
| Secondo Albero | ||||
| 46 | 335277 | 6.60 | 8.05 | |
| Cuscinetto alternativo | ||||
| 47 | 335249 | 13.65 | 16.65 | |
| Rondella di Cuscinetto | ||||
| 48 | 335250 | 1.04 | 1.27 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 49 | 990079 | 1.05 | 1.28 | |
| Portacuscinetti | ||||
| 50 | 335270 | 11.40 | 13.91 | |
| Copricuscinetto | ||||
| 51 | 335271 | 1.04 | 1.27 | |
| Primo Ingranaggio | ||||
| 52 | 335253 | 6.75 | 8.24 | |
| Anello O D72.2 | ||||
| 53 | 335245 | 1.20 | 1.46 | |
| Coperchio Interno | ||||
| 54 | 335272 | 9.90 | 12.08 | |
| Imballaggio Di Feltro | ||||
| 55 | 322816 | 1.65 | 2.01 | |
| Rondella di tenuta per Wh14 | ||||
| 56 | 322818 | 3.30 | 4.03 | |
| O-ring (p-22) | ||||
| 57 | 876796 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 58 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 59 | 982631 | 1.04 | 1.27 | |
| STATORE 230V | ||||
| 60 | 360962E | 24.34 | 29.69 | |
| INDOTTO 110 VOLT | ||||
| 60 | 360962C | 22.72 | 27.72 | |
| Guida del ventilatore | ||||
| 61 | 335244 | 1.04 | 1.27 | |
| Vite D4x45 | ||||
| 62 | 981824 | 1.05 | 1.28 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 63 | 340866E | 20.76 | 25.33 | |
| CAMPO 110 VOLT | ||||
| 63 | 340866C | 19.69 | 24.02 | |
| Cappuccio d'aria | ||||
| 64 | 334008 | 1.20 | 1.46 | |
| Imballaggio Di Feltro | ||||
| 65 | 324543 | 1.65 | 2.01 | |
| ALLOGGIAMENTO | ||||
| 66 | 335660 | 7.50 | 9.15 | |
| ALLOGGIAMENTO | ||||
| 66A | 335660 | 7.50 | 9.15 | |
| VITE C M4X35 | ||||
| 67 | 301654 | 1.05 | 1.28 | |
| Cavo 230 Volt Gbr | ||||
| 68 | 500450Z | 31.63 | 38.58 | |
| Portaspazzole di Carbone | ||||
| 69 | 955203 | 2.40 | 2.93 | |
| Spazzola di carbone (1 paio) | ||||
| 70 | 999041 | 4.50 | 5.49 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 71 | 999072 | 14.40 | 17.57 | |
| Pulsante di pressione | ||||
| 72 | 322853 | 1.05 | 1.28 | |
| Interruttore | ||||
| 73 | 335796 | 17.05 | 20.80 | |
| Condensatore (vecchio 987178) | ||||
| 74 | 930039 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 953327 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 76 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 984750 | |||
| Bobina di Soffocamento (a) Marrone | ||||
| 78 | 335857 | 1.95 | 2.38 | |
| Bobina di soffocamento (a) Blu | ||||
| 79 | 324551 | 11.55 | 14.09 | |
| Copertura del Manico | ||||
| 80 | 335661 | 3.45 | 4.21 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 81 | 301653 | 1.04 | 1.27 | |
| ASSEMBLY IMPUGNATURA | ||||
| 83 | 375172 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 337257 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 324548 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 303709 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 986802 | |||
| Raccoglipolvere | ||||
| 603 | 986803 | 6.54 | 7.98 | |
| SIGILLO | ||||
| 604 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 605 | 948310 | 1.35 | 1.65 | |
| ANELLO | ||||
| 606 | 958063 | 1.00 | 1.22 | |
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 607 | 959150 | 1.35 | 1.65 | |
| Anello esterno | ||||
| 608 | 986805 | 4.26 | 5.20 | |
| Preso | ||||
| 609 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 610 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 321814 | |||
| Vite a testa piatta (mano sinistra) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 982685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 303045 | |||
| Vite a sinistra M6x22 | ||||
| 654 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 303620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 674 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 303623 | |||
| Grasso per Martello Rotante (500g) | ||||
| 678 | 335781 | 67.24 | 82.03 | |
| Grasso per Martello Rotante (60g) | ||||
| 679 | 335782 | 13.50 | 16.47 | |
