Qui troverai tutte le parti e i disegni disponibili del 'Hikoki DH24PM'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

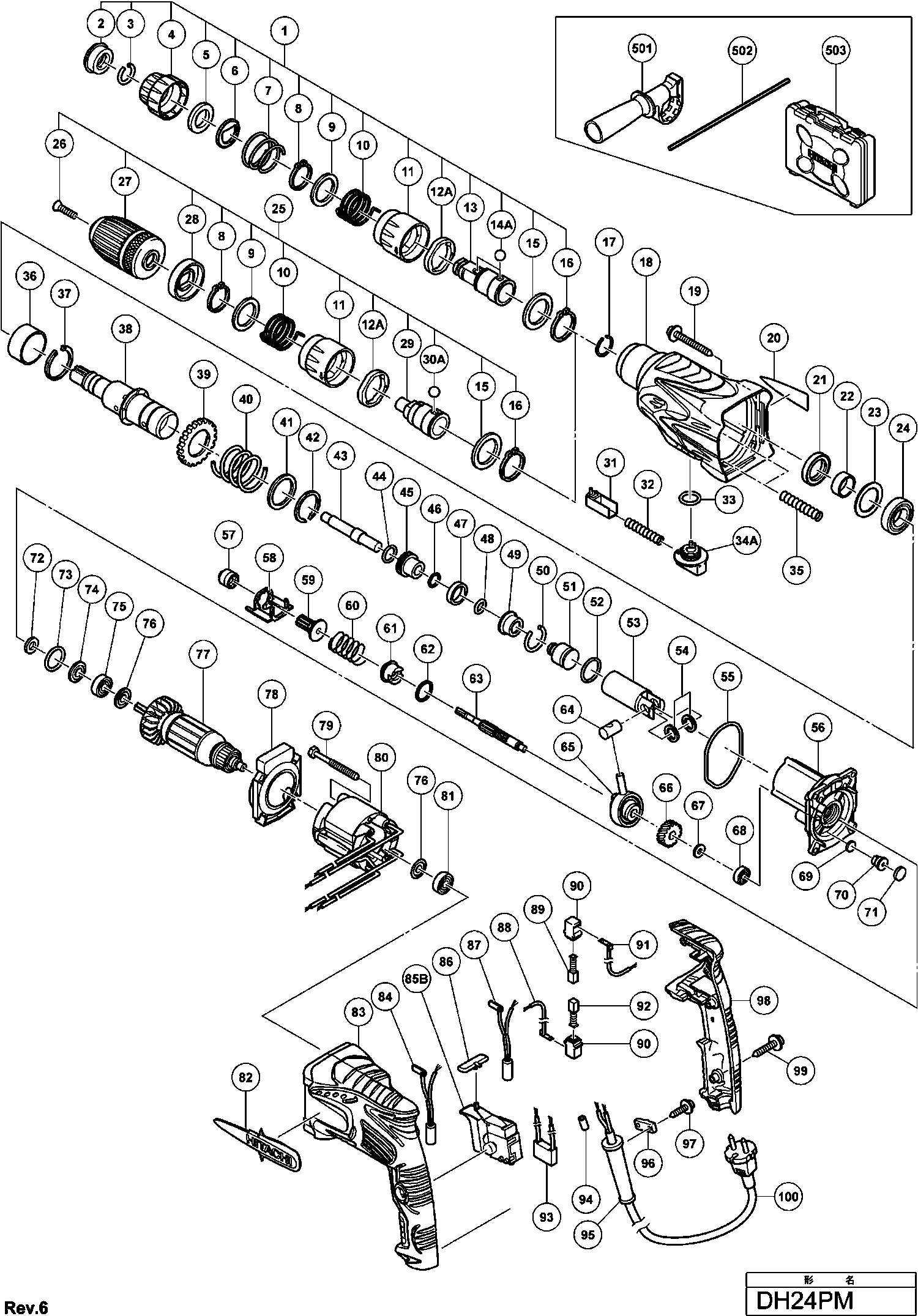

Disegno tecnico del modello Hikoki DH24PM
Elenco parti di ricambio del modello Hikoki DH24PM
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Portabit completa SDS Incl.5-9,12,17-23 | ||||
| 1 | 326516 | 134.20 | 163.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 306345 | |||
| Anello di bloccaggio | ||||
| 3 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 4 | 324527 | 3.30 | 4.03 | |
| Porta-palla | ||||
| 5 | 324528 | 6.45 | 7.87 | |
| Piastra di supporto | ||||
| 6 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 7 | 322812 | 1.65 | 2.01 | |
| Rondella elastica | ||||
| 8 | 965469 | 1.05 | 1.28 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 9 | 326520 | 6.45 | 7.87 | |
| Molla | ||||
| 10 | 326519 | 7.65 | 9.33 | |
| Impugnatura | ||||
| 11 | 326387 | 4.80 | 5.86 | |
| Anello, ritenzione | ||||
| 12A | 326801 | 32.18 | 39.25 | |
| Porta inserti | ||||
| 13 | 326517 | 87.59 | 106.86 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 14A | 335300 | 1.04 | 1.27 | |
| Rondella (a) | ||||
| 15 | 326518 | 6.45 | 7.87 | |
| ANELLO DI RITENZIONE | ||||
| 16 | 962553 | 1.05 | 1.28 | |
| Rondella elastica | ||||
| 17 | 306993 | 1.35 | 1.65 | |
| Custodia del ingranaggio | ||||
| 18 | 324605 | 103.68 | 126.48 | |
| VITE C M4X35 | ||||
| 19 | 301654 | 1.05 | 1.28 | |
| Guarnizione dell'olio | ||||
| 21 | 307688 | 3.90 | 4.76 | |
| MANICOTTO ESATRICO | ||||
| 22 | 322815 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 23 | 323232 | 1.65 | 2.01 | |
| CUSCINETTO A SFERE 6904DDPS2L | ||||
| 24 | 6904DD | 15.81 | 19.29 | |
| Porta trapano completo | ||||
| 25 | 326271 | 116.74 | 142.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 26 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 322357 | |||
| Fermaglio | ||||
| 28 | 326527 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 326526 | |||
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 30A | 335300 | 1.04 | 1.27 | |
| Pulsante AGC 18 | ||||
| 31 | 324530 | 1.65 | 2.01 | |
| Molla di spinta | ||||
| 32 | 317223 | 1.65 | 2.01 | |
| O-RING (S-18) | ||||
| 33 | 878885 | 1.05 | 1.28 | |
| Leva del cambio | ||||
| 34A | 333588 | 3.15 | 3.84 | |
| Molla (b) | ||||
| 35 | 317238 | 1.65 | 2.01 | |
| BUS (A) | ||||
| 36 | 324522 | 3.30 | 4.03 | |
| Rondella elastica 37MM | ||||
| 37 | 322813 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 38 | 326521 | 105.05 | 128.16 | |
| Secondo ingranaggio | ||||
| 39 | 323185 | 20.21 | 24.66 | |
| Molla (a) Dh18vb | ||||
| 40 | 317233 | 7.35 | 8.97 | |
| Rondella (a) | ||||
| 41 | 317234 | 3.30 | 4.03 | |
| Anello di ritenzione D30 | ||||
| 42 | 317235 | 1.65 | 2.01 | |
| Secondo martello | ||||
| 43 | 326522 | 20.49 | 24.99 | |
| Anello O (1ap-20) | ||||
| 44 | 944486 | 1.05 | 1.28 | |
| Portamartello | ||||
| 45 | 324523 | 11.55 | 14.09 | |
| Anello O (b) | ||||
| 46 | 322802 | 3.30 | 4.03 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 47 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 48 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 49 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 50 | 322807 | 1.65 | 2.01 | |
| Battitore | ||||
| 51 | 324535 | 10.20 | 12.44 | |
| Anello O | ||||
| 52 | 322834 | 3.30 | 4.03 | |
| PISTONE | ||||
| 53 | 324534 | 16.36 | 19.96 | |
| Rondella (c) | ||||
| 54 | 322799 | 1.65 | 2.01 | |
| Anello O | ||||
| 55 | 322793 | 3.30 | 4.03 | |
| Coperchio intermedio | ||||
| 56 | 324542 | 35.06 | 42.78 | |
| Manicotto pignone | ||||
| 57 | 323249 | 46.75 | 57.04 | |
| Piastra di blocco | ||||
| 58 | 318522 | 21.73 | 26.50 | |
| Secondo ingranaggio | ||||
| 59 | 323181 | 18.15 | 22.14 | |
| Molla frizione | ||||
| 60 | 323182 | 1.65 | 2.01 | |
| Fruizione | ||||
| 61 | 324606 | 14.03 | 17.11 | |
| Rondella (d) Cm12y | ||||
| 62 | 326524 | 1.65 | 2.01 | |
| Albero del ingranaggio | ||||
| 63 | 323180 | 32.18 | 39.25 | |
| Perno del pistone | ||||
| 64 | 322798 | 1.65 | 2.01 | |
| Cuscinetto Alternativo | ||||
| 65 | 324533 | 37.95 | 46.30 | |
| Primo Ingranaggio | ||||
| 66 | 322797 | 13.50 | 16.47 | |
| Distanziatore M4 | ||||
| 67 | 322795 | 1.65 | 2.01 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 68 | 626VVM | 5.70 | 6.95 | |
| Imballaggio Di Feltro | ||||
| 69 | 324543 | 1.65 | 2.01 | |
| Valvola | ||||
| 70 | 324545 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 71 | 324544 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 72 | 322816 | 1.65 | 2.01 | |
| O-ring (p-22) | ||||
| 73 | 876796 | 1.05 | 1.28 | |
| Rondella di tenuta per Wh14 | ||||
| 74 | 322818 | 3.30 | 4.03 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 75 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 76 | 982631 | 1.04 | 1.27 | |
| STATORE 230V | ||||
| 77 | 360720E | 49.64 | 60.56 | |
| Guida per ventilatore | ||||
| 78 | 324531 | 3.30 | 4.03 | |
| Vite di taglio a testa esagonale D4x50 | ||||
| 79 | 961672 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 80 | 340635E | 61.33 | 74.82 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 81 | 608VVM | 5.70 | 6.95 | |
| Targa del marchio | ||||
| 82 | 326523 | 7.65 | 9.33 | |
| ALLOGGIAMENTO | ||||
| 83 | 324553 | 26.95 | 32.88 | |
| Bobina di soffocamento (a) Marrone | ||||
| 84 | 324549 | 11.55 | 14.09 | |
| Interruttore | ||||
| 85B | 335796 | 17.05 | 20.80 | |
| Pulsante di pressione | ||||
| 86 | 322853 | 1.05 | 1.28 | |
| Bobina di soffocamento (a) Blu | ||||
| 87 | 324551 | 11.55 | 14.09 | |
| Cavo interno (a) (blu) | ||||
| 88 | 324538 | 4.35 | 5.31 | |
| Spazzola di carbone (1 paio) | ||||
| 89 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 90 | 955203 | 2.40 | 2.93 | |
| Cablaggio (a) Marrone | ||||
| 91 | 324537 | 4.35 | 5.31 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 92 | 999072 | 14.40 | 17.57 | |
| Condensatore (vecchio 987178) | ||||
| 93 | 930039 | 1.95 | 2.38 | |
| Manicotto filettato per cavo | ||||
| 94 | 981373 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 95 | 380090 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 96 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 984750 | |||
| Copertura del Manico | ||||
| 98 | 324554 | 14.03 | 17.11 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 99 | 301653 | 1.04 | 1.27 | |
| CAVO DI CONNESSIONE 230 VOLT PER L'INGHILTERRA | ||||
| 100 | 500446Z | 40.84 | 49.82 | |
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 100 | 500454Z | 15.54 | 18.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 324548 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 310331 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 326525 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 601 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 602 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 603 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 986802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 986803 | |||
| SIGILLO | ||||
| 607 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 608 | 948310 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 958063 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 610 | 959150 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 986805 | |||
| Preso | ||||
| 612 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 613 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 321814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 982685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 982673 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 982674 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 982675 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 982676 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 982677 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 982678 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 944464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 320859 | |||
| Kit di servizio (DH 24PB3,etc.) Incl.33,44,46-48,5 | ||||
| 654 | 326305 | 52.53 | 64.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 303045 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 303620 | |||
| Vite a sinistra M6x22 | ||||
| 674 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 677 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 678 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 679 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 680 | 303623 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 683 | 306370 | |||
