Qui troverai tutte le parti e i disegni disponibili del 'Hikoki DH24PG2WSZ'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

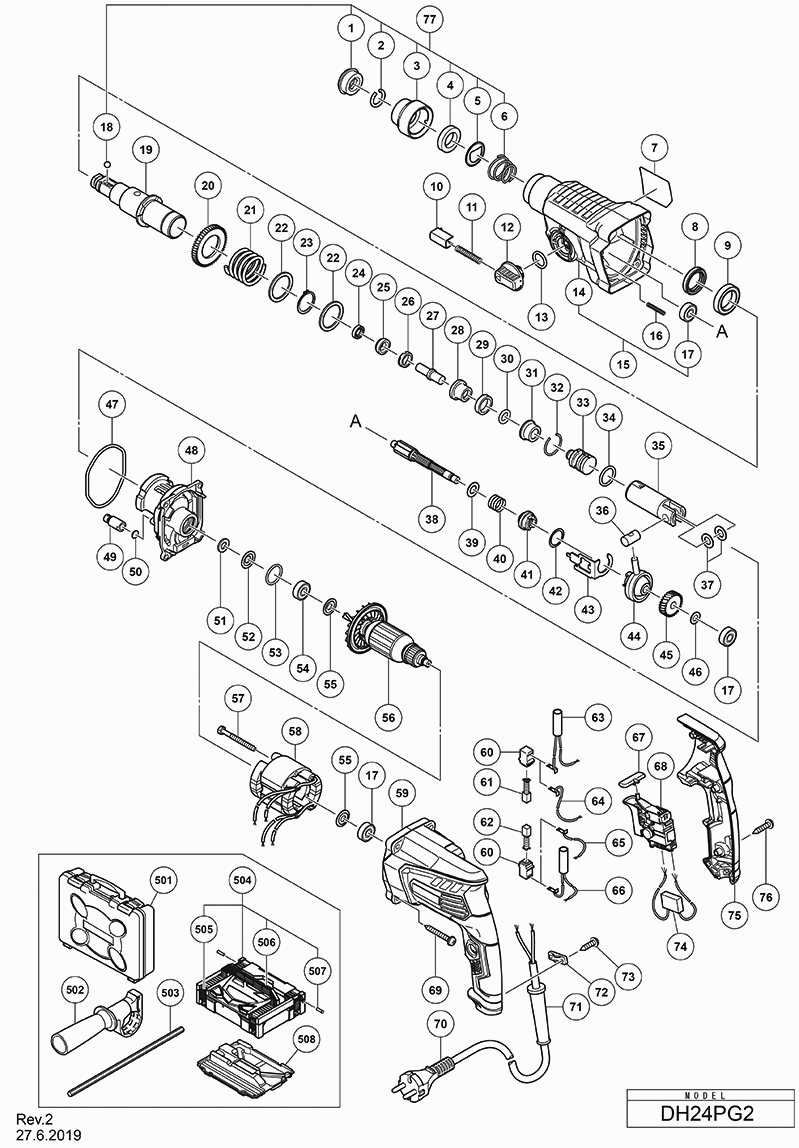

Disegno tecnico del modello Hikoki DH24PG2WSZ


Disegno tecnico 1
Clicca per ingrandire

Elenco parti di ricambio del modello Hikoki DH24PG2WSZ

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Nessuna informazione disponibile, non ordinabile
1 306345
Anello di bloccaggio
2 306340 1.35 1.65
Impugnatura
3 374436 1.04 1.27
PORTA SFERA
4 374437 1.50 1.83
PIASTRA DI SUPPORTO
5 374435 1.04 1.27
Molla
6 322812 1.65 2.01
Guarnizione dell'olio
8 335259 2.85 3.48
Cuscinetto a sfere 6805
9 6805BB 2.40 2.93
Pulsante AGC 18
10 322789 4.80 5.86
Molla di spinta
11 317223 1.65 2.01
Leva di cambio
12 334011 2.10 2.56
O-RING (S-18)
13 878885 1.05 1.28
Coperchio del ingranaggio
14 374620 14.71 17.95
Coperchio dell'ingranaggio Ass'y incl.3,17
15 375017 14.44 17.61
Molla (e)
16 335800 1.04 1.27
Cuscinetto a sfere 608vvmc2eps2l
17 608VVM 5.70 6.95
Pallina in acciaio D7.0 (10 Pz.)
18 335300 1.04 1.27
Secondo ingranaggio
20 335265 6.15 7.50
Molla (b)
21 374430 1.20 1.46
Rondella
22 301679 1.20 1.46
Guarnizione olio (A)
24 335262 1.80 2.20
SUPPORTO DEL MARTELLO (B)
25 374431 1.20 1.46
MANICOTTO DEL SUPPORTO
26 374427 2.55 3.11
ANELLO DI SMORZAMENTO (A)
29 322805 1.65 2.01
Anello O (c) Dh40ma/mb/mr
30 322808 1.65 2.01
Supporto dell'ammortizzatore
31 324524 6.45 7.87
ANELLO FERMATORE
32 322807 1.65 2.01
Battitore
33 374443 3.90 4.76
Anello O
34 372816 3.00 3.66
PISTONE
35 372817 9.90 12.08
Spinotto Dh 38ms
36 335793 3.15 3.84
Anello del pistone
37 335794 1.20 1.46
Rondella (c)
39 335251 1.04 1.27
Molla frizione
40 323182 1.65 2.01
Frizione
41 375022 3.90 4.76
Rondella
42 331315 1.05 1.28
Piastra di Cambio
43 335252 1.04 1.27
Cuscinetto alternativo
44 335249 13.65 16.65
Primo ingranaggio
45 374441 3.75 4.58
Anello O D72.2
47 335245 1.20 1.46
Cappuccio d'aria
49 334008 1.20 1.46
Imballaggio Di Feltro
50 324543 1.65 2.01
Imballaggio Di Feltro
51 322816 1.65 2.01
Rondella di tenuta per Wh14
52 322818 3.30 4.03
O-ring (p-22)
53 876796 1.05 1.28
Cuscinetto a sfere 608ddmc2eps2s
54 608DDM 5.55 6.77
Rondella (a)
55 982631 1.04 1.27
Indotto (C) 220-230 VOLT
56 361110E 21.45 26.17
Vite D4x45
57 981824 1.05 1.28
CAMPO (C) 220-230 VOLT
58 341031K 17.33 21.14
Custodia (c)
59 374632 7.35 8.97
Portaspazzole di Carbone
60 955203 2.40 2.93
Spazzola di carbone (1 paio)
61 999041 4.50 5.49
Spazzole di Carbonio Auto-disconnettenti (2 pezzi)
62 999072 14.40 17.57
BOBINA DI RISONANZA (MARRONE)
63 374615 3.45 4.21
Nessuna informazione disponibile, non ordinabile
64 374613
Nessuna informazione disponibile, non ordinabile
65 374612
BOBINA DI RISONANZA (BLU)
66 374614 3.45 4.21
Pulsante di pressione
67 322853 1.05 1.28
INTERRUTTORE 220-240 VOLT
68 374610 15.54 18.96
INTERRUTTORE 100-127 VOLT
68 374611 15.54 18.96
VITE C M4X35
69 301654 1.05 1.28
Cavo
70 930051 14.30 17.45
Protezione cavo D8.8
71 380090 1.04 1.27
Boccola del cavo D10.1
71 938051 1.04 1.27
Strip di serraggio (vecchio 994566)
72 937631 1.04 1.27
Nessuna informazione disponibile, non ordinabile
73 984750
Condensatore (vecchio 987178)
74 930039 1.95 2.38
Vite per foratura D4x20 con flangia (nero)
76 301653 1.04 1.27
SET DI IMPUGNATURE
77 375363 2.85 3.48
Nessuna informazione disponibile, non ordinabile
501 374619
Nessuna informazione disponibile, non ordinabile
502 324548
Nessuna informazione disponibile, non ordinabile
503 303709
Nessuna informazione disponibile, non ordinabile
504 337739
Nessuna informazione disponibile, non ordinabile
505 336472
Nessuna informazione disponibile, non ordinabile
506 336473
Nessuna informazione disponibile, non ordinabile
507 336474
Nessuna informazione disponibile, non ordinabile
508 337741
Nessuna informazione disponibile, non ordinabile
601 306885
Nessuna informazione disponibile, non ordinabile
602 986802
Nessuna informazione disponibile, non ordinabile
603 986803
SIGILLO
604 986804 3.38 4.12
Anello di ritenzione tipo C
605 948310 1.35 1.65
Nessuna informazione disponibile, non ordinabile
606 958063
Pallina di acciaio D6.35 (10 pezzi)
607 959150 1.35 1.65
Nessuna informazione disponibile, non ordinabile
608 986805
Preso
609 986806 5.10 6.22
Adattatore per Presa (b)
610 306910 4.50 5.49
Nessuna informazione disponibile, non ordinabile
611 971787
Nessuna informazione disponibile, non ordinabile
612 931844
Nessuna informazione disponibile, non ordinabile
613 321814
Vite a testa piatta (mano sinistra) M6x20
614 331966 6.75 8.24
Nessuna informazione disponibile, non ordinabile
615 321813
Nessuna informazione disponibile, non ordinabile
616 971511Z
Nessuna informazione disponibile, non ordinabile
617 971512Z
Nessuna informazione disponibile, non ordinabile
618 971794
Nessuna informazione disponibile, non ordinabile
619 971795
Nessuna informazione disponibile, non ordinabile
620 971796
Nessuna informazione disponibile, non ordinabile
621 971797
Nessuna informazione disponibile, non ordinabile
622 971798
Nessuna informazione disponibile, non ordinabile
623 971799
Nessuna informazione disponibile, non ordinabile
624 971800
Nessuna informazione disponibile, non ordinabile
625 971801
Nessuna informazione disponibile, non ordinabile
626 971802
Nessuna informazione disponibile, non ordinabile
627 971803
Nessuna informazione disponibile, non ordinabile
628 320859
Nessuna informazione disponibile, non ordinabile
629 944477
Nessuna informazione disponibile, non ordinabile
630 982684
Nessuna informazione disponibile, non ordinabile
631 982685
Grasso per Martello Rotante (500g)
632 335781 67.24 82.03
Grasso per Martello Rotante (60g)
633 335782 13.50 16.47
