Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH24PF3”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

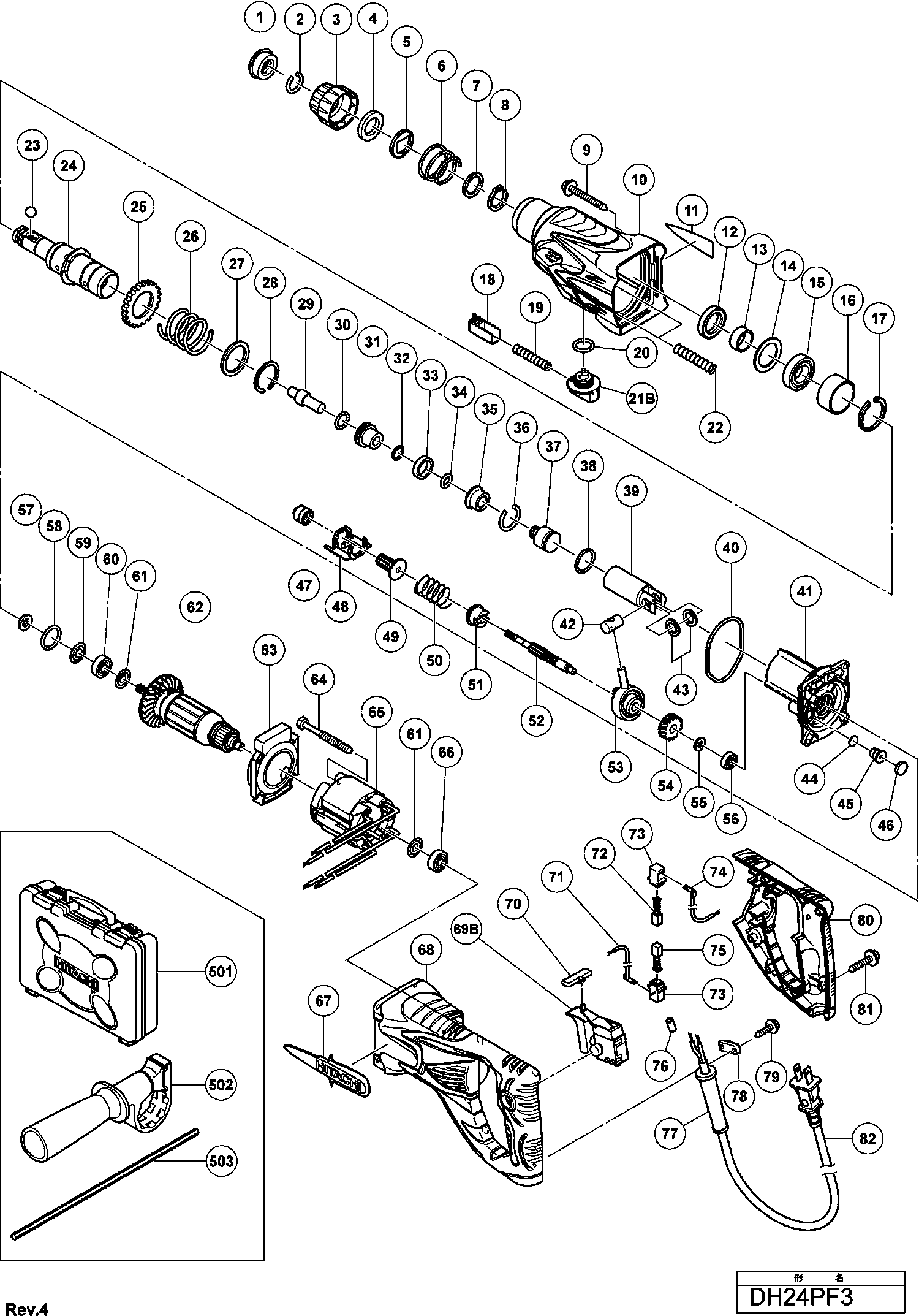

Disegni tecnici di Hikoki DH24PF3
Elenco parti di Hikoki DH24PF3
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 324527 | 3.30 | 4.03 | |
| Porta-palla | ||||
| 4 | 324528 | 6.45 | 7.87 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 7 | 984118 | 1.05 | 1.28 | |
| Anello di ritenzione D20 (10 pezzi) | ||||
| 8 | 939547 | 3.90 | 4.76 | |
| VITE C M4X35 | ||||
| 9 | 301654 | 1.05 | 1.28 | |
| Custodia del ingranaggio | ||||
| 10 | 324605 | 103.68 | 126.48 | |
| Guarnizione dell'olio | ||||
| 12 | 307688 | 3.90 | 4.76 | |
| MANICOTTO ESATRICO | ||||
| 13 | 322815 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 14 | 323232 | 1.65 | 2.01 | |
| CUSCINETTO A SFERE 6904DDPS2L | ||||
| 15 | 6904DD | 15.81 | 19.29 | |
| BUS (A) | ||||
| 16 | 324522 | 3.30 | 4.03 | |
| Rondella elastica 37MM | ||||
| 17 | 322813 | 1.65 | 2.01 | |
| Pulsante AGC 18 | ||||
| 18 | 324530 | 1.65 | 2.01 | |
| Molla di spinta | ||||
| 19 | 317223 | 1.65 | 2.01 | |
| O-RING (S-18) | ||||
| 20 | 878885 | 1.05 | 1.28 | |
| Leva del cambio | ||||
| 21B | 333588 | 3.15 | 3.84 | |
| Molla (b) | ||||
| 22 | 317238 | 1.65 | 2.01 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 23 | 959156 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 24 | 323184 | 81.68 | 99.64 | |
| Secondo ingranaggio | ||||
| 25 | 323185 | 20.21 | 24.66 | |
| Molla (a) Dh18vb | ||||
| 26 | 317233 | 7.35 | 8.97 | |
| Rondella (a) | ||||
| 27 | 317234 | 3.30 | 4.03 | |
| Anello di ritenzione D30 | ||||
| 28 | 317235 | 1.65 | 2.01 | |
| Secondo Martello | ||||
| 29 | 324525 | 6.45 | 7.87 | |
| Anello O (1ap-20) | ||||
| 30 | 944486 | 1.05 | 1.28 | |
| Portamartello | ||||
| 31 | 324523 | 11.55 | 14.09 | |
| Anello O (b) | ||||
| 32 | 322802 | 3.30 | 4.03 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 33 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 34 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 35 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 36 | 322807 | 1.65 | 2.01 | |
| Battitore | ||||
| 37 | 324535 | 10.20 | 12.44 | |
| Anello O | ||||
| 38 | 322834 | 3.30 | 4.03 | |
| PISTONE | ||||
| 39 | 324534 | 16.36 | 19.96 | |
| Anello O | ||||
| 40 | 322793 | 3.30 | 4.03 | |
| Coperchio intermedio | ||||
| 41 | 324542 | 35.06 | 42.78 | |
| Perno del pistone | ||||
| 42 | 322798 | 1.65 | 2.01 | |
| Rondella (c) | ||||
| 43 | 322799 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 44 | 324543 | 1.65 | 2.01 | |
| Valvola | ||||
| 45 | 324545 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 46 | 324544 | 1.65 | 2.01 | |
| Manicotto pignone | ||||
| 47 | 323249 | 46.75 | 57.04 | |
| Piastra di blocco | ||||
| 48 | 318522 | 21.73 | 26.50 | |
| Secondo ingranaggio | ||||
| 49 | 323181 | 18.15 | 22.14 | |
| Molla frizione | ||||
| 50 | 323182 | 1.65 | 2.01 | |
| Fruizione | ||||
| 51 | 324606 | 14.03 | 17.11 | |
| Albero del ingranaggio | ||||
| 52 | 323180 | 32.18 | 39.25 | |
| Cuscinetto Alternativo | ||||
| 53 | 324533 | 37.95 | 46.30 | |
| Primo Ingranaggio | ||||
| 54 | 322797 | 13.50 | 16.47 | |
| Distanziatore M4 | ||||
| 55 | 322795 | 1.65 | 2.01 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 56 | 626VVM | 5.70 | 6.95 | |
| Imballaggio Di Feltro | ||||
| 57 | 322816 | 1.65 | 2.01 | |
| O-ring (p-22) | ||||
| 58 | 876796 | 1.05 | 1.28 | |
| Rondella di tenuta per Wh14 | ||||
| 59 | 322818 | 3.30 | 4.03 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 60 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 61 | 982631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 360720U | |||
| Guida per ventilatore | ||||
| 63 | 324531 | 3.30 | 4.03 | |
| Vite di taglio a testa esagonale D4x50 | ||||
| 64 | 961672 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 340637C | |||
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 66 | 608VVM | 5.70 | 6.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 324588 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 324589 | |||
| Interruttore | ||||
| 69B | 335796 | 17.05 | 20.80 | |
| Pulsante di pressione | ||||
| 70 | 322853 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 324587 | |||
| Spazzola di carbone (1 paio) | ||||
| 72 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 73 | 955203 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 324586 | |||
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 75 | 999072 | 14.40 | 17.57 | |
| Manicotto filettato per cavo | ||||
| 76 | 981373 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 77 | 380090 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 78 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 324590 | |||
| Vite per foratura D4x20 con flangia (nero) | ||||
| 81 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 500249Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 324591 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 324548 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 310331 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 601 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 602 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 603 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 986802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 986803 | |||
| SIGILLO | ||||
| 607 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 608 | 948310 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 958063 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 610 | 959150 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 986805 | |||
| Preso | ||||
| 612 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 613 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 321814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 982685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 303045 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 303620 | |||
| Vite a sinistra M6x22 | ||||
| 674 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 677 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 678 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 679 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 680 | 303623 | |||
| Kit di servizio (DH 24PB3,etc.) Incl.33,44,46-48,5 | ||||
| 684 | 326305 | 52.53 | 64.08 | |
