Qui troverai tutte le parti e i disegni disponibili del 'Hikoki DH24PC3'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

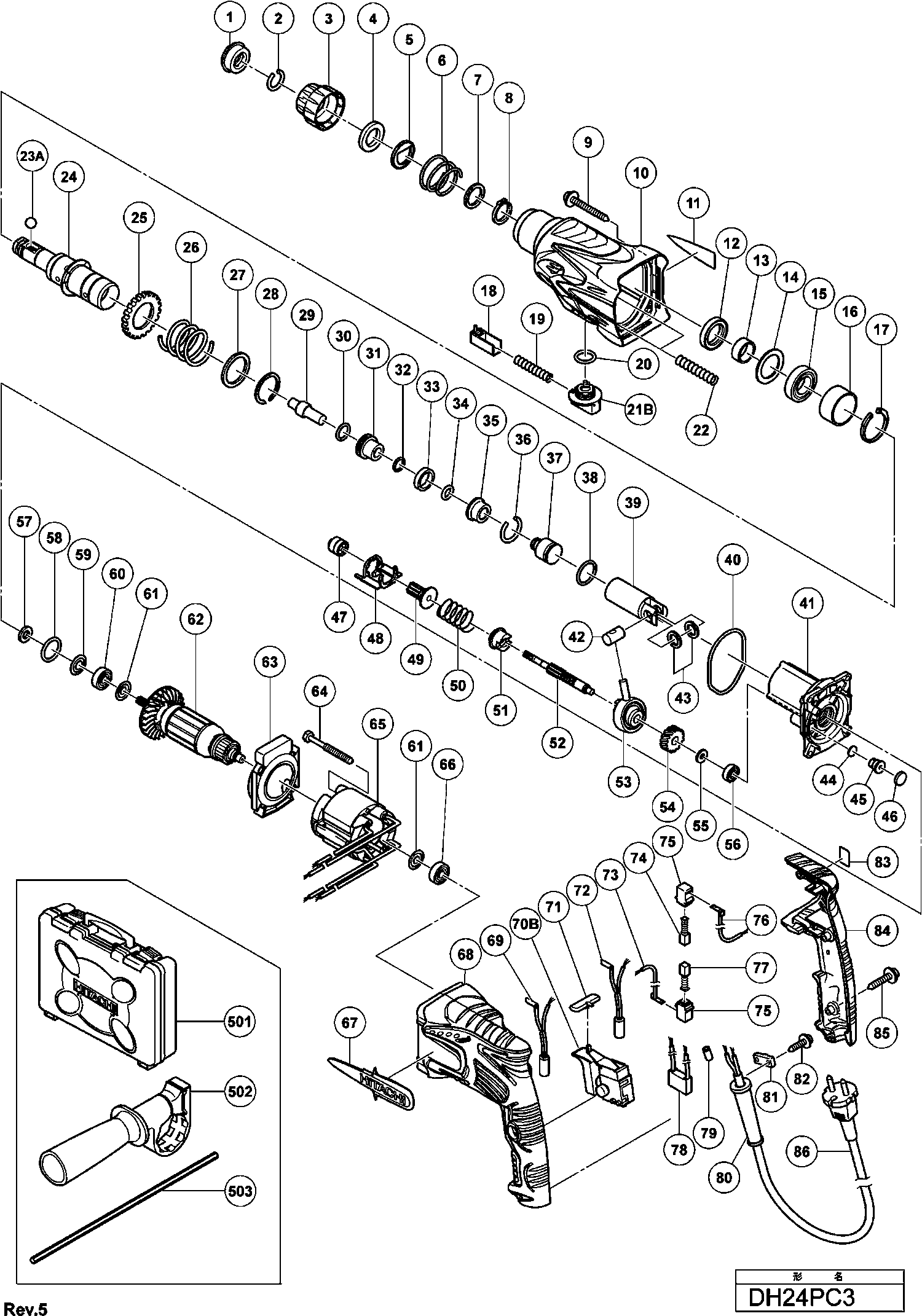

Disegno tecnico del modello Hikoki DH24PC3
Elenco parti di ricambio del modello Hikoki DH24PC3
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 324527 | 3.30 | 4.03 | |
| Porta-palla | ||||
| 4 | 324528 | 6.45 | 7.87 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 7 | 984118 | 1.05 | 1.28 | |
| Anello di ritenzione D20 (10 pezzi) | ||||
| 8 | 939547 | 3.90 | 4.76 | |
| VITE C M4X35 | ||||
| 9 | 301654 | 1.05 | 1.28 | |
| Custodia del ingranaggio | ||||
| 10 | 324605 | 103.68 | 126.48 | |
| Guarnizione dell'olio | ||||
| 12 | 307688 | 3.90 | 4.76 | |
| MANICOTTO ESATRICO | ||||
| 13 | 322815 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 14 | 323232 | 1.65 | 2.01 | |
| CUSCINETTO A SFERE 6904DDPS2L | ||||
| 15 | 6904DD | 15.81 | 19.29 | |
| BUS (A) | ||||
| 16 | 324522 | 3.30 | 4.03 | |
| Rondella elastica 37MM | ||||
| 17 | 322813 | 1.65 | 2.01 | |
| Pulsante AGC 18 | ||||
| 18 | 324530 | 1.65 | 2.01 | |
| Molla di spinta | ||||
| 19 | 317223 | 1.65 | 2.01 | |
| O-RING (S-18) | ||||
| 20 | 878885 | 1.05 | 1.28 | |
| Leva del cambio | ||||
| 21B | 333588 | 3.15 | 3.84 | |
| Molla (b) | ||||
| 22 | 317238 | 1.65 | 2.01 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 23A | 335300 | 1.04 | 1.27 | |
| CILINDRO | ||||
| 24 | 323184 | 81.68 | 99.64 | |
| Secondo ingranaggio | ||||
| 25 | 323185 | 20.21 | 24.66 | |
| Molla (a) Dh18vb | ||||
| 26 | 317233 | 7.35 | 8.97 | |
| Rondella (a) | ||||
| 27 | 317234 | 3.30 | 4.03 | |
| Anello di ritenzione D30 | ||||
| 28 | 317235 | 1.65 | 2.01 | |
| Secondo Martello | ||||
| 29 | 324525 | 6.45 | 7.87 | |
| Anello O (1ap-20) | ||||
| 30 | 944486 | 1.05 | 1.28 | |
| Portamartello | ||||
| 31 | 324523 | 11.55 | 14.09 | |
| Anello O (b) | ||||
| 32 | 322802 | 3.30 | 4.03 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 33 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 34 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 35 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 36 | 322807 | 1.65 | 2.01 | |
| Battitore | ||||
| 37 | 324535 | 10.20 | 12.44 | |
| Anello O | ||||
| 38 | 322834 | 3.30 | 4.03 | |
| PISTONE | ||||
| 39 | 324534 | 16.36 | 19.96 | |
| Anello O | ||||
| 40 | 322793 | 3.30 | 4.03 | |
| Coperchio intermedio | ||||
| 41 | 324542 | 35.06 | 42.78 | |
| Perno del pistone | ||||
| 42 | 322798 | 1.65 | 2.01 | |
| Rondella (c) | ||||
| 43 | 322799 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 44 | 324543 | 1.65 | 2.01 | |
| Valvola | ||||
| 45 | 324545 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 46 | 324544 | 1.65 | 2.01 | |
| Manicotto pignone | ||||
| 47 | 323249 | 46.75 | 57.04 | |
| Piastra di blocco | ||||
| 48 | 318522 | 21.73 | 26.50 | |
| Secondo ingranaggio | ||||
| 49 | 323181 | 18.15 | 22.14 | |
| Molla frizione | ||||
| 50 | 323182 | 1.65 | 2.01 | |
| Fruizione | ||||
| 51 | 324606 | 14.03 | 17.11 | |
| Albero del ingranaggio | ||||
| 52 | 323180 | 32.18 | 39.25 | |
| Cuscinetto Alternativo | ||||
| 53 | 324533 | 37.95 | 46.30 | |
| Cuscinetto Alternativo | ||||
| 53 | 333509 | 24.75 | 30.20 | |
| Primo Ingranaggio | ||||
| 54 | 322797 | 13.50 | 16.47 | |
| Distanziatore M4 | ||||
| 55 | 322795 | 1.65 | 2.01 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 56 | 626VVM | 5.70 | 6.95 | |
| Imballaggio Di Feltro | ||||
| 57 | 322816 | 1.65 | 2.01 | |
| O-ring (p-22) | ||||
| 58 | 876796 | 1.05 | 1.28 | |
| Rondella di tenuta per Wh14 | ||||
| 59 | 322818 | 3.30 | 4.03 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 60 | 608DDM | 5.55 | 6.77 | |
| Rondella (a) | ||||
| 61 | 982631 | 1.04 | 1.27 | |
| STATORE 230V | ||||
| 62 | 360720J | 51.84 | 63.24 | |
| STATORE 230V | ||||
| 62 | 360720E | 49.64 | 60.56 | |
| Guida per ventilatore | ||||
| 63 | 324531 | 3.30 | 4.03 | |
| Vite di taglio a testa esagonale D4x50 | ||||
| 64 | 961672 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 65 | 340635E | 61.33 | 74.82 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 66 | 608VVM | 5.70 | 6.95 | |
| Etichetta del Marchio | ||||
| 67 | 324604 | 4.80 | 5.86 | |
| ALLOGGIAMENTO | ||||
| 68 | 324553 | 26.95 | 32.88 | |
| Bobina di soffocamento (a) Marrone | ||||
| 69 | 324549 | 11.55 | 14.09 | |
| Interruttore | ||||
| 70B | 335796 | 17.05 | 20.80 | |
| Pulsante di pressione | ||||
| 71 | 322853 | 1.05 | 1.28 | |
| Bobina di soffocamento (a) Blu | ||||
| 72 | 324551 | 11.55 | 14.09 | |
| Cavo interno (a) (blu) | ||||
| 73 | 324538 | 4.35 | 5.31 | |
| Spazzola di carbone (1 paio) | ||||
| 74 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 75 | 955203 | 2.40 | 2.93 | |
| Cablaggio (a) Marrone | ||||
| 76 | 324537 | 4.35 | 5.31 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 77 | 999072 | 14.40 | 17.57 | |
| Condensatore (vecchio 930030/991313) | ||||
| 78 | 994273 | 4.29 | 5.23 | |
| Manicotto filettato per cavo | ||||
| 79 | 981373 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 80 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 80 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 81 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 984750 | |||
| Copertura del Manico | ||||
| 84 | 324554 | 14.03 | 17.11 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 85 | 301653 | 1.04 | 1.27 | |
| CAVO DI CONNESSIONE 230 VOLT PER L'INGHILTERRA | ||||
| 86 | 500446Z | 40.84 | 49.82 | |
| Cavo 4m 2 X 1,0 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 86 | 500465Z | 37.95 | 46.30 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 86 | 500440Z | 20.49 | 24.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 324555 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 324548 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 310331 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 601 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 602 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 603 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 306885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 986802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 986803 | |||
| SIGILLO | ||||
| 607 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 608 | 948310 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 958063 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 610 | 959150 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 986805 | |||
| Preso | ||||
| 612 | 986806 | 5.10 | 6.22 | |
| Adattatore per Presa (b) | ||||
| 613 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 321814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 982684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 982685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 982672 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 982673 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 982674 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 982686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 982675 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 982687 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 982676 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 982688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 982677 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 982689 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 982678 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 982690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 944464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 303044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 303045 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 660 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 671 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 672 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 673 | 303620 | |||
| Vite a sinistra M6x22 | ||||
| 674 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 675 | 303625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 676 | 303626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 677 | 303627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 678 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 679 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 680 | 303623 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 683 | 306370 | |||
| Kit di servizio (DH 24PB3,etc.) Incl.33,44,46-48,5 | ||||
| 684 | 326305 | 52.53 | 64.08 | |
