Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH22PG”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

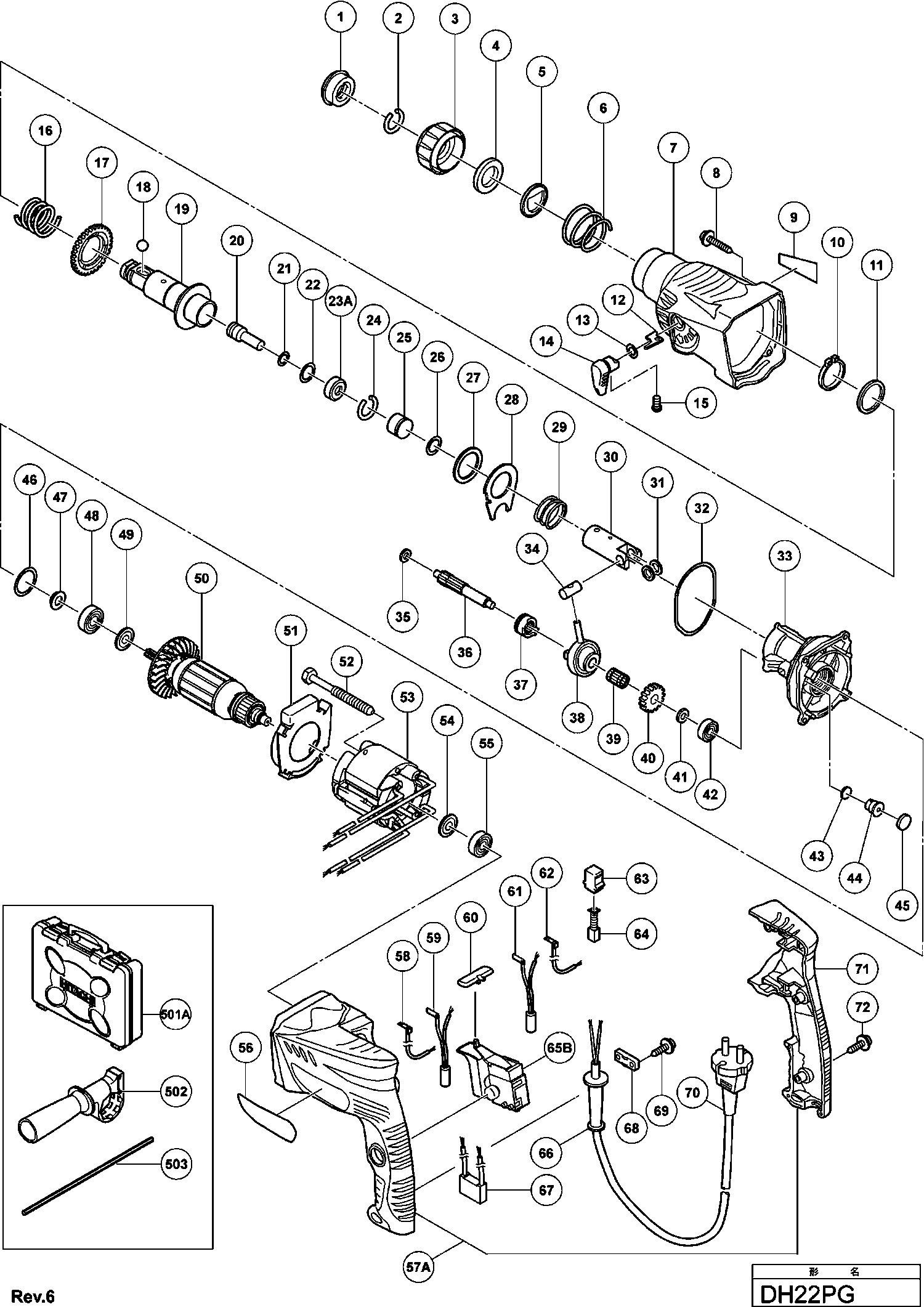

Disegni tecnici di Hikoki DH22PG
Elenco parti di Hikoki DH22PG
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Tappo | ||||
| 3 | 325597 | 3.30 | 4.03 | |
| Portapalle | ||||
| 4 | 327879 | 3.15 | 3.84 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| Custodia del ingranaggio | ||||
| 7 | 327873 | 15.26 | 18.62 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 8 | 305490 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 10 | 965469 | 1.05 | 1.28 | |
| Rondella | ||||
| 11 | 944274 | 1.05 | 1.28 | |
| Fermaglio | ||||
| 12 | 327875 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 13 | 872654 | |||
| Leva KA 65 | ||||
| 14 | 325594 | 1.65 | 2.01 | |
| Vite macchina M4x5 (10 pezzi) | ||||
| 15 | 949213 | 1.05 | 1.28 | |
| Molla (a) Dh18vb | ||||
| 16 | 306334 | 3.60 | 4.39 | |
| Secondo ingranaggio | ||||
| 17 | 306333 | 18.98 | 23.15 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 18 | 959156 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 19 | 327876 | 22.83 | 27.85 | |
| Secondo martello | ||||
| 20 | 327877 | 2.10 | 2.56 | |
| Anello O (b) | ||||
| 21 | 301672 | 1.05 | 1.28 | |
| Anello O-ring (p-15) | ||||
| 22 | 311814 | 1.05 | 1.28 | |
| Portamartello | ||||
| 23A | 332673 | 3.75 | 4.58 | |
| Anello di bloccaggio | ||||
| 24 | 306340 | 1.35 | 1.65 | |
| Colpitore | ||||
| 25 | 325601 | 4.80 | 5.86 | |
| Anello O (a) | ||||
| 26 | 306326 | 3.00 | 3.66 | |
| Rondella di spinta | ||||
| 27 | 327880 | 1.05 | 1.28 | |
| Piastra di Spinta | ||||
| 28 | 325588 | 3.30 | 4.03 | |
| Molla (b) | ||||
| 29 | 306976 | 3.60 | 4.39 | |
| PISTONE | ||||
| 30 | 306324 | 14.10 | 17.20 | |
| Rondella (a) | ||||
| 31 | 328660 | 1.05 | 1.28 | |
| Anello O | ||||
| 32 | 327870 | 1.05 | 1.28 | |
| Coperchio intermedio | ||||
| 33 | 327869 | 25.58 | 31.20 | |
| Perno del pistone | ||||
| 34 | 306322 | 6.15 | 7.50 | |
| Distanziatore M4 | ||||
| 35 | 325587 | 1.65 | 2.01 | |
| Secondo Asse | ||||
| 36 | 327871 | 5.85 | 7.14 | |
| Fruizione | ||||
| 37 | 325584 | 9.00 | 10.98 | |
| Cuscinetto Alternativo | ||||
| 38 | 325585 | 26.95 | 32.88 | |
| Gabbia ad aghi Dh18vb | ||||
| 39 | 306320 | 5.25 | 6.40 | |
| Primo Ingranaggio | ||||
| 40 | 327872 | 4.20 | 5.12 | |
| RONDINA | ||||
| 41 | 995634 | 1.05 | 1.28 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 42 | 626VVM | 5.70 | 6.95 | |
| Imballaggio Di Feltro | ||||
| 43 | 324543 | 1.65 | 2.01 | |
| Valvola | ||||
| 44 | 324545 | 1.65 | 2.01 | |
| Imballaggio Di Feltro | ||||
| 45 | 324544 | 1.65 | 2.01 | |
| ANELLO O (s-24) | ||||
| 46 | 878609 | 1.05 | 1.28 | |
| Fringer | ||||
| 47 | 306312 | 1.95 | 2.38 | |
| Cuscinetto a sfere 609ddc3ps2-l | ||||
| 48 | 609DDC | 12.66 | 15.45 | |
| Anello del Cuscinetto | ||||
| 49 | 958915 | 1.04 | 1.27 | |
| STATORE 230V | ||||
| 50 | 360798E | 20.90 | 25.50 | |
| Guida per ventilatore | ||||
| 51 | 327868 | 1.65 | 2.01 | |
| Vite D4x45 | ||||
| 52 | 981824 | 1.05 | 1.28 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 53 | 340701E | 15.68 | 19.12 | |
| Rondella (a) | ||||
| 54 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 55 | 608VVM | 5.70 | 6.95 | |
| Set di Coperchio della Maniglia dell'alloggiamento | ||||
| 57A | 331669 | 27.15 | 33.12 | |
| Cablaggio (a) Marrone | ||||
| 58 | 324537 | 4.35 | 5.31 | |
| Bobina di soffocamento (a) Marrone | ||||
| 59 | 324549 | 11.55 | 14.09 | |
| Pulsante di pressione | ||||
| 60 | 322853 | 1.05 | 1.28 | |
| Bobina di soffocamento (a) Blu | ||||
| 61 | 324551 | 11.55 | 14.09 | |
| Cavo interno (a) (blu) | ||||
| 62 | 324538 | 4.35 | 5.31 | |
| Portaspazzole di Carbone | ||||
| 63 | 955203 | 2.40 | 2.93 | |
| Spazzola di carbone (1 paio) | ||||
| 64 | 999041 | 4.50 | 5.49 | |
| Interruttore | ||||
| 65B | 335796 | 17.05 | 20.80 | |
| Protezione cavo D8.8 | ||||
| 66 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 66 | 938051 | 1.04 | 1.27 | |
| Condensatore (vecchio 987178) | ||||
| 67 | 930039 | 1.95 | 2.38 | |
| Strip di serraggio (vecchio 994566) | ||||
| 68 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 984750 | |||
| Cavo 4m 2 X 1,0 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 70 | 500465Z | 37.95 | 46.30 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 70 | 500440Z | 20.49 | 24.99 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 70 | 500447Z | 6.60 | 8.05 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 72 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 331439 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 324548 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 310331 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 601 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 602 | 980927 | 73.01 | 89.08 | |
| Grasso (tubo da 30 Grammi) | ||||
| 603 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 321814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 971512Z | |||
| Vite a sinistra M6x22 | ||||
| 608 | 981122 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 971794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 971795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 971796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 971797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 971798 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 971799 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 971800 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 971801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 971802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 971803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 303046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 302976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 302975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 303621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 302974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 302979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 302978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 303622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 302977 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 930515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 303617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 303618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 303619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 303620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 303624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 641 | 303623 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 306370 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 944464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 306885 | |||
| Adattatore per Presa (b) | ||||
| 656 | 306910 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 986802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 658 | 986803 | |||
| SIGILLO | ||||
| 659 | 986804 | 3.38 | 4.12 | |
| Anello di ritenzione tipo C | ||||
| 660 | 948310 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 958063 | |||
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 662 | 959150 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 663 | 986805 | |||
| Preso | ||||
| 664 | 986806 | 5.10 | 6.22 | |
