Qui troverai tutte le parti e i disegni disponibili di “Hikoki DH18DBL”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

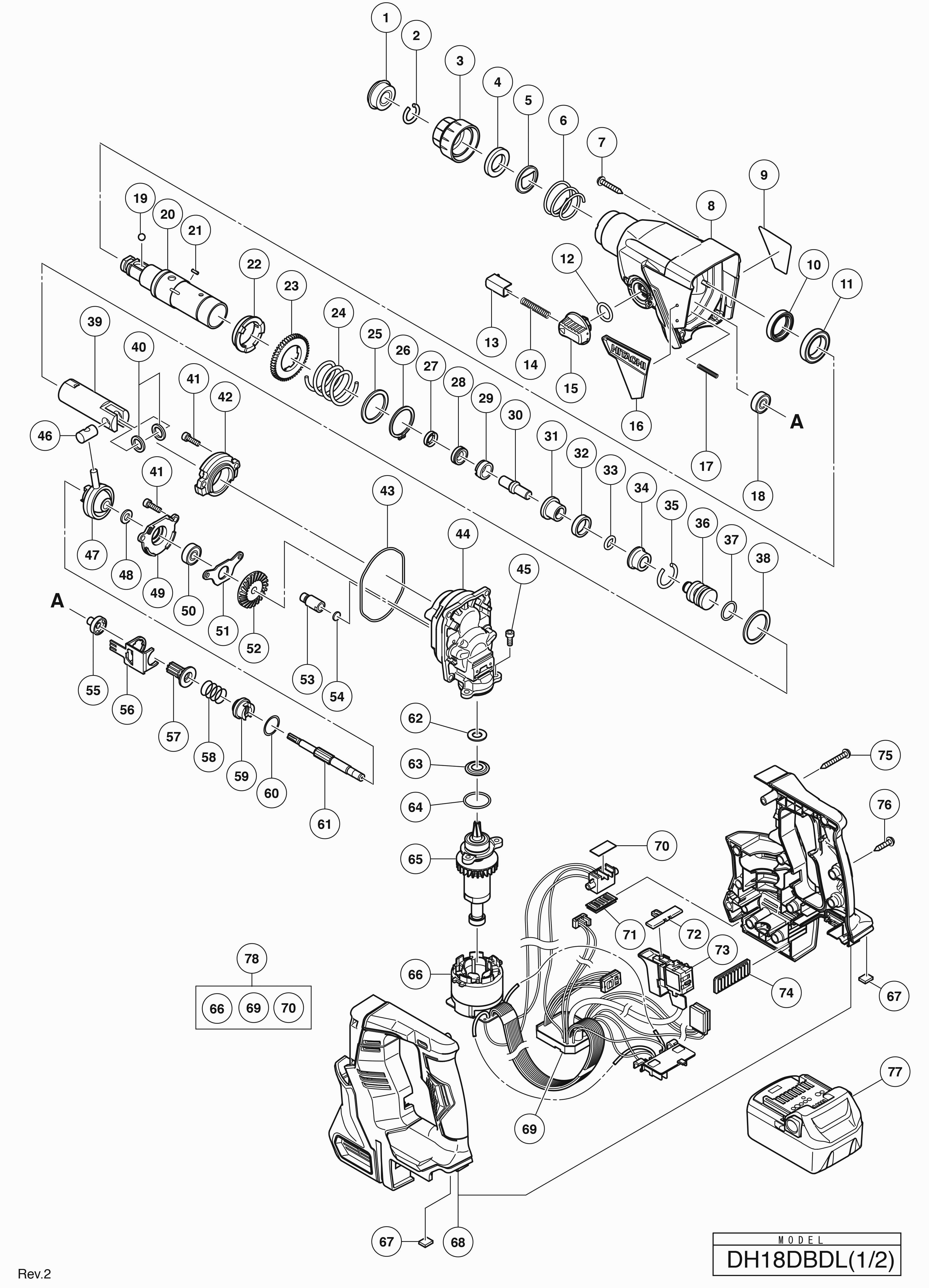

Disegni tecnici di Hikoki DH18DBL
Elenco parti di Hikoki DH18DBL
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Etichetta del Marchio | ||||
| *16A | 370308 | 2.40 | 2.93 | |
| Cappuccio di protezione per batteria | ||||
| *510 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *77 | 336385 | |||
| GRUPPO SCATOLA INGRANAGGI NUOVO | ||||
| *99 | 381631 | 149.10 | 181.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 306345 | |||
| Anello di bloccaggio | ||||
| 2 | 306340 | 1.35 | 1.65 | |
| Impugnatura | ||||
| 3 | 324527 | 3.30 | 4.03 | |
| Porta-palla | ||||
| 4 | 324528 | 6.45 | 7.87 | |
| PORTA-PALLA (FW) | ||||
| 4A | 371326 | 10.20 | 12.44 | |
| Piastra di supporto | ||||
| 5 | 324526 | 3.30 | 4.03 | |
| Molla | ||||
| 6 | 322812 | 1.65 | 2.01 | |
| Vite con filettatura (w/flangia) D5 | ||||
| 7 | 370307 | 1.04 | 1.27 | |
| Coperchio dell'ingranaggio Ass'y incl.3,17 | ||||
| 8 | 370306 | 27.50 | 33.55 | |
| Guarnizione dell'olio | ||||
| 10 | 335259 | 2.85 | 3.48 | |
| Cuscinetto a sfere 6805dd | ||||
| 11 | 335260 | 3.30 | 4.03 | |
| O-RING (S-18) | ||||
| 12 | 878885 | 1.05 | 1.28 | |
| Pulsante AGC 18 | ||||
| 13 | 322789 | 4.80 | 5.86 | |
| Molla di spinta | ||||
| 14 | 317223 | 1.65 | 2.01 | |
| Leva di cambio | ||||
| 15 | 334011 | 2.10 | 2.56 | |
| Etichetta del Marchio | ||||
| 16 | 370308 | 2.40 | 2.93 | |
| Molla (e) | ||||
| 17 | 335800 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 18 | 608VVM | 5.70 | 6.95 | |
| Pallina in acciaio D7.0 (10 Pz.) | ||||
| 19 | 335300 | 1.04 | 1.27 | |
| CILINDRO | ||||
| 20 | 335261 | 22.28 | 27.18 | |
| PIN D2.5 | ||||
| 21 | 335264 | 1.04 | 1.27 | |
| Frizione del cilindro | ||||
| 22 | 335263 | 12.45 | 15.19 | |
| Secondo ingranaggio | ||||
| 23 | 335265 | 6.15 | 7.50 | |
| Molla (a) | ||||
| 24 | 335266 | 1.50 | 1.83 | |
| Rondella | ||||
| 25 | 301679 | 1.20 | 1.46 | |
| Anello di ritenzione tipo C | ||||
| 26 | 948310 | 1.35 | 1.65 | |
| Guarnizione olio (A) | ||||
| 27 | 335262 | 1.80 | 2.20 | |
| Portamartello (c) | ||||
| 28 | 335268 | 9.60 | 11.71 | |
| Manica (fw) | ||||
| 29 | 335795 | 4.20 | 5.12 | |
| Secondo martello | ||||
| 30 | 335269 | 3.90 | 4.76 | |
| Portamartello (a) | ||||
| 31 | 335267 | 3.00 | 3.66 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 32 | 322805 | 1.65 | 2.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 33 | 322808 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 34 | 324524 | 6.45 | 7.87 | |
| ANELLO FERMATORE | ||||
| 35 | 322807 | 1.65 | 2.01 | |
| Percussore | ||||
| 36 | 335246 | 4.20 | 5.12 | |
| Anello O D17 | ||||
| 37 | 335247 | 2.55 | 3.11 | |
| Rondella | ||||
| 38 | 301679 | 1.20 | 1.46 | |
| PISTONE | ||||
| 39 | 335255 | 1.04 | 1.27 | |
| Anello del pistone | ||||
| 40 | 335794 | 1.20 | 1.46 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 41 | 990079 | 1.05 | 1.28 | |
| Cappuccio di copertura STM 1800 | ||||
| 42 | 370309 | 5.55 | 6.77 | |
| Anello O | ||||
| 43 | 370310 | 5.85 | 7.14 | |
| Copertura inferiore (a) | ||||
| 44 | 370311 | 18.70 | 22.81 | |
| Blocco sigillo Hd. Vite a brugola M5x10 | ||||
| 45 | 877839 | 1.05 | 1.28 | |
| Spinotto Dh 38ms | ||||
| 46 | 335793 | 3.15 | 3.84 | |
| Cuscinetto alternativo | ||||
| 47 | 335249 | 13.65 | 16.65 | |
| Rondella di Cuscinetto | ||||
| 48 | 335250 | 1.04 | 1.27 | |
| Supporto cuscinetto (b) | ||||
| 49 | 370312 | 16.50 | 20.13 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 50 | 608VVM | 5.70 | 6.95 | |
| Coperchio Del Cuscinetto (a) H90sc/se | ||||
| 51 | 370313 | 1.65 | 2.01 | |
| Pignone (a) | ||||
| 52 | 370314 | 21.73 | 26.50 | |
| Cappuccio d'aria | ||||
| 53 | 334008 | 1.20 | 1.46 | |
| Imballaggio Di Feltro | ||||
| 54 | 324543 | 1.65 | 2.01 | |
| Manicotto del pignone | ||||
| 55 | 335275 | 3.00 | 3.66 | |
| Copricuscinetto | ||||
| 56 | 335276 | 11.10 | 13.54 | |
| Secondo ingranaggio | ||||
| 57 | 335278 | 7.20 | 8.78 | |
| Molla frizione | ||||
| 58 | 323182 | 1.65 | 2.01 | |
| Frizione | ||||
| 59 | 335254 | 3.90 | 4.76 | |
| Rondella | ||||
| 60 | 331315 | 1.05 | 1.28 | |
| Secondo Albero | ||||
| 61 | 335277 | 6.60 | 8.05 | |
| Imballaggio in feltro | ||||
| 62 | 370315 | 1.04 | 1.27 | |
| Rondella di imballaggio | ||||
| 63 | 370316 | 1.04 | 1.27 | |
| Anello O (S-26) | ||||
| 64 | 872470 | 1.65 | 2.01 | |
| Rotore (b) | ||||
| 65 | 361035 | 95.56 | 116.59 | |
| CAMPO | ||||
| 66 | 340944 | 16.09 | 19.63 | |
| Ammortizzatore (a) | ||||
| 67 | 370321 | 1.04 | 1.27 | |
| Set di Alloggiamento (a+b) | ||||
| 68A | 370676 | 18.43 | 22.48 | |
| Set di controller (a) Incl.86 | ||||
| 69 | 370548 | 130.08 | 158.69 | |
| Set di controller (a) Incl.86 | ||||
| 69A | 370548 | 130.08 | 158.69 | |
| CUSCINO DI GOMMA | ||||
| 70 | 370327 | 2.10 | 2.56 | |
| Base in gomma per terminale | ||||
| 71 | 370545 | 1.04 | 1.27 | |
| Pulsante di Spinta (b) | ||||
| 72 | 324225 | 1.05 | 1.28 | |
| Interruttore | ||||
| 73 | 370322 | 24.75 | 30.20 | |
| Gomma della Batteria (a) | ||||
| 74 | 370329 | 1.20 | 1.46 | |
| Vite a taglio (con flangia) D4x40 (nero) | ||||
| 75 | 306664 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 76 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 336385 | |||
| Cablaggio incl.37,40,50 fino al 6.2012 tranne F | ||||
| 78 | 370954 | 166.79 | 203.48 | |
| Copertura del Terminale | ||||
| 79 | 371715 | 1.04 | 1.27 | |
| TERMINALE DELLA BATTERIA DH18 | ||||
| 94 | 376195 | 10.05 | 12.26 | |
| GRUPPO ALBERO SECONDARIO, NUOVO | ||||
| 95 | 381640 | 43.06 | 52.53 | |
| GRUPPO CILINDRO, NUOVO | ||||
| 96 | 381641 | 30.74 | 37.50 | |
| GRUPPO LEVA DI COMMUTAZIONE NUOVO | ||||
| 97 | 381630 | 4.08 | 4.98 | |
| GRUPPO PERCUSSORE NUOVO | ||||
| 98 | 381629 | 11.66 | 14.23 | |
| GRUPPO SCATOLA INGRANAGGI NUOVO | ||||
| 99 | 381631 | 149.10 | 181.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 303709 | |||
| MANIGLIA LATERALE | ||||
| 503 | 335273 | 8.85 | 10.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 370332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 370331 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509A | 376002 | |||
| Cappuccio di protezione per batteria | ||||
| 510 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 303332 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 303335 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 321825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 303623 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 321814 | |||
| Vite a testa piatta (mano sinistra) M6x20 | ||||
| 607 | 331966 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 987576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608A | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 321813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 971787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 931844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 971511Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 971512Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 306885 | |||
| Adattatore per Presa (b) | ||||
| 618 | 306910 | 4.50 | 5.49 | |
| Grasso per Martello Rotante (60g) | ||||
| 621 | 335782 | 13.50 | 16.47 | |
| Grasso per Martello Rotante (500g) | ||||
| 622 | 335781 | 67.24 | 82.03 | |
