Qui troverai tutte le parti e i disegni disponibili di “Hikoki D13VL”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

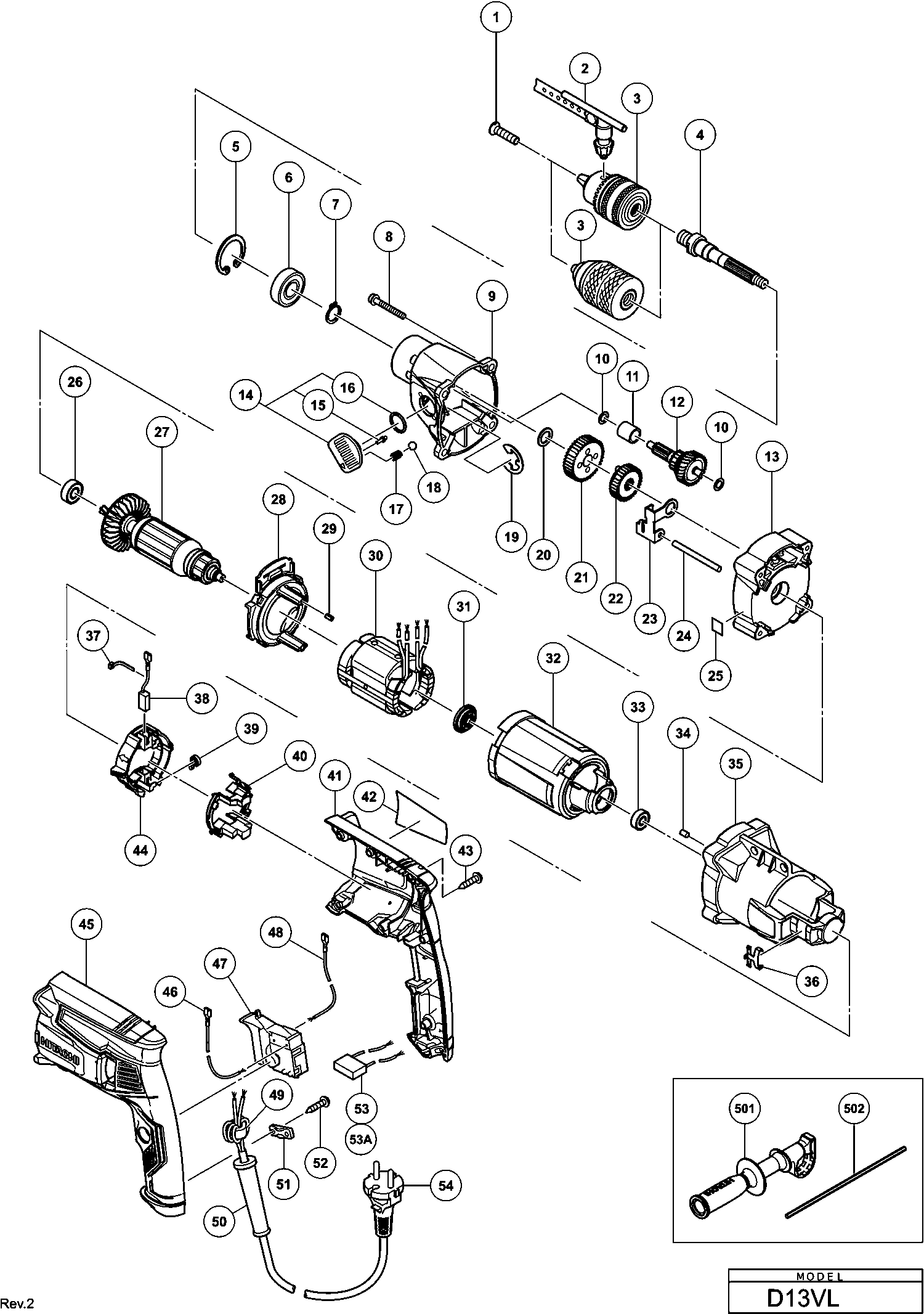

Disegni tecnici di Hikoki D13VL
Elenco parti di Hikoki D13VL
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Armatura 230v | ||||
| *27 | 361003E | 23.51 | 28.69 | |
| INDOTTO 110 V | ||||
| *27 | 361003B | 20.13 | 24.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *3 | 321814 | |||
| Statore 230v | ||||
| *30 | 340906E | 15.26 | 18.62 | |
| Boccola del cavo D10.1 | ||||
| *50 | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *54 | 500468Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 987576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2A | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 321814 | |||
| MANDRINO | ||||
| 4 | 339139 | 12.15 | 14.82 | |
| Anello di Sicurezza D35 (10 Pezzi) | ||||
| 5 | 939556 | 10.20 | 12.44 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 6 | 6202DD | 6.75 | 8.24 | |
| Anello di sicurezza D15 (10 pezzi) | ||||
| 7 | 939544 | 2.13 | 2.59 | |
| Bullone a testa esagonale (con flangia) M5x45 | ||||
| 8 | 338764 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 339137 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 10 | 322852 | 1.05 | 1.28 | |
| Pezzo a distanza | ||||
| 11 | 338744 | 1.95 | 2.38 | |
| Secondo Pignone (a) | ||||
| 12 | 338743 | 24.89 | 30.36 | |
| Coperchio interno (a) | ||||
| 13 | 339276 | 14.25 | 17.38 | |
| Leva del cambio Ass'y Includ.22,23 | ||||
| 14 | 338737 | 1.65 | 2.01 | |
| Perno di spostamento Fdv20vb | ||||
| 15 | 322848 | 1.05 | 1.28 | |
| O-RING (S-18) | ||||
| 16 | 878885 | 1.05 | 1.28 | |
| Molla (vedi 984123) | ||||
| 17 | 981328 | 1.05 | 1.28 | |
| Pallina di acciaio D3.5 (10 Pz.) | ||||
| 18 | 335299 | 1.04 | 1.27 | |
| Anello di ritenzione (tipo E) per albero D15 | ||||
| 19 | 323048 | 1.35 | 1.65 | |
| Rondella (c) | ||||
| 20 | 322799 | 1.65 | 2.01 | |
| Ingranaggio a bassa velocità | ||||
| 21 | 338740 | 6.60 | 8.05 | |
| Ingranaggio ad alta velocità | ||||
| 22 | 338741 | 12.15 | 14.82 | |
| Braccio di Cambio | ||||
| 23 | 338742 | 1.05 | 1.28 | |
| SPINA | ||||
| 24 | 984104 | 1.95 | 2.38 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 26 | 608DDM | 5.55 | 6.77 | |
| Armatura 230v | ||||
| 27 | 361003E | 23.51 | 28.69 | |
| INDOTTO 110 V | ||||
| 27 | 361003B | 20.13 | 24.56 | |
| Guida del ventilatore (b) | ||||
| 28 | 338766 | 1.35 | 1.65 | |
| Boccola in gomma | ||||
| 29 | 338755 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 30 | 340906E | 15.26 | 18.62 | |
| GUARNIZIONE ANTIPOVERE | ||||
| 31 | 338751 | 1.04 | 1.27 | |
| Portastatore | ||||
| 32 | 338750 | 3.60 | 4.39 | |
| Cuscinetto a sfere 607vvc2ps2l | ||||
| 33 | 607VVC | 5.70 | 6.95 | |
| Cuscinetto a sfere 607VVC2 | ||||
| 33A | 381409 | 1.00 | 1.22 | |
| PENNA DI GOMMA | ||||
| 34 | 931701 | 1.05 | 1.28 | |
| Custodia (b) | ||||
| 35 | 338749 | 13.95 | 17.02 | |
| Piastra di clic | ||||
| 36 | 338761 | 1.04 | 1.27 | |
| Banda | ||||
| 37 | 331759 | 1.73 | 2.10 | |
| Fascetta per cavi Cl10sa, Cg18dal, Cg18dl | ||||
| 37A | 313505 | 1.05 | 1.28 | |
| Spazzole di Carbonio (2 Pezzi) | ||||
| 38 | 999088 | 4.50 | 5.49 | |
| Molla | ||||
| 39 | 339292 | 1.80 | 2.20 | |
| COPERTURA DELLA SPAZZOLA | ||||
| 40 | 338760 | 1.04 | 1.27 | |
| Copertura della maniglia (b) | ||||
| 41 | 338753 | 6.00 | 7.32 | |
| NUOVO MONTAGGIO DEL COPERCHIO DEL MANICO (B) | ||||
| 41A | 375876 | 7.05 | 8.60 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 43 | 301653 | 1.04 | 1.27 | |
| PORTA SPAZZOLA | ||||
| 44 | 338759 | 3.15 | 3.84 | |
| Copertura della maniglia (a) | ||||
| 45 | 338752 | 6.00 | 7.32 | |
| MONTAGGIO DEL COPERCHIO DEL MANICO (A) | ||||
| 45C | 375874 | 7.35 | 8.97 | |
| Filo interno L100 | ||||
| 46 | 338758 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 47 | 338756 | 25.58 | 31.20 | |
| Filo interno L180 | ||||
| 48 | 338757 | 1.04 | 1.27 | |
| Tubo termoretraibile | ||||
| 49 | 334379 | 4.65 | 5.67 | |
| Boccola del cavo D10.1 | ||||
| 50 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 51 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 984750 | |||
| Rumoroso con banda suppressor di rumore | ||||
| 53 | 997174 | 2.10 | 2.56 | |
| Condensatore (vecchio 987178) | ||||
| 53A | 930039 | 1.95 | 2.38 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 54 | 500461Z | 17.88 | 21.81 | |
| CUSCINO DI GOMMA | ||||
| 56 | 339577 | 1.05 | 1.28 | |
| Maniglia laterale | ||||
| 501 | 338768 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 303709 | |||
