Qui troverai tutte le parti e i disegni disponibili di “Hikoki D13VB3”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

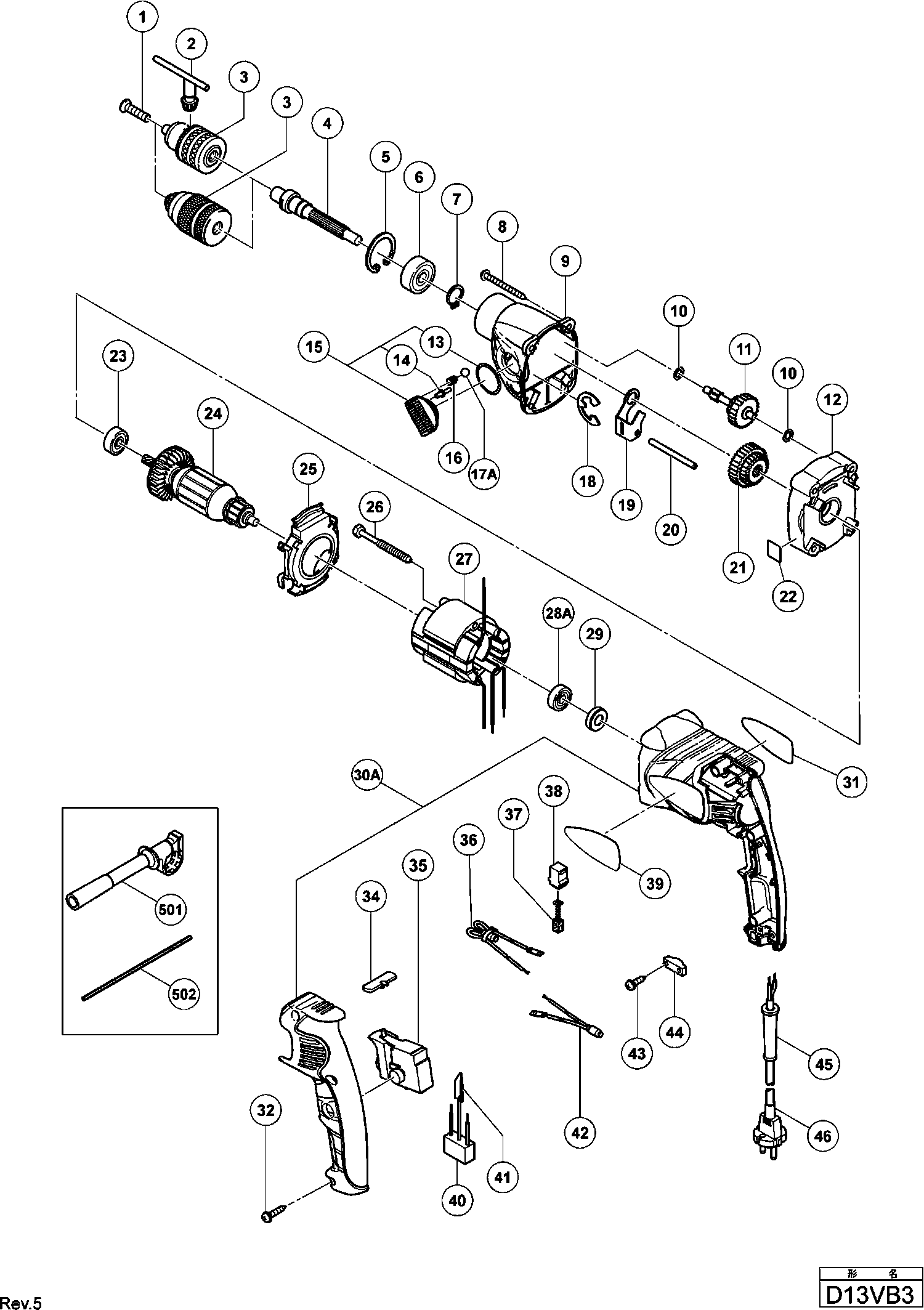

Disegni tecnici di Hikoki D13VB3
Elenco parti di Hikoki D13VB3
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| STATORE 230V | ||||
| *24 | 360652E | 36.16 | 44.12 | |
| INDOTTO 110 V | ||||
| *24 | 360652C | 33.77 | 41.20 | |
| Statore 230v | ||||
| *27 | 340587E | 23.51 | 28.69 | |
| CAMPO 110 VOLT | ||||
| *27 | 340587C | 21.94 | 26.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *3 | 321814 | |||
| Bobina di soffocamento (marrone) 220v-240v | ||||
| *36 | 322517 | 7.65 | 9.33 | |
| Restrittore TN19/11/10-3E25 | ||||
| *42 | 321634 | 6.15 | 7.50 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *46 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *46 | 500247Z | 6.18 | 7.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 995344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 987576 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2A | 303334 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 321814 | |||
| BARRA TOMMY | ||||
| 4 | 323971 | 22.55 | 27.51 | |
| Anello di Sicurezza D35 (10 Pezzi) | ||||
| 5 | 939556 | 10.20 | 12.44 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 6 | 6202DD | 6.75 | 8.24 | |
| Anello di sicurezza D15 (10 pezzi) | ||||
| 7 | 939544 | 2.13 | 2.59 | |
| Vite di foratura D5x50 Nera | ||||
| 8 | 322869 | 1.05 | 1.28 | |
| Copertura dell'ingranaggio | ||||
| 9 | 323959 | 20.90 | 25.50 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 10 | 322852 | 1.05 | 1.28 | |
| Secondo set di pignoni Vb16y | ||||
| 11 | 322867 | 36.16 | 44.12 | |
| Coperchio interno | ||||
| 12 | 323972 | 20.90 | 25.50 | |
| O-ring (s-22) | ||||
| 13 | 306353 | 1.04 | 1.27 | |
| Perno di spostamento Fdv20vb | ||||
| 14 | 322848 | 1.05 | 1.28 | |
| Leva di cambio Dv18v | ||||
| 15 | 322847 | 3.00 | 3.66 | |
| Molla (vedi 984123) | ||||
| 16 | 981328 | 1.05 | 1.28 | |
| Pallina di acciaio D3.5 (10 Pz.) | ||||
| 17A | 335299 | 1.04 | 1.27 | |
| Anello di ritenzione (tipo E) per albero D15 | ||||
| 18 | 323048 | 1.35 | 1.65 | |
| Braccio di Cambio | ||||
| 19 | 322849 | 1.05 | 1.28 | |
| SPINA | ||||
| 20 | 984104 | 1.95 | 2.38 | |
| INGRANAGGIO | ||||
| 21 | 322846 | 20.90 | 25.50 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 23 | 608DDM | 5.55 | 6.77 | |
| STATORE 230V | ||||
| 24 | 360652E | 36.16 | 44.12 | |
| INDOTTO 110 V | ||||
| 24 | 360652C | 33.77 | 41.20 | |
| Guida per ventilatore | ||||
| 25 | 322843 | 2.10 | 2.56 | |
| Vite di taglio a testa esagonale D4x50 | ||||
| 26 | 961672 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 27 | 340587E | 23.51 | 28.69 | |
| CAMPO 110 VOLT | ||||
| 27 | 340587C | 21.94 | 26.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28A | 698VVC | |||
| Anello di gomma (1) | ||||
| 29 | 309929 | 1.04 | 1.27 | |
| Maniglia + Coperchio (vecchio 322861+322862) | ||||
| 30A | 331663 | 44.00 | 53.68 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 32 | 301653 | 1.04 | 1.27 | |
| Pulsante di pressione | ||||
| 34 | 322853 | 1.05 | 1.28 | |
| Interruttore | ||||
| 35 | 322854 | 20.90 | 25.50 | |
| Bobina di soffocamento (marrone) 220v-240v | ||||
| 36 | 322517 | 7.65 | 9.33 | |
| Bobina d'induttanza marrone 110 V | ||||
| 36 | 322518 | 7.14 | 8.71 | |
| Spazzola di carbone (1 paio) | ||||
| 37 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 38 | 955203 | 2.40 | 2.93 | |
| Condensatore (vecchio 930030/991313) | ||||
| 40 | 994273 | 4.29 | 5.23 | |
| Morsetto di terra | ||||
| 41 | 992635 | 1.05 | 1.28 | |
| Restrittore TN19/11/10-3E25 | ||||
| 42 | 321634 | 6.15 | 7.50 | |
| BOBINA D'IMPEDENZA BLU 110 V | ||||
| 42 | 322519 | 5.46 | 6.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 44 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 953327 | |||
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 46 | 500461Z | 17.88 | 21.81 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 46 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 46 | 500247Z | 6.18 | 7.54 | |
| MANIGLIA LATERALE | ||||
| 501 | 323050 | 28.53 | 34.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 303709 | |||
