Qui troverai tutte le parti e i disegni disponibili di “Hikoki D10VF”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

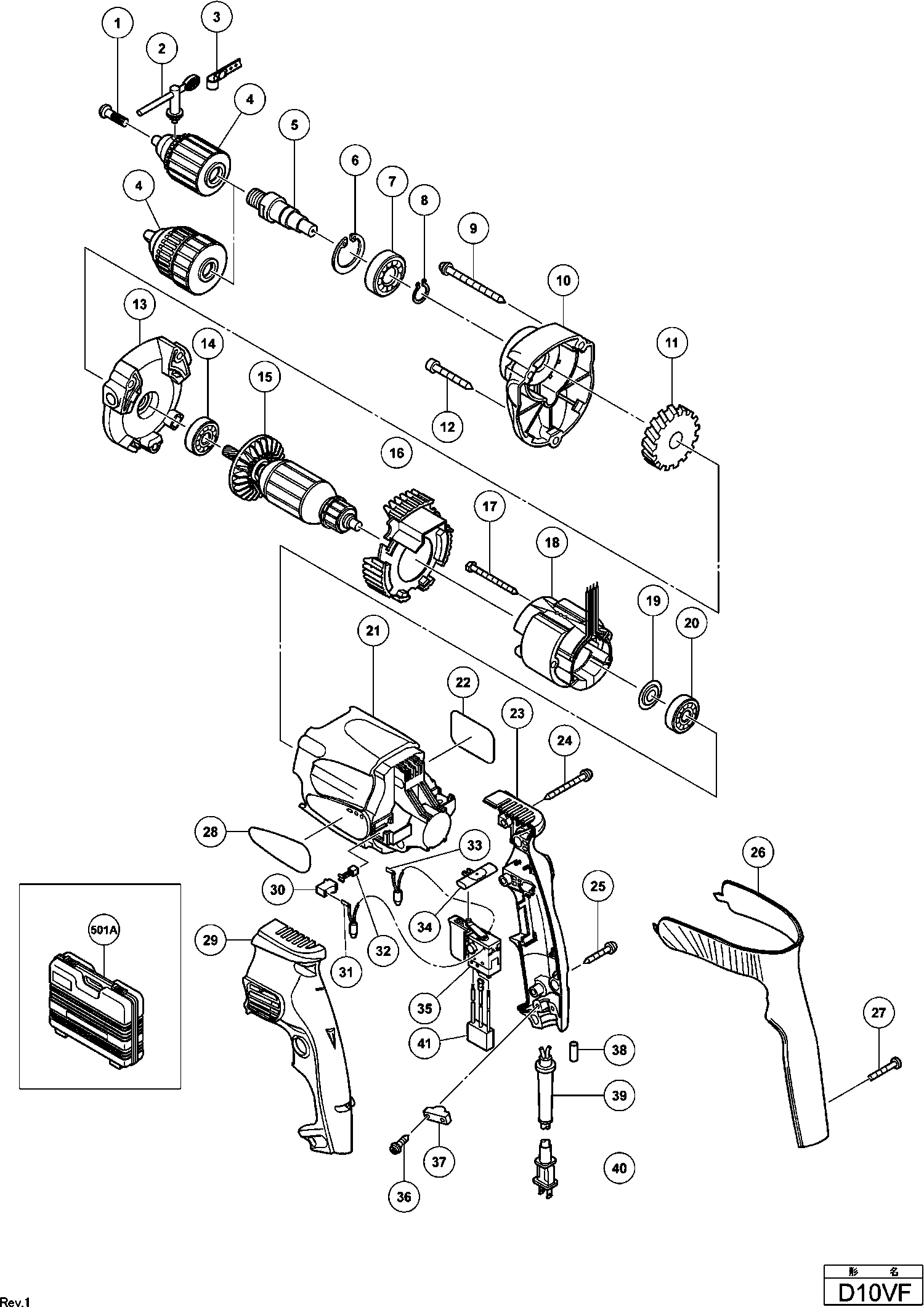

Disegni tecnici di Hikoki D10VF
Elenco parti di Hikoki D10VF
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 220-230 Volt | ||||
| *15 | 360542E | 63.18 | 77.07 | |
| CAMPO 230-240 VOLTI | ||||
| *18 | 340504E | 41.94 | 51.16 | |
| Restrittore TN19/11/10-3E25 | ||||
| *31 | 320197 | 6.60 | 8.05 | |
| Restrittore TN19/11/10-3E25 | ||||
| *33 | 320196 | 6.60 | 8.05 | |
| Interruttore | ||||
| *35 | 320195 | 32.18 | 39.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *4 | 319342 | |||
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *40 | 500447Z | 6.60 | 8.05 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *40 | 500247Z | 6.18 | 7.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *42 | 384056 | |||
| Vite speciale (mano sinistra) M6x23 | ||||
| 1 | 311959 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 319529 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 950288 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 319343 | |||
| Mandrino (b) | ||||
| 5 | 319335 | 12.40 | 15.13 | |
| Anello di arresto D32 | ||||
| 6 | 948001 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6002 Vv C7mfa | ||||
| 7 | 6002VV | 7.35 | 8.97 | |
| Anello di sicurezza D15 (10 pezzi) | ||||
| 8 | 939544 | 2.13 | 2.59 | |
| Vite a taglio (con flangia) D5x50 | ||||
| 9 | 317449 | 1.65 | 2.01 | |
| Copertura dell'ingranaggio | ||||
| 10 | 319334 | 35.61 | 43.45 | |
| INGRANAGGIO | ||||
| 11 | 319336 | 6.21 | 7.58 | |
| Vite di Fissaggio D5x40 (nera) | ||||
| 12 | 316458 | 1.50 | 1.83 | |
| Coperchio interno | ||||
| 13 | 319333 | 27.50 | 33.55 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 14 | 608DDM | 5.55 | 6.77 | |
| Indotto 110-120V | ||||
| 15 | 360542U | 83.88 | 102.33 | |
| Indotto 220-230 Volt | ||||
| 15 | 360542E | 63.18 | 77.07 | |
| Guida per ventilatore | ||||
| 16 | 319329 | 3.90 | 4.76 | |
| Vite a testa esagonale autoraschiante D4x55 | ||||
| 17 | 981421 | 1.04 | 1.27 | |
| CAMPO 230-240 VOLTI | ||||
| 18 | 340504E | 41.94 | 51.16 | |
| Stator 120v per Pan (127v),bra (127v) | ||||
| 18 | 340486C | 38.64 | 47.14 | |
| Rondella (a) | ||||
| 19 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 20 | 608VVM | 5.70 | 6.95 | |
| ALLOGGIAMENTO | ||||
| 21 | 319328 | 12.89 | 15.72 | |
| Leva | ||||
| 23 | 319331 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 384059 | |||
| Vite di taraudage (con flangia) D4x35 (nero) | ||||
| 24 | 303694 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 25 | 301653 | 1.04 | 1.27 | |
| Manico | ||||
| 26 | 319332 | 15.26 | 18.62 | |
| Vite (legame di plastica) D4x25 | ||||
| 27 | 319337 | 1.50 | 1.83 | |
| Maniglia TSC 55 | ||||
| 29 | 319330 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29A | 384058 | |||
| Portaspazzole di Carbone | ||||
| 30 | 955203 | 2.40 | 2.93 | |
| Restrittore TN19/11/10-3E25 | ||||
| 31 | 320197 | 6.60 | 8.05 | |
| Spazzola di carbone (1 paio) | ||||
| 32 | 999041 | 4.50 | 5.49 | |
| SMOORSPOEL (BRUIN) 110 VOLT | ||||
| 33 | 320203 | 11.22 | 13.69 | |
| Restrittore TN19/11/10-3E25 | ||||
| 33 | 320196 | 6.60 | 8.05 | |
| Pulsante di spinta | ||||
| 34 | 316166 | 1.65 | 2.01 | |
| Interruttore | ||||
| 35 | 319339 | 32.18 | 39.25 | |
| Interruttore | ||||
| 35 | 320195 | 32.18 | 39.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35A | 384057 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 37 | 937631 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 38 | 981373 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 953327 | |||
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 40 | 500461Z | 17.88 | 21.81 | |
| Cavo | ||||
| 40 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 40 | 500447Z | 6.60 | 8.05 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 40 | 500247Z | 6.18 | 7.54 | |
| CONDENSATORE | ||||
| 41 | 320198 | 10.95 | 13.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 319543 | |||
| Manico (old 500335) | ||||
| 601 | 981205 | 5.85 | 7.14 | |
| GANCIO | ||||
| 602 | 317676 | 3.30 | 4.03 | |
