Qui troverai tutte le parti e i disegni disponibili di “Hikoki CS40EM”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

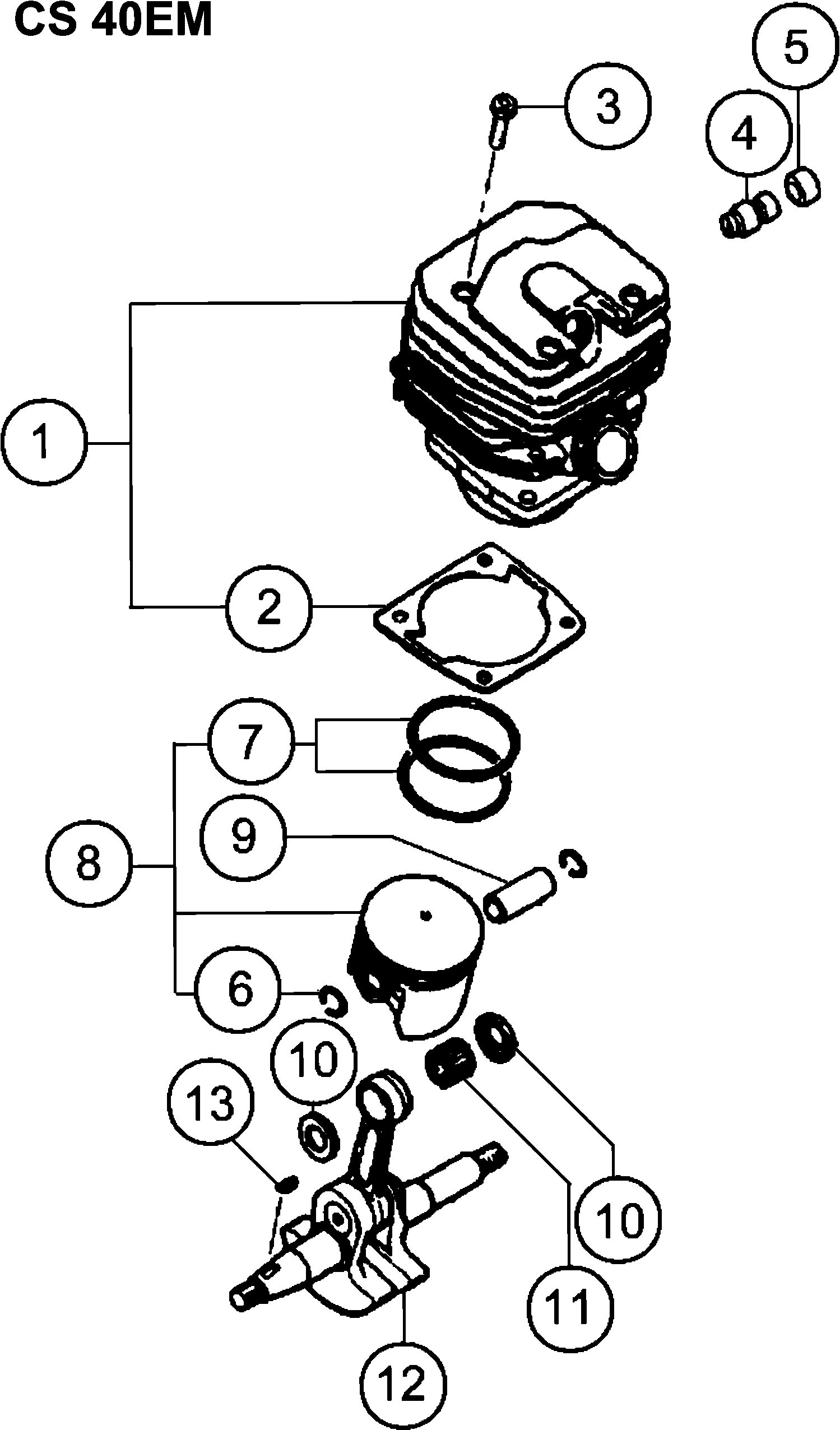

Disegni tecnici di Hikoki CS40EM
Elenco parti di Hikoki CS40EM
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set di cilindri # (vecchio 001-04093-90) | ||||
| 1 | 6685469 | 253.04 | 308.71 | |
| Guarnizione del cilindro (vecchio 017-04093-20) | ||||
| 2 | 6685735 | 4.79 | 5.84 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 6692328 | |||
| S decompressione completa. (vecchio 004-04093-80) | ||||
| 4 | 6685590 | 136.58 | 166.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 6685801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 6686031 | |||
| Anello del pistone # (vecchio 041-04093-20) | ||||
| 7 | 6686127 | 17.09 | 20.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 6685886 | |||
| Spinotto pistone (vecchio 037-04093-20) | ||||
| 9 | 6686013 | 6.60 | 8.05 | |
| Collare per perno del pistone# (vecchio 036-04093- | ||||
| 10 | 6685994 | 7.26 | 8.86 | |
| Cuscinetto a rullini (vecchio 999-62111-581) | ||||
| 11 | 6695607 | 13.04 | 15.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 6686187 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 13 | 6686458 | |||
| Bullone di serraggio della barra (vecchio 101-3262 | ||||
| 21 | 6686806 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 6695640 | |||
| Rondella | ||||
| 23 | 6686439 | 1.15 | 1.40 | |
| Dado del volano (vecchio 066-04093-20) Nuovo | ||||
| 24 | 6686444 | 1.15 | 1.40 | |
| Vite speciale M5x25 (vecchia 685-32625-20) Nuova | ||||
| 25 | 6692329 | 2.31 | 2.82 | |
| Guarnizione dell'olio | ||||
| 26 | 6695642 | 8.58 | 10.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 6688547 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 28 | 6688557 | |||
| Cappuccio dell'ammortizzatore A (vecchio 224-32625 | ||||
| 29 | 6688183 | 2.31 | 2.82 | |
| Vite speciale M5x16 (vecchio 688-32625-20) | ||||
| 30 | 6692334 | 1.15 | 1.40 | |
| Ammortizzatore anteriore Comp. # (vecchio 219-3262 | ||||
| 31 | 6688114 | 10.40 | 12.69 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 6692156 | |||
| Gruppo del carter del manovellismo (vecchio 072-04 | ||||
| 33 | 6686545 | 186.80 | 227.90 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 6686630 | |||
| Guarnizione Cappuccio Serbatoio Olio (vecchio 523- | ||||
| 35 | 6691244 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 6685866 | |||
| Cuscinetto # (vecchio 089-04093-80) | ||||
| 37 | 6686682 | 15.28 | 18.64 | |
| Passacavo H.l (vecchio 192-32625-20) Nuovo | ||||
| 38 | 6687981 | 4.80 | 5.86 | |
| Guarnizione del carter (vecchio 090-04093-20) | ||||
| 39 | 6686711 | 5.94 | 7.24 | |
| Piastra (vecchio 466-32625-20) Nuovo | ||||
| 40 | 6690788 | 5.40 | 6.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 6687356 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6693660 | |||
| Molla del cricco# (vecchio 790-04093-20) | ||||
| 43 | 6693349 | 4.45 | 5.43 | |
| Rocchetto di avviamento (vecchio 788-04093-20) | ||||
| 44 | 6693306 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 6696989 | |||
| Bobina (vecchia 153-04093-90) | ||||
| 61 | 6687348 | 220.83 | 269.41 | |
| Cavo # (vecchio 178-04093-20) | ||||
| 62 | 6687844 | 18.29 | 22.31 | |
| Assemblaggio tappo spina # (vecchio 157-04093-90) | ||||
| 63 | 6687471 | 4.05 | 4.94 | |
| Candela di accensione (vecchia 6685775) | ||||
| 64 | 6699326 | 3.30 | 4.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 65 | 6688335 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 6687930 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 6687742 | |||
| Coperchio del pulsante di arresto (vecchio 266-040 | ||||
| 69 | 6688406 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 6692131 | |||
| Vite speciale M5x10 | ||||
| 71 | 6692337 | 1.15 | 1.40 | |
| Tubo isolante # (vecchio 250-04093-20) | ||||
| 72 | 6688318 | 4.45 | 5.43 | |
| Interruttore di arresto Ass'y # (vecchio 162-04093 | ||||
| 73 | 6687507 | 22.24 | 27.13 | |
| Guida dell'aria | ||||
| 74 | 6687330 | 10.40 | 12.69 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 6688258 | |||
| Vite speciale M5x20 (vecchio 690-32625-20) Nuovo | ||||
| 76 | 6692336 | 2.31 | 2.82 | |
| Valvola di sfiato aria B (vecchia 562-04093-20) | ||||
| 91 | 6691378 | 3.30 | 4.03 | |
| Spugna ventilazione (vecchia 567-04093-20) | ||||
| 92 | 6691402 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 6692322 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 94 | 6690882 | |||
| Corpo del filtro olio Comp.# (vecchio 486-32625-80 | ||||
| 95 | 6690915 | 8.25 | 10.06 | |
| Tubo dell'olio A # (vecchio 515-32625-20) | ||||
| 96 | 6691222 | 6.60 | 8.05 | |
| Bullone speciale M4x14 (vecchio 689-32625-20) Nuov | ||||
| 97 | 6692335 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 6687323 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 6686744 | |||
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 100 | 6688483 | 38.26 | 46.68 | |
| Carter della frizione # (vecchio 318-32625-20) | ||||
| 101 | 6689115 | 76.38 | 93.18 | |
| Cuscinetto a rullini # (vecchio 350-32625-20) | ||||
| 102 | 6689536 | 16.19 | 19.75 | |
| Copertura della pompa dell'olio # (vecchio 097-326 | ||||
| 103 | 6686760 | 6.93 | 8.45 | |
| Dado di bloccaggio per barra della catena (vecchio | ||||
| 104 | 6687106 | 2.31 | 2.82 | |
| Ingranaggio di cerchio # (vecchio 329-32625-20) | ||||
| 105 | 6689176 | 32.21 | 39.30 | |
| Piastra guida A# (vecchio 461-32625-20) | ||||
| 106 | 6690732 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 107 | 6692330 | |||
| Tubo dell'olio Ass'y # (vecchio 480-32625-90) | ||||
| 108 | 6690883 | 18.30 | 22.33 | |
| Molla frizione (vecchia 342-04093-20) | ||||
| 109 | 6689427 | 3.30 | 4.03 | |
| Rondella | ||||
| 110 | 6689644 | 5.61 | 6.85 | |
| Guida (vecchio 467-32625-20) | ||||
| 111 | 6690797 | 3.30 | 4.03 | |
| Catturatore di catena (vecchio 125-32625-80) | ||||
| 112 | 6687166 | 9.08 | 11.07 | |
| Vite speciale M5x14 (vecchia 683-32625-20) | ||||
| 113 | 6692327 | 1.15 | 1.40 | |
| Vite speciale M5x14 (vecchia 683-32625-20) | ||||
| 114 | 6692327 | 1.15 | 1.40 | |
| Perno | ||||
| 115 | 6690706 | 16.64 | 20.30 | |
| Ammortizzatore A # (vecchio 234-32625-20) | ||||
| 116 | 6688248 | 14.38 | 17.54 | |
| Collare dell'ammortizzatore A (vecchio 275-32625-2 | ||||
| 117 | 6688479 | 3.30 | 4.03 | |
| Vite speciale M5x16 (vecchio 688-32625-20) | ||||
| 118 | 6692334 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 131 | 6687239 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 132 | 6689942 | |||
| Vite speciale M5x14 (vecchia 683-32625-20) | ||||
| 133 | 6692327 | 1.15 | 1.40 | |
| Giunto del gomito (vecchio 495-32625-20) | ||||
| 134 | 6691006 | 7.26 | 8.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 6690171 | |||
| Tubo di gomma (vecchio 678-32625-20) | ||||
| 136 | 6692302 | 6.60 | 8.05 | |
| Guarnizione del carburatore (vecchio 402-04093-20) | ||||
| 137 | 6689830 | 3.30 | 4.03 | |
| Distanziale # (vecchio 249-04093-20) | ||||
| 138 | 6688308 | 5.94 | 7.24 | |
| Molla (vecchio 067-32625-20) | ||||
| 139 | 6686451 | 4.45 | 5.43 | |
| Collettore di aspirazione # (vecchio 393-04093-20) | ||||
| 140 | 6689798 | 17.70 | 21.59 | |
| Bullone speciale del silenziatore (vecchio 750-040 | ||||
| 141 | 6692880 | 5.28 | 6.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 142 | 6689821 | |||
| Guarnizione del silenziatore (vecchio 737-04093-20 | ||||
| 143 | 6692740 | 3.30 | 4.03 | |
| Set di marmitta (vecchio 704-04093-90) | ||||
| 144 | 6692461 | 26.16 | 31.92 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 145 | 6692720 | |||
| Vite speciale M5x10 | ||||
| 146 | 6692337 | 1.15 | 1.40 | |
| Dado di Marmitta (vecchio 726-04093-20) | ||||
| 147 | 6692684 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 171 | 6692920 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 172 | 6686967 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 173 | 6693134 | |||
| Corda di avvio # (vecchia 783-04093-20) | ||||
| 174 | 6693163 | 7.59 | 9.26 | |
| Maniglia di avviamento | ||||
| 175 | 6693231 | 9.40 | 11.47 | |
| Fermo per corda (vecchio 795-04093-20) | ||||
| 176 | 6693382 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 177 | 6693097 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 178 | 6687982 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 179 | 6693064 | |||
| Capo dell’avviamento# (vecchio 787-04093-20) | ||||
| 180 | 6693278 | 28.14 | 34.33 | |
| Rondella | ||||
| 181 | 6693251 | 1.15 | 1.40 | |
| Vite speciale M5x20 (vecchio 690-32625-20) Nuovo | ||||
| 182 | 6692336 | 2.31 | 2.82 | |
| Vite speciale M5x14 (vecchia 683-32625-20) | ||||
| 183 | 6692327 | 1.15 | 1.40 | |
| Assemblaggio di carburatore Wt755a (vecchio 455-25 | ||||
| 201 | 6690653 | 289.04 | 352.63 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 202 | 6684700 | 4.29 | 5.23 | |
| Non più disponibile, nessuna sostituzione | ||||
| 203 | 6691439 | |||
| Vite (vecchia 514-25001-20) | ||||
| 204 | 6685210 | 1.15 | 1.40 | |
| Guarnizione della pompa (vecchio 577-25007-20) | ||||
| 205 | 6685212 | 2.31 | 2.82 | |
| Diaframma della pompa # (vecchio 576-25330-20) | ||||
| 206 | 6691448 | 14.19 | 17.31 | |
| Valvola a ago (vecchio 603-25012-20) | ||||
| 207 | 6685215 | 5.28 | 6.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 208 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 209 | 6690827 | |||
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 210 | 6685222 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 211 | 6690872 | |||
| Vite di fissaggio per perno cerniera (vecchio 546- | ||||
| 212 | 6685218 | 2.31 | 2.82 | |
| Perno della cerniera (vecchio 605-25001-20) | ||||
| 213 | 6685219 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 214 | 6691012 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 215 | 6691405 | |||
| Leva di controllo (vecchio 473-25001-20) | ||||
| 216 | 6685217 | 3.30 | 4.03 | |
| Molla di regolazione al minimo (vecchio 463-25006- | ||||
| 217 | 6685297 | 2.31 | 2.82 | |
| Vite di regolazione al minimo # (vecchio 462-25330 | ||||
| 218 | 6690742 | 14.85 | 18.12 | |
| Vite di regolazione (vecchio 548-25012-20) | ||||
| 219 | 6685223 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 241 | 6690405 | |||
| Pulsante di pulizia # (vecchio 175-32625-20) | ||||
| 242 | 6687797 | 5.28 | 6.44 | |
| Guarnizione del Pulitore (vecchio 418-04093-20) | ||||
| 243 | 6690057 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 244 | 6690175 | |||
| Elemento del filtro dell'aria | ||||
| 245 | 6690326 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 246 | 6695245 | |||
| Cappuccio in Gomma | ||||
| 247 | 6690902 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 248 | 6685685 | |||
| Vite speciale M5x14 (vecchia 683-32625-20) | ||||
| 249 | 6692327 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 250 | 6688102 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 251 | 6689752 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 252 | 6687975 | |||
| Elemento del filtro dell'aria | ||||
| 253 | 6690069 | 32.21 | 39.30 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 271 | 6686078 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 272 | 6693444 | |||
| Cassa laterale comp.# (vecchio 039-32625-80) | ||||
| 273 | 6686041 | 68.36 | 83.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 274 | 6688566 | |||
| Bullone di tensione della catena (vecchio 116-3262 | ||||
| 275 | 6687070 | 26.16 | 31.92 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 276 | 6687058 | |||
| Piastra di guida B# (vecchia 462-32625-20) Nuova | ||||
| 277 | 6690753 | 14.98 | 18.27 | |
| Ingranaggio # (vecchio 300-32625-20) | ||||
| 278 | 6688657 | 32.21 | 39.30 | |
| Guida (vecchio 467-32625-20) | ||||
| 279 | 6690797 | 3.30 | 4.03 | |
| Protezione per catena (vecchio 325-32625-20) | ||||
| 280 | 6689162 | 12.05 | 14.70 | |
| Protezione della mano anteriore (vecchio 805-32625 | ||||
| 281 | 6693458 | 37.05 | 45.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 282 | 6691022 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 283 | 6693662 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 284 | 6693489 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 285 | 6693482 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 286 | 6693448 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 287 | 6691213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 288 | 6693660 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 289 | 6693432 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 290 | 6693508 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 291 | 6689693 | |||
| Molla freno # (vecchio 374-32625-20) Nuovo | ||||
| 292 | 6689703 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 293 | 6689704 | |||
| Supporto di collegamento freno # (vecchio 386-3262 | ||||
| 294 | 6689778 | 15.73 | 19.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 295 | 6689773 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 296 | 6689731 | |||
| Copertura collegamento freno # (vecchio 375-32625- | ||||
| 297 | 6689710 | 8.58 | 10.46 | |
| Fascia freno | ||||
| 298 | 6689716 | 1.15 | 1.40 | |
| Fascia del freno (vecchia 378-32625-20) | ||||
| 299 | 6689726 | 14.98 | 18.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 300 | 6692341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 311 | 6692331 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 312 | 6688216 | |||
| Leva di Sicurezza (old 257-32625-20) | ||||
| 313 | 6688356 | 2.31 | 2.82 | |
| Gommino di passaggio (vecchio 493-32625-20) | ||||
| 314 | 6690997 | 3.30 | 4.03 | |
| Astina del gas # (vecchio 490-32625-20) | ||||
| 315 | 6690970 | 4.05 | 4.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 316 | 6688074 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 317 | 6692339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 318 | 6692331 | |||
| Comp. Base del pulitore dell'aria # (vecchio 436-0 | ||||
| 319 | 6690199 | 20.11 | 24.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 320 | 6688180 | |||
| Set di bulloni ammortizzatore A# (vecchio 295-3262 | ||||
| 321 | 6688631 | 5.78 | 7.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 322 | 6688403 | |||
| Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
| 323 | 6684619 | 2.15 | 2.62 | |
| Tubo di ventilazione (vecchio 565-04093-20) Nuovo | ||||
| 324 | 6691392 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 325 | 6692342 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 326 | 6684618 | |||
| Collo # (vecchio 478-32625-20) Nuovo | ||||
| 327 | 6690878 | 4.05 | 4.94 | |
| Assieme corpo filtro pompa (vecchio 675-01630-90/6 | ||||
| 328 | 6692273 | 7.10 | 8.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 329 | 6691826 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 330 | 6692338 | |||
| Guarnizione del tappo del serbatoio (vecchia 630-3 | ||||
| 332 | 6692099 | 3.30 | 4.03 | |
| Guida (vecchio 715-32625-20) | ||||
| 333 | 6692601 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 334 | 6692585 | |||
| Gomma d'inepria (vecchio 707-32625-21) | ||||
| 335 | 6692589 | 2.31 | 2.82 | |
| Assieme valvola di sfiato # (vecchio 646-32625-90) | ||||
| 336 | 6692173 | 13.04 | 15.91 | |
| Montaggio maniglia posteriore (vecchio 012-32626-9 | ||||
| 337 | 6685661 | 200.86 | 245.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 341 | 6688242 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 342 | 6692340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 343 | 6690137 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 344 | 6686385 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 345 | 6686415 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 346 | 6691021 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 347 | 6686326 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6686860 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6687295 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 6694810 | |||
| Driver # (vecchio 880-32625-20) | ||||
| 504 | 6693802 | 7.59 | 9.26 | |
| Chiave Combinata (vecchio 883-32625-20) | ||||
| 505 | 6693810 | 14.35 | 17.51 | |
| Targhetta Cs40em (vecchio 906-72831-20) Nuovo | ||||
| 601 | 6694406 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 6694509 | |||
