Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CS40EL'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

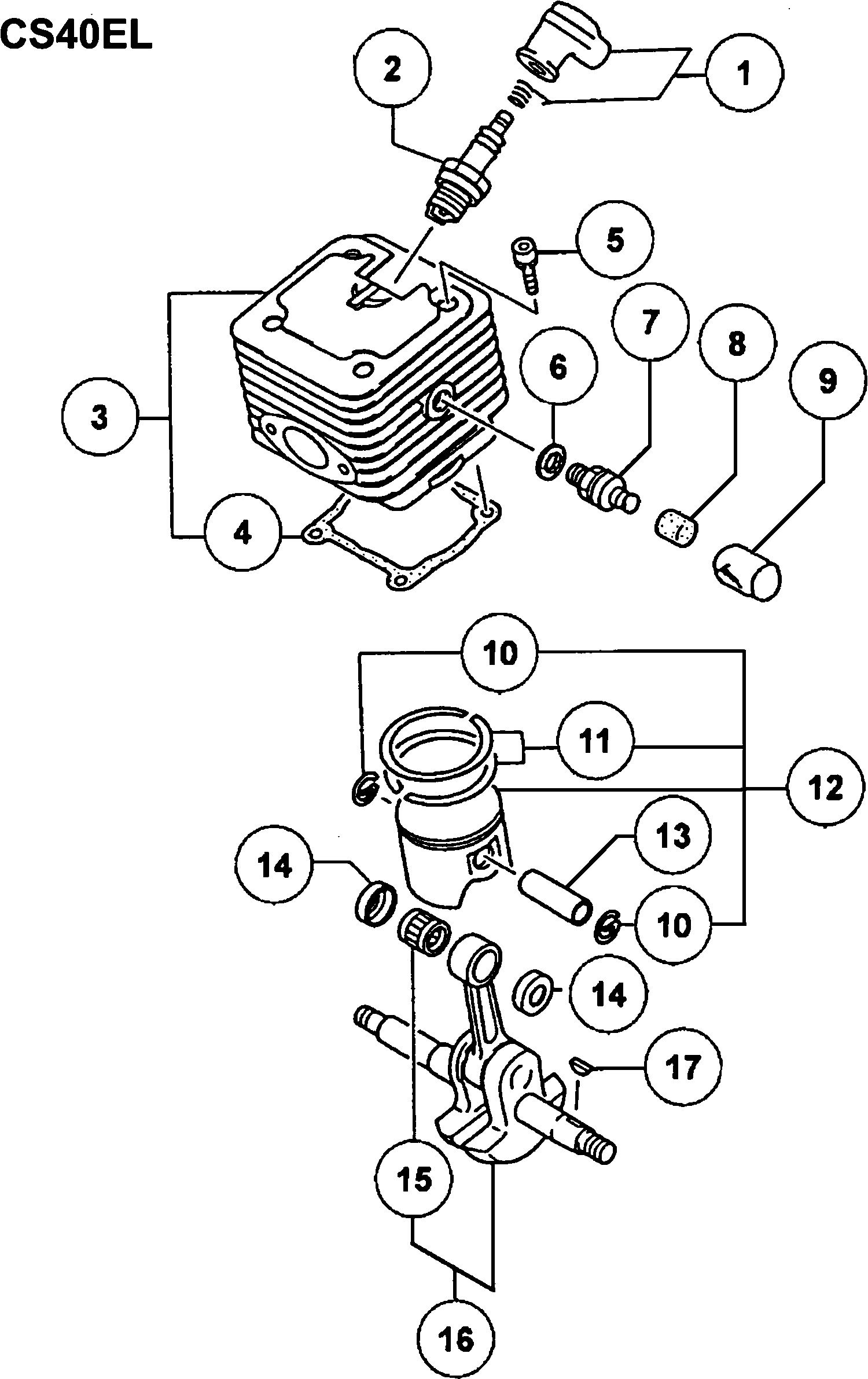

Disegno tecnico del modello Hikoki CS40EL
Elenco parti di ricambio del modello Hikoki CS40EL
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Conjunto de tapon de bujía (antiguo 157-01570-90/6 | ||||
1 | 6687468 | 2.31 | 2.82 | |
Nessuna informazione disponibile, non ordinabile | ||||
2 | 6699320 | |||
Set di cilindri (vecchio 001-04066-90) | ||||
3 | 6685465 | 80.31 | 97.98 | |
Imballaggio del cilindro (vecchio 017-04066-20) | ||||
4 | 6685732 | 1.15 | 1.40 | |
Bullone forato esagonale M5x20/s (vecchio 994-6105 | ||||
5 | 6695491 | 1.15 | 1.40 | |
Guarnizione valvola decompressione (vecchio 028-04 | ||||
6 | 6685860 | 1.15 | 1.40 | |
Decompressione Comp. (vecchio 004-04063-80) | ||||
7 | 6685589 | 28.14 | 34.33 | |
Coperchio di decompressione (vecchio 020-04063-20) | ||||
8 | 6685800 | 1.15 | 1.40 | |
Coperchio antipolvere (vecchio 470-3252k-20) | ||||
9 | 6690808 | 26.16 | 31.92 | |
Circlip di spinotto del pistone (vecchio 039-01000 | ||||
10 | 6686026 | 1.15 | 1.40 | |
Anello del pistone, 42.7 Dia. (vecchio 041-04066-2 | ||||
11 | 6686125 | 4.45 | 5.43 | |
Set di pistoni, di ricambio (vecchio 030-04066-90) | ||||
12 | 6685884 | 20.11 | 24.54 | |
Spinotto del pistone 10x30 (vecchio 037-01000-20) | ||||
13 | 6686007 | 2.31 | 2.82 | |
Collare per perno del pistone (vecchio 036-04090-2 | ||||
14 | 6685993 | 5.28 | 6.44 | |
Cuscinetto a rullini, 2x8.8 (vecchio 999-62101-480 | ||||
15 | 6695602 | 5.28 | 6.44 | |
Albero a manovella completo. (vecchio 046-04067-80 | ||||
16 | 6686183 | 108.45 | 132.31 | |
Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
17 | 6684899 | 2.15 | 2.62 | |
Ammortizzatore laterale | ||||
31 | 6688164 | 1.15 | 1.40 | |
Vite ad esagono cavato 5x35 (vecchio 990-53050-353 | ||||
32 | 6695076 | 1.15 | 1.40 | |
Tubo dell'olio A (vecchio 515-3252k-20) | ||||
33 | 6691219 | 4.45 | 5.43 | |
Clip 7 (vecchio 680-04019-21) | ||||
34 | 6692312 | 1.15 | 1.40 | |
Corpo filtro dell'olio Comp. | ||||
35 | 6697651 | 2.98 | 3.63 | |
Calza S T0.2 (vecchio 071-04063-23) | ||||
36 | 6685098 | 1.15 | 1.40 | |
Calza S T0.3 (vecchio 071-04063-24) | ||||
36 | 6685099 | 1.15 | 1.40 | |
Calza 0.4 (vecchia 071-04063-25) | ||||
36 | 6686475 | 1.15 | 1.40 | |
Carter del albero a gomiti Ass'y (vecchio 072-0406 | ||||
37 | 6686542 | 120.55 | 147.07 | |
Spinotto di battuta 4x12 (vecchio 999-05041-203) | ||||
38 | 6695521 | 1.15 | 1.40 | |
Guarnizione dell'olio | ||||
39 | 6695633 | 3.30 | 4.03 | |
Anello di arresto interno C-32, vecchio n. di part | ||||
40 | 6695295 | 1.15 | 1.40 | |
Cuscinetto a sfere 6201 A2c3 | ||||
41 | 6685096 | 5.28 | 6.44 | |
Cuscinetto a sfere 6201 A2c3 | ||||
42 | 6685096 | 5.28 | 6.44 | |
Anello di arresto interno C-32, vecchio n. di part | ||||
43 | 6695295 | 1.15 | 1.40 | |
Guarnizione dell'olio | ||||
44 | 6695633 | 3.30 | 4.03 | |
Guarnizione del carter (vecchio 090-04063-22/66867 | ||||
45 | 6686710 | 1.15 | 1.40 | |
Valvola di sfiato dell'aria (b) (vecchio 562-04060 | ||||
46 | 6685173 | 2.31 | 2.82 | |
Coperchio di ventilazione (vecchio 566-04063-20) | ||||
47 | 6691399 | 4.45 | 5.43 | |
Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
48 | 6684586 | 2.15 | 2.62 | |
Bullone a testa esagonale interna M5x30 S (vecchio | ||||
49 | 6684786 | 2.15 | 2.62 | |
Guida dell'aria | ||||
50 | 6687207 | 4.45 | 5.43 | |
Rondella M8 (vecchio 992-01080-011) | ||||
51 | 6684611 | 2.15 | 2.62 | |
Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
52 | 6684612 | 2.15 | 2.62 | |
Insieme rotore del magneto (vecchio 155-21541-90) | ||||
53 | 6687395 | 38.26 | 46.68 | |
Rondella | ||||
54 | 6687942 | 1.15 | 1.40 | |
Molla del cricco (vecchio 790-04063-20) | ||||
55 | 6693348 | 1.15 | 1.40 | |
Rocchetto di avviamento (vecchio 788-01700-20) | ||||
56 | 6693304 | 2.31 | 2.82 | |
Bullone scalino (vecchio 793-10200-20) | ||||
57 | 6693366 | 1.15 | 1.40 | |
Ammortizzatore manico (vecchio 217-3252k-20) | ||||
58 | 6688107 | 1.15 | 1.40 | |
FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
72 | 6688489 | 15.58 | 19.00 | |
Carcassa frizione Comp.7T (vecchio 310-3252L-82) | ||||
73 | 6689009 | 30.25 | 36.90 | |
Cuscinetto a rullini Kt111410g (vecchio 999-62111- | ||||
74 | 6695606 | 7.59 | 9.26 | |
Copertura della pompa dell'olio (vecchio 097-3252k | ||||
75 | 6686755 | 2.31 | 2.82 | |
Vite di Trasmissione Comp. (vecchio 084-3252k-80) | ||||
76 | 6686640 | 17.55 | 21.41 | |
Pompa di olio Comp. (vecchio 145-3252k-81) | ||||
77 | 6687331 | 32.21 | 39.30 | |
Rondella | ||||
78 | 6686452 | 1.15 | 1.40 | |
Piccola vite 4x12ws (vecchio 994-16040-126) | ||||
79 | 6695403 | 1.15 | 1.40 | |
Vite ad alta tensione 4x18ws (vecchio 994-16040-18 | ||||
80 | 6695407 | 1.15 | 1.40 | |
Valvola di scarico (vecchia 086-3252k-20) | ||||
81 | 6686661 | 1.15 | 1.40 | |
O-ring S-3 (vecchio 999-67003-012) | ||||
82 | 6695659 | 1.15 | 1.40 | |
O-ring P-5 (vecchio 999-67005-000/6698965) | ||||
83 | 6695661 | 1.15 | 1.40 | |
Molla frizione (vecchia 342-04063-21) | ||||
84 | 6689426 | 3.30 | 4.03 | |
Scarpa frizione | ||||
85 | 6689493 | 7.10 | 8.66 | |
Boss della Frizione Dal V181601 | ||||
86 | 6689497 | 1.15 | 1.40 | |
Rondella | ||||
87 | 6689642 | 2.31 | 2.82 | |
Elemento del filtro dell'aria | ||||
101 | 6690335 | 4.79 | 5.84 | |
Elemento del filtro dell'aria | ||||
102 | 6690325 | 4.79 | 5.84 | |
Comp. Base del pulitore dell'aria (vecchio 436-040 | ||||
103 | 6690198 | 3.30 | 4.03 | |
Bullone Hex. Foro 5x45 (vecchio 990-51050-453) | ||||
104 | 6695055 | 1.15 | 1.40 | |
Rondella (vecchio 992-10050-012) | ||||
105 | 6684662 | 2.15 | 2.62 | |
Rondella 5 (vecchio 992-00050-011) | ||||
106 | 6684864 | 2.15 | 2.62 | |
Bullone a foro esagonale 5x15ws (vecchio 994-64050 | ||||
107 | 6695512 | 1.15 | 1.40 | |
Vite di regolazione del minimo (vecchia 197-3252k- | ||||
109 | 6687993 | 2.31 | 2.82 | |
Vite di regolazione al minimo (vecchio 462-25016-2 | ||||
109A | 6685298 | 2.31 | 2.82 | |
Rondella | ||||
110 | 6687943 | 1.15 | 1.40 | |
Isolante in gomma del carburatore (vecchio 409-040 | ||||
111 | 6690004 | 3.30 | 4.03 | |
Isolatore Comp. (vecchio 404-04063-81) | ||||
112 | 6689941 | 2.31 | 2.82 | |
Non più disponibile, nessuna sostituzione | ||||
113 | 6689789 | |||
Guarnizione del collettore di aspirazione | ||||
114 | 6689876 | 1.15 | 1.40 | |
Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
115 | 6684595 | 2.15 | 2.62 | |
Molla di regolazione al minimo (vecchio 463-25012- | ||||
116 | 6690766 | 2.31 | 2.82 | |
Distanziale del collettore di aspirazione (vecchio | ||||
117 | 6685202 | 3.30 | 4.03 | |
Guarnizione del silenziatore (vecchio 737-04063-20 | ||||
118 | 6692737 | 3.30 | 4.03 | |
Set di marmitta (vecchio 704-04063-90) | ||||
119 | 6692459 | 28.14 | 34.33 | |
Supporto del silenziatore (vecchio 760-04065-21/66 | ||||
120 | 6692942 | 4.79 | 5.84 | |
Vite a testa esagonale M5x16/s (vecchio 994-61050- | ||||
121 | 6684903 | 2.15 | 2.62 | |
Vite a buco esagonale 4x10 (vecchio 990-51040-106) | ||||
122 | 6695036 | 1.15 | 1.40 | |
Avviatore di rimbalzo Ass'y (vecchio 756-04065-90) | ||||
141 | 6692916 | 26.16 | 31.92 | |
Vite di regolazione (vecchia 839-02010-20/6693638) | ||||
142 | 6693633 | 1.15 | 1.40 | |
Bobina della fune di avviamento (vecchia 774-01700 | ||||
143 | 6693059 | 7.10 | 8.66 | |
Cassa della molla di rinculo (vecchio 778-04063-90 | ||||
144 | 6693096 | 9.90 | 12.08 | |
Carcassa della ventola | ||||
145 | 6686963 | 18.00 | 21.96 | |
Piastra (vecchio 795-04063-20) | ||||
146 | 6685189 | 1.15 | 1.40 | |
Maniglia di avviamento | ||||
147 | 6693230 | 4.45 | 5.43 | |
Corda da avviamento (vecchio 783-01700-20) | ||||
148 | 6693158 | 3.30 | 4.03 | |
Bullone a foro esagonale 5x15ws (vecchio 994-64050 | ||||
150 | 6695512 | 1.15 | 1.40 | |
Montaggio del carburatore Wt-497a (vecchio 455-250 | ||||
201 | 6690606 | 96.35 | 117.55 | |
Schermo di ingresso (vecchio 578-25007-20) | ||||
202 | 6684700 | 4.29 | 5.23 | |
Corpo della pompa (vecchio 575-25006-20) | ||||
203 | 6691416 | 8.91 | 10.87 | |
Vite (vecchia 514-25001-20) | ||||
204 | 6685210 | 1.15 | 1.40 | |
Guarnizione della pompa (vecchio 577-25007-20) | ||||
205 | 6685212 | 2.31 | 2.82 | |
Diaframma della pompa (vecchio 576-25006-20) | ||||
206 | 6685213 | 4.45 | 5.43 | |
Valvola a ago (vecchio 603-25012-20) | ||||
207 | 6685215 | 5.28 | 6.44 | |
Non più disponibile, nessuna sostituzione | ||||
208 | 6685220 | |||
Membrana di dosaggio Comp. (vecchio 474-25001-80/6 | ||||
209 | 6690827 | 11.71 | 14.29 | |
Coperchio del diaframma (vecchio 476-25004-20) | ||||
210 | 6685222 | 4.45 | 5.43 | |
Molla della valvola (vecchio 477-25080-20) | ||||
211 | 6690872 | 2.31 | 2.82 | |
Vite di fissaggio per perno cerniera (vecchio 546- | ||||
212 | 6685218 | 2.31 | 2.82 | |
Perno della cerniera (vecchio 605-25001-20) | ||||
213 | 6685219 | 1.15 | 1.40 | |
Leva di controllo (vecchio 473-25001-20) | ||||
214 | 6685217 | 3.30 | 4.03 | |
Vite di regolazione (vecchio 548-25012-20) | ||||
215 | 6685223 | 1.15 | 1.40 | |
Montaggio del carburatore Wt484 (vecchio 455-25092 | ||||
216 | 6690605 | 88.33 | 107.76 | |
Molla di regolazione Alta/Bassa (vecchio 623-25032 | ||||
217 | 6692048 | 2.31 | 2.82 | |
Vite di regolazione bassa (vecchio 461-25086-20) N | ||||
218 | 6690719 | 5.94 | 7.24 | |
Molla di regolazione alta (vecchio 485-25040-20) | ||||
219 | 6690897 | 3.30 | 4.03 | |
Vite di regolazione alta (vecchio 460-25080-20) | ||||
220 | 6690696 | 5.11 | 6.24 | |
Pulsante di pulizia aria Comp. (vecchio 175-3252k- | ||||
231 | 6687793 | 3.30 | 4.03 | |
Coprifiltro dell'aria | ||||
232 | 6690404 | 4.79 | 5.84 | |
Passaggio al minimo (vecchio 191-3252k-20) | ||||
233 | 6687974 | 1.15 | 1.40 | |
Cappuccio di regolazione (vecchio 190-3252k-20) | ||||
234 | 6687954 | 1.15 | 1.40 | |
Coprivalvole del cilindro (vecchio 016-04064-20) | ||||
235 | 6685681 | 8.25 | 10.06 | |
Supporto in Gomma per Cilindro (vecchio 599-04063- | ||||
236 | 6691825 | 1.15 | 1.40 | |
Guarnizione del Pulitore (vecchio 418-04063-20) | ||||
237 | 6690056 | 1.15 | 1.40 | |
Bullone a foro esagonale 5x15ws (vecchio 994-64050 | ||||
238 | 6695512 | 1.15 | 1.40 | |
Tubo isolante, 85l (vecchio 250-0075g-20/6688317) | ||||
239 | 6688315 | 1.15 | 1.40 | |
Pulsante del Starter Comp. (vecchio 704-3252k-80) | ||||
240 | 6692507 | 2.31 | 2.82 | |
Gomma di tenuta dell'asta d'inepria (vecchio 707-3 | ||||
241 | 6692587 | 1.15 | 1.40 | |
Interruttore di arresto comp. (vecchio 162-04063-8 | ||||
242 | 6687506 | 6.60 | 8.05 | |
Piastra di controllo (vecchio 511-04063-20) | ||||
243 | 6691192 | 1.15 | 1.40 | |
Piastra di otturatore (vecchio 188-3252k-20) | ||||
244 | 6687952 | 2.31 | 2.82 | |
Arresta il cavo, B225m (vecchio 179-04063-81/66879 | ||||
245 | 6687929 | 2.31 | 2.82 | |
Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
246 | 6684667 | 2.15 | 2.62 | |
Sperone ammortizzatore (vecchio 460-3252k-20) | ||||
247 | 6690705 | 3.30 | 4.03 | |
Catturatore di catena (vecchio 125-3252k-90) | ||||
248 | 6687163 | 3.30 | 4.03 | |
Bullone speciale (vecchio 380-04063-20) | ||||
249 | 6689734 | 3.30 | 4.03 | |
Tubo del carburante (vecchio 700-07105-02) | ||||
250 | 6685154 | 1.15 | 1.40 | |
Non più disponibile, nessuna sostituzione | ||||
251 | 6688113 | |||
Vite auto-filettante 5x35 (vecchio 990-73050-354) | ||||
252 | 6695107 | 1.15 | 1.40 | |
Collare 15 (vecchio 659-37922-20) | ||||
253 | 6692248 | 1.15 | 1.40 | |
Tappo serbatoio olio Ass'y (vecchio 6685178) | ||||
254 | 6697756 | 3.80 | 4.64 | |
IMBALLAGGIO COPERCHIO SERBATOIO OLIO (VECCHIO 6685 | ||||
255 | 6697888 | 1.04 | 1.27 | |
Bobina | ||||
256 | 6687695 | 76.38 | 93.18 | |
Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
257 | 6684599 | 2.15 | 2.62 | |
Dado M4 (vecchio 991-01040-011) | ||||
271 | 6685069 | 1.15 | 1.40 | |
Dado di bloccaggio per barra della catena (vecchio | ||||
272 | 6687105 | 1.15 | 1.40 | |
Vite autofilettante 4x14 P (vecchio 993-49040-142/ | ||||
273 | 6695280 | 1.15 | 1.40 | |
Protezione mano anteriore (vecchio 805-3252k-20) | ||||
274 | 6693454 | 7.10 | 8.66 | |
Rondella | ||||
275 | 6685068 | 1.15 | 1.40 | |
Peso di protezione mano (vecchio 808-3252k-20) | ||||
276 | 6693481 | 3.30 | 4.03 | |
Caso laterale ass'y (vecchio 040-3285b-91) | ||||
277 | 6686095 | 60.35 | 73.63 | |
Vite per lamiera D4x10 (vecchio 993-41040-101) | ||||
278 | 6685161 | 1.15 | 1.40 | |
Fascia freno | ||||
279 | 6689715 | 1.15 | 1.40 | |
Nessuna informazione disponibile, non ordinabile | ||||
280 | 6686043 | |||
Collare di fissaggio pulitore (vecchio 470-10246-2 | ||||
281 | 6690805 | 1.15 | 1.40 | |
Comp. montaggio supporto freno (vecchio 386-3252k- | ||||
282 | 6689777 | 5.61 | 6.85 | |
Molla del leva del freno (vecchio 388-3252k-21) | ||||
283 | 6689781 | 2.31 | 2.82 | |
Collegamento Freno Comp. (vecchio 379-32901-80) | ||||
284 | 6685121 | 9.24 | 11.27 | |
Molla del freno (vecchio 374-3252k-21 & 6698699) | ||||
285 | 6689700 | 3.30 | 4.03 | |
Fascia freno | ||||
286 | 6689724 | 14.85 | 18.12 | |
Rullino aghi 3x9.8 (vecchio 999-05300-980) | ||||
287 | 6685141 | 1.15 | 1.40 | |
Copertura collegamento freno (vecchio 375-3252y-21 | ||||
288 | 6689709 | 2.31 | 2.82 | |
Vite per lamiera D4x10 (vecchio 993-41040-101) | ||||
289 | 6685161 | 1.15 | 1.40 | |
Piastra guida B (vecchio 6690750) | ||||
290 | 6697598 | 3.30 | 4.03 | |
Vite 4x8 (vecchio 990-11040-081) | ||||
291 | 6694861 | 1.15 | 1.40 | |
Piastra guida A (vecchio 6690727) | ||||
292 | 6697597 | 3.30 | 4.03 | |
Bullone dello studio della barra della catena (vec | ||||
293 | 6686804 | 2.31 | 2.82 | |
Ensemble del bullone di tensione della catena (vec | ||||
294 | 6687067 | 4.45 | 5.43 | |
Vite auto-filettante 5x18 (vecchio 990-73050-184) | ||||
311 | 6695106 | 1.15 | 1.40 | |
Impugnatura posteriore (vecchio 227-3252k-22 & 668 | ||||
312 | 6688212 | 4.45 | 5.43 | |
Blocco del Grilletto dell'Acceleratore (old 257-32 | ||||
313 | 6688352 | 1.15 | 1.40 | |
Astina del gas comp. (vecchio 490-3252k-81/6690966 | ||||
314 | 6690967 | 5.61 | 6.85 | |
Leva dell'acceleratore (vecchio 060-3252k-20) | ||||
315 | 6686381 | 2.31 | 2.82 | |
Molla leva acceleratore (vecchio 061-3252k-20) | ||||
316 | 6686412 | 2.31 | 2.82 | |
Montaggio maniglia posteriore (vecchio 012-3285b-9 | ||||
317 | 6685663 | 34.19 | 41.71 | |
Spina a Molla 5x25 (vecchio 993-26005-254) | ||||
318 | 6685282 | 1.15 | 1.40 | |
Nessuna informazione disponibile, non ordinabile | ||||
319 | 6688079 | |||
Vite auto-filettante 5x18 (vecchio 990-73050-184) | ||||
320 | 6695106 | 1.15 | 1.40 | |
Assieme valvola di sfiato (vecchio 646-3252l-90) | ||||
321 | 6692172 | 4.95 | 6.04 | |
Tubo di ventilazione (vecchio 565-04063-20/6692166 | ||||
322 | 6691391 | 6.28 | 7.66 | |
Ammortizzatore anteriore (vecchio 232-3252k-20) | ||||
323 | 6688241 | 2.31 | 2.82 | |
Ammortizzatore Comp. | ||||
324 | 6688261 | 4.45 | 5.43 | |
Collare dell'ammortizzatore (vecchio 275-3252k-20) | ||||
325 | 6688478 | 1.15 | 1.40 | |
Bullone con foro esagonale 4x20 (vecchio 990-51040 | ||||
326 | 6695039 | 1.15 | 1.40 | |
Clip 5.2 (vecchio 680-04001-20) | ||||
327 | 6692311 | 1.15 | 1.40 | |
Tubo del carburante completo L=195 (vecchio 223-06 | ||||
328 | 6688173 | 3.30 | 4.03 | |
Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
329 | 6684619 | 2.15 | 2.62 | |
Assieme corpo filtro pompa (vecchio 675-11657-90/6 | ||||
330 | 6692285 | 7.26 | 8.86 | |
Tappo del serbatoio completo | ||||
331 | 6692111 | 3.30 | 4.03 | |
Imballaggio del tappo del serbatoio (vecchio 630-3 | ||||
332 | 6685179 | 1.15 | 1.40 | |
Nessuna informazione disponibile, non ordinabile | ||||
501 | 6695895 | |||
Nessuna informazione disponibile, non ordinabile | ||||
502 | 6687296 | |||
Nessuna informazione disponibile, non ordinabile | ||||
503 | 6694810 | |||
Chiave combinata 13x19 Minus (vecchio 883-32600-20 | ||||
504 | 6693809 | 4.45 | 5.43 | |
Pilota meno | ||||
505 | 6686632 | 3.06 | 3.74 | |
Nessuna informazione disponibile, non ordinabile | ||||
601 | 6699643 | |||
Nessuna informazione disponibile, non ordinabile | ||||
602 | 6699642 | |||
Marchio Starter Cs40el (vecchio 915-72823-20) Nuov | ||||
603 | 6696525 | 1.04 | 1.27 |
