Qui troverai tutte le parti e i disegni disponibili di “Hikoki CS35EH”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

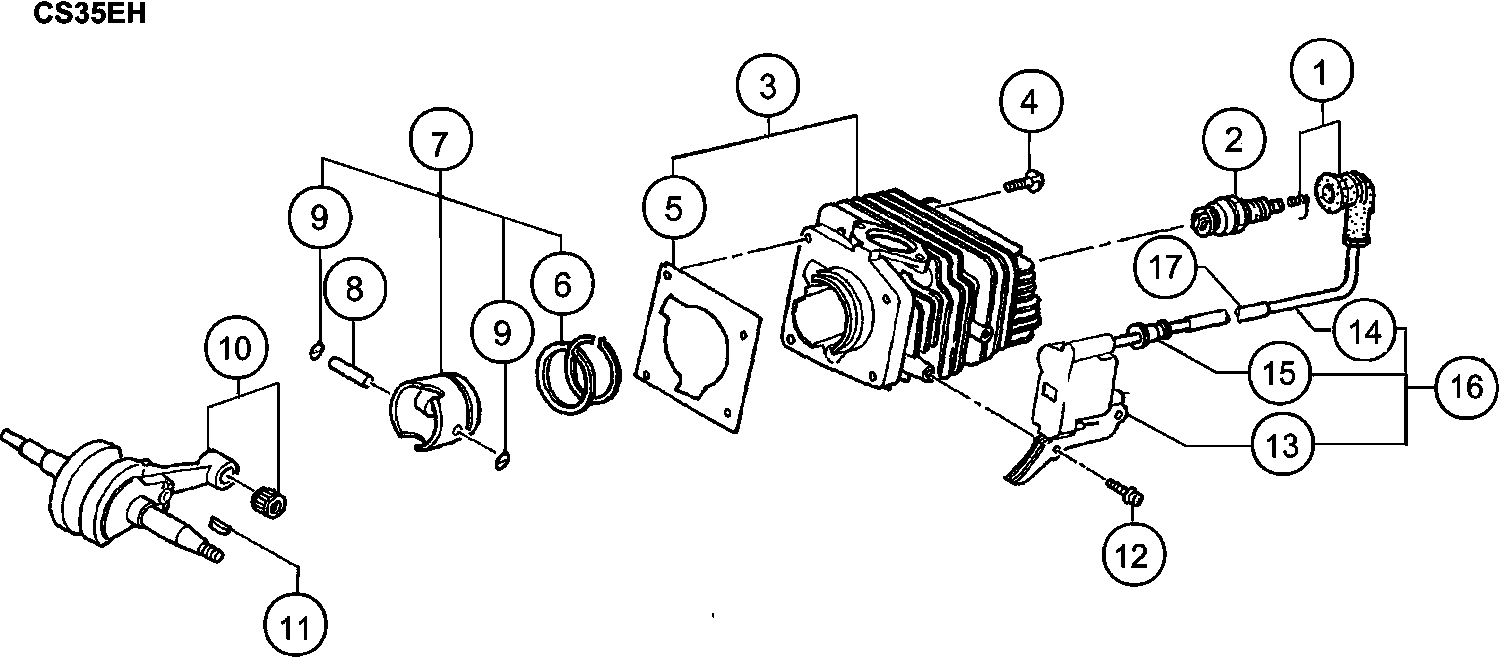

Disegni tecnici di Hikoki CS35EH
Elenco parti di Hikoki CS35EH
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Conjunto de tapon de bujía (antiguo 157-01570-90/6 | ||||
| 1 | 6687468 | 2.31 | 2.82 | |
| Candela di accensione Rcj8y | ||||
| 2 | 6699328 | 3.30 | 4.03 | |
| Set di cilindri (vecchio 001-01750-90) | ||||
| 3 | 6685460 | 58.39 | 71.23 | |
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 4 | 6684586 | 2.15 | 2.62 | |
| Guarnizione del cilindro (vecchio 017-01750-20) | ||||
| 5 | 6685725 | 1.15 | 1.40 | |
| Anello di pistone (vecchio 041-04000-20) | ||||
| 6 | 6686122 | 4.45 | 5.43 | |
| Set di pistoni, di ricambio (vecchio 030-01750-90) | ||||
| 7 | 6685880 | 24.20 | 29.52 | |
| Spinotto del pistone 9 X 31 (vecchio 037-01400-20/ | ||||
| 8 | 6686008 | 2.31 | 2.82 | |
| Circlip (vecchio 039-00000-20) | ||||
| 9 | 6685078 | 1.15 | 1.40 | |
| Albero a manovella completo. (vecchio 046-01751-80 | ||||
| 10 | 6686172 | 64.28 | 78.42 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 11 | 6684899 | 2.15 | 2.62 | |
| Vite ad alta tensione 4x18ws (vecchio 994-16040-18 | ||||
| 12 | 6695407 | 1.15 | 1.40 | |
| Bobina | ||||
| 13 | 6685089 | 36.15 | 44.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 14 | 6687890 | |||
| Cappuccio in Gomma | ||||
| 15 | 6684602 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 6687667 | |||
| Tubo isolante per cavo (vecchio 755-32050-20) | ||||
| 17 | 6692900 | 1.15 | 1.40 | |
| Calza S T0.2 (vecchio 071-04063-23) | ||||
| 21 | 6685098 | 1.15 | 1.40 | |
| Calza S T0.3 (vecchio 071-04063-24) | ||||
| 21 | 6685099 | 1.15 | 1.40 | |
| Dado per volano (vecchio 066-00000-20) | ||||
| 22 | 6685104 | 1.15 | 1.40 | |
| Rondella | ||||
| 23 | 6695222 | 1.15 | 1.40 | |
| Rondella | ||||
| 24 | 6685103 | 1.15 | 1.40 | |
| Assieme del rotore del magneto (vecchio 155-20544- | ||||
| 25 | 6685102 | 17.40 | 21.23 | |
| Molla del rocchetto di avviamento (vecchio 790-017 | ||||
| 27 | 6685105 | 1.15 | 1.40 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 28 | 6685101 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 6684668 | |||
| Gruppo Carter Manovella (vecchio 072-01750-90) | ||||
| 30 | 6686524 | 44.31 | 54.06 | |
| Guarnizione dell'olio | ||||
| 31 | 6684607 | 4.29 | 5.23 | |
| Guarnizione del carter (vecchio 090-01750-20) | ||||
| 32 | 6686702 | 1.15 | 1.40 | |
| Cuscinetto a sfere 6201 A2c3 | ||||
| 33 | 6685096 | 5.28 | 6.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 6685095 | |||
| Corpo di pulitore Comp. (vecchio 155-32970-81) | ||||
| 51 | 6687421 | 8.41 | 10.26 | |
| Guarnizione del collettore di aspirazione | ||||
| 52 | 6689876 | 1.15 | 1.40 | |
| Distanziale del collettore di aspirazione (vecchio | ||||
| 53 | 6685202 | 3.30 | 4.03 | |
| Collettore di aspirazione comp. (vecchio 391-01750 | ||||
| 54 | 6689787 | 12.05 | 14.70 | |
| Caso del motore Ass'y (vecchio 560-32970-90) | ||||
| 55 | 6691367 | 60.35 | 73.63 | |
| Valvola di sfiato dell'aria (b) (vecchio 562-04060 | ||||
| 56 | 6685173 | 2.31 | 2.82 | |
| Guida ad impulsi (vecchio 431-32970-20) | ||||
| 57 | 6685203 | 1.15 | 1.40 | |
| Set di tappi interni (vecchio 629-01750-90) | ||||
| 58 | 6685175 | 6.93 | 8.45 | |
| Bullone a buco esagonale 5x20/ps (vecchio 994-6305 | ||||
| 59 | 6684634 | 2.15 | 2.62 | |
| Tavola di controllo soffiaggio (vecchio 476-01700- | ||||
| 60 | 6690843 | 1.15 | 1.40 | |
| Valvola choke (vecchia 700-32970-20) | ||||
| 61 | 6692411 | 1.15 | 1.40 | |
| Calza farfalla 0.8 (vecchio 708-32350-20) | ||||
| 62 | 6692596 | 1.15 | 1.40 | |
| Guarnizione in gomma per asta farfalla (vecchio 70 | ||||
| 63 | 6692591 | 1.15 | 1.40 | |
| Pulsante di soffocamento comp. (vecchio 704-32970- | ||||
| 64 | 6692514 | 3.30 | 4.03 | |
| Cappuccio di regolazione (vecchio 190-3297u-20) | ||||
| 65 | 6687959 | 2.31 | 2.82 | |
| Spugna al minimo (vecchia 191-32970-20) | ||||
| 66 | 6685224 | 1.15 | 1.40 | |
| Coprifiltro dell'aria | ||||
| 67 | 6686304 | 5.61 | 6.85 | |
| Non più disponibile, nessuna sostituzione | ||||
| 68 | 6689735 | |||
| Elemento del filtro dell'aria | ||||
| 69 | 6690074 | 3.30 | 4.03 | |
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 70 | 6684595 | 2.15 | 2.62 | |
| Vite forante D4.5x14 (vecchio 990-73045-144) | ||||
| 71 | 6685153 | 1.15 | 1.40 | |
| Vite 5x42/ws (vecchio 994-16050-422) Nuovo | ||||
| 72 | 6695428 | 1.15 | 1.40 | |
| Bullone a buco esagonale 5x18ps (vecchio 994-63050 | ||||
| 73 | 6695505 | 1.15 | 1.40 | |
| Collare (vecchio 027-0630a-20) | ||||
| 74 | 6685853 | 2.31 | 2.82 | |
| Rondella 5 (vecchio 992-00050-011) | ||||
| 75 | 6684864 | 2.15 | 2.62 | |
| Bullone Hex. Foro 5x40 (vecchio 990-51050-403) | ||||
| 81 | 6695054 | 1.15 | 1.40 | |
| Rondella (vecchio 992-10050-012) | ||||
| 82 | 6684662 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 6692448 | |||
| Corpo del silenziatore B Comp. (vecchio 717-01750- | ||||
| 84 | 6692628 | 6.44 | 7.85 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | 6692679 | |||
| Guarnizione del silenziatore (vecchio 739-01750-20 | ||||
| 86 | 6692834 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 6692608 | |||
| Guarnizione del marmitta (vecchio 737-01750-20) | ||||
| 88 | 6692735 | 2.31 | 2.82 | |
| Tubo dell'Olio B (vecchio 505-32710-20) | ||||
| 101 | 6691121 | 4.45 | 5.43 | |
| Clip 7 (vecchio 680-04019-21) | ||||
| 102 | 6692312 | 1.15 | 1.40 | |
| Rondella | ||||
| 103 | 6684661 | 2.15 | 2.62 | |
| Filtro Olio (vecchio 487-32712-20/6696804) | ||||
| 104 | 6690919 | 1.15 | 1.40 | |
| Corpo filtro olio (vecchio 486-32710-90) | ||||
| 105 | 6685249 | 2.31 | 2.82 | |
| Giunto tubo (vecchio 497-32970-20) | ||||
| 106 | 6685196 | 1.15 | 1.40 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 107 | 6685139 | 5.94 | 7.24 | |
| Tubo del carburante 2.5x4x90 (vecchio 700-02504-09 | ||||
| 108 | 6685267 | 1.15 | 1.40 | |
| Tubo del carburante 2.5x4x210 (vecchio 700-02504-2 | ||||
| 109 | 6692353 | 1.15 | 1.40 | |
| Tubo di gomma (vecchio 678-56300-20 & 6685272) | ||||
| 110 | 6697174 | 1.98 | 2.41 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110A | 6697632 | |||
| Tubo di protezione (vecchio 222-01750-20) | ||||
| 111 | 6688155 | 5.94 | 7.24 | |
| Corpo filtro pompa (vecchio 675-11600-90/6692275/6 | ||||
| 112 | 6685199 | 4.45 | 5.43 | |
| Tappo del serbatoio completo | ||||
| 113 | 6685180 | 3.30 | 4.03 | |
| Imballaggio del tappo del serbatoio (vecchio 630-3 | ||||
| 114 | 6685179 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 115 | 6697756 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 116 | 6697888 | |||
| Montaggio Avviamento S (vecchio 756-0175d-90) | ||||
| 121 | 6692911 | 28.14 | 34.33 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 122 | 6684679 | 2.15 | 2.62 | |
| Puleggia di avviamento (vecchia 774-01761-20) | ||||
| 124 | 6685184 | 4.95 | 6.04 | |
| Corda (vecchia 783-01761-20) | ||||
| 125 | 6685186 | 2.31 | 2.82 | |
| Montaggio cassa molla (vecchia 778-01761-90) | ||||
| 126 | 6685185 | 9.24 | 11.27 | |
| Molla d'ammortizzatore (vecchia 758-01761-20) | ||||
| 127 | 6685183 | 4.45 | 5.43 | |
| Maniglia di avviamento | ||||
| 128 | 6685188 | 2.31 | 2.82 | |
| Carcassa della ventola | ||||
| 129 | 6686952 | 17.55 | 21.41 | |
| Vite a lamiera D4.5x20 (vecchio 990-72045-204) | ||||
| 130 | 6685191 | 1.15 | 1.40 | |
| Piastra camma (vecchia 759-0174M-20) | ||||
| 131 | 6685182 | 3.30 | 4.03 | |
| Piastra (vecchio 795-04063-20) | ||||
| 132 | 6685189 | 1.15 | 1.40 | |
| Vite forante D4.5x14 (vecchio 990-73045-144) | ||||
| 133 | 6685153 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 134 | 6687481 | |||
| Coperchio di tenuta (vecchio 129-01750-20) | ||||
| 135 | 6687183 | 2.31 | 2.82 | |
| Guida dell'aria | ||||
| 136 | 6687327 | 4.45 | 5.43 | |
| Assemblaggio del carburatore Wt553 Walbro (vecchio | ||||
| 141 | 6690650 | 86.36 | 105.36 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 142 | 6684700 | 4.29 | 5.23 | |
| Corpo della pompa (vecchio 575-25006-20) | ||||
| 143 | 6691416 | 8.91 | 10.87 | |
| Vite (vecchia 514-25001-20) | ||||
| 144 | 6685210 | 1.15 | 1.40 | |
| Guarnizione della pompa (vecchio 577-25007-20) | ||||
| 145 | 6685212 | 2.31 | 2.82 | |
| Diaframma della pompa (vecchio 576-25006-20) | ||||
| 146 | 6685213 | 4.45 | 5.43 | |
| Leva di controllo (vecchio 473-25001-20) | ||||
| 147 | 6685217 | 3.30 | 4.03 | |
| Vite di fissaggio per perno cerniera (vecchio 546- | ||||
| 148 | 6685218 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 149 | 6690872 | |||
| Perno della cerniera (vecchio 605-25001-20) | ||||
| 150 | 6685219 | 1.15 | 1.40 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 151 | 6685222 | 4.45 | 5.43 | |
| Non più disponibile, nessuna sostituzione | ||||
| 152 | 6690827 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 153 | 6685220 | |||
| Valvola a ago (vecchio 603-25012-20) | ||||
| 154 | 6685215 | 5.28 | 6.44 | |
| Molla di regolazione al minimo (vecchio 463-25006- | ||||
| 155 | 6685297 | 2.31 | 2.82 | |
| Vite di regolazione al minimo (vecchio 462-25016-2 | ||||
| 156 | 6685298 | 2.31 | 2.82 | |
| Vite di regolazione (vecchio 548-25012-20) | ||||
| 157 | 6685223 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 161 | 6695416 | |||
| Coperchio della Pompa dell'olio (vecchio 097-32970 | ||||
| 162 | 6686764 | 2.31 | 2.82 | |
| Tubo dell'olio A (vecchio 515-32710-20) | ||||
| 163 | 6691223 | 3.30 | 4.03 | |
| Vite Ingranaggio (vecchio 084-32900-20) | ||||
| 164 | 6686645 | 10.40 | 12.69 | |
| Spugna di ventilazione | ||||
| 165 | 6685156 | 1.15 | 1.40 | |
| Assembly pompa olio (vecchio 144-32970-90) | ||||
| 166 | 6687325 | 11.71 | 14.29 | |
| Anello di regolazione olio (vecchio 488-32970-20) | ||||
| 167 | 6690957 | 1.15 | 1.40 | |
| Regolatore di pompa olio (vecchio 501-32710-21) | ||||
| 168 | 6691070 | 1.15 | 1.40 | |
| Anello O P-6 (vecchio 6695663) | ||||
| 169 | 6697917 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 170 | 6686681 | |||
| Anello O P-6 (vecchio 6695663) | ||||
| 171 | 6697917 | 1.04 | 1.27 | |
| Vite a Taglio D5x14 (vecchio 990-72050-144) | ||||
| 172 | 6685275 | 1.15 | 1.40 | |
| Tubo del carburante (vecchio 700-07105-02) | ||||
| 173 | 6685154 | 1.15 | 1.40 | |
| Catturatore di catene (vecchio 125-32710-20) | ||||
| 174 | 6685155 | 1.15 | 1.40 | |
| Vite autoperforante D4.5x14 (vecchio 990-75045-144 | ||||
| 175 | 6685152 | 1.15 | 1.40 | |
| Dado (vecchio 121-32530-20) | ||||
| 191 | 6685166 | 2.31 | 2.82 | |
| Frizione Comp. (vecchio 6688559/6685362) | ||||
| 192 | 6685142 | 14.38 | 17.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 193 | 6685143 | |||
| Carter frizione Comp. (vecchio 310-32710-20/669599 | ||||
| 194 | 6685144 | 14.53 | 17.72 | |
| Rondella | ||||
| 195 | 6685145 | 2.31 | 2.82 | |
| Vite per lamiera D4x10 (vecchio 993-41040-101) | ||||
| 196 | 6685161 | 1.15 | 1.40 | |
| Piastra guida A (vecchio 6690733) | ||||
| 197 | 6697599 | 2.80 | 3.42 | |
| Collare albero motore (vecchio 511-32900-20) | ||||
| 199 | 6685146 | 2.31 | 2.82 | |
| Vite per lamiera D4x10 (vecchio 993-41040-101) | ||||
| 200 | 6685161 | 1.15 | 1.40 | |
| Montaggio del caso laterale (vecchio 040-32970-91/ | ||||
| 201 | 6686110 | 64.28 | 78.42 | |
| Piastra di guida B (vecchio 462-32911-21/6690755) | ||||
| 202 | 6690756 | 2.31 | 2.82 | |
| Vite 2.6x5 (vecchio 993-30026-050) | ||||
| 203 | 6695269 | 1.15 | 1.40 | |
| Leva del freno Comp. (vecchio 6689676) | ||||
| 204 | 6697958 | 8.58 | 10.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 205B | 6698986 | |||
| Copertura del collegamento del freno, nera (vecchi | ||||
| 206 | 6689712 | 2.31 | 2.82 | |
| Molla freno (vecchio 374-32970-20) | ||||
| 207 | 6689705 | 2.31 | 2.82 | |
| Piastra di Supporto Freno Comp. (vecchio 386-32901 | ||||
| 208 | 6685119 | 4.45 | 5.43 | |
| Rullino aghi 3x9.8 (vecchio 999-05300-980) | ||||
| 209 | 6685141 | 1.15 | 1.40 | |
| Assemblaggio del collegamento del freno | ||||
| 210 | 6685388 | 4.05 | 4.94 | |
| Fascia freno | ||||
| 211 | 6689728 | 8.41 | 10.26 | |
| Collare di fissaggio pulitore (vecchio 470-10246-2 | ||||
| 212 | 6690805 | 1.15 | 1.40 | |
| Collare (vecchio 031-32901-20) | ||||
| 213 | 6685120 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 214 | 6686046 | |||
| Molla di Leva del Freno (vecchio 388-32900-20) | ||||
| 215 | 6685122 | 2.31 | 2.82 | |
| Vite autoperforante D4x15 (vecchio 993-41040-151) | ||||
| 216 | 6685148 | 1.15 | 1.40 | |
| Vite auto-filettante 5x35 (vecchio 990-73050-354) | ||||
| 221 | 6695107 | 1.15 | 1.40 | |
| Collare di fissaggio pulitore (vecchio 470-10246-2 | ||||
| 222 | 6690805 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 223 | 6688263 | |||
| Vite auto-filettante 5x40 (vecchio 990-73050-404) | ||||
| 224 | 6695108 | 1.15 | 1.40 | |
| Collare dell'ammortizzatore A (vecchio 275-32970-2 | ||||
| 225 | 6688481 | 1.15 | 1.40 | |
| Vite autofilettante D5x16 (vecchio 990-73050-164) | ||||
| 226 | 6685074 | 1.15 | 1.40 | |
| Impugnatura posteriore B (vecchio 011-32970-80) | ||||
| 227 | 6685651 | 6.60 | 8.05 | |
| Cappuccio del perno a pressione (vecchio 725-32161 | ||||
| 228 | 6692680 | 1.15 | 1.40 | |
| Molla ferma (vecchio 066-32300-20) | ||||
| 229 | 6686447 | 1.15 | 1.40 | |
| Spinotto di spinta (vecchio 064-32530-20) | ||||
| 230 | 6686430 | 1.15 | 1.40 | |
| Leva di sicurezza (vecchio 257-32910-20) | ||||
| 231 | 6688363 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 232 | 6686395 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 233 | 6686416 | |||
| Manico Posteriore (vecchio 010-32970-20) | ||||
| 234 | 6685623 | 4.45 | 5.43 | |
| Vite autoperforante D4x15 (vecchio 993-41040-151) | ||||
| 235 | 6685148 | 1.15 | 1.40 | |
| Maniglia anteriore (vecchio 209-32970-21) | ||||
| 236 | 6688085 | 6.28 | 7.66 | |
| Cavo 180mm (vecchio 274-01750-80) | ||||
| 237 | 6685252 | 2.31 | 2.82 | |
| Cavo 325l (vecchio 178-01751-80) | ||||
| 238 | 6687838 | 2.31 | 2.82 | |
| INTERRUTTORE DI STOP (VECCHIO 170-04063-80) | ||||
| 239 | 6685239 | 3.30 | 4.03 | |
| Cavo dell'acceleratore | ||||
| 240 | 6693874 | 4.45 | 5.43 | |
| Componente della morsetto del cavo (vecchio 198-11 | ||||
| 241 | 6688011 | 1.15 | 1.40 | |
| Copertura del carter del motore (vecchio 563-32970 | ||||
| 242 | 6691379 | 3.30 | 4.03 | |
| Vite forante D4.5x14 (vecchio 990-73045-144) | ||||
| 243 | 6685153 | 1.15 | 1.40 | |
| Chiave Combinata 10/19mm (vecchio 013-29323-50/668 | ||||
| 501 | 6685257 | 3.30 | 4.03 | |
| Pilota meno | ||||
| 502 | 6686632 | 3.06 | 3.74 | |
| Perno | ||||
| 503 | 6685270 | 7.65 | 9.33 | |
| Vite a Taglio D5x14 (vecchio 990-72050-144) | ||||
| 504 | 6685275 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 6697854 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 6685295 | |||
| Copertura Catena 14" (vecchio 946-32753-20) | ||||
| 507 | 6685256 | 6.44 | 7.85 | |
| Targhetta Cs35eh(s) (vecchio 906-72102-21) Nuovo | ||||
| 601 | 6694397 | 1.05 | 1.28 | |
| Marchio di avviamento Cs35eh(s) (vecchio 915-72101 | ||||
| 602 | 6694500 | 1.05 | 1.28 | |
