Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CS27EPAP'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

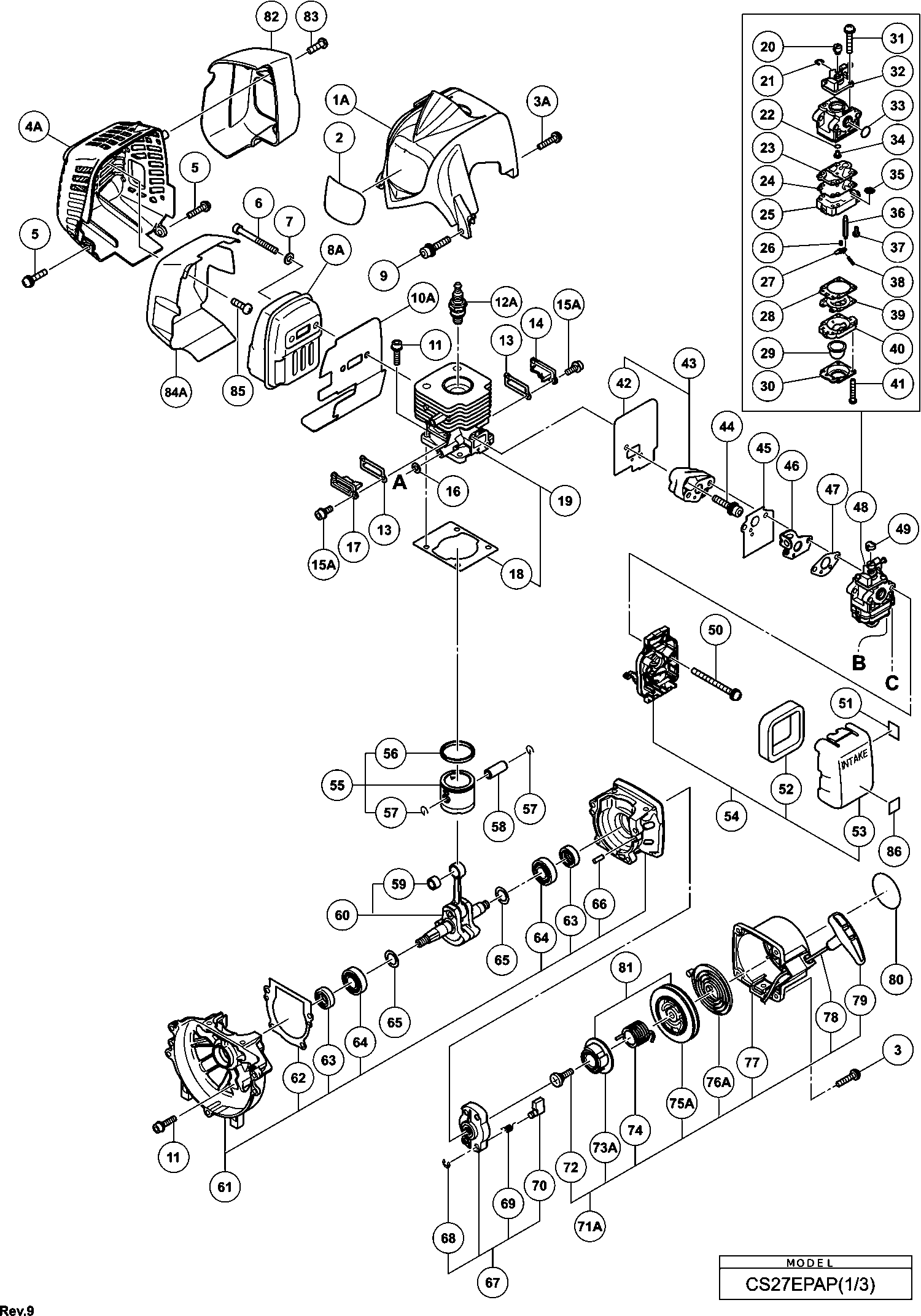

Disegno tecnico del modello Hikoki CS27EPAP

Elenco parti di ricambio del modello Hikoki CS27EPAP

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Coperchio del cilindro
1 6698481 6.45 7.87
Coperchio del cilindro
1A 6697921 6.10 7.44
Vite M4 (nera)
3A 6699780 1.04 1.27
Coperchio del silenziatore dal 11 2013 (vecchio 66
4A 6600336 6.45 7.87
Vite 5x16/ps (vecchio 994-15050-162)
5 6695386 1.15 1.40
Bullone Hex. Foro 6x65 (vecchio 990-51060-653)
6 6695067 1.15 1.40
Rondella
7 6684639 2.15 2.62
Marmitta (b)
8A 6600004 25.85 31.54
Bullone a testa esagonale M5x30 con blocco dell'an
9 6698950 1.20 1.46
SCUDO TERMICO
10A 6600324 1.35 1.65
Bullone forato esagonale M5x20/s (vecchio 994-6105
11 6695491 1.15 1.40
Candela Bmr7a
12A 6699316 8.91 10.87
Imballaggio di copertina
13 6697684 1.04 1.27
Coperchio della valvola di scarico (a)
14 6698484 2.10 2.56
Vite con foro esagonale M4x12/s (vecchio 994-61040
15A 6684595 2.15 2.62
Rondella (vecchio 182-0186a-20)
16 6684600 2.15 2.62
Coperchio della valvola di scarico (b)
17 6698485 2.10 2.56
Guarnizione del Cilindro
18 6697681 1.04 1.27
Set di cilindri Pn
19 6697679 33.58 40.96
Snodo (vecchio 539-25120-20)
20 6684697 6.44 7.85
Anello di arresto (vecchio 489-25100-20)
21 6684696 2.15 2.62
O-RING (vecchio 550-25100-20)
22 6684695 4.29 5.23
Guarnizione della pompa (vecchio 577-25292-20 & 66
23 6684692 29.19 35.61
Diaframma della pompa (vecchio 576-25100-20 & 6696
24 6684693 8.58 10.46
Corpo della pompa
25 6699942 14.38 17.54
Molla della leva di misurazione
26 6696323 4.63 5.64
Leva di controllo (vecchio 473-25001-20)
27 6685217 3.30 4.03
Guarnizione del diaframma (vecchio 475-25153-20)
28 6684691 8.58 10.46
Corpo di innesco (vecchio 447-25108-20)
29 6684689 6.44 7.85
Coperchio del diaframma (vecchio 476-25151-20)
30 6684688 8.58 10.46
Vite di regolazione del gas (vecchio 548-25140-20)
31 6684698 4.29 5.23
Valvola a farfalla comp. (vecchio 488-25145-80)
32 6684883 18.75 22.88
Nessuna informazione disponibile, non ordinabile
33 6695670
Getto principale #32
34 6699943 5.11 6.24
Schermo di ingresso (vecchio 578-25007-20)
35 6684700 4.29 5.23
Valvola a ago (vecchio 603-25012-20)
36 6685215 5.28 6.44
Non più disponibile, nessuna sostituzione
37 6691305
Perno della cerniera (vecchio 605-25001-20)
38 6685219 1.15 1.40
Diaframma di misurazione (vecchio 474-25601-20)
39 6684690 18.00 21.96
Pompa di innesto comp. (vecchio 442-25151-80)
40 6684687 16.34 19.93
Vite di regolazione (vecchio 548-25151-20 & 669632
41 6684699 2.15 2.62
Imballaggio di aspirazione
42 6697691 1.04 1.27
Isolatore del Carburatore Set Pn
43 6698954 4.45 5.43
Bullone esagonale a tenuta M5x25 (con rondelle)
44 6698844 1.20 1.46
Guarnizione del carburatore (vecchio 402-0656a-20)
45 6684616 2.15 2.62
Piastra di fissaggio del cavo dell'acceleratore (v
46 6684629 4.29 5.23
Guarnizione del carburatore (vecchio 402-0602K-21/
47 6684615 2.15 2.62
Carburatore Ass'y
48 6698960 40.24 49.09
Nessuna informazione disponibile, non ordinabile
49 6684628
Vite più 5x60ws (vecchio 994-16050-601)
50 6695431 1.15 1.40
Piastra di marcatura (t)
51 6600327 1.04 1.27
Elemento del filtro dell'aria
52 6690347 4.45 5.43
Cappuccio del pulitore dell'aria (vecchio 424-0002
53 6690139 4.45 5.43
Filtro dell'aria
54 6698961 5.45 6.65
Set di pistoni Pn
55 6697683 11.05 13.48
Anello di pistone (vecchio 041-01700-20)
56 6686121 4.45 5.43
Circlip del perno del pistone (vecchio 039-00601-2
57 6684590 2.15 2.62
Perno del pistone (vecchio 037-07045-20)
58 6684591 4.29 5.23
Cuscinetto ad aghi Hk0810b (vecchio 999-62081-277)
59 6695590 3.30 4.03
Gruppo albero a gomiti
60 6698969 21.78 26.57
Carter Albero a Gomiti
61 6697687 25.11 30.64
Confezionamento del carter dell'albero motore
62 6697688 1.04 1.27
Guarnizione dell'olio
63 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
64 6684608 3.80 4.64
Rondella dell'albero a gomito
65 6697685 1.04 1.27
Spinotto di battuta 4x12 (vecchio 999-05041-203)
66 6695521 1.15 1.40
Puleggia di avviamento Ass'y (vecchio 798-0651h-90
67 6684681 13.20 16.10
Anello di arresto E-5 (vecchio 993-55050-000)
68 6684683 2.15 2.62
Anello di fermata D4e (vecchio 993-55040-001)
68 6685101 1.15 1.40
Molla della frizione di avviamento (vecchio 790-06
69 6684684 4.29 5.23
Morsa di avviamento (vecchio 788-0651h-20)
70 6684685 4.29 5.23
Nessuna informazione disponibile, non ordinabile
71A 6699995
Vite di regolazione (vecchio 839-03045-20)
72 6684679 2.15 2.62
PIASTRA CAMMA
73A 6699996 2.55 3.11
Molla d'ammortizzatore (vecchio 758-0651h-20)
74 6684677 8.58 10.46
Bobina della corda di avviamento
75A 6699997 8.41 10.26
Molla di richiamo (vecchio 780-06097-20/6697591)
76A 6684675 11.55 14.09
Carcassa avviamento a strappo Comp. (vecchio 772-0
77 6684673 19.06 23.26
Maniglia di avviamento
79 6684680 2.15 2.62
Ass'y di Piastra Camma
81 6699691 6.10 7.44
Coperchio posteriore del silenziatore
82 6600335 8.55 10.43
Vite autosvasante D4 dal 11 2013
83 6600332 1.04 1.27
Nessuna informazione disponibile, non ordinabile
84 6600323
Copertura termica del silenziatore
84A 6600422 5.70 6.95
Vite di lamiera D4x10
85 6600325 1.04 1.27
Etichetta del primer dall'11.2013 per l'Europa
86 6699000 1.04 1.27
Vite per lamiera D4
101 6697190 1.04 1.27
Maniglia (b)
102 6696487 3.45 4.21
LEVA DI BLOCCO
103 6696490 1.04 1.27
LEVA
104 6696488 1.04 1.27
Molla, acciaio non arrugginito
105 6698819 1.04 1.27
INTERRUTTORE DI STOP (VECCHIO 170-04063-80)
106 6685239 3.30 4.03
Cavo dell'interruttore di arresto
107 6698820 2.80 3.42
Tubo di protezione
108 6698822 1.04 1.27
FILO DELL'ACCELERATORE
109 6698821 4.13 5.03
Maniglia (a)
110 6696486 3.45 4.21
Vite a Testa Esagonale M5x12 / s (vecchio 994-6105
111 6684667 2.15 2.62
Vite con foro esagonale M5x25/s (vecchio 994-16050
112 6684709 2.15 2.62
Gomma Antivibrazione
113 6684666 4.29 5.23
Supporto per tubo (a)
114 6698643 2.10 2.56
Supporto per tubo (b)
115 6698644 2.10 2.56
Gomma Antivibrazione
116 6684665 4.29 5.23
Anello Ferma C-12 Esterno
117 6684664 2.15 2.62
Nessuna informazione disponibile, non ordinabile
118 6698486
Casa ventola (vecchio 6698486)
118A 6697922 11.71 14.29
Tamburo della frizione Comp. (vecchio 289-52200-80
119 6684663 19.06 23.26
Bullone a gradino (vecchio 357-00601-20)
120 6689627 1.15 1.40
Rondella
121 6684648 2.15 2.62
Piastra frizione A (vecchia 348-0602r-20)
122 6689528 1.15 1.40
Set di frizione
123 6697655 6.76 8.25
Nessuna informazione disponibile, non ordinabile
124 6697619
Dado M8 (vecchio 991-01080-011/327325/332299/72660
125 6684612 2.15 2.62
Rondella M8 (vecchio 992-01080-011)
126 6684611 2.15 2.62
Bullone a foro esagonale 4x18ws (vecchio 994-64040
127 6695508 1.15 1.40
Bobina
128 6698492 22.83 27.85
Cavo di Terra
130 6699940 2.15 2.62
Clip BHC 18
131 6699939 1.98 2.41
Dado flangiato M4
132 6699938 1.04 1.27
Cavo
134 6698964 1.98 2.41
Cavo
135 6697690 1.98 2.41
Rotore del magneto
136 6698396 8.70 10.61
Tubo del carburante Ass'y (vecchio 223-0097a-90)
137 6684618 4.29 5.23
Tubo del carburante 3x5x80 (vecchio 700-03005-08)
138 6684880 2.15 2.62
Non più disponibile, nessuna sostituzione
139A 6698402
Nessuna informazione disponibile, non ordinabile
140 6684625
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
141A 6697846 1.04 1.27
PORTANTE
142 6698496 1.05 1.28
TANICA
143A 6600317 7.95 9.70
Supporto (vecchio 940-07350-20)
144 6694787 3.30 4.03
Bullone a flangia
145 6696557 1.05 1.28
Nessuna informazione disponibile, non ordinabile
146 6684620
Clip.6.3 Dia. (vecchio 680-00731-20)
147 6684619 2.15 2.62
Bullone (con flangia) L27.8
148 6698991 1.20 1.46
Assemblea del manico a ciclo anti-vib. (vecchio 50
161 6696088 14.35 17.51
Impugnatura (vecchia 503-3738e-20)
162 6691098 6.44 7.85
Dado esagonale 6 (vecchio 6684792/991-01060-041/79
163 6684835 2.15 2.62
Rondella
164 6689681 1.15 1.40
Vite per lamiera 5x20 (vecchio 993-11052-012)
165 6695255 1.15 1.40
Cappuccio (a)
166 6698515 2.10 2.56
Marchio di livello (vecchio 923-33700-20)
167 6684851 2.15 2.62
Marchio di livello (vecchio 923-3738f-20)
169 6684852 2.15 2.62
Tubo Principale Comp.
170A 6699654 48.25 58.86
Albero di trasmissione 1829l (vecchio 343-32346-20
171 6689443 17.55 21.41
Montaggio del metallo di sollevamento (vecchio 335
172 6689277 3.30 4.03
Staffa maniglia A (vecchio 506-37300-20)
173 6691134 2.31 2.82
Bullone 6x43/p (nero) (vecchio 994-23060-432)
174 6684838 2.15 2.62
Segno di Regolazione dell'Olio (vecchio 922-32345-
175 6694578 1.15 1.40
Copertura serbatoio olio
176 6686138 2.31 2.82
Guarnizione del serbatoio dell'olio da J093880
177 6699567 2.15 2.62
O-ring P-5 (vecchio 999-67005-000/6698965)
178 6695661 1.15 1.40
Dado a pressione
179 6695239 1.15 1.40
Bullone A progressivo (vecchio 382-32304-20)
180 6689757 4.45 5.43
Pompa dell'olio Comp. (vecchio 071-32344-80)
181 6686487 17.09 20.85
Nessuna informazione disponibile, non ordinabile
182 6698965
Anello O-ring 1.4 (vecchio 999-67001-413)
183 6695656 1.15 1.40
Rondella
184 6695187 1.15 1.40
Molla della pompa dell'olio (vecchio 449-32304-20)
185 6690381 1.15 1.40
Comp. pistone della pompa dell'olio (vecchio 073-3
186 6686608 2.31 2.82
O-ring P-15
187 6698966 1.04 1.27
Tappo del serbatoio olio (vecchio 624-32304-92)
188 6692050 12.05 14.70
Nessuna informazione disponibile, non ordinabile
189 6695458
Bullone con foro esagonale 5x22/s (vecchio 994-610
190 6695492 1.15 1.40
Etichetta manuale (vecchio 957-32304-20) Nuova
191 6694831 1.05 1.28
Pignone (1)
192 6698967 14.19 17.31
Cuscinetto a sfere 609
193 6684734 8.58 10.46
Cuscinetto a sfera 609z ST
194 6684735 8.58 10.46
Anello di arresto C-9, esterno (vecchio 993-50009-
195 6695281 1.15 1.40
Anello di arresto C-24.internal (vecchio 993-51024
196 6684732 2.15 2.62
Rondella
197 6693248 1.15 1.40
Bullone con foro esagonale 5x10 (vecchio 990-51050
198 6695042 1.15 1.40
Cuscinetto a sfere 627 C3
199 6695568 5.61 6.85
Camme (vecchio 452-32344-20)
200 6690428 1.15 1.40
INGRANAGGIO
201 6698968 18.45 22.51
Cuscinetto a sfere 638zz
202 6697603 4.63 5.64
Anello di arresto C-28.interno (vecchio 993-51028-
203 6684741 2.15 2.62
Collare (vecchio 031-32344-20)
204 6685962 3.30 4.03
Ruota dentata Comp.,3/8"(vecchio 319-32304-80)
205 6689117 36.15 44.10
Dado a flangia
206 6695170 1.15 1.40
Copertura laterale comp. (vecchio 039-32304-80)
207 6686038 5.11 6.24
Simbolo Marca Hitachi (vecchio 929-72302-20)
208 6694763 1.15 1.40
Piccola vite 4x12ws (vecchio 994-16040-126)
209 6695403 1.15 1.40
Assembela del filtro (vecchio 486-32345-90)
211 6690913 2.31 2.82
Filtro Olio (vecchio 487-32345-20)
212 6690917 1.15 1.40
Rondella
213 6684661 2.15 2.62
Tubo del carburante 3x5x60 (vecchio 700-53005-06)
214 6692414 1.15 1.40
Tubo del carburante 3x5x75 (vecchio 700-53005-07)
215 6692415 1.15 1.40
Banjo, Pompa Olio (vecchio 082-32304-20)
216 6686637 1.15 1.40
Regolatore della pompa olio (vecchio 501-32304-21)
217 6691066 4.45 5.43
Anello di arresto E-6 (vecchio 993-55060-001)
218 6695311 1.15 1.40
Segno di Olio (vecchio 921-32345-20)
219 6694576 1.15 1.40
Caso (vecchio 019-32304-22)
220 6685793 14.35 17.51
Tenditore catena completo (vecchio 116-32304-90)
221 6687063 4.45 5.43
Bullone di serraggio della barra della catena (vec
222 6686803 4.45 5.43
Piastra guida (vecchio 6690726)
223 6697596 3.30 4.03
Perno d'urto per catena (vecchio 122-32344-21)
224 6687130 4.45 5.43
Nessuna informazione disponibile, non ordinabile
225A 6699679
Nessuna informazione disponibile, non ordinabile
226 6686882
Dado di bloccaggio per barra della catena (vecchio
227 6687105 1.15 1.40
Chiave combinata 13x19 Minus (vecchio 883-32600-20
501 6693809 4.45 5.43
Nessuna informazione disponibile, non ordinabile
502 6684766
Nessuna informazione disponibile, non ordinabile
503 6684813
Copertura della catena 10" (vecchio 941-32333-20)
504 6694796 6.28 7.66
Nessuna informazione disponibile, non ordinabile
505 6692867
Kit di riparazione
603 6600037 40.98 49.99

Ci sono 0 articoli nel tuo carrello della spesa.
