Qui troverai tutte le parti e i disegni disponibili di “Hikoki CS-350A”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

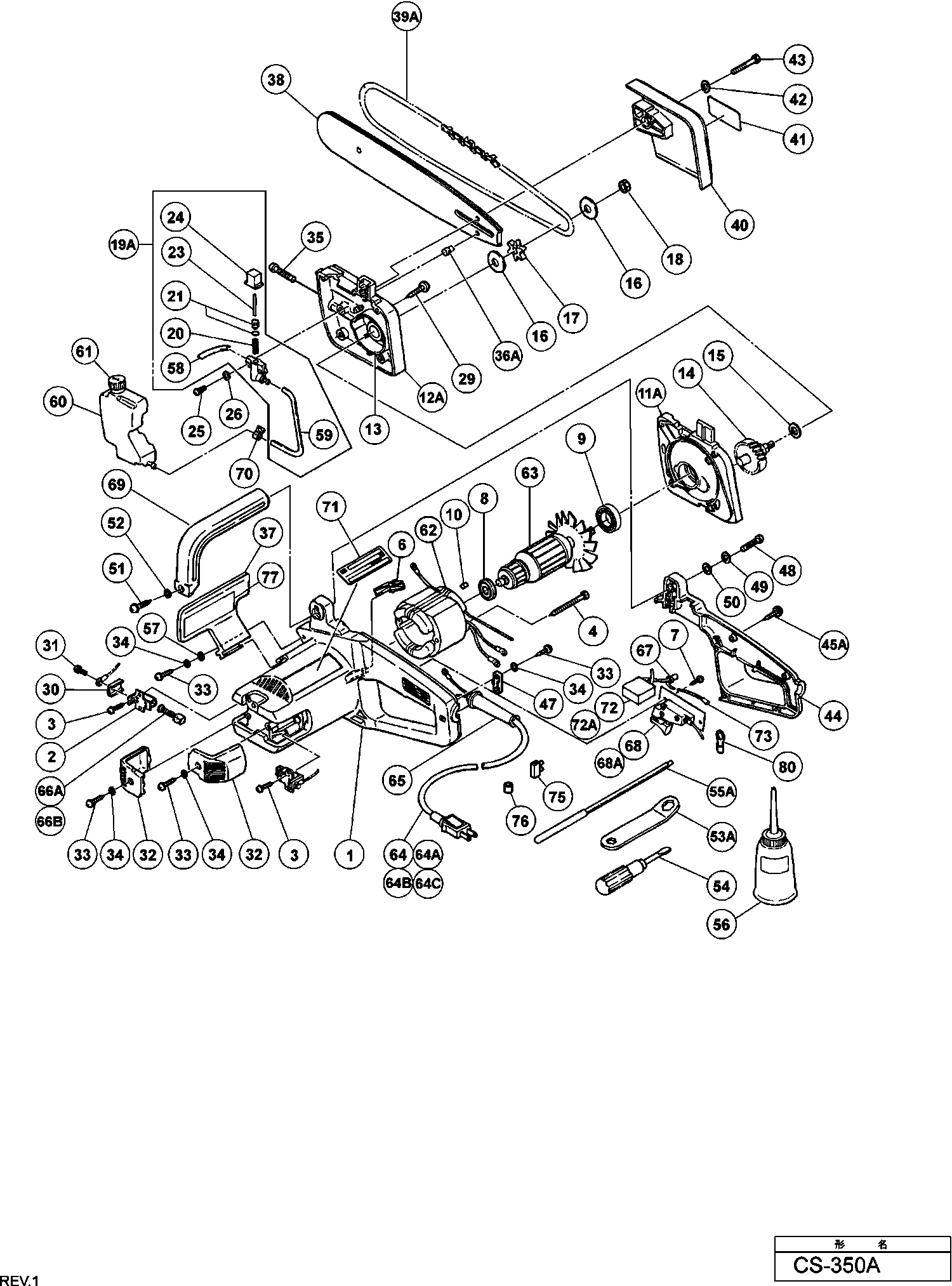

Disegni tecnici di Hikoki CS-350A
Elenco parti di Hikoki CS-350A
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ALLOGGIAMENTO | ||||
| 1 | 960284Z | 40.84 | 49.82 | |
| Portaspazzole di Carbone | ||||
| 2 | 957686 | 3.30 | 4.03 | |
| VITE C M4X35 | ||||
| 3 | 958715 | 1.04 | 1.27 | |
| Vite D5x65 | ||||
| 4 | 960251 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 960252 | |||
| VITE C M4X35 | ||||
| 7 | 954017 | 1.04 | 1.27 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 8 | 6000VV | 6.15 | 7.50 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 9 | 6201VV | 6.45 | 7.87 | |
| PENNA DI GOMMA | ||||
| 10 | 931701 | 1.05 | 1.28 | |
| Coperchio interno | ||||
| 11A | 336828 | 36.71 | 44.79 | |
| Custodia del ingranaggio | ||||
| 12A | 336829 | 33.55 | 40.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 957695 | |||
| Albero con ingranaggio | ||||
| 14 | 960255 | 16.36 | 19.96 | |
| RONDINA | ||||
| 15 | 957698 | 1.05 | 1.28 | |
| STRISCIA | ||||
| 16 | 957699 | 1.05 | 1.28 | |
| Pignone di trasmissione per catena | ||||
| 17 | 957700 | 9.60 | 11.71 | |
| Dado sinistro M8 | ||||
| 18 | 960256 | 1.05 | 1.28 | |
| Cilindro Pistone | ||||
| 19A | 960287 | 12.15 | 14.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 957702 | |||
| PISTONE | ||||
| 21 | 960286 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 957704 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 960257 | |||
| Vite per macchina M4x14 (10 pezzi) | ||||
| 25 | 949218 | 1.05 | 1.28 | |
| Anello M4 (10 pezzi) | ||||
| 26 | 949423 | 1.05 | 1.28 | |
| Vite D5x40 (vecchio 983454) | ||||
| 29 | 971303 | 1.05 | 1.28 | |
| STRISCIA | ||||
| 30 | 957710 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 960258 | |||
| Tappo | ||||
| 32 | 960259 | 1.95 | 2.38 | |
| Vite per filettatura D4X16 | ||||
| 33 | 954004 | 1.04 | 1.27 | |
| Anello M4 (10 pezzi) | ||||
| 34 | 949423 | 1.05 | 1.28 | |
| Vite di tensione della catena | ||||
| 35 | 960260 | 1.05 | 1.28 | |
| Spina D8x15 (vecchio 960261) | ||||
| 36A | 960290 | 3.00 | 3.66 | |
| Paraguardie per le mani | ||||
| 37 | 960262 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 960304Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39A | 317266 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 960302 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 960303 | |||
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 42 | 949457 | 1.05 | 1.28 | |
| Vite M8x40 (10 pezzi) | ||||
| 43 | 949630 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 960265 | |||
| Vite filettata (con flangia) D4x25 | ||||
| 45A | 306999 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 47 | 960266 | 1.04 | 1.27 | |
| Vite a macchina M5x35 (10 pezzi) | ||||
| 48 | 949247 | 1.65 | 2.01 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 49 | 949454 | 1.04 | 1.27 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 50 | 949424 | 1.05 | 1.28 | |
| Vite autofilettante D5x20 | ||||
| 51 | 953040 | 1.05 | 1.28 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 52 | 949424 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53A | 957683 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 945882 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 55A | 957684 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 957681 | |||
| Rondella | ||||
| 57 | 940178 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 960268 | |||
| Tappo | ||||
| 61 | 957709 | 1.05 | 1.28 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 62 | 960270E | 35.06 | 42.78 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 62 | 960270K | 35.06 | 42.78 | |
| Armatura 240v | ||||
| 63 | 960272F | 109.45 | 133.53 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 980339Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 64A | 500423Z | |||
| Protezione cavo D8.8 | ||||
| 65 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 65 | 938051 | 1.04 | 1.27 | |
| Spazzola di carbone (1 paio) | ||||
| 66A | 999023 | 4.50 | 5.49 | |
| Spazzola di carbone (1 paio) | ||||
| 66B | 999038 | 9.30 | 11.35 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 67 | 959141 | 3.75 | 4.58 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 67 | 959140 | 3.30 | 4.03 | |
| Interruttore | ||||
| 68 | 960280Z | 21.31 | 26.00 | |
| Interruttore (a) (Tipo a Vite 1p) Senza Blocchetto | ||||
| 68A | 306977 | 14.40 | 17.57 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 960273 | |||
| Banda | ||||
| 70 | 960274 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 960283Z | |||
| Condensatore (vecchio 930030/991313) | ||||
| 72A | 994273 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 960282Z | |||
| Morsetto | ||||
| 75 | 938307 | 2.13 | 2.59 | |
| Manicotto filettato per cavo | ||||
| 76 | 981373 | 1.05 | 1.28 | |
| Scheda di contatto | ||||
| 80 | 938108 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 957685 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 958159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 957680 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 957684 | |||
