Qui troverai tutte le parti e i disegni disponibili di “Hikoki CR36DAWGZ”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

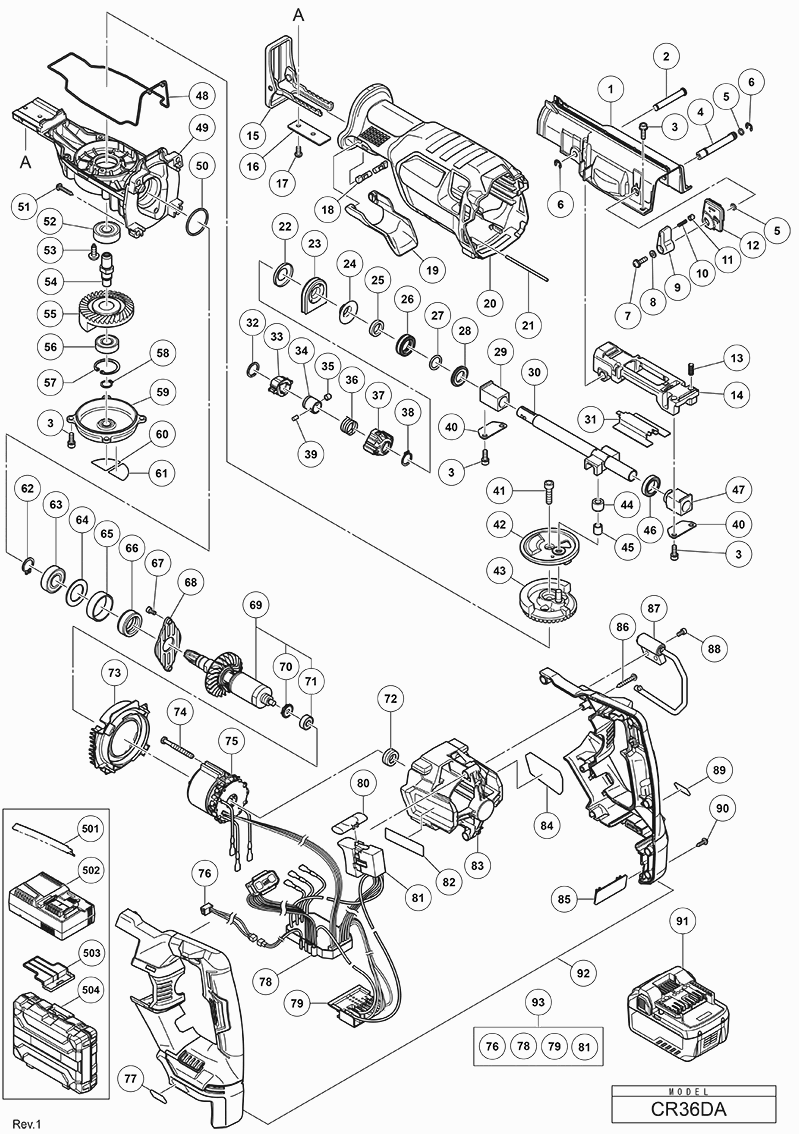

Disegni tecnici di Hikoki CR36DAWGZ
Elenco parti di Hikoki CR36DAWGZ
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| COPERCHIO SUPERIORE | ||||
| 1 | 373501 | 10.20 | 12.44 | |
| ALBERO (A) | ||||
| 2 | 373488 | 1.65 | 2.01 | |
| Vite a brugola. (con rondella) M5x16 | ||||
| 3 | 305574 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 373497 | |||
| Anello-O (s-5) | ||||
| 5 | 872822 | 3.00 | 3.66 | |
| Anello di ritenzione D6 | ||||
| 6 | 955479 | 1.05 | 1.28 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 7 | 307127 | 1.05 | 1.28 | |
| Rondella del bullone M4 (nero) per 220v-240v | ||||
| 8 | 323210 | 1.05 | 1.28 | |
| PULSANTE DI CAMBIO | ||||
| 9 | 373503 | 1.04 | 1.27 | |
| Molla (b) | ||||
| 10 | 373499 | 1.04 | 1.27 | |
| CAPPELLO DI MOLLA | ||||
| 11 | 373500 | 1.04 | 1.27 | |
| PIASTRA LEVA | ||||
| 12 | 373508 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 13 | 373490 | 1.04 | 1.27 | |
| SUPPORTO SPINTORE | ||||
| 14 | 373487 | 8.25 | 10.06 | |
| Corpo di base | ||||
| 15 | 371382 | 4.05 | 4.94 | |
| PIASTRA DI BASE | ||||
| 16 | 371383 | 1.04 | 1.27 | |
| Bullone M5X12 | ||||
| 17 | 332662 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 373502 | |||
| LEVA DI BASE | ||||
| 19 | 373504 | 1.04 | 1.27 | |
| Copertura frontale | ||||
| 20 | 373506 | 14.58 | 17.78 | |
| SPILLO DI REGOLAZIONE | ||||
| 21 | 373507 | 1.04 | 1.27 | |
| Rondella di tenuta | ||||
| 22 | 373477 | 1.04 | 1.27 | |
| GUARNIZIONE ANTIPOVERE | ||||
| 23 | 373478 | 1.65 | 2.01 | |
| PIASTRA DEL MANICOTTO | ||||
| 24 | 373479 | 1.04 | 1.27 | |
| RONDÉLLA DI FELTRO | ||||
| 25 | 373480 | 1.04 | 1.27 | |
| MANICOTTO DI TENUTA (A) | ||||
| 26 | 373481 | 1.05 | 1.28 | |
| Anello O | ||||
| 27 | 373482 | 1.04 | 1.27 | |
| MANICOTTO DI TENUTA (B) | ||||
| 28 | 373483 | 1.04 | 1.27 | |
| METALLO (A) | ||||
| 29 | 373484 | 1.05 | 1.28 | |
| SPINTORE | ||||
| 30 | 373486 | 34.38 | 41.94 | |
| PIASTRA (A) | ||||
| 31 | 373489 | 1.04 | 1.27 | |
| Anello di ritenzione a spirale D16 | ||||
| 32 | 371368 | 1.04 | 1.27 | |
| Porta lama | ||||
| 33 | 373475 | 6.60 | 8.05 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 34 | 371381 | 5.70 | 6.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 371378 | |||
| Molla della lama | ||||
| 36 | 371379 | 1.04 | 1.27 | |
| COPERTURA DEL PORTALAME | ||||
| 37 | 373476 | 1.04 | 1.27 | |
| Anello di ritenzione per albero D13 | ||||
| 38 | 371367 | 1.04 | 1.27 | |
| SPINA | ||||
| 39 | 371380 | 1.04 | 1.27 | |
| PIASTRA METALLICA | ||||
| 40 | 373491 | 1.04 | 1.27 | |
| Bullone a Sigillo con Presa Esagonale M6x20 | ||||
| 41 | 371991 | 1.04 | 1.27 | |
| GUIDA ORBITALE | ||||
| 42 | 373492 | 5.55 | 6.77 | |
| INGRANAGGIO | ||||
| 43 | 373494 | 16.09 | 19.63 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 373495 | |||
| CUSCINETTO A RULLINI | ||||
| 45 | 373959 | 5.55 | 6.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 6803BB | |||
| METALLO (A) | ||||
| 47 | 373485 | 1.65 | 2.01 | |
| Imballaggio | ||||
| 48 | 373498 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 49 | 373518 | |||
| ANELLO ORING (DIAMETRO INTERNO 31,5) | ||||
| 50 | 373527 | 1.04 | 1.27 | |
| Vite di battuta (con flangia) D5x30 (nero) | ||||
| 51 | 328707 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 52 | 6201VV | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 301936 | |||
| MANDRINO | ||||
| 54 | 373493 | 3.90 | 4.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 373509 | |||
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 56 | 6001VV | 6.60 | 8.05 | |
| Anello di sicurezza D28 (10 pezzi) | ||||
| 57 | 939555 | 4.35 | 5.31 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 58 | 939542 | 1.50 | 1.83 | |
| COPERTURA INFERIORE | ||||
| 59 | 373510 | 4.95 | 6.04 | |
| Anello di sicurezza D15 (10 pezzi) | ||||
| 62 | 939544 | 2.13 | 2.59 | |
| Cuscinetto a sfere 6002 Vv C7mfa | ||||
| 63 | 6002VV | 7.35 | 8.97 | |
| ROND ELLA D34.8 | ||||
| 64 | 373511 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 373512 | |||
| AMMORTIZZATORE | ||||
| 66 | 373513 | 1.04 | 1.27 | |
| Vite a testa esagonale M5x8 (10 pezzi) | ||||
| 67 | 949818 | 2.40 | 2.93 | |
| Copricuscinetto | ||||
| 68 | 373514 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 361096 | |||
| GUARNIZIONE ANTIPOLVERE (606) | ||||
| 70 | 373515 | 1.04 | 1.27 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 71 | 606ZZM | 15.40 | 18.79 | |
| BOCCOLA DI GOMMA | ||||
| 72 | 373516 | 1.04 | 1.27 | |
| Guida ventilatore | ||||
| 73 | 373517 | 1.05 | 1.28 | |
| Vite D4x45 | ||||
| 74 | 981824 | 1.05 | 1.28 | |
| SENSORE STATORE PCB | ||||
| 75 | 341012 | 19.66 | 23.99 | |
| LED | ||||
| 76 | 373528 | 12.75 | 15.56 | |
| Controller | ||||
| 78 | 373524 | 122.38 | 149.30 | |
| TERMINALE DELLA BATTERIA | ||||
| 79 | 372228 | 8.25 | 10.06 | |
| Pulsante di commutazione (s + d) | ||||
| 80 | 319760 | 1.05 | 1.28 | |
| INTERRUTTORE DI CONTROLLO VELOCITA' CC | ||||
| 81 | 373522 | 19.25 | 23.48 | |
| CUSTODIA | ||||
| 83 | 373519 | 5.70 | 6.95 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 86 | 305490 | 1.04 | 1.27 | |
| Gancio (1) | ||||
| 87 | 371387 | 12.15 | 14.82 | |
| Bullone a Sigillo con Presa Esagonale M5x10 | ||||
| 88 | 371992 | 1.04 | 1.27 | |
| Vite per filettatura (con flangia) D4x20 | ||||
| 90 | 339250 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 373520 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 373523 | |||
| Cappuccio di protezione per batteria | ||||
| 503 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 373526 | |||
