Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CR13VEYWSZ'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

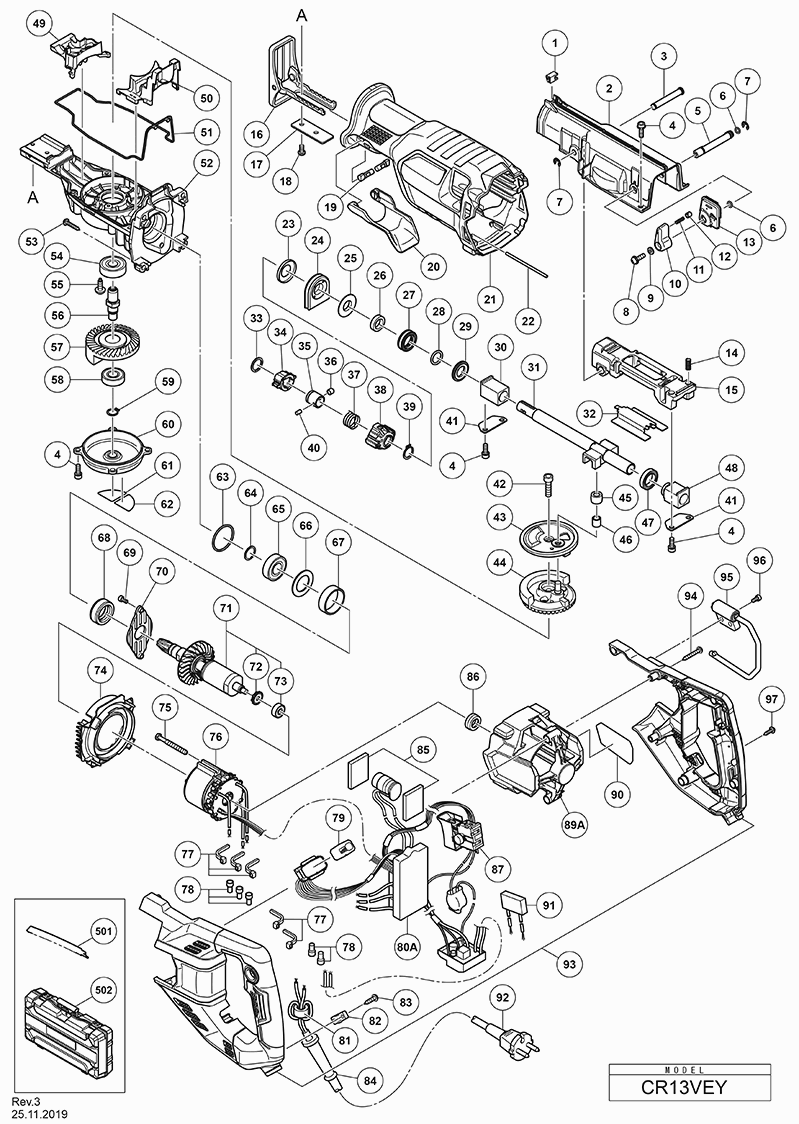

Disegno tecnico del modello Hikoki CR13VEYWSZ
Elenco parti di ricambio del modello Hikoki CR13VEYWSZ
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| SUPPORTO LED | ||||
| 1 | 375183 | 1.35 | 1.65 | |
| COPERCHIO SUPERIORE | ||||
| 2 | 373501 | 10.20 | 12.44 | |
| ALBERO (A) | ||||
| 3 | 375184 | 3.00 | 3.66 | |
| Vite a brugola. (con rondella) M5x16 | ||||
| 4 | 305574 | 1.05 | 1.28 | |
| ALBERO DI CAMBIO (VECCHIO 373497) | ||||
| 5 | 375185 | 5.10 | 6.22 | |
| Anello-O (s-5) | ||||
| 6 | 872822 | 3.00 | 3.66 | |
| Anello di ritenzione D6 | ||||
| 7 | 955479 | 1.05 | 1.28 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 8 | 307127 | 1.05 | 1.28 | |
| Rondella del bullone M4 (nero) per 220v-240v | ||||
| 9 | 323210 | 1.05 | 1.28 | |
| PULSANTE DI CAMBIO | ||||
| 10 | 373503 | 1.04 | 1.27 | |
| Molla (b) | ||||
| 11 | 373499 | 1.04 | 1.27 | |
| CAPPELLO DI MOLLA | ||||
| 12 | 373500 | 1.04 | 1.27 | |
| PIASTRA LEVA | ||||
| 13 | 373508 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 14 | 373490 | 1.04 | 1.27 | |
| SUPPORTO SPINTORE | ||||
| 15 | 373487 | 8.25 | 10.06 | |
| Corpo di base | ||||
| 16 | 371382 | 4.05 | 4.94 | |
| PIASTRA DI BASE | ||||
| 17 | 371383 | 1.04 | 1.27 | |
| Bullone M5X12 | ||||
| 18 | 332662 | 3.45 | 4.21 | |
| Albero del leva base (vecchio 373502) | ||||
| 19 | 375186 | 2.70 | 3.29 | |
| LEVA DI BASE | ||||
| 20 | 373504 | 1.04 | 1.27 | |
| Copertura frontale | ||||
| 21 | 373506 | 14.58 | 17.78 | |
| Spillo di regolazione | ||||
| 22 | 375187 | 1.35 | 1.65 | |
| Rondella di tenuta | ||||
| 23 | 373477 | 1.04 | 1.27 | |
| GUARNIZIONE ANTIPOVERE | ||||
| 24 | 373478 | 1.65 | 2.01 | |
| PIASTRA DEL MANICOTTO | ||||
| 25 | 373479 | 1.04 | 1.27 | |
| RONDÉLLA DI FELTRO | ||||
| 26 | 373480 | 1.04 | 1.27 | |
| MANICOTTO DI TENUTA (A) | ||||
| 27 | 373481 | 1.05 | 1.28 | |
| Anello O | ||||
| 28 | 373482 | 1.04 | 1.27 | |
| MANICOTTO DI TENUTA (B) | ||||
| 29 | 373483 | 1.04 | 1.27 | |
| Metallo (A) | ||||
| 30 | 375189 | 2.40 | 2.93 | |
| SPINTORE | ||||
| 31 | 373486 | 34.38 | 41.94 | |
| PIASTRA (A) | ||||
| 32 | 373489 | 1.04 | 1.27 | |
| Anello di ritenzione a spirale D16 | ||||
| 33 | 371368 | 1.04 | 1.27 | |
| Porta lama | ||||
| 34 | 373475 | 6.60 | 8.05 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 35 | 375190 | 4.95 | 6.04 | |
| Perno di Sostegno (A) | ||||
| 36 | 374951 | 1.04 | 1.27 | |
| Molla della lama | ||||
| 37 | 371379 | 1.04 | 1.27 | |
| COPERTURA DEL PORTALAME | ||||
| 38 | 373476 | 1.04 | 1.27 | |
| Anello di ritenzione per albero D13 | ||||
| 39 | 371367 | 1.04 | 1.27 | |
| SPINA | ||||
| 40 | 371380 | 1.04 | 1.27 | |
| PIASTRA METALLICA | ||||
| 41 | 373491 | 1.04 | 1.27 | |
| Bullone a Sigillo con Presa Esagonale M6x20 | ||||
| 42 | 371991 | 1.04 | 1.27 | |
| GUIDA ORBITALE | ||||
| 43 | 373492 | 5.55 | 6.77 | |
| INGRANAGGIO | ||||
| 44 | 373494 | 16.09 | 19.63 | |
| Albero del leva base (vecchio 373502) | ||||
| 45 | 375191 | 4.20 | 5.12 | |
| CUSCINETTO A RULLINI | ||||
| 46 | 373959 | 5.55 | 6.77 | |
| CUSCINETTO A SFERA 6803 | ||||
| 47 | 6803BB | 12.30 | 15.01 | |
| METALLO (A) | ||||
| 48 | 373485 | 1.65 | 2.01 | |
| Lubrificatore (F) | ||||
| 49 | 374952 | 1.04 | 1.27 | |
| Lubrificatore (R) | ||||
| 50 | 374953 | 1.04 | 1.27 | |
| Imballaggio | ||||
| 51 | 373498 | 1.50 | 1.83 | |
| Coperchio del ingranaggio | ||||
| 52 | 375192 | 19.39 | 23.65 | |
| Vite di battuta (con flangia) D5x30 (nero) | ||||
| 53 | 328707 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 54 | 6201VV | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 301936 | |||
| MANDRINO | ||||
| 56 | 375193 | 5.55 | 6.77 | |
| Pignone del contatore | ||||
| 57 | 375194 | 13.05 | 15.92 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 58 | 6001VV | 6.60 | 8.05 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 59 | 939542 | 1.50 | 1.83 | |
| COPERTURA INFERIORE | ||||
| 60 | 373510 | 4.95 | 6.04 | |
| ANELLO ORING (DIAMETRO INTERNO 31,5) | ||||
| 63 | 373527 | 1.04 | 1.27 | |
| ANELLO DI RITEGNO D15 NUOVO | ||||
| 64 | 375195 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6002 Vv C7mfa | ||||
| 65 | 6002VV | 7.35 | 8.97 | |
| ROND ELLA D34.8 | ||||
| 66 | 373511 | 1.04 | 1.27 | |
| BOCCOLA (VECCHIO 373512) | ||||
| 67 | 375196 | 2.10 | 2.56 | |
| AMMORTIZZATORE | ||||
| 68 | 373513 | 1.04 | 1.27 | |
| Vite a testa esagonale M5x8 (10 pezzi) | ||||
| 69 | 949818 | 2.40 | 2.93 | |
| Copricuscinetto | ||||
| 70 | 373514 | 1.05 | 1.28 | |
| ASSY DEL ROTOR NUOVO | ||||
| 71 | 361114 | 39.74 | 48.48 | |
| GUARNIZIONE ANTIPOLVERE (606) | ||||
| 72 | 373515 | 1.04 | 1.27 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 73 | 606ZZM | 15.40 | 18.79 | |
| Guida ventilatore | ||||
| 74 | 373517 | 1.05 | 1.28 | |
| Vite D4x45 | ||||
| 75 | 981824 | 1.05 | 1.28 | |
| SENSORE STATORE PCB | ||||
| 76 | 341037 | 42.76 | 52.17 | |
| Fascetta per cavi Cl10sa, Cg18dal, Cg18dl | ||||
| 77 | 313505 | 1.05 | 1.28 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 78 | 959141 | 3.75 | 4.58 | |
| Pannello Foglio | ||||
| 79 | 374950 | 1.04 | 1.27 | |
| INTERRUTTORE DI CONTROLLO MONTATO 220-240 VOLT | ||||
| 80 | 375199 | 161.15 | 196.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80A | 375992 | |||
| Tubo termoretraibile | ||||
| 81 | 334379 | 4.65 | 5.67 | |
| MORSETTO DEL CAVO | ||||
| 82 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 984750 | |||
| Protezione cavo D8.8 | ||||
| 84 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 84 | 938051 | 1.04 | 1.27 | |
| Supporto (b) per suppressore di rumore | ||||
| 85 | 322823 | 1.65 | 2.01 | |
| BOCCOLA DI GOMMA | ||||
| 86 | 373516 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 87 | 374948 | 19.80 | 24.16 | |
| CUSTODIA | ||||
| 89A | 373519 | 5.70 | 6.95 | |
| Condensatore (vecchio 987178) | ||||
| 91 | 930039 | 1.95 | 2.38 | |
| Non più disponibile, nessuna sostituzione | ||||
| 92 | 500435Z | |||
| Set manico (a)+(b) | ||||
| 93 | 374949 | 14.99 | 18.28 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 94 | 305490 | 1.04 | 1.27 | |
| Gancio (1) | ||||
| 95 | 375200 | 14.58 | 17.78 | |
| Bullone a Sigillo con Presa Esagonale M5x10 | ||||
| 96 | 371992 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 97 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 375202 | |||
