Qui troverai tutte le parti e i disegni disponibili di “Hikoki CR13VC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

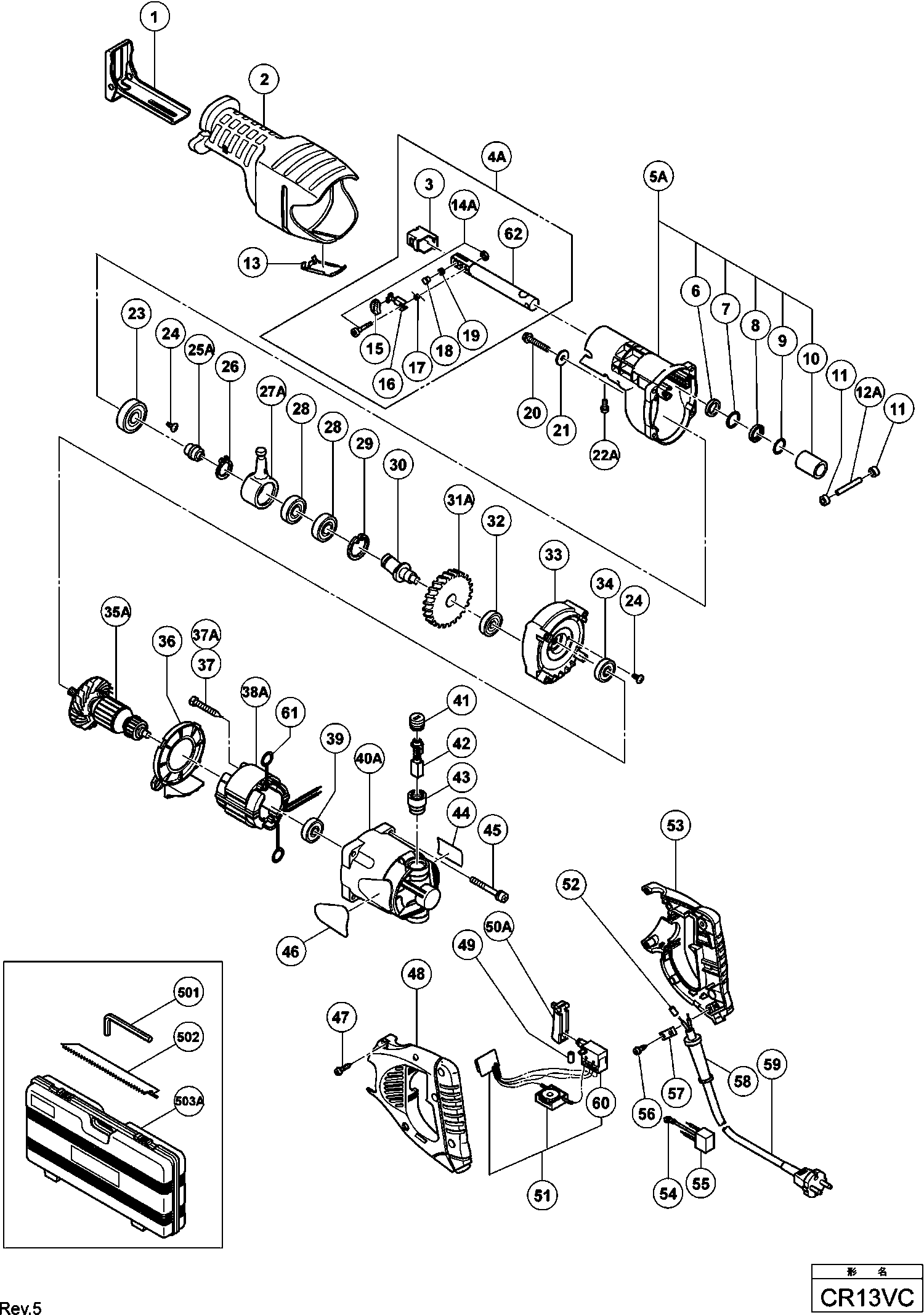

Disegni tecnici di Hikoki CR13VC
Elenco parti di Hikoki CR13VC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| STATORE 230V | ||||
| *35A | 360616E | 45.30 | 55.27 | |
| INDOTTO 110-115 VOLT | ||||
| *35A | 360616C | 42.35 | 51.67 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *38A | 340563J | 31.55 | 38.49 | |
| Manico (b) | ||||
| *48 | 321140 | 14.03 | 17.11 | |
| Interruttore | ||||
| *51 | 318505 | 61.33 | 74.82 | |
| Maniglia (a) G18u/g23u e altri | ||||
| *53 | 321139 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *58 | 953327 | |||
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *59 | 500447Z | 6.60 | 8.05 | |
| Interruttore | ||||
| *60 | 321960 | 32.18 | 39.25 | |
| Base (b) Cr13vc | ||||
| 1 | 321116 | 9.69 | 11.82 | |
| Caso Frontale | ||||
| 2 | 321125 | 24.61 | 30.03 | |
| Porta lama da sega | ||||
| 3 | 321132 | 15.95 | 19.46 | |
| Montaggio del pistone (b) Incl.3,14a,15-19,62 | ||||
| 4A | 333738 | 91.30 | 111.39 | |
| Copertura dell'ingranaggio | ||||
| 5A | 326232 | 49.64 | 60.56 | |
| Rondella in feltro | ||||
| 6 | 318458 | 1.65 | 2.01 | |
| Rondella | ||||
| 7 | 321117 | 1.35 | 1.65 | |
| Rondella V | ||||
| 8 | 318459 | 1.65 | 2.01 | |
| Anello O Cr13vc | ||||
| 9 | 321118 | 1.65 | 2.01 | |
| Metallo Cr13vc | ||||
| 10 | 321214 | 4.80 | 5.86 | |
| Rullo oscillante Cr13vc | ||||
| 11 | 321136 | 1.65 | 2.01 | |
| PINO D6 (VECCHIO 318491) | ||||
| 12A | 326585 | 3.15 | 3.84 | |
| Clip BHC 18 | ||||
| 13 | 321126 | 5.71 | 6.97 | |
| Set di viti speciali M4 Includ.2,11 | ||||
| 14A | 322708 | 3.30 | 4.03 | |
| Cappuccio per Cr13vc | ||||
| 15 | 321130 | 1.35 | 1.65 | |
| Leva (a) Vb13y | ||||
| 16 | 321131 | 9.69 | 11.82 | |
| Molla | ||||
| 17 | 321135 | 2.55 | 3.11 | |
| Perno di supporto (b) Cr13vc | ||||
| 18 | 321134 | 12.45 | 15.19 | |
| Molla (b) | ||||
| 19 | 318483 | 1.20 | 1.46 | |
| Bullone Nylock (con flangia) M6x35 | ||||
| 20 | 318451 | 1.65 | 2.01 | |
| Rondella (g) | ||||
| 21 | 318452 | 1.20 | 1.46 | |
| Bullone Nylock (con flangia) M5x12 | ||||
| 22A | 322142 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 23 | 6002DD | 7.05 | 8.60 | |
| Vite a testa scanalata (Seal Lock) M4x10 | ||||
| 24 | 314430 | 1.05 | 1.28 | |
| Stantuffo | ||||
| 25A | 322119 | 2.10 | 2.56 | |
| Rondella | ||||
| 26 | 967261 | 1.05 | 1.28 | |
| Piastra reciproca | ||||
| 27A | 329898 | 24.20 | 29.52 | |
| Cuscinetto a sfere 6003 Vv | ||||
| 28 | 6003VV | 7.65 | 9.33 | |
| Anello di Sicurezza D35 (10 Pezzi) | ||||
| 29 | 939556 | 10.20 | 12.44 | |
| Secondo Albero (b) Cr13vc | ||||
| 30 | 321128 | 22.31 | 27.22 | |
| INGRANAGGIO | ||||
| 31A | 318473 | 14.03 | 17.11 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 32 | 608VVM | 5.70 | 6.95 | |
| Coperchio interno | ||||
| 33 | 321124 | 18.98 | 23.15 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 34 | 6001VV | 6.60 | 8.05 | |
| ASSEMBLEA DI ANCHORAGGIO 120 VOLT | ||||
| 35A | 360616U | 78.79 | 96.12 | |
| STATORE 230V | ||||
| 35A | 360616E | 45.30 | 55.27 | |
| INDOTTO 110-115 VOLT | ||||
| 35A | 360616C | 42.35 | 51.67 | |
| Guida per ventilatore | ||||
| 36 | 321122 | 2.55 | 3.11 | |
| Vite di taglio D5x60 | ||||
| 37 | 961501 | 1.04 | 1.27 | |
| Vite tagliente D5x55 | ||||
| 37A | 953174 | 1.04 | 1.27 | |
| CAMPO 110-115 VOLT | ||||
| 38A | 340563H | 32.40 | 39.53 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 38A | 340563J | 31.55 | 38.49 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 39 | 608VVM | 5.70 | 6.95 | |
| ALLOGGIAMENTO | ||||
| 40A | 322120 | 9.60 | 11.71 | |
| Cappuccio della spazzola | ||||
| 41 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 42 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 43 | 958900 | 6.45 | 7.87 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 45 | 307224 | 1.05 | 1.28 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 47 | 307028 | 1.05 | 1.28 | |
| Manico (b) | ||||
| 48 | 321140 | 14.03 | 17.11 | |
| Manicotto filettato per cavo | ||||
| 49 | 981373 | 1.05 | 1.28 | |
| CURSOR DI COMMUTAZIONE | ||||
| 50A | 322133 | 1.05 | 1.28 | |
| Interruttore | ||||
| 51 | 318505 | 61.33 | 74.82 | |
| Interruttore 110 V | ||||
| 51 | 318817 | 57.26 | 69.86 | |
| Manicotto filettato per cavo | ||||
| 52 | 981373 | 1.05 | 1.28 | |
| Maniglia (a) G18u/g23u e altri | ||||
| 53 | 321139 | 14.03 | 17.11 | |
| Scheda di contatto | ||||
| 54 | 938108 | 1.20 | 1.46 | |
| Condensatore (vecchio 930030/991313) | ||||
| 55 | 994273 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 57 | 937631 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 58 | 938051 | 1.04 | 1.27 | |
| Cavo 2,5m 2 X 1.0 Senza Spina | ||||
| 59 | 500237Z | 11.40 | 13.91 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 59 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 59 | 500247Z | 6.18 | 7.54 | |
| Interruttore | ||||
| 60 | 321960 | 32.18 | 39.25 | |
| Punto di contatto Portaspazzola | ||||
| 61 | 930703 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 321120 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 318613 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503A | 327054 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 958182 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 958183 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 959611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 958185 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 958188 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 318611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 318612 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 318614 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 324818 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 324819 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 318617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 318618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 318619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 318620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 318621 | |||
