Qui troverai tutte le parti e i disegni disponibili di “Hikoki CR13VBY”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

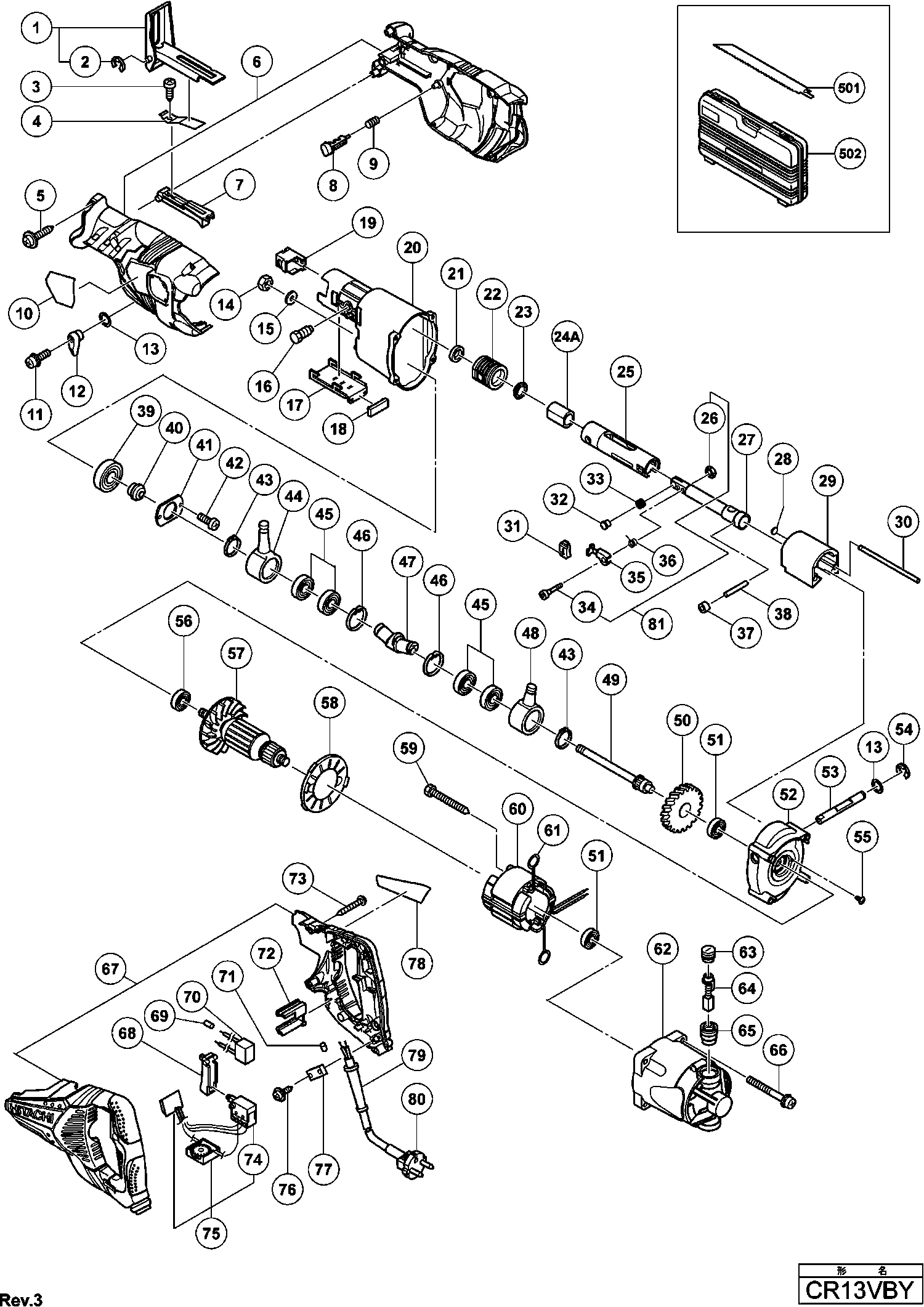

Disegni tecnici di Hikoki CR13VBY
Elenco parti di Hikoki CR13VBY
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| *501 | 327129 | |||
| Albero di cambio Dv18v | ||||
| *53 | 326602 | 4.20 | 5.12 | |
| STATORE 230V | ||||
| *57 | 360795E | 70.40 | 85.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *67A | 326599 | |||
| Manicotto filettato per cavo | ||||
| *69 | 981373 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *74 | 321962 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *75 | 320142 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *80 | 500439Z | |||
| Piastra di base KS 60 | ||||
| 1 | 326575 | 6.75 | 8.24 | |
| ANELLO FERMATORE | ||||
| 2 | 872971 | 1.05 | 1.28 | |
| Vite di battuta D4x8 | ||||
| 3 | 327693 | 1.65 | 2.01 | |
| Molla a piastra | ||||
| 4 | 326595 | 4.50 | 5.49 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 5 | 307028 | 1.05 | 1.28 | |
| Copertura Frontale | ||||
| 6 | 326584 | 24.75 | 30.20 | |
| Copertura Frontale | ||||
| 6A | 326584 | 24.75 | 30.20 | |
| Leva di regolazione | ||||
| 7 | 326597 | 4.20 | 5.12 | |
| Pulsante AGC 18 | ||||
| 8 | 326596 | 4.20 | 5.12 | |
| Molla di spinta | ||||
| 9 | 326594 | 1.05 | 1.28 | |
| Vite con rondelle e blocco M4x10 (nera) | ||||
| 11 | 303851 | 1.05 | 1.28 | |
| Pomello cambia (c) | ||||
| 12 | 326593 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 13 | 872654 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 327325 | |||
| Rondella (g) | ||||
| 15 | 327114 | 1.05 | 1.28 | |
| Bullone M10 | ||||
| 16 | 318493 | 6.45 | 7.87 | |
| Adattatore per piastra base | ||||
| 17 | 326574 | 2.10 | 2.56 | |
| Gomma protettiva | ||||
| 18 | 326779 | 1.05 | 1.28 | |
| Porta lama (c) | ||||
| 19 | 326589 | 7.95 | 9.70 | |
| Custodia del ingranaggio | ||||
| 20 | 327116 | 26.68 | 32.54 | |
| Rondella in feltro | ||||
| 21 | 318458 | 1.65 | 2.01 | |
| Anello, ritenzione | ||||
| 22 | 326576 | 2.10 | 2.56 | |
| Rondella V | ||||
| 23 | 318459 | 1.65 | 2.01 | |
| METALLA (C) (VECCHIO 326579) | ||||
| 24A | 334994 | 1.05 | 1.28 | |
| Cespuglio guida | ||||
| 25 | 326578 | 20.90 | 25.50 | |
| Dado bloccaggio M5 (vecchio 949566z) (10 Pezzi) | ||||
| 26 | 949566 | 1.04 | 1.27 | |
| Stantuffo | ||||
| 27 | 326580 | 34.24 | 41.77 | |
| Anello di gomma (1) | ||||
| 28 | 327123 | 1.65 | 2.01 | |
| Peso (a) | ||||
| 29 | 327122 | 36.16 | 44.12 | |
| Albero di Peso (d) | ||||
| 30 | 327121 | 7.50 | 9.15 | |
| Cappuccio per Cr13vc | ||||
| 31 | 321130 | 1.35 | 1.65 | |
| Perno di supporto (b) Cr13vc | ||||
| 32 | 321134 | 12.45 | 15.19 | |
| Molla (b) | ||||
| 33 | 318483 | 1.20 | 1.46 | |
| Vite speciale M5 | ||||
| 34 | 326590 | 1.05 | 1.28 | |
| Leva di bloccaggio | ||||
| 35 | 326588 | 7.50 | 9.15 | |
| Molla a Balia | ||||
| 36 | 326591 | 1.05 | 1.28 | |
| Rullo oscillante Cr13vc | ||||
| 37 | 327124 | 3.15 | 3.84 | |
| PINO D6 (VECCHIO 318491) | ||||
| 38 | 326585 | 3.15 | 3.84 | |
| Cuscinetto a sfere 6003 Dd | ||||
| 39 | 6003DD | 7.50 | 9.15 | |
| Stantuffo | ||||
| 40 | 327118 | 3.15 | 3.84 | |
| Coperchio del cuscinetto (b) Cr13va | ||||
| 41 | 318476 | 4.65 | 5.67 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 42 | 326573 | 1.65 | 2.01 | |
| Rondella | ||||
| 43 | 967261 | 1.05 | 1.28 | |
| Piastra reciproca | ||||
| 44 | 326581 | 14.55 | 17.75 | |
| CUSCINETTO A SFERE 6003VVCM (RITENUTA IN NYLON) | ||||
| 45 | 327694 | 5.25 | 6.40 | |
| Anello di Sicurezza D35 (10 Pezzi) | ||||
| 46 | 939556 | 10.20 | 12.44 | |
| Secondo Albero (d) | ||||
| 47 | 327119 | 19.11 | 23.32 | |
| Piastra reciproca | ||||
| 48 | 327115 | 17.88 | 21.81 | |
| Secondo Albero (e) | ||||
| 49 | 327120 | 7.50 | 9.15 | |
| INGRANAGGIO | ||||
| 50 | 318473 | 14.03 | 17.11 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 51 | 608VVM | 5.70 | 6.95 | |
| Coperchio interno | ||||
| 52 | 327117 | 18.84 | 22.98 | |
| Albero di cambio Dv18v | ||||
| 53 | 326602 | 4.20 | 5.12 | |
| Rondella elastica | ||||
| 54 | 974577 | 1.05 | 1.28 | |
| Vite a testa scanalata (Seal Lock) M4x10 | ||||
| 55 | 314430 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 56 | 6001VV | 6.60 | 8.05 | |
| STATORE 230V | ||||
| 57 | 360795E | 70.40 | 85.89 | |
| Indotto 110 V | ||||
| 57 | 360795C | 65.72 | 80.18 | |
| Guida per ventilatore | ||||
| 58 | 318467 | 2.10 | 2.56 | |
| Vite tagliente D5x55 | ||||
| 59 | 953174 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 60 | 340698E | 57.06 | 69.62 | |
| Punto di contatto Portaspazzola | ||||
| 61 | 930703 | 2.40 | 2.93 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 62 | 327126 | 16.78 | 20.47 | |
| Cappuccio della spazzola | ||||
| 63 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 64 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 65 | 958900 | 6.45 | 7.87 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 66 | 307224 | 1.05 | 1.28 | |
| Set di maniglie | ||||
| 67 | 326600 | 28.60 | 34.89 | |
| Set di maniglie | ||||
| 67A | 326600 | 28.60 | 34.89 | |
| CURSOR DI COMMUTAZIONE | ||||
| 68 | 322133 | 1.05 | 1.28 | |
| Manicotto filettato per cavo | ||||
| 69 | 981373 | 1.05 | 1.28 | |
| Condensatore (vecchio 987178) | ||||
| 70 | 930039 | 1.95 | 2.38 | |
| Manicotto filettato per cavo | ||||
| 71 | 981373 | 1.05 | 1.28 | |
| Portatriac | ||||
| 72 | 326598 | 1.05 | 1.28 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 73 | 305490 | 1.04 | 1.27 | |
| Interruttore | ||||
| 74 | 321960 | 32.18 | 39.25 | |
| Interruttore | ||||
| 75 | 318505 | 61.33 | 74.82 | |
| Interruttore 110 V | ||||
| 75 | 318817 | 57.26 | 69.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 77 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 953327 | |||
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 80 | 500461Z | 17.88 | 21.81 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 80 | 500247Z | 6.18 | 7.54 | |
| CORDA (CORDON ARMATO D10.7) | ||||
| 80A | 500492Z | 6.45 | 7.87 | |
| Vite speciale M5 | ||||
| 81 | 334921 | 4.05 | 4.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 327129 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 327054 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 958182 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 958183 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 959611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 958185 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 958188 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 996427 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 318611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 318612 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 318613 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 318614 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 318617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 318618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 324818 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 324819 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 318619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 318620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 318621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 327691 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 327692 | |||
