Qui troverai tutte le parti e i disegni disponibili di “Hikoki CR13V2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

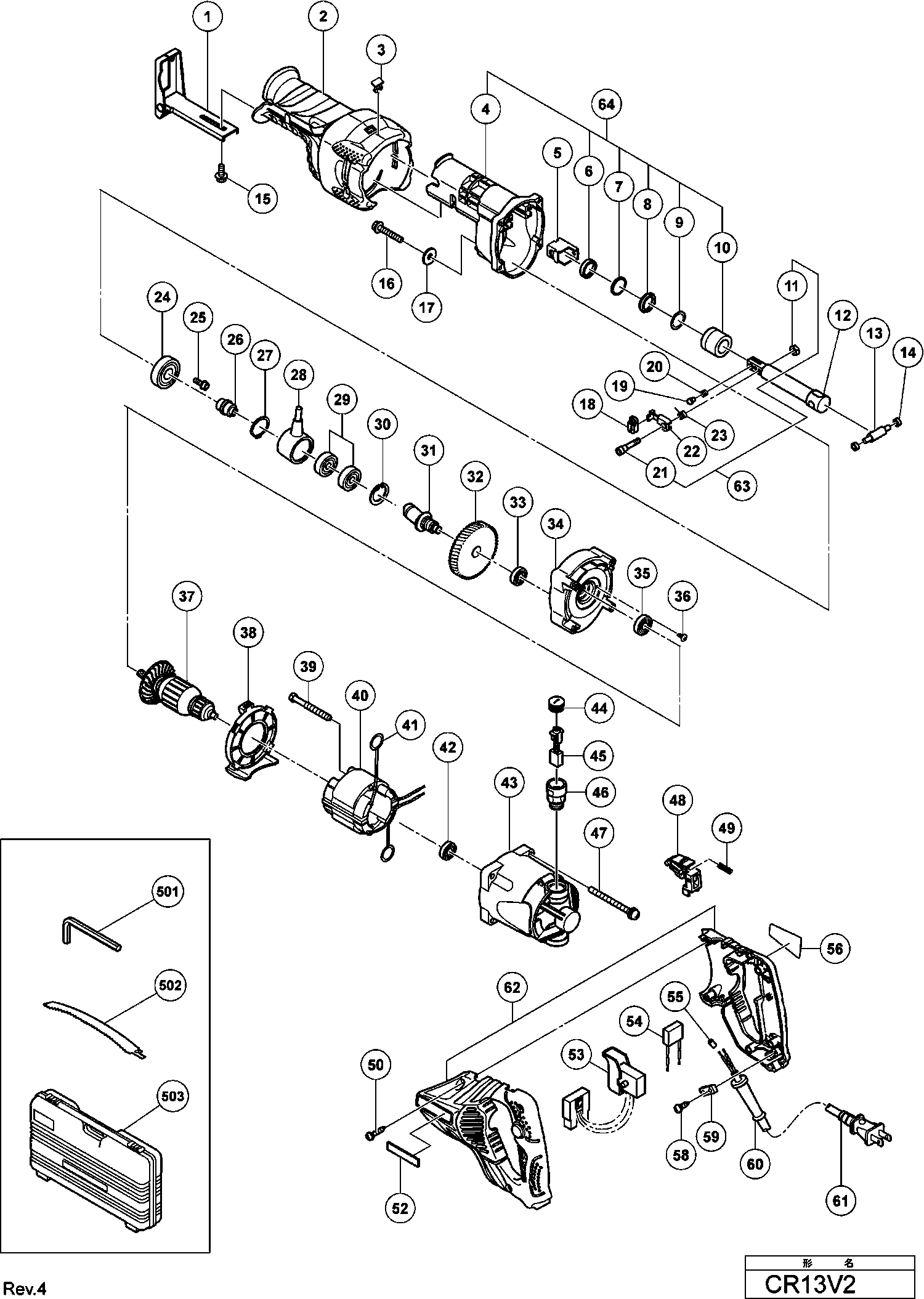

Disegni tecnici di Hikoki CR13V2
Elenco parti di Hikoki CR13V2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piastra di base KS 60 | ||||
| *1 | 330833 | 8.78 | 10.71 | |
| STATORE 230V | ||||
| *37 | 360872E | 41.80 | 51.00 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *40 | 340751E | 32.31 | 39.42 | |
| Spazzola di carbone (1 paio) | ||||
| *45 | 999043 | 4.50 | 5.49 | |
| Boccola del cavo D10.1 | ||||
| *60 | 938051 | 1.04 | 1.27 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *61 | 500447Z | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *62 | 334842 | |||
| Piastra di base KS 60 | ||||
| 1 | 330833 | 8.78 | 10.71 | |
| Copertura frontale (f) | ||||
| 2 | 330821 | 13.89 | 16.94 | |
| COPERTURA | ||||
| 3 | 330834 | 1.13 | 1.37 | |
| Coperchio dell'ingranaggio (f) | ||||
| 4 | 330818 | 14.30 | 17.45 | |
| Porta lama (c) | ||||
| 5 | 326589 | 7.95 | 9.70 | |
| Rondella in feltro | ||||
| 6 | 318458 | 1.65 | 2.01 | |
| Rondella | ||||
| 7 | 321117 | 1.35 | 1.65 | |
| Rondella V | ||||
| 8 | 318459 | 1.65 | 2.01 | |
| Anello O Cr13vc | ||||
| 9 | 321118 | 1.65 | 2.01 | |
| Metallo Cr13vc | ||||
| 10 | 321214 | 4.80 | 5.86 | |
| Dado bloccaggio M5 (vecchio 949566z) (10 Pezzi) | ||||
| 11 | 949566 | 1.04 | 1.27 | |
| Stantuffo | ||||
| 12 | 330828 | 30.45 | 37.15 | |
| Spinotto Connettore (F) | ||||
| 13 | 330829 | 6.08 | 7.41 | |
| Rullo oscillante Cr13vc | ||||
| 14 | 321136 | 1.65 | 2.01 | |
| Bullone Nylock (con flangia) M5x12 | ||||
| 15 | 322142 | 1.65 | 2.01 | |
| Bullone Nylock (con flangia) M6x35 | ||||
| 16 | 318451 | 1.65 | 2.01 | |
| Rondella (g) | ||||
| 17 | 318452 | 1.20 | 1.46 | |
| Cappuccio per Cr13vc | ||||
| 18 | 321130 | 1.35 | 1.65 | |
| Perno di supporto (b) Cr13vc | ||||
| 19 | 321134 | 12.45 | 15.19 | |
| Molla (b) | ||||
| 20 | 318483 | 1.20 | 1.46 | |
| Vite speciale M5 | ||||
| 21 | 326590 | 1.05 | 1.28 | |
| Leva di bloccaggio | ||||
| 22 | 326588 | 7.50 | 9.15 | |
| Molla a Balia | ||||
| 23 | 326591 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6002dducmps2s | ||||
| 24 | 6002DD | 7.05 | 8.60 | |
| Bullone NYLOCK M4X12 | ||||
| 25 | 317196 | 1.65 | 2.01 | |
| Stantuffo | ||||
| 26 | 322119 | 2.10 | 2.56 | |
| Rondella | ||||
| 27 | 967261 | 1.05 | 1.28 | |
| Piastra reciproca | ||||
| 28 | 330830 | 16.03 | 19.55 | |
| CUSCINETTO A SFERE 6003VVCM (RITENUTA IN NYLON) | ||||
| 29 | 327694 | 5.25 | 6.40 | |
| Anello di Sicurezza D35 (10 Pezzi) | ||||
| 30 | 939556 | 10.20 | 12.44 | |
| Secondo Albero (F) | ||||
| 31 | 330831 | 14.18 | 17.29 | |
| INGRANAGGIO | ||||
| 32 | 330832 | 10.65 | 12.99 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 33 | 608VVM | 5.70 | 6.95 | |
| Coperchio interno | ||||
| 34 | 330819 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 35 | 6001VV | 6.60 | 8.05 | |
| Vite a testa scanalata (Seal Lock) M4x10 | ||||
| 36 | 314430 | 1.05 | 1.28 | |
| STATORE 230V | ||||
| 37 | 360872E | 41.80 | 51.00 | |
| INDOTTO 110 VOLT | ||||
| 37 | 360872C | 39.05 | 47.64 | |
| Guida per ventilatore | ||||
| 38 | 330820 | 4.20 | 5.12 | |
| Vite tagliente D5x55 | ||||
| 39 | 953174 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 40 | 340751E | 32.31 | 39.42 | |
| INDUTTORE 110 VOLT | ||||
| 40 | 340751C | 30.20 | 36.84 | |
| Punto di contatto Portaspazzola | ||||
| 41 | 930703 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 42 | 608VVM | 5.70 | 6.95 | |
| ALLOGGIAMENTO | ||||
| 43 | 330817 | 11.48 | 14.00 | |
| Cappuccio della spazzola | ||||
| 44 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 45 | 999056 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 45 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 46 | 958900 | 6.45 | 7.87 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 47 | 307224 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 330835 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 49 | 330839 | |||
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 50 | 307028 | 1.05 | 1.28 | |
| Interruttore di Controllo Velocità (2p) 220v-240v | ||||
| 53 | 330838 | 18.15 | 22.14 | |
| INTERRUTTORE 110-120 VOLT | ||||
| 53 | 330837 | 16.94 | 20.67 | |
| Condensatore (vecchio 987178) | ||||
| 54 | 930039 | 1.95 | 2.38 | |
| Manicotto filettato per cavo | ||||
| 55 | 981373 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 59 | 937631 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 60 | 938051 | 1.04 | 1.27 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 61 | 500461Z | 17.88 | 21.81 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 61 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 61 | 500247Z | 6.18 | 7.54 | |
| CORDA (CORDON ARMATO D10.7) | ||||
| 61A | 500492Z | 6.45 | 7.87 | |
| Maniglia (g)+(h) Set | ||||
| 62 | 334841 | 16.78 | 20.47 | |
| Vite speciale M5 | ||||
| 63 | 334921 | 4.05 | 4.94 | |
| Carcassa del cambio completa | ||||
| 64 | 336374 | 12.45 | 15.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 327129 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 327054 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 958182 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 958183 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 959611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 958185 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 958188 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 996427 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 318611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 318612 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 318613 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 318614 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 318617 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 318618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 324818 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 324819 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 318619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 318620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 318621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 330852 | |||
| Leva | ||||
| 620 | 996423 | 3.72 | 4.54 | |
| Bullone | ||||
| 621 | 996422 | 15.51 | 18.92 | |
| Barra di guida | ||||
| 622 | 996421 | 6.66 | 8.13 | |
| Piastra di scorrimento | ||||
| 623 | 996424 | 20.90 | 25.50 | |
| Vite esagonale M6x16 (10 pezzi) | ||||
| 624 | 949755 | 3.00 | 3.66 | |
| Piastra (b) | ||||
| 625 | 321427 | 21.04 | 25.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 321428 | |||
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 627 | 949665 | 2.10 | 2.56 | |
| Vite esagonale M6x16 (10 pezzi) | ||||
| 628 | 949755 | 3.00 | 3.66 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 629 | 949425 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 944459 | |||
| Piastra di base KS 60 | ||||
| 632 | 330833 | 8.78 | 10.71 | |
